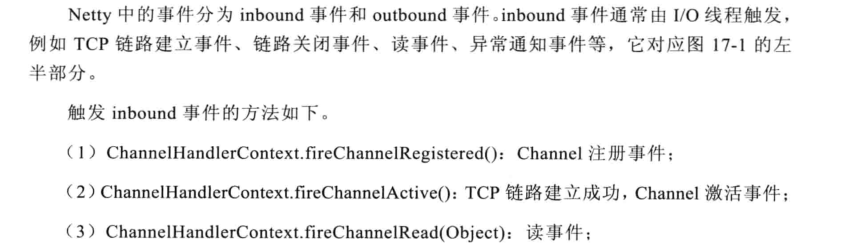

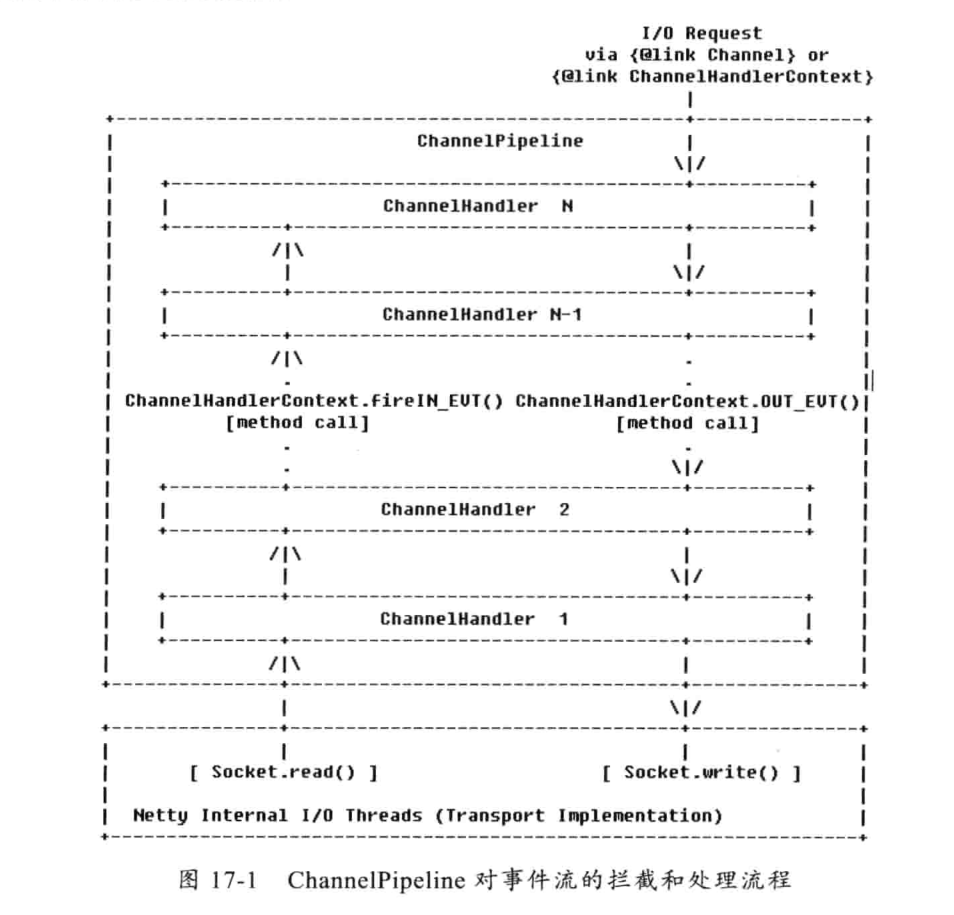

1.ChannelPipeline

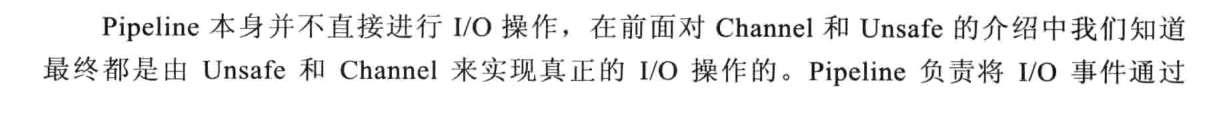

ChannelPipeline是ChannelHandler的容器，负责ChannelHandler的管理和事件拦截与调度
1.底层的SocketChannel read()方法读取ByteBuf，触发ChannelRead事件，由IO线程NioEventLoop调用ChannelPipeline的fireChannelRead(Object msg)方法，将消息（ByteBuf）传输到ChannelPipeline中
2.消息依次被HeadHandler，等一系列ChannelHandler拦截和处理，在这个过程中，任何ChannelHandler都可以中断当前的流程，结束消息的传递

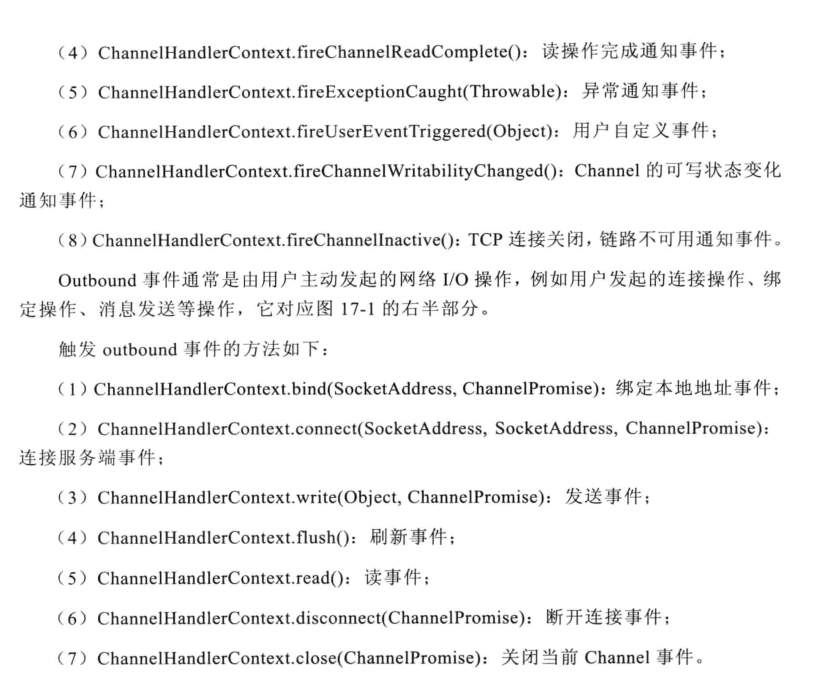

3.调用ChannelHandlerContext的write方法发送消息，消息从TailHandler开始，途径一系列ChannelHandler，最终添加到消息缓冲区中等待刷新和发送，在此过程中也可以中断消息的传递，例如编码失败

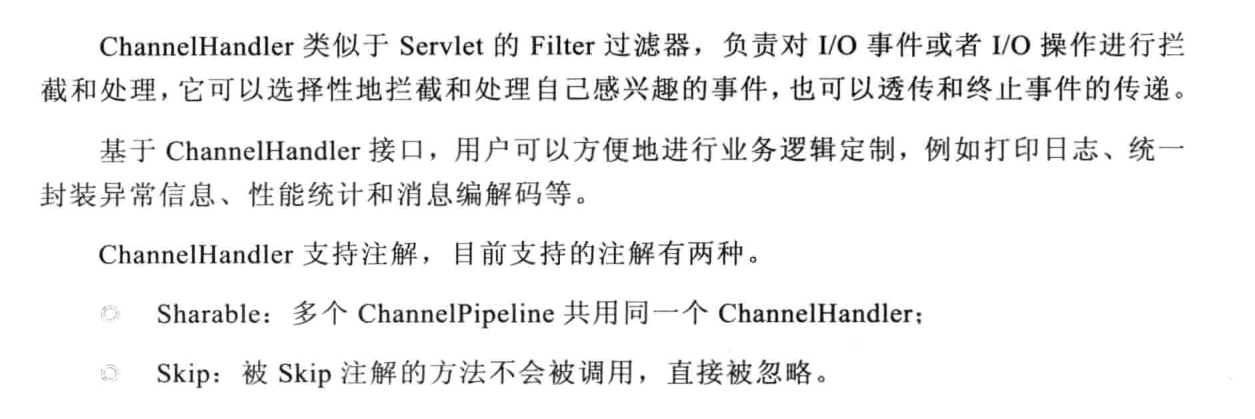

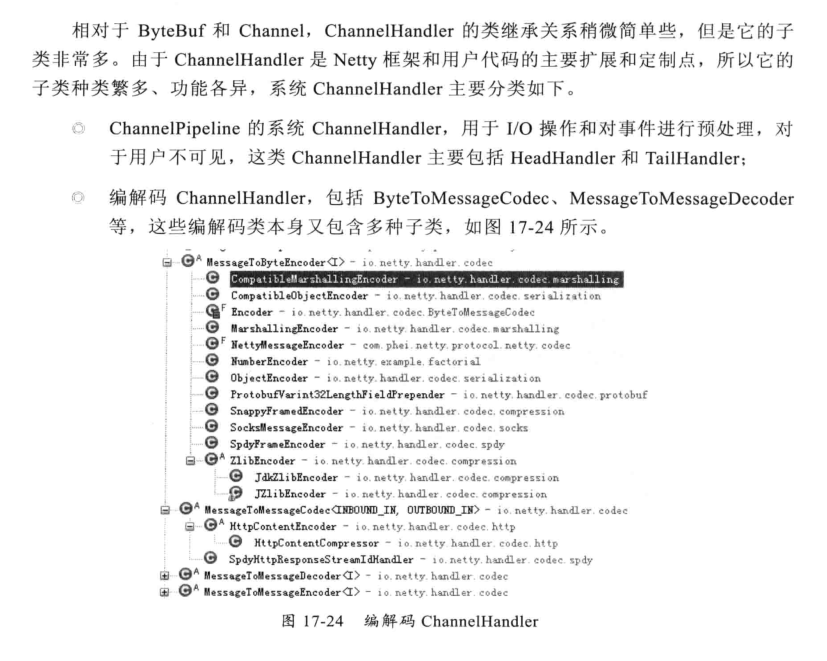

2.ChannelHandler

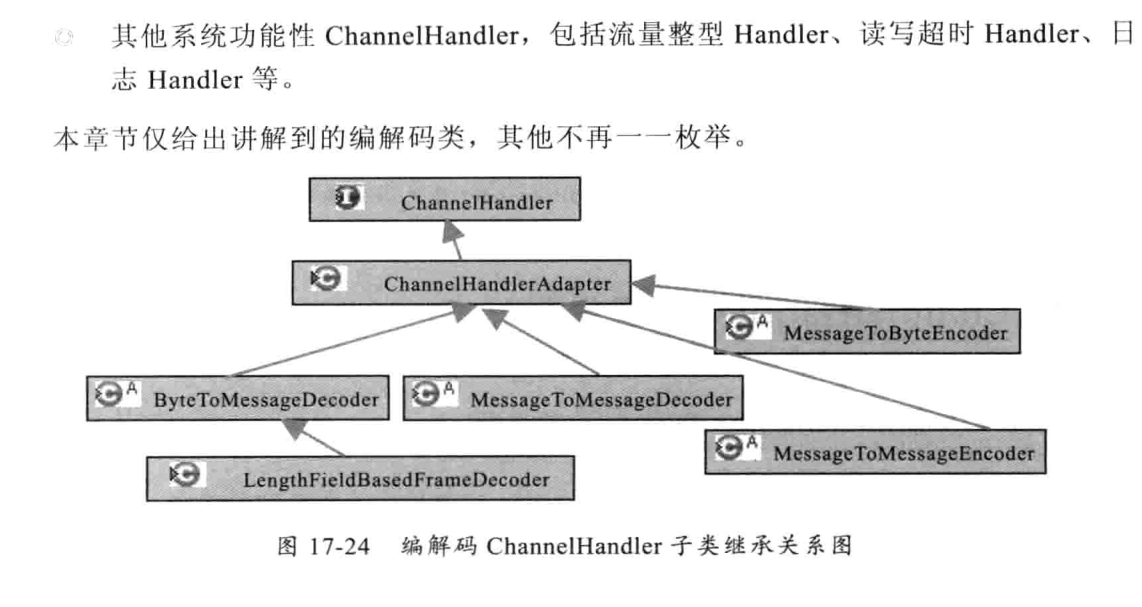

ChannelHandlerAdapter

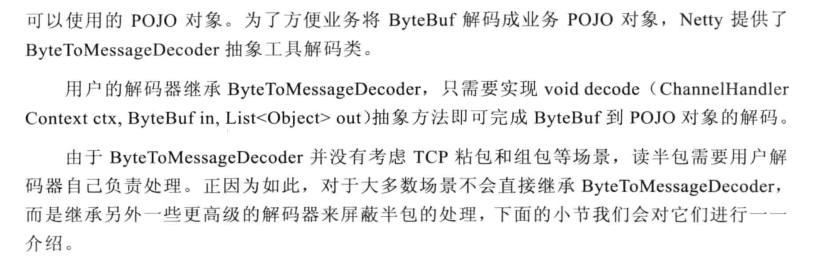

ByteToMessageDecoder


MessageToMessageDecoder

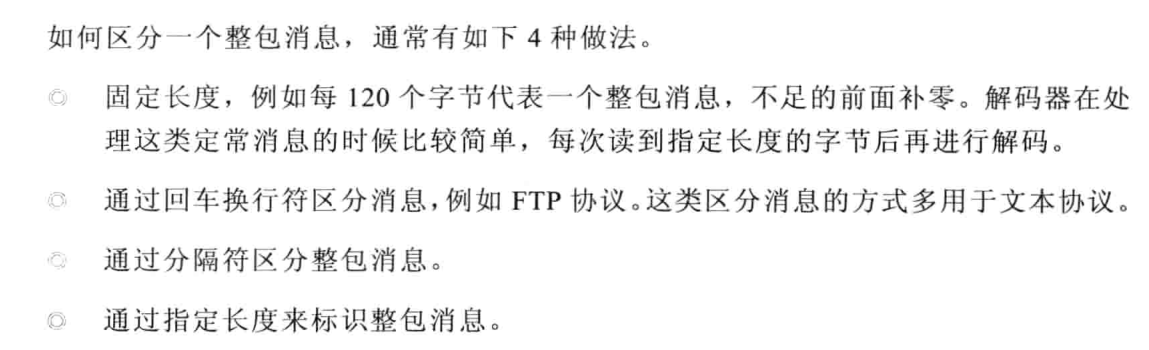

LengthFieldBasedFrameDecoder（半包解码器）


公式: 发送数据包长度 = 长度域的值 + lengthFieldOffset + lengthFieldLength + lengthAdjustment

LengthFieldBasedFrameDecoder - 6个参数解释

LengthFieldBasedFrameDecoder是自定义长度解码器，所以构造函数中6个参数，基本都围绕那个定义长度域，进行的描述。

  1. maxFrameLength - 是指最大包长度，如果Netty最终生成的数据包超过这个长度，Netty就会报错。
  2. lengthFieldOffset - 定义长度域位于发送的字节数组中的下标。换句话说：发送的字节数组中下标为${lengthFieldOffset}的地方是长度域的开始地方
  3. lengthFieldLength - 用于描述定义的长度域的长度。换句话说：发送字节数组bytes时, 字节数组bytes[lengthFieldOffset, lengthFieldOffset+lengthFieldLength]域对应于的定义长度域部分

  4. lengthAdjustment - 满足公式: 发送的字节数组bytes.length - lengthFieldLength = bytes[lengthFieldOffset, lengthFieldOffset+lengthFieldLength] + lengthFieldOffset + lengthAdjustment

    当Netty利用lengthFieldOffset（偏移位）和lengthFieldLength（Length字段长度）成功读出Length字段的值后，Netty认为这个值是指从Length字段之后，到包结束一共还有多少字节，如果这个值是13，那么Netty就会再等待13个Byte的数据到达后，拼接成一个完整的包。但是更多时候，Length字段的长度，是指整个包的长度，如果是这种情况，当Netty读出Length字段的时候，它已经读取了包的4个Byte的数据，所以，后续未到达的数据只有9个Byte，即13 - 4 = 9，这个时候，就要用lengthAdjustment来告诉Netty，后续的数据并没有13个Byte，要减掉4个Byte，所以lengthAdjustment要设为 -4！！！

  5. initialBytesToStrip - 接收到的发送数据包，去除前initialBytesToStrip位

    initialBytesToStrip之前的几个参数，已经足够netty识别出整个数据包了，但是很多时候，调用者只关心包的内容，包的头部完全可以丢弃掉，initialBytesToStrip就是用来告诉Netty，识别出整个数据包之后，我只要从initialBytesToStrip起的数据

  6. failFast - true: 读取到长度域超过maxFrameLength，就抛出一个 TooLongFrameException。false: 只有真正读取完长度域的值表示的字节之后，才会抛出 TooLongFrameException，默认情况下设置为true，建议不要修改，否则可能会造成内存溢出

  7. ByteOrder - 数据存储采用大端模式或小端模式 ，因为Netty要读取Length字段的值，所以大端小端要设置好，默认Netty是大端序ByteOrder.BIG_ENDIAN。
    1. public LengthFieldBasedFrameDecoder(
    2. ByteOrder byteOrder, int maxFrameLength, int lengthFieldOffset,
    3. int lengthFieldLength,int lengthAdjustment, int initialBytesToStrip,
    4. boolean failFast) {
    5. //...
    6. }

MessageToByteEncoder


MessageToMessageEncoder

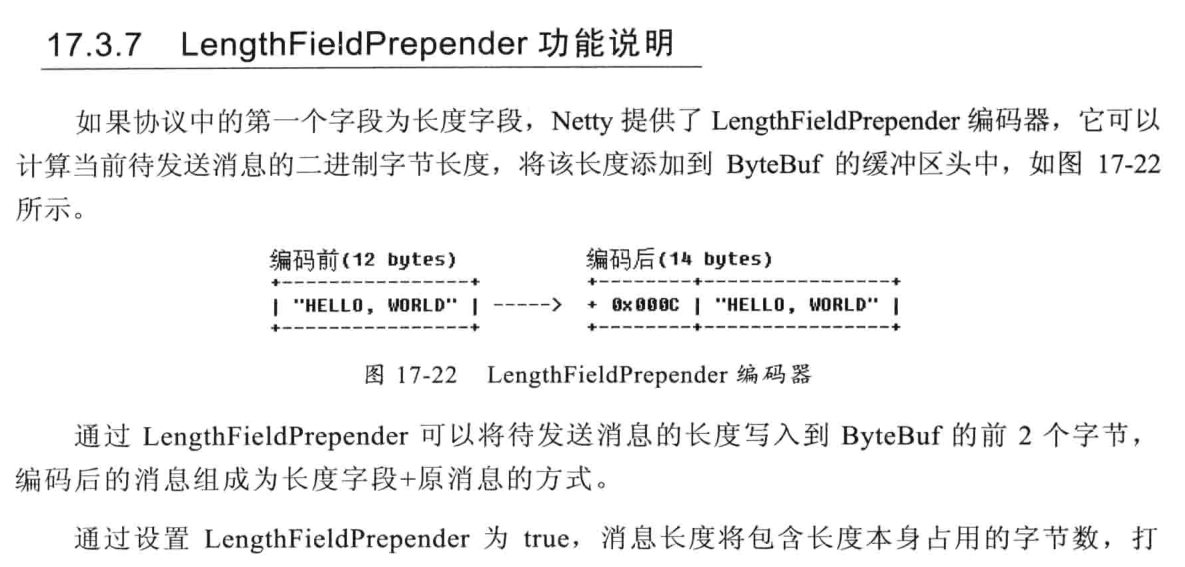

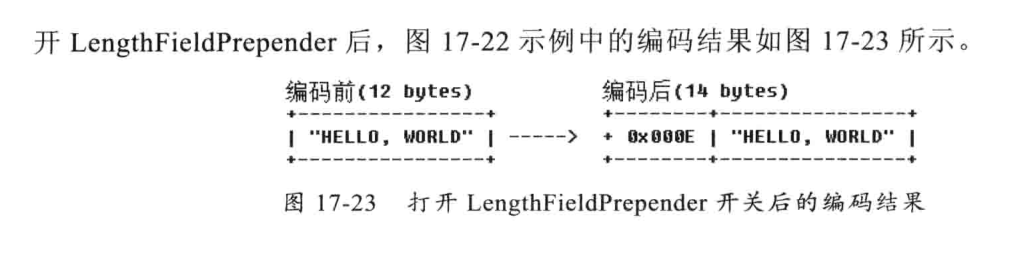

LengthFieldPrepender


ChannelHandler源码分析

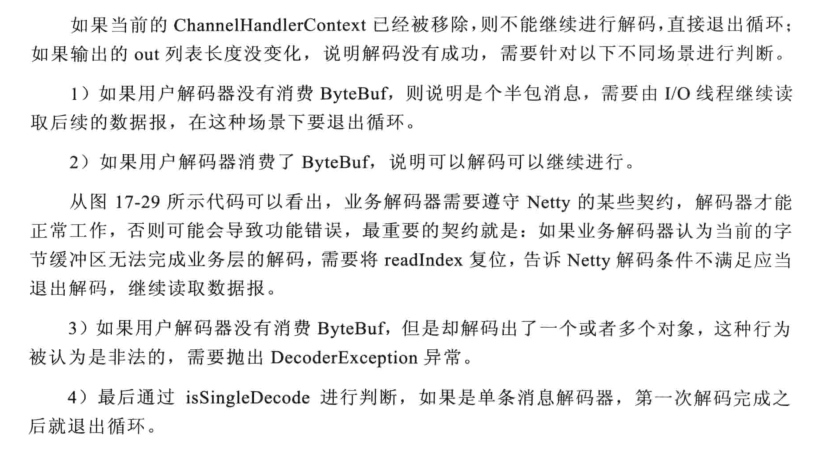

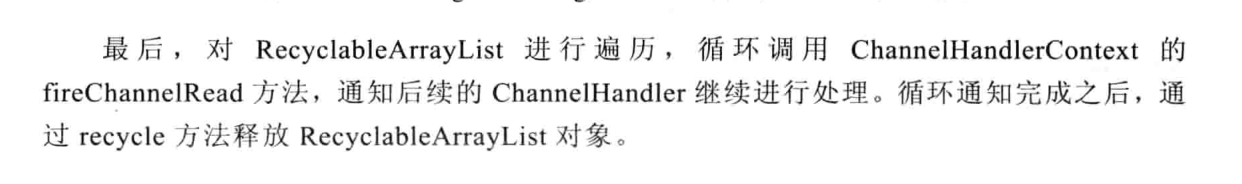

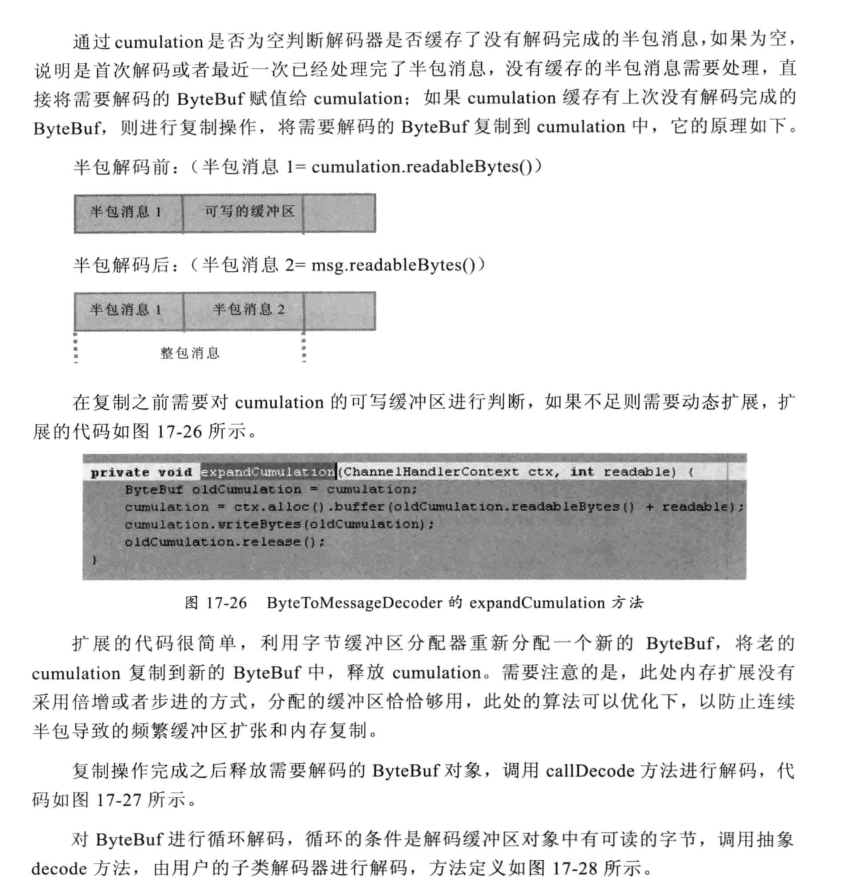

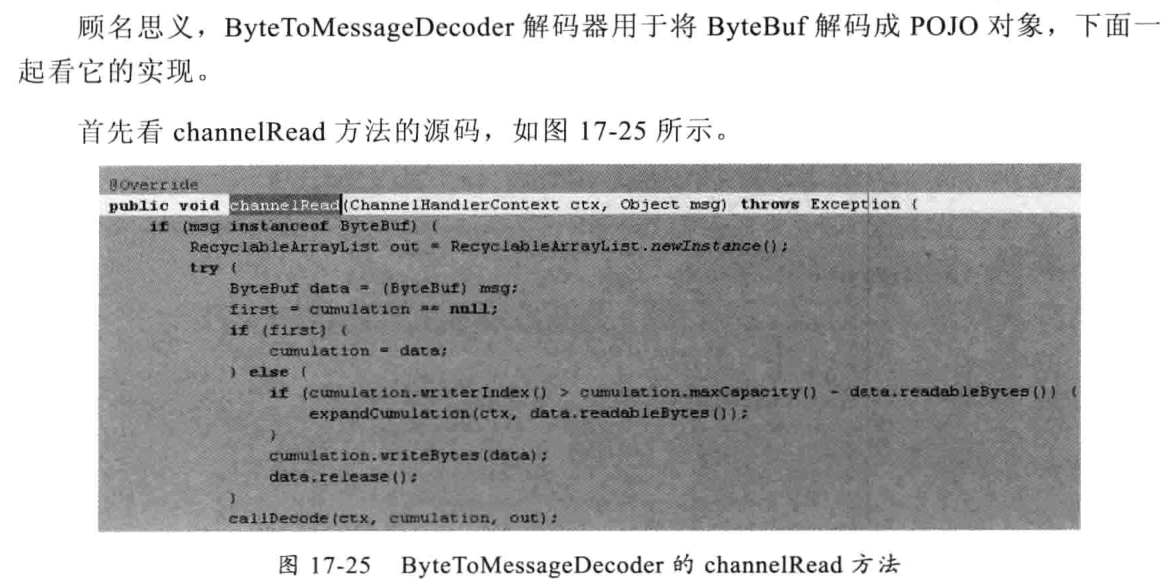

ByteTomessageDecoder

1.首先判断msg对象是否为ByteBuf

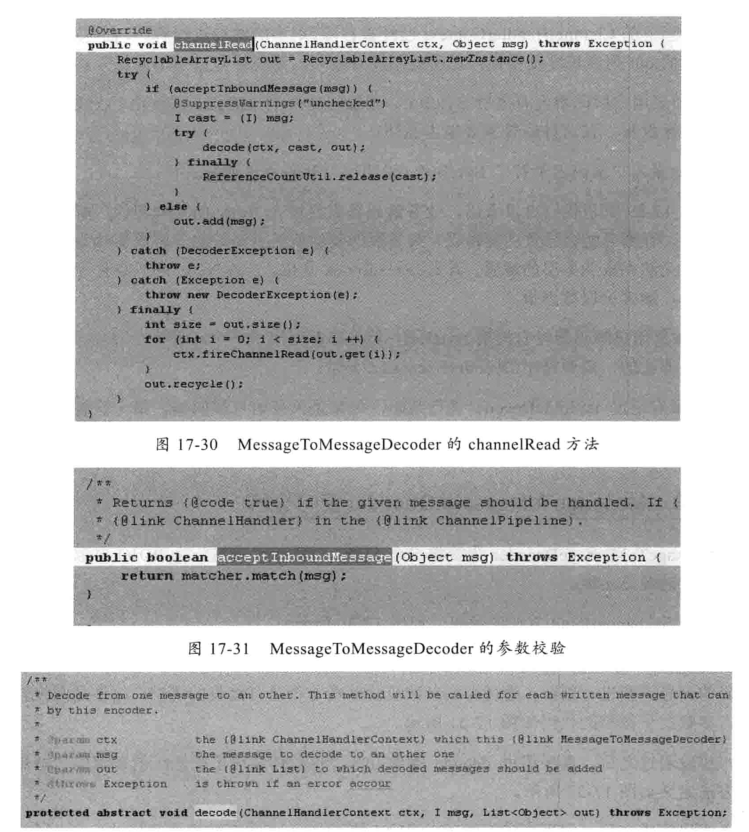

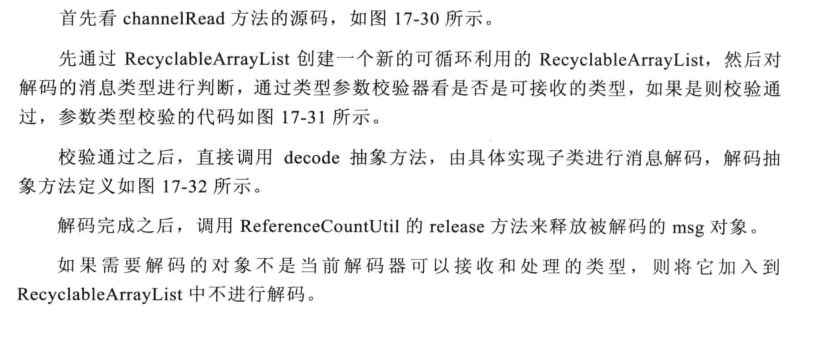

MessageToMessageDecoder

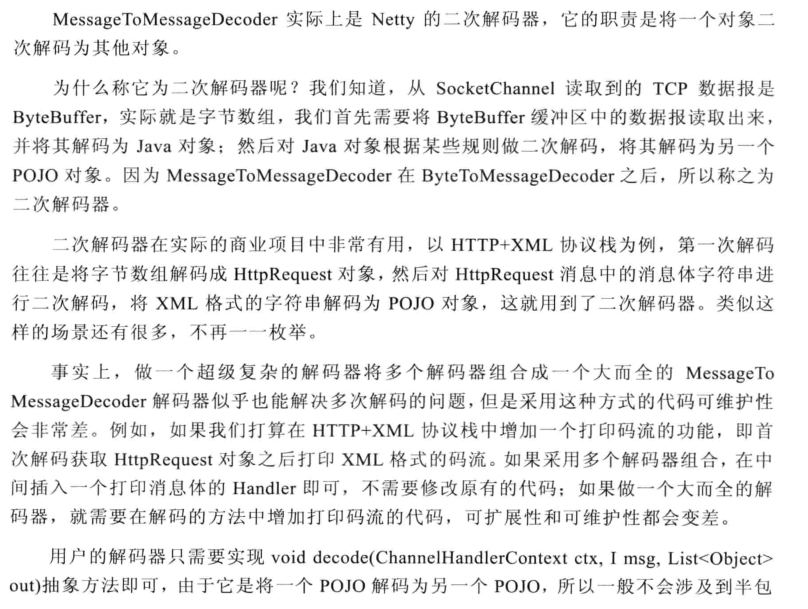

MessageToMessageDecoder负责将一个POJO对象解码成为另一个POJO对象

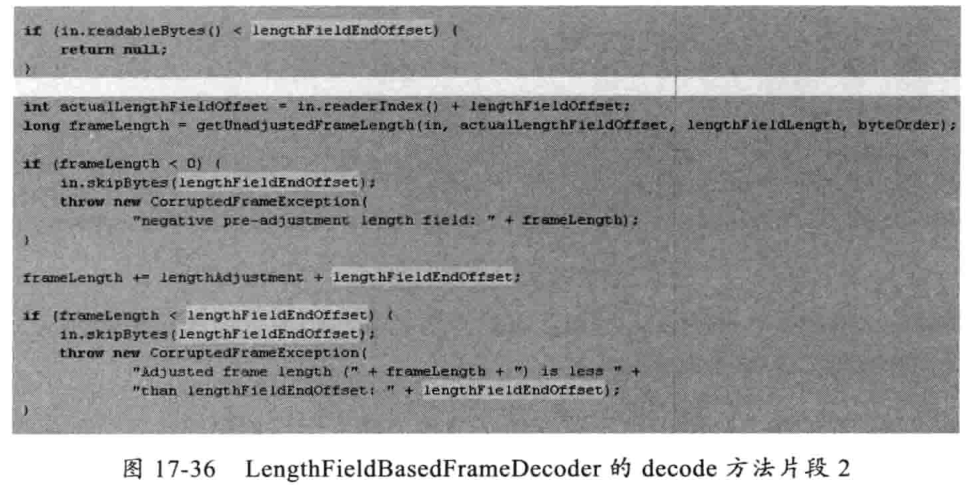

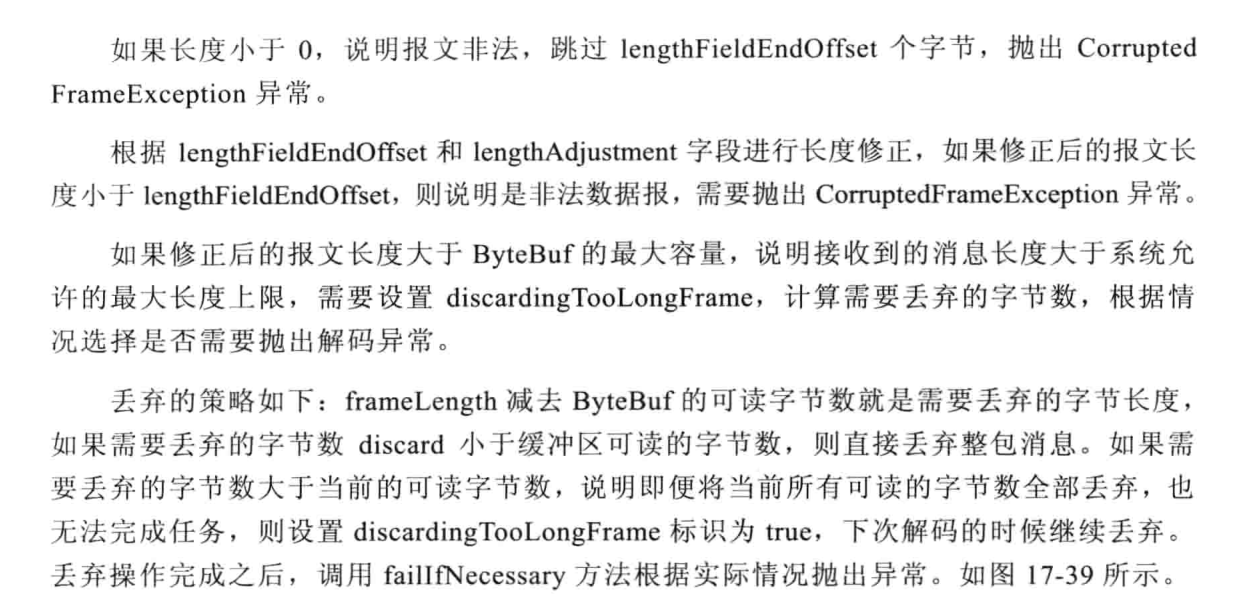

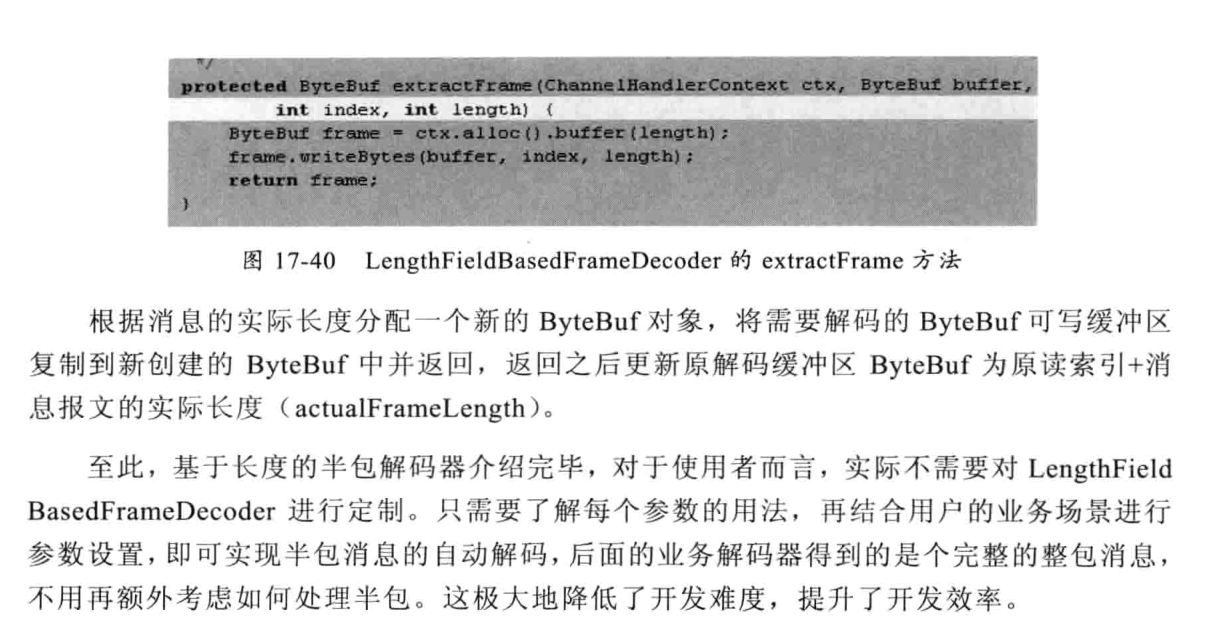

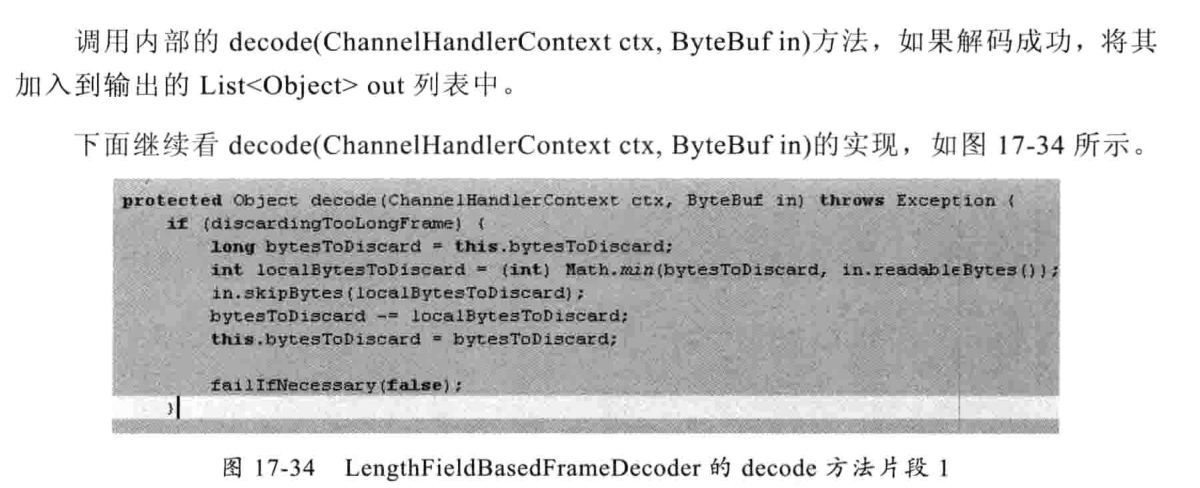

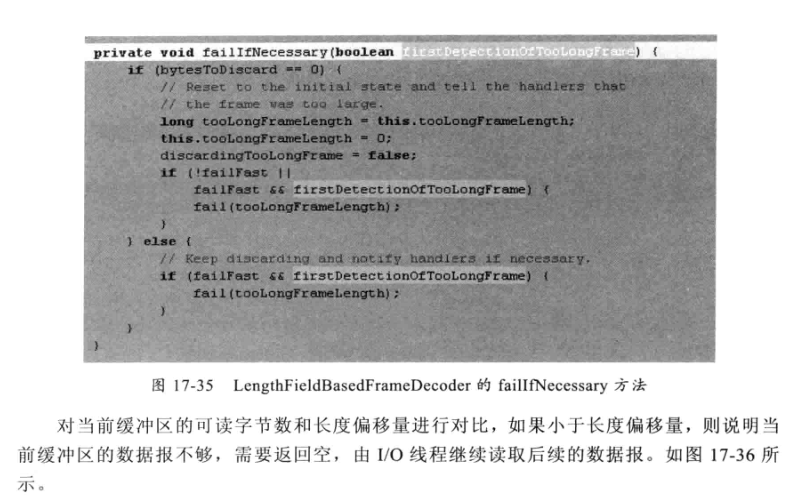

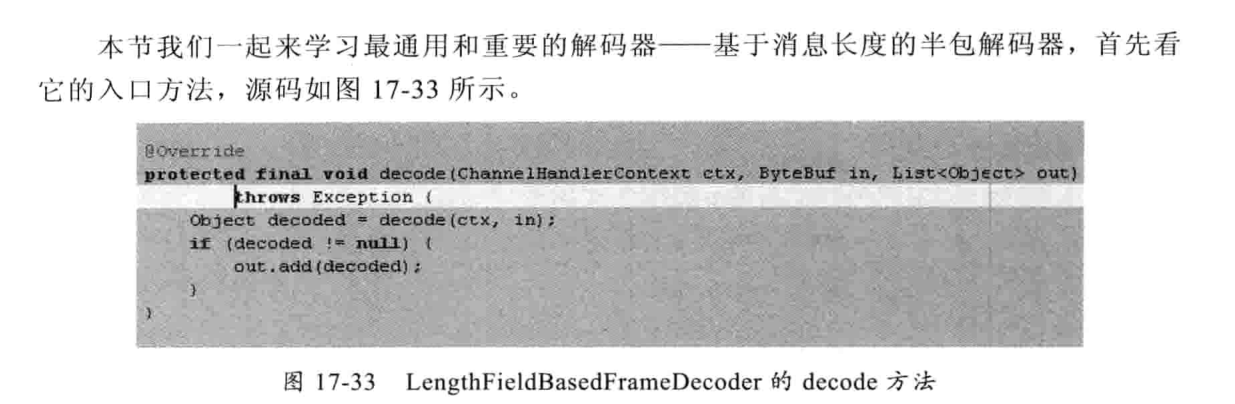

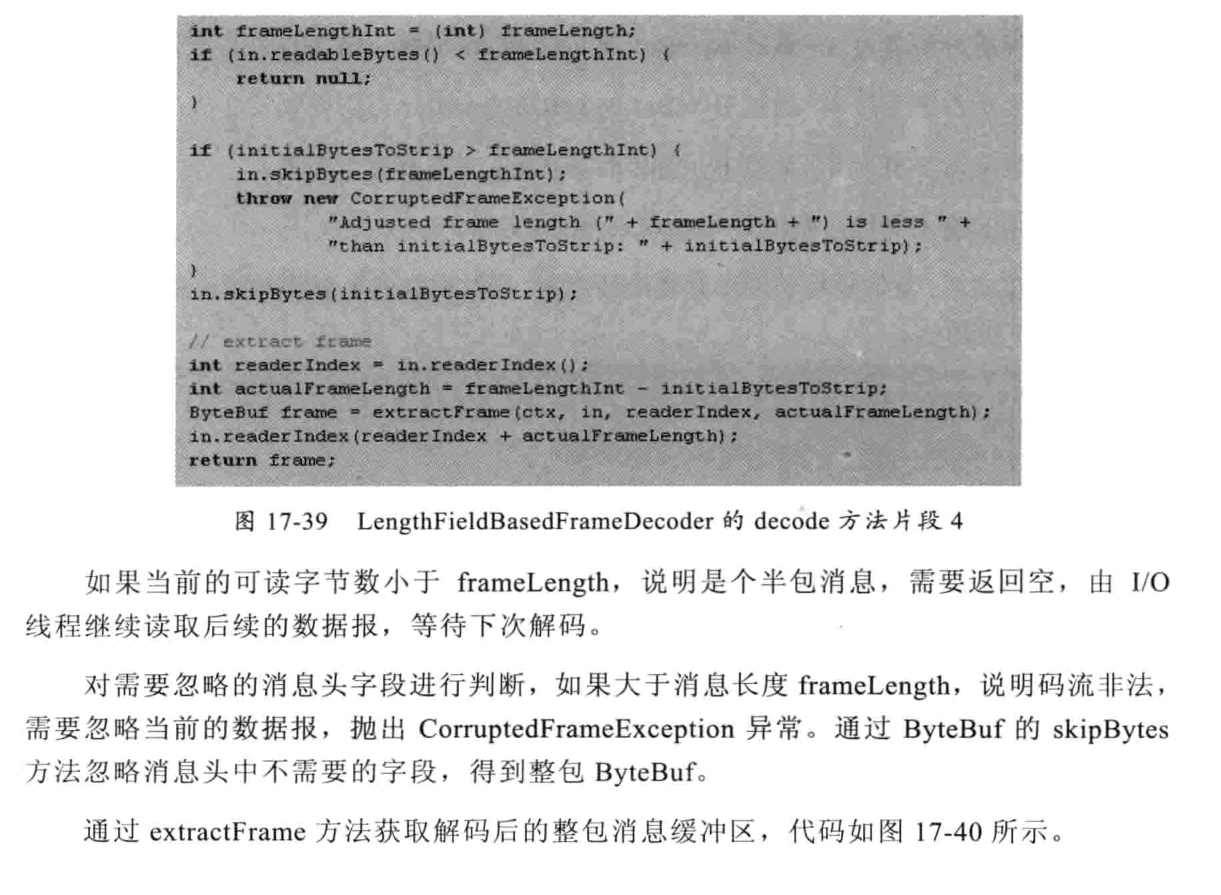

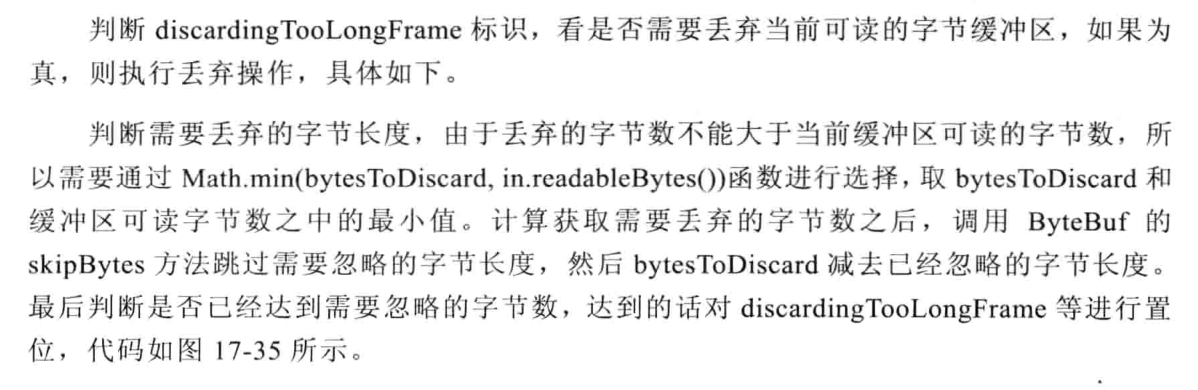

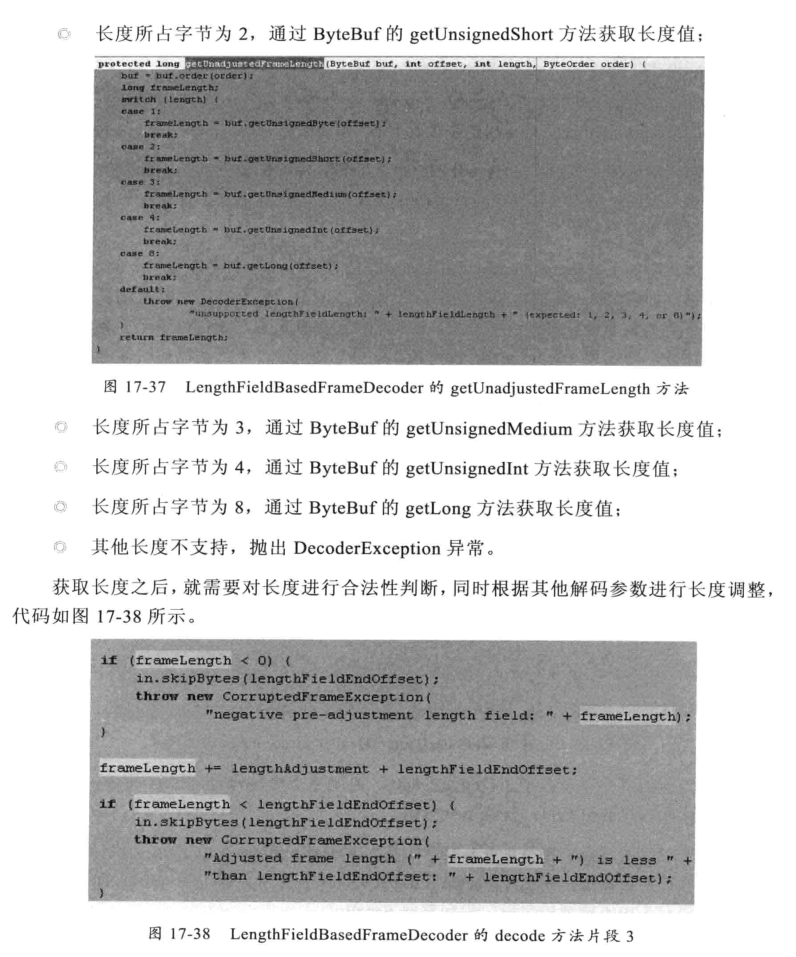

LengthFieldBasedFrameDecoder
