深入理解Dubbo及源码分析

（1）dubbo的架构原理-探索

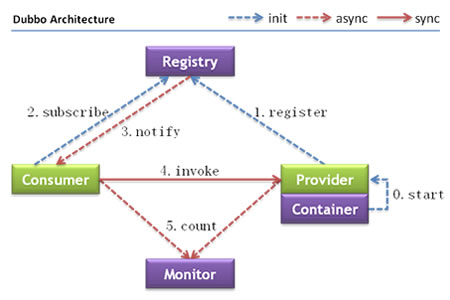

节点角色说明

调用关系说明

1. provider启动时，会把所有接口注册到注册中心，并且订阅动态配置configurators
2. consumer启动时，向注册中心订阅自己所需的providers，configurators，routers
3. 订阅内容变更时，注册中心将基于长连接推送变更数据给consumer，包括providers，configurators，routers
4. consumer启动时，从provider地址列表中，基于软负载均衡算法，选一台provider进行调用，如果调用失败，再选另一台调用，建立长连接，然后进行数据通信（consumer->provider）
5. consumer、provider启动后，在内存中累计调用次数和调用时间，定时每分钟发送一次统计数据到monitor

Dubbo 架构具有以下几个特点，分别是连通性、健壮性、伸缩性、以及向未来架构的升级性。
连通性

1. 注册中心负责服务地址的注册与查找，相当于目录服务，服务提供者和消费者只在启动时与注册中心交互，注册中心不转发请求，压力较小
2. 监控中心负责统计各服务调用次数，调用时间等，统计先在内存汇总后每分钟一次发送到监控中心服务器，并以报表展示
3. 服务提供者向注册中心注册其提供的服务，并汇报调用时间到监控中心，此时间不包含网络开销
4. 服务消费者向注册中心获取服务提供者地址列表，并根据负载算法直接调用提供者，同时汇报调用时间到监控中心，此时间包含网络开销
5. 注册中心，服务提供者，服务消费者三者之间均为长连接，监控中心除外
6. 注册中心通过长连接感知服务提供者的存在，服务提供者宕机，注册中心将立即推送事件通知消费者
7. 注册中心和监控中心全部宕机，不影响已运行的提供者和消费者，消费者在本地缓存了提供者列表
8. 注册中心和监控中心都是可选的，服务消费者可以直连服务提供者

健壮性

1. 监控中心宕掉不影响使用，只是丢失部分采样数据
2. 数据库宕掉后，注册中心仍能通过缓存提供服务列表查询，但不能注册新服务
3. 注册中心对等集群，任意一台宕掉后，将自动切换到另一台
4. 注册中心全部宕掉后，服务提供者和服务消费者仍能通过本地缓存通讯
5. 服务提供者无状态，任意一台宕掉后，不影响使用
6. 服务提供者全部宕掉后，服务消费者应用将无法使用，并无限次重连等待服务提供者恢复

伸缩性

1. 注册中心为对等集群，可动态增加机器部署实例，所有客户端将自动发现新的注册中心
2. 服务提供者无状态，可动态增加机器部署实例，注册中心将推送新的服务提供者信息给消费者

升级性

1. 当服务集群规模进一步扩大，带动IT治理结构进一步升级，需要实现动态部署，进行流动计算，现有分布式服务架构不会带来阻力。
2. 下图是未来可能的一种架构：


节点角色说明

（2）dubbo自己的spi实现

dubbo内核包括四个：SPI（模仿JDK的SPI）、AOP（模仿Spring）、IOC（模仿Spring）、compiler（动态编译）

SPI的设计目标：

• 面向对象的设计里，模块之间基于接口编程，模块之间不对实现类进行硬编码（硬编码：数据直接嵌入到程序）
• 一旦代码涉及具体的实现类，就违反了可拔插的原则，如果需要替换一种实现，就需要修改代码
• 为了实现在模块中装配的时候，不在模块里写死代码，这就需要一种服务发现机制
• 为某个接口寻找服务实现的机制，有点类似IOC的思想，就是将装配的控制权转移到代码之外

SPI的具体约定：

• 当服务的提供者（provide），提供了一个接口多种实现时，一般会在jar包的META_INF/services/目录下，创建该接口的同名文件，该文件里面的内容就是该服务接口的具体实现类的名称
• 当外部加载这个模块的时候，就能通过jar包的META_INF/services/目录的配置文件得到具体的实现类名，并加载实例化，完成模块的装配

dubbo为什么不直接使用JDK的SPI？

1. JDK标准的SPI会一次性实例化扩展点所有实现，如果有扩展实现初始化很耗时，但如果没用上也加载，会很浪费资源
2. dubbo的SPI增加了对扩展点IoC和AOP的支持，一个扩展点可以直接setter注入其他扩展点，JDK的SPI是没有的

dubbo的SPI目的：获取一个实现类的对象
途径：ExtensionLoader.getExtension(String name)
实现路径：

1. getExtensionLoader（Class< Type > type）就是为该接口new 一个ExtensionLoader，然后缓存起来。
2. getAdaptiveExtension（） 获取一个扩展类，如果@Adaptive注解在类上就是一个装饰类；如果注解在方法上就是一个动态代理类，例如Protocol$Adaptive对象。
3. getExtension（String name） 获取一个指定对象。

ExtensionLoader
从ExtensionLoader.getExtensionLoader（Class< Type > type）讲起

-----------------------ExtensionLoader.getExtensionLoader(Class<T> type)
ExtensionLoader.getExtensionLoader(Container.class)
  -->this.type = type;
  -->objectFactory = (type == ExtensionFactory.class ? null : ExtensionLoader.getExtensionLoader(ExtensionFactory.class).getAdaptiveExtension());
     -->ExtensionLoader.getExtensionLoader(ExtensionFactory.class).getAdaptiveExtension()
       -->this.type = type;
       -->objectFactory =null;

执行以上代码完成了2个属性的初始化
1、每个一个ExtensionLoader都包含了2个值type 和objectFactory

Class< ? > type:

• 构造器 初始化要得到的接口名

ExtensionFactory objectFactory ：

• 构造器 初始化AdaptiveExtensionFactory[ SpiExtensionFactory, SpringExtensionFactory]
• new一个ExtensionLoader存储在ConcurrentMap< Class< ? >, ExtensionLoader< ? > > EXTENSION_LOADERS

关于objectFactory的一些细节：

1. objectFactory 就是ExtensionFactory ，也是通过ExtensionLoader.getExtensionLoader(ExtensionFactory.class)来实现，但objectFactory = null;
2. objectFactory 的作用就是为dubbo的IOC提供所有对象

（3）SPI机制的adaptive原理

先来看一下adaptive的源码

@Documented
@Retention(RetentionPolicy.RUNTIME)
@Target({ElementType.TYPE, ElementType.METHOD})  //只能注解在类、接口、方法上面
public @interface Adaptive {
    String[] value() default {};
}

@adaptive注解在类上面：AdaptiveExtensionFactory
@adaptive注解在方法上面：Protocol

@adaptive注解在类和方法上的区别：

1. 注解在类上：代表人工实现编码，即实现了一个装饰类（设计模式中的装饰模式），例如：ExtensionFactory
2. 注解在方法上：代表自动生成和编译一个动态的adpative类，例如：Protocol$adpative

private static final Protocol protocol = ExtensionLoader.getExtensionLoader(Protocol.class)
            .getAdaptiveExtension();
-----------------------getAdaptiveExtension()
 -->getAdaptiveExtension()   //目的为  cachedAdaptiveInstance赋值
   -->createAdaptiveExtension()
     -->getAdaptiveExtension()
       -->getExtensionClasses()   //目的为cachedClasses赋值
         -->loadExtensionClasses()  //加载
           -->loadFile()  //加载配置信息（主要是META_INF/services/下）
      -->createAdaptiveExtensionClass() //自动生成和编译一个动态的adpative类，这个类是个代理类
        -->createAdaptiveExtensionClassCode()//通过adaptive模板生成代码
          -->ExtensionLoader.getExtensionLoader(com.alibaba.dubbo.common.compiler.Compiler.class).getAdaptiveExtension();//编译
          -->compile(String code, ClassLoader classLoader)
       -->injectExtension()//作用：进入IOC的反转控制模式，实现了动态入注

adaptive模板

package <扩展点接口所在包>;
public class <扩展点接口名>$Adpative implements <扩展点接口> {
    public <有@Adaptive注解的接口方法>(<方法参数>) {
        if(是否有URL类型方法参数?) 使用该URL参数
        else if(是否有方法类型上有URL属性) 使用该URL属性
        # <else 在加载扩展点生成自适应扩展点类时抛异常，即加载扩展点失败！>
        if(获取的URL == null) {
            throw new IllegalArgumentException("url == null");
        }
              根据@Adaptive注解上声明的Key的顺序，从URL获致Value，作为实际扩展点名。
               如URL没有Value，则使用缺省扩展点实现。如没有扩展点， throw new IllegalStateException("Fail to get extension");
               在扩展点实现调用该方法，并返回结果。
    }
    public <有@Adaptive注解的接口方法>(<方法参数>) {
        throw new UnsupportedOperationException("is not adaptive method!");
    }
}

例如com.alibaba.dubbo.rpc.Protocol接口的动态编译的扩展类Protocol$Adpative为：

package com.alibaba.dubbo.rpc;
import com.alibaba.dubbo.common.extension.ExtensionLoader;
public class Protocol$Adpative implements Protocol {
    public void destroy() {
        throw new UnsupportedOperationException("method public abstract void com.alibaba.dubbo.rpc.Protocol.destroy() of interface com.alibaba.dubbo.rpc.Protocol is not adaptive method!");
    }
    public int getDefaultPort() {
        throw new UnsupportedOperationException("method public abstract int com.alibaba.dubbo.rpc.Protocol.getDefaultPort() of interface com.alibaba.dubbo.rpc.Protocol is not adaptive method!");
    }
    public com.alibaba.dubbo.rpc.Exporter export(Invoker invoker) throws RpcException {
        if (invoker == null) throw new IllegalArgumentException("com.alibaba.dubbo.rpc.Invoker argument == null");
        if (invoker.getUrl() == null)
            throw new IllegalArgumentException("com.alibaba.dubbo.rpc.Invoker argument getUrl() == null");
        com.alibaba.dubbo.common.URL url = invoker.getUrl();
        String extName = (url.getProtocol() == null ? "dubbo" : url.getProtocol());
        if (extName == null)
            throw new IllegalStateException("Fail to get extension(com.alibaba.dubbo.rpc.Protocol) name from url(" + url.toString() + ") use keys([protocol])");
        Protocol extension = ExtensionLoader.getExtensionLoader(Protocol.class).getExtension(extName);
        return extension.export(invoker);
    }
    public com.alibaba.dubbo.rpc.Invoker refer(java.lang.Class arg0, com.alibaba.dubbo.common.URL arg1) throws RpcException {
        if (arg1 == null) throw new IllegalArgumentException("url == null");
        com.alibaba.dubbo.common.URL url = arg1;
        String extName = (url.getProtocol() == null ? "dubbo" : url.getProtocol());
        if (extName == null)
            throw new IllegalStateException("Fail to get extension(com.alibaba.dubbo.rpc.Protocol) name from url(" + url.toString() + ") use keys([protocol])");
        com.alibaba.dubbo.rpc.Protocol extension = (com.alibaba.dubbo.rpc.Protocol) ExtensionLoader.getExtensionLoader(com.alibaba.dubbo.rpc.Protocol.class).getExtension(extName);
        return extension.refer(arg0, arg1);
    }
}

关于loadFile() 的一些细节：
目的：把配置文件META-INF/dubbo/internal/com.alibaba.dubbo.rpc.Protocol的内容存储在缓存变量里面,下面四种缓存变量：

1. cachedAdaptiveClass //如果这个类有Adaptive注解就赋值，而Protocol在这个环节是没有的
2. cachedWrapperClasses //只有当该class无Adaptive注解，并且构造函数包含目标接口（type），例如protocol里面的spi就只有ProtocolFilterWrapper、ProtocolListenerWrapper能命中
3. cachedActivates //剩下的类包含adaptive注解
4. cachedNames //剩下的类就存储在这里

（4）dubbo自己的IOC和AOP原理

-----------------------getExtension(String name)
getExtension(String name) //指定对象缓存在cachedInstances；get出来的对象wrapper对象，例如protocol就是ProtocolFilterWrapper和ProtocolListenerWrapper其中一个。
  -->createExtension(String name)
    -->getExtensionClasses()
    -->injectExtension(T instance)//dubbo的IOC反转控制，就是从spi和spring里面提取对象赋值。
      -->objectFactory.getExtension(pt, property)
        -->SpiExtensionFactory.getExtension(type, name)
          -->ExtensionLoader.getExtensionLoader(type)
          -->loader.getAdaptiveExtension()
        -->SpringExtensionFactory.getExtension(type, name)
          -->context.getBean(name)
    -->injectExtension((T) wrapperClass.getConstructor(type).newInstance(instance))//AOP的简单设计

dubbo的spi流程：

（5）dubbo的动态编译

Compile接口定义：

@SPI("javassist")
public interface Compiler {
    /**
     * Compile java source code.
     *
     * @param code Java source code
     * @param classLoader TODO
     * @return Compiled class
     */
    Class<?> compile(String code, ClassLoader classLoader);
}

• @SPI(“javassist”)：表示如果没有配置，dubbo默认选用javassist编译源代码
• 接口方法compile第一个入参code，就是java的源代码
• 接口方法compile第二个入参classLoader，按理是类加载器用来加载编译后的字节码，其实没用到，都是根据当前线程或者调用方的classLoader加载的

AdaptiveCompiler是Compiler的设配类，它的作用是Compiler策略的选择，根据条件选择使用何种编译策略来编译动态生成SPI扩展 ，默认为javassist.

AbstractCompiler是一个抽象类，它通过正则表达式获取到对象的包名以及Class名称。这样就可以获取对象的全类名(包名+Class名称)。通过反射Class.forName()来判断当前ClassLoader是否有这个类，如果有就返回，如果没有就通过JdkCompiler或者JavassistCompiler通过传入的code编译这个类。

      com.alibaba.dubbo.common.compiler.Compiler compiler = ExtensionLoader.getExtensionLoader(com.alibaba.dubbo.common.compiler.Compiler.class).getAdaptiveExtension();

getExtensionLoader （）：new一个ExtensionLoader对象，用到单例模式、工厂模式，然后换成起来
getAdaptiveExtension() ：为了获取扩展装饰类或代理类的对像，不过有个规则：如果@Adaptive注解在类上就是一个装饰类；如果注解在方法上就是一个动态代理类。

Javassist
Javassist是一款字节码编辑工具,同时也是一个动态类库，它可以直接检查、修改以及创建 Java类。
以下例子就是通过javassist创建一个动态编译的例子，dubbo使用的JavassistCompiler类跟下面例子基本差不多

public class CompilerByJavassist {
    public static void main(String[] args) throws Exception {
        // ClassPool：CtClass对象的容器
        ClassPool pool = ClassPool.getDefault();
        // 通过ClassPool生成一个public新类Emp.java
        CtClass ctClass = pool.makeClass("com.study.javassist.Emp");
        // 添加属性
        // 首先添加属性private String ename
        CtField enameField = new CtField(pool.getCtClass("java.lang.String"),
                "ename", ctClass);
        enameField.setModifiers(Modifier.PRIVATE);
        ctClass.addField(enameField);
        // 其次添加熟悉privtae int eno
        CtField enoField = new CtField(pool.getCtClass("int"), "eno", ctClass);
        enoField.setModifiers(Modifier.PRIVATE);
        ctClass.addField(enoField);
        // 为属性ename和eno添加getXXX和setXXX方法
        ctClass.addMethod(CtNewMethod.getter("getEname", enameField));
        ctClass.addMethod(CtNewMethod.setter("setEname", enameField));
        ctClass.addMethod(CtNewMethod.getter("getEno", enoField));
        ctClass.addMethod(CtNewMethod.setter("setEno", enoField));
        // 添加构造函数
        CtConstructor ctConstructor = new CtConstructor(new CtClass[] {},
                ctClass);
        // 为构造函数设置函数体
        StringBuffer buffer = new StringBuffer();
        buffer.append("{\n").append("ename=\"yy\";\n").append("eno=001;\n}");
        ctConstructor.setBody(buffer.toString());
        // 把构造函数添加到新的类中
        ctClass.addConstructor(ctConstructor);
        // 添加自定义方法
        CtMethod ctMethod = new CtMethod(CtClass.voidType, "printInfo",
                new CtClass[] {}, ctClass);
        // 为自定义方法设置修饰符
        ctMethod.setModifiers(Modifier.PUBLIC);
        // 为自定义方法设置函数体
        StringBuffer buffer2 = new StringBuffer();
        buffer2.append("{\nSystem.out.println(\"begin!\");\n")
                .append("System.out.println(ename);\n")
                .append("System.out.println(eno);\n")
                .append("System.out.println(\"over!\");\n").append("}");
        ctMethod.setBody(buffer2.toString());
        ctClass.addMethod(ctMethod);
        //最好生成一个class
        Class<?> clazz = ctClass.toClass();
        Object obj = clazz.newInstance();
        //反射 执行方法
        obj.getClass().getMethod("printInfo", new Class[] {})
                .invoke(obj, new Object[] {});
        // 把生成的class文件写入文件
        byte[] byteArr = ctClass.toBytecode();
        FileOutputStream fos = new FileOutputStream(new File("D://Emp.class"));
        fos.write(byteArr);
        fos.close();
    }
}
public class Emp {
    private String ename;
    private int eno;
    public Emp(){
        ename="yy";
        eno=001;
    }
    public String getEname() {
        return ename;
    }
    public void setEname(String ename) {
        this.ename = ename;
    }
    public int getEno() {
        return eno;
    }
    public void setEno(int eno) {
        this.eno = eno;
    }
    //添加一个自定义方法
    public void printInfo(){
        System.out.println("begin!");
        System.out.println(ename);
        System.out.println(eno);
        System.out.println("over!");
    }
}

（6）dubbo如何和spring完美融合

1、dubbo采取通过配置文件来启动container容器，dubbo是使用spring来做容器

   <!-- 提供方应用信息，用于计算依赖关系 -->
    <dubbo:application name="demo-provider"/>
    <!-- 使用multicast广播注册中心暴露服务地址 -->
    <dubbo:registry address="multicast://224.5.6.7:1234"/>
    <!-- 用dubbo协议在20880端口暴露服务 -->
    <dubbo:protocol name="dubbo" port="20880"/>
    <!-- 声明需要暴露的服务接口 -->
    <bean id="demoService" class="com.alibaba.dubbo.demo.provider.DemoServiceImpl"/>
    <!-- 和本地bean一样实现服务 -->
    <dubbo:service interface="com.alibaba.dubbo.demo.DemoService" ref="demoService"/>

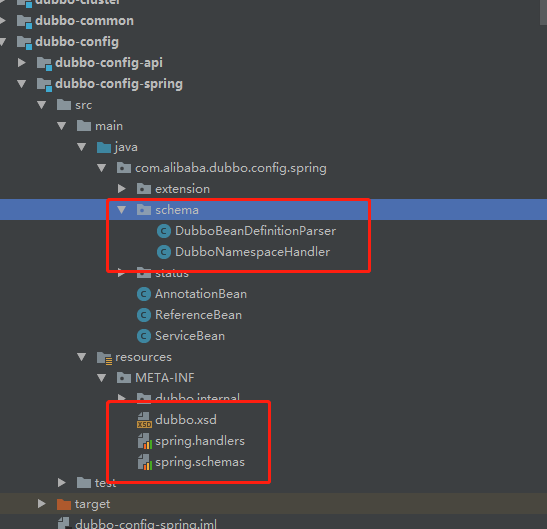

dubbo实现通过下面的配置schema自定义配置

完成一个spring的自定义配置一般需要以下5个步骤：

1. 设计配置属性和JavaBean
2. 编写XSD文件 全称就是 XML Schema 它就是校验XML，定义了一些列的语法来规范XML
3. 编写NamespaceHandler和BeanDefinitionParser完成解析工作
4. 编写两个类spring.handlers和spring.schemas串联起所有部件
5. 在Bean文件中应用

详细步骤链接：spring的自定义配置

学习spring如何实现自定义配置后，我们再来看看dubbo的代码，差不多是一样的

<!-- 和本地bean一样实现服务 -->
<dubbo:service interface="com.alibaba.dubbo.demo.DemoService" ref="demoService"/>

dubbo.xsd,作用是约束interface和ref属性

 <xsd:element name="service" type="serviceType">
        <xsd:annotation>
            <xsd:documentation><![CDATA[ Export service config ]]></xsd:documentation>
        </xsd:annotation>
    </xsd:element>
  <xsd:complexType name="serviceType">
        <xsd:complexContent>
            <xsd:extension base="abstractServiceType">
                <xsd:choice minOccurs="0" maxOccurs="unbounded">
                    <xsd:element ref="method" minOccurs="0" maxOccurs="unbounded"/>
                    <xsd:element ref="parameter" minOccurs="0" maxOccurs="unbounded"/>
                    <xsd:element ref="beans:property" minOccurs="0" maxOccurs="unbounded"/>
                </xsd:choice>
                <xsd:attribute name="interface" type="xsd:token" use="required">
                    <xsd:annotation>
                        <xsd:documentation>
                            <![CDATA[ Defines the interface to advertise for this service in the service registry. ]]></xsd:documentation>
                        <xsd:appinfo>
                            <tool:annotation>
                                <tool:expected-type type="java.lang.Class"/>
                            </tool:annotation>
                        </xsd:appinfo>
                    </xsd:annotation>
                </xsd:attribute>
                <xsd:attribute name="ref" type="xsd:string" use="optional">
                    <xsd:annotation>
                        <xsd:documentation>
                            <![CDATA[ The service implementation instance bean id. ]]></xsd:documentation>
                    </xsd:annotation>
                </xsd:attribute>
            </xsd:extension>
        </xsd:complexContent>
    </xsd:complexType>

然后就是处理器DubboNamespaceHandler，将初始化时将各种bean注册到解析器上，将配置文件的值赋值到bean上

public class DubboNamespaceHandler extends NamespaceHandlerSupport {
    static {
        Version.checkDuplicate(DubboNamespaceHandler.class);
    }
    public void init() {
        registerBeanDefinitionParser("application", new DubboBeanDefinitionParser(ApplicationConfig.class, true));
        registerBeanDefinitionParser("module", new DubboBeanDefinitionParser(ModuleConfig.class, true));
        registerBeanDefinitionParser("registry", new DubboBeanDefinitionParser(RegistryConfig.class, true));
        registerBeanDefinitionParser("monitor", new DubboBeanDefinitionParser(MonitorConfig.class, true));
        registerBeanDefinitionParser("provider", new DubboBeanDefinitionParser(ProviderConfig.class, true));
        registerBeanDefinitionParser("consumer", new DubboBeanDefinitionParser(ConsumerConfig.class, true));
        registerBeanDefinitionParser("protocol", new DubboBeanDefinitionParser(ProtocolConfig.class, true));
        registerBeanDefinitionParser("service", new DubboBeanDefinitionParser(ServiceBean.class, true));
        registerBeanDefinitionParser("reference", new DubboBeanDefinitionParser(ReferenceBean.class, false));
        registerBeanDefinitionParser("annotation", new DubboBeanDefinitionParser(AnnotationBean.class, true));
    }
}

解析器DubboBeanDefinitionParser，代码太长就不贴了

最后也是通过两个类spring.handlers和spring.schemas串联起所有部件
spring.handlers

http\://code.alibabatech.com/schema/dubbo=com.alibaba.dubbo.config.spring.schema.DubboNamespaceHandler

spring.schemas

http\://code.alibabatech.com/schema/dubbo/dubbo.xsd=META-INF/dubbo.xsd

（7）服务发现 - 原理探索

启动服务提供者的时候通过打印出来的日志知道整个服务发现流程：

第一个发布的动作：暴露本地服务

    Export dubbo service com.alibaba.dubbo.demo.DemoService to local registry, dubbo version: 2.0.0, current host: 127.0.0.1

第二个发布动作：暴露远程服务

    Export dubbo service com.alibaba.dubbo.demo.DemoService to url dubbo://192.168.100.38:20880/com.alibaba.dubbo.demo.DemoService?anyhost=true&application=demo-provider&dubbo=2.0.0&generic=false&interface=com.alibaba.dubbo.demo.DemoService&loadbalance=roundrobin&methods=sayHello&owner=william&pid=8484&side=provider&timestamp=1473908495465, dubbo version: 2.0.0, current host: 127.0.0.1
    Register dubbo service com.alibaba.dubbo.demo.DemoService url dubbo://192.168.100.38:20880/com.alibaba.dubbo.demo.DemoService?anyhost=true&application=demo-provider&dubbo=2.0.0&generic=false&interface=com.alibaba.dubbo.demo.DemoService&loadbalance=roundrobin&methods=sayHello&monitor=dubbo%3A%2F%2F192.168.48.117%3A2181%2Fcom.alibaba.dubbo.registry.RegistryService%3Fapplication%3Ddemo-provider%26backup%3D192.168.48.120%3A2181%2C192.168.48.123%3A2181%26dubbo%3D2.0.0%26owner%3Dwilliam%26pid%3D8484%26protocol%3Dregistry%26refer%3Ddubbo%253D2.0.0%2526interface%253Dcom.alibaba.dubbo.monitor.MonitorService%2526pid%253D8484%2526timestamp%253D1473908495729%26registry%3Dzookeeper%26timestamp%3D1473908495398&owner=william&pid=8484&side=provider&timestamp=1473908495465 to registry registry://192.168.48.117:2181/com.alibaba.dubbo.registry.RegistryService?application=demo-provider&backup=192.168.48.120:2181,192.168.48.123:2181&dubbo=2.0.0&owner=william&pid=8484&registry=zookeeper&timestamp=1473908495398, dubbo version: 2.0.0, current host: 127.0.0.1

第三个发布动作：启动netty

    Start NettyServer bind /0.0.0.0:20880, export /192.168.100.38:20880, dubbo version: 2.0.0, current host: 127.0.0.1

第四个发布动作：打开连接zk

    INFO zookeeper.ClientCnxn: Opening socket connection to server /192.168.48.117:2181

第五个发布动作：到zk注册

    Register: dubbo://192.168.100.38:20880/com.alibaba.dubbo.demo.DemoService?anyhost=true&application=demo-provider&dubbo=2.0.0&generic=false&interface=com.alibaba.dubbo.demo.DemoService&loadbalance=roundrobin&methods=sayHello&owner=william&pid=8484&side=provider&timestamp=1473908495465, dubbo version: 2.0.0, current host: 127.0.0.1

第六个发布动作；监听zk

    Subscribe: provider://192.168.100.38:20880/com.alibaba.dubbo.demo.DemoService?anyhost=true&application=demo-provider&category=configurators&check=false&dubbo=2.0.0&generic=false&interface=com.alibaba.dubbo.demo.DemoService&loadbalance=roundrobin&methods=sayHello&owner=william&pid=8484&side=provider&timestamp=1473908495465, dubbo version: 2.0.0, current host: 127.0.0.1
    Notify urls for subscribe url provider://192.168.100.38:20880/com.alibaba.dubbo.demo.DemoService?anyhost=true&application=demo-provider&category=configurators&check=false&dubbo=2.0.0&generic=false&interface=com.alibaba.dubbo.demo.DemoService&loadbalance=roundrobin&methods=sayHello&owner=william&pid=8484&side=provider&timestamp=1473908495465, urls: [empty://192.168.100.38:20880/com.alibaba.dubbo.demo.DemoService?anyhost=true&application=demo-provider&category=configurators&check=false&dubbo=2.0.0&generic=false&interface=com.alibaba.dubbo.demo.DemoService&loadbalance=roundrobin&methods=sayHello&owner=william&pid=8484&side=provider&timestamp=1473908495465], dubbo version: 2.0.0, current host: 127.0.0.1

暴露本地服务和暴露远程服务的区别是什么？

1. 暴露本地服务：指暴露在用一个JVM里面，不用通过调用zk来进行远程通信。例如：在同一个服务，自己调用自己的接口，就没必要进行网络IP连接来通信。
2. 暴露远程服务：指暴露给远程客户端的IP和端口号，通过网络来实现通信。

ServiceBean.onApplicationEvent
-->export()
  -->ServiceConfig.export()
    -->doExport()
      -->doExportUrls()//里面有一个for循环，代表了一个服务可以有多个通信协议，例如 tcp协议 http协议，默认是tcp协议
        -->loadRegistries(true)//从dubbo.properties里面组装registry的url信息
        -->doExportUrlsFor1Protocol(ProtocolConfig protocolConfig, List<URL> registryURLs)
          //配置不是remote的情况下做本地暴露 (配置为remote，则表示只暴露远程服务)
          -->exportLocal(URL url)
            -->proxyFactory.getInvoker(ref, (Class) interfaceClass, local)
              -->ExtensionLoader.getExtensionLoader(com.alibaba.dubbo.rpc.ProxyFactory.class).getExtension("javassist");
              -->extension.getInvoker(arg0, arg1, arg2)
                -->StubProxyFactoryWrapper.getInvoker(T proxy, Class<T> type, URL url)
                  -->proxyFactory.getInvoker(proxy, type, url)
                    -->JavassistProxyFactory.getInvoker(T proxy, Class<T> type, URL url)
                      -->Wrapper.getWrapper(com.alibaba.dubbo.demo.provider.DemoServiceImpl)
                        -->makeWrapper(Class<?> c)
                      -->return new AbstractProxyInvoker<T>(proxy, type, url)
            -->protocol.export
              -->Protocol$Adpative.export
                -->ExtensionLoader.getExtensionLoader(com.alibaba.dubbo.rpc.Protocol.class).getExtension("injvm");
                -->extension.export(arg0)
                  -->ProtocolFilterWrapper.export
                    -->buildInvokerChain //创建8个filter
                    -->ProtocolListenerWrapper.export
                      -->InjvmProtocol.export
                        -->return new InjvmExporter<T>(invoker, invoker.getUrl().getServiceKey(), exporterMap)
                        -->目的：exporterMap.put(key, this)//key=com.alibaba.dubbo.demo.DemoService, this=InjvmExporter
          //如果配置不是local则暴露为远程服务.(配置为local，则表示只暴露本地服务)
          -->proxyFactory.getInvoker//原理和本地暴露一样都是为了获取一个Invoker对象
          -->protocol.export(invoker)
            -->Protocol$Adpative.export
              -->ExtensionLoader.getExtensionLoader(com.alibaba.dubbo.rpc.Protocol.class).getExtension("registry");
                -->extension.export(arg0)
                  -->ProtocolFilterWrapper.export
                    -->ProtocolListenerWrapper.export
                      -->RegistryProtocol.export
                        -->doLocalExport(originInvoker)
                          -->getCacheKey(originInvoker);//读取 dubbo://192.168.100.51:20880/
                          -->rotocol.export
                            -->Protocol$Adpative.export
                              -->ExtensionLoader.getExtensionLoader(com.alibaba.dubbo.rpc.Protocol.class).getExtension("dubbo");
                              -->extension.export(arg0)
                                -->ProtocolFilterWrapper.export
                                  -->buildInvokerChain//创建8个filter
                                  -->ProtocolListenerWrapper.export
---------1.netty服务暴露的开始-------    -->DubboProtocol.export
                                      -->serviceKey(url)//组装key=com.alibaba.dubbo.demo.DemoService:20880
                                      -->目的：exporterMap.put(key, this)//key=com.alibaba.dubbo.demo.DemoService:20880, this=DubboExporter
                                      -->openServer(url)
                                        -->createServer(url)
--------2.信息交换层 exchanger 开始-------------->Exchangers.bind(url, requestHandler)//exchaanger是一个信息交换层
                                            -->getExchanger(url)
                                              -->getExchanger(type)
                                                -->ExtensionLoader.getExtensionLoader(Exchanger.class).getExtension("header")
                                            -->HeaderExchanger.bind
                                              -->Transporters.bind(url, new DecodeHandler(new HeaderExchangeHandler(handler)))
                                                -->new HeaderExchangeHandler(handler)//this.handler = handler
                                                -->new DecodeHandler
                                                    -->new AbstractChannelHandlerDelegate//this.handler = handler;
---------3.网络传输层 transporter--------------------->Transporters.bind
                                                  -->getTransporter()
                                                    -->ExtensionLoader.getExtensionLoader(Transporter.class).getAdaptiveExtension()
                                                  -->Transporter$Adpative.bind
                                                    -->ExtensionLoader.getExtensionLoader(com.alibaba.dubbo.remoting.Transporter.class).getExtension("netty");
                                                    -->extension.bind(arg0, arg1)
                                                      -->NettyTransporter.bind
                                                        --new NettyServer(url, listener)
                                                          -->AbstractPeer //this.url = url;    this.handler = handler;
                                                          -->AbstractEndpoint//codec  timeout=1000  connectTimeout=3000
                                                          -->AbstractServer //bindAddress accepts=0 idleTimeout=600000
---------4.打开断开，暴露netty服务-------------------------------->doOpen()
                                                            -->设置 NioServerSocketChannelFactory boss worker的线程池 线程个数为3
                                                            -->设置编解码 hander
                                                            -->bootstrap.bind(getBindAddress())
                                                -->new HeaderExchangeServer
                                                  -->this.server=NettyServer
                                                  -->heartbeat=60000
                                                  -->heartbeatTimeout=180000
                                                  -->startHeatbeatTimer()//这是一个心跳定时器，采用了线程池，如果断开就心跳重连。
                        -->getRegistry(originInvoker)//zk 连接
                          -->registryFactory.getRegistry(registryUrl)
                            -->ExtensionLoader.getExtensionLoader(RegistryFactory.class).getExtension("zookeeper");
                            -->extension.getRegistry(arg0)
                              -->AbstractRegistryFactory.getRegistry//创建一个注册中心，存储在REGISTRIES
                                -->createRegistry(url)
                                  -->new ZookeeperRegistry(url, zookeeperTransporter)
                                    -->AbstractRegistry
                                      -->loadProperties()//目的：把C:\Users\bobo\.dubbo\dubbo-registry-192.168.48.117.cache
                                                                                                                                                                        文件中的内容加载为properties
                                      -->notify(url.getBackupUrls())//不做任何事
                                    -->FailbackRegistry
                                      -->retryExecutor.scheduleWithFixedDelay(new Runnable()//建立线程池，检测并连接注册中心,如果失败了就重连
                                    -->ZookeeperRegistry
                                      -->zookeeperTransporter.connect(url)
                                        -->ZookeeperTransporter$Adpative.connect(url)
                                          -->ExtensionLoader.getExtensionLoader(ZookeeperTransporter.class).getExtension("zkclient");
                                          -->extension.connect(arg0)
                                            -->ZkclientZookeeperTransporter.connect
                                              -->new ZkclientZookeeperClient(url)
                                                -->AbstractZookeeperClient
                                                -->ZkclientZookeeperClient
                                                  -->new ZkClient(url.getBackupAddress());//连接ZK
                                                  -->client.subscribeStateChanges(new IZkStateListener()//订阅的目标：连接断开，重连
                                        -->zkClient.addStateListener(new StateListener()
                                          -->recover //连接失败 重连
                        -->registry.register(registedProviderUrl)//创建节点
                          -->AbstractRegistry.register
                          -->FailbackRegistry.register
                            -->doRegister(url)//向zk服务器端发送注册请求
                              -->ZookeeperRegistry.doRegister
                                -->zkClient.create
                                  -->AbstractZookeeperClient.create//dubbo/com.alibaba.dubbo.demo.DemoService/providers/
                                                                      dubbo%3A%2F%2F192.168.100.52%3A20880%2Fcom.alibaba.dubbo.demo.DemoService%3Fanyhost%3Dtrue%26
                                                                      application%3Ddemo-provider%26dubbo%3D2.0.0%26generic%3Dfalse%26interface%3D
                                                                      com.alibaba.dubbo.demo.DemoService%26loadbalance%3Droundrobin%26methods%3DsayHello%26owner%3
                                                                      Dwilliam%26pid%3D2416%26side%3Dprovider%26timestamp%3D1474276306353
                                    -->createEphemeral(path);//临时节点  dubbo%3A%2F%2F192.168.100.52%3A20880%2F.............
                                    -->createPersistent(path);//持久化节点 dubbo/com.alibaba.dubbo.demo.DemoService/providers
                        -->registry.subscribe//订阅ZK
                          -->AbstractRegistry.subscribe
                          -->FailbackRegistry.subscribe
                            -->doSubscribe(url, listener)// 向服务器端发送订阅请求
                              -->ZookeeperRegistry.doSubscribe
                                -->new ChildListener()
                                  -->实现了 childChanged
                                    -->实现并执行 ZookeeperRegistry.this.notify(url, listener, toUrlsWithEmpty(url, parentPath, currentChilds));
                                  //A
                                -->zkClient.create(path, false);//第一步：先创建持久化节点/dubbo/com.alibaba.dubbo.demo.DemoService/configurators
                                -->zkClient.addChildListener(path, zkListener)
                                  -->AbstractZookeeperClient.addChildListener
                                    //C
                                    -->createTargetChildListener(path, listener)//第三步：收到订阅后的处理，交给FailbackRegistry.notify处理
                                      -->ZkclientZookeeperClient.createTargetChildListener
                                        -->new IZkChildListener()
                                          -->实现了 handleChildChange //收到订阅后的处理
                                              -->listener.childChanged(parentPath, currentChilds);
                                              -->实现并执行ZookeeperRegistry.this.notify(url, listener, toUrlsWithEmpty(url, parentPath, currentChilds));
                                              -->收到订阅后处理 FailbackRegistry.notify
                                    //B
                                    -->addTargetChildListener(path, targetListener)第二步
                                      -->ZkclientZookeeperClient.addTargetChildListener
                                        -->client.subscribeChildChanges(path, listener)//第二步：启动加入订阅/dubbo/com.alibaba.dubbo.demo.DemoService/configurators
                        -->notify(url, listener, urls)
                          -->FailbackRegistry.notify
                            -->doNotify(url, listener, urls);
                              -->AbstractRegistry.notify
                                -->saveProperties(url);//把服务端的注册url信息更新到C:\Users\bobo\.dubbo\dubbo-registry-192.168.48.117.cache
                                  -->registryCacheExecutor.execute(new SaveProperties(version));//采用线程池来处理
                                -->listener.notify(categoryList)
                                  -->RegistryProtocol.notify
                                    -->RegistryProtocol.this.getProviderUrl(originInvoker)//通过invoker的url 获取 providerUrl的地址

重要概念

1、proxyFactory：为了获取一个接口的代理类，例如获取一个远程接口的代理
它有2个方法，代表2个作用：

1. getInvoker（）：针对server端，将服务对象，如DemoServiceImpl包装成一个Invoker对象
2. getProxy（）：针对client端，创建接口的代理对象，例如DemoService的接口

2、Wrapper：它类似spring的beanWrapper，它就是包装了一个接口或一个类，可以通过wrapper对实例对象进行赋值以及制定方法的调用
3、Invoker：一个可执行的对象，能够根据方法的名称、参数得到相应的执行结果。
它里面有一个很重要的方法Result invoke（Invocation invocation），Invocation是包含了需要执行的方法和参数等重要信息，目前只有两个实现类。RpcInvocation 、MockInvocation
它有三种类型的Invoker：

1. 本地执行的Invoker
2. 远程通信的Invoker
3. 多个远程通信执行类的Invoker聚合成集群版的Invoker

4、Protocol

1. export:暴露远程服务（用于服务端），就是将proxyFactory.getInvoker创建的代理类invoker对象，通过协议暴露给外部
2. refer：引用远程服务（用于客户端），通过proxyFactory.getProxy来创建远程的动态代理类，例如DemoDemoService的接口

5、exporter：维护invoder的生命周期
6、exchanger：信息交换层，封装请求相应模式，同步转异步
7、transporter：网络传输层，用来抽象netty和mina的统一接口

（8）服务发现 - netty的服务暴露

dubbo 做为 RPC 框架，需要进行跨 JVM 通信，要保证高性、稳定的进行远程通信。dubbo 底层通信选择了 netty 这个 nio 框架做为默认的网络通信框架并且通过自定义协议进行通信。dubbo 支持以下网络通信框架：

• Netty(默认)
• Mina
• Grizzly

为了更好了解dubbo是如何使用netty进行通信，我们先来看看netty的例子

服务端
服务端启动类，下面有详细的注释

public class Server {
    private ChannelFactory factory;
    public static ChannelGroup channelGroup = new DefaultChannelGroup();
    public void start() {
        // NioServerSocketChannelFactory用于创建基于NIO的服务端
        // ServerSocketChannel。本身包含2种线程，boss线程和worker线程。
        // 每个ServerSocketChannel会都会拥有自己的boss线程，
        // 当一个连接被服务端接受（accepted），
        // boss线程就会将接收到的Channel传递给一个worker线程处理，
        // 而worker线程以非阻塞的方式为一个或多个Channel提供非阻塞的读写
        factory = new NioServerSocketChannelFactory(
                Executors.newCachedThreadPool(), // boss线程池
                Executors.newCachedThreadPool(), // worker线程池
                8); // worker线程数
        // ServerBootstrap用于帮助服务器启动
        ServerBootstrap bootstrap = new ServerBootstrap(factory);
        // 没有child.前缀，则该选项是为ServerSocketChannel设置
        bootstrap.setOption("reuseAddress", true);
        // 有child.前缀，则该选项是为Channel设置
        // bootstrap.setOption("child.tcpNoDelay", true);
        // bootstrap.setOption("child.keepAlive", true);
        // 对每一个连接（channel），server都会调用
        // ChannelPipelineFactory为该连接创建一个ChannelPipeline
        ServerChannelPiplineFactory channelPiplineFactory = new ServerChannelPiplineFactory();
        bootstrap.setPipelineFactory(channelPiplineFactory);
        // 这里绑定服务端监听的IP和端口
        Channel channel = bootstrap.bind(new InetSocketAddress("127.0.0.1",8000));
        Server.channelGroup.add(channel);
        System.out.println("Server is started...");
    }
    public void stop() {
        // ChannelGroup为其管理的Channels提供一系列的批量操作
        // 关闭的Channel会自动从ChannelGroup中移除
        ChannelGroupFuture channelGroupFuture = Server.channelGroup.close();
        channelGroupFuture.awaitUninterruptibly();
        factory.releaseExternalResources();
        System.out.println("Server is stopped.");
    }
    public static void main(String[] args) throws Exception {
        Server server = new Server();
        server.start();
        Thread.sleep(300 * 1000);
        server.stop();
    }
}

管道工厂类，设置了netty自带的编解码，还设置了逻辑处理类

public class ServerChannelPiplineFactory implements ChannelPipelineFactory {
    @Override
    public ChannelPipeline getPipeline() throws Exception {
        ChannelPipeline channelPipeline = Channels.pipeline();
        channelPipeline.addLast("decoder", new StringDecoder());
        channelPipeline.addLast("encoder", new StringEncoder());
        channelPipeline.addLast("handler", new ServerLogicHandler());
        return channelPipeline;
    }
}

服务端逻辑处理类，里面主要有三个方法，channelConnected连接、messageReceived接收和exceptionCaught异常处理

public class ServerLogicHandler extends SimpleChannelHandler {
    @Override
    public void channelConnected(ChannelHandlerContext ctx, ChannelStateEvent e)
            throws Exception {
        System.out.println("######channelConnected");
        // channel group is thread safe
        Server.channelGroup.add(e.getChannel());
        System.out.println(e.getChannel().toString());
    }
    @Override
    public void messageReceived(ChannelHandlerContext ctx, MessageEvent e) {
        System.out.println("######messageReceived");
        // 经过了ServerReadDecoder的处理，这里可以直接得到String类型的message
        String msg = (String)e.getMessage();
        System.out.println("The message sent by client is : " + msg);
        Channel ch = e.getChannel();
        String str = "Hi, Client.";
        // 由于IO操作是异步的，当方法返回时并不能保证IO操作一定完成了
        // 因此返回一个ChannelFuture对象实例
        // 该实例中保存了IO操作的状态信息
        ChannelFuture cf = ch.write(str);
        // 为ChannelFuture对象实例添加监听，如果数据发送完毕则关闭连接
        cf.addListener(new ChannelFutureListener(){
            @Override
            public void operationComplete(ChannelFuture future)
                    throws Exception {
                Channel ch = future.getChannel();
                ch.close();
            }
        });
        System.out.println("The message has sent to client.");
    }
    @Override
    public void exceptionCaught(ChannelHandlerContext ctx, ExceptionEvent e) {
        e.getCause().printStackTrace();
        Channel ch = e.getChannel();
        ch.close();
    }
}

客户端
客户端启动类

public class Client {
    public static void main(String[] args){
        // 同服务端相同，只是这里使用的是NioClientSocketChannelFactory
        final ChannelFactory factory = new NioClientSocketChannelFactory(
                Executors.newCachedThreadPool(),
                Executors.newCachedThreadPool(),
                8);
        // ClientBootstrap用于帮助客户端启动
        ClientBootstrap bootstrap = new ClientBootstrap(factory);
        // 由于客户端不包含ServerSocketChannel，所以参数名不能带有child.前缀
        bootstrap.setOption("tcpNoDelay", true);
//      bootstrap.setOption("keepAlive", true);
      //设置管道工厂，里面也设置了编解码
        bootstrap.setPipelineFactory(new ChannelPipelineFactory(){
            @Override
            public ChannelPipeline getPipeline() throws Exception {
                ChannelPipeline channelPipeline = Channels.pipeline();
                channelPipeline.addLast("decoder", new StringDecoder());
                channelPipeline.addLast("encoder", new StringEncoder());
                channelPipeline.addLast("handler", new ClientLogicHandler());
                return channelPipeline;
            }
        });
        // 这里连接服务端绑定的IP和端口  ，连接服务端
        bootstrap.connect(new InetSocketAddress("127.0.0.1", 8000));
        System.out.println("Client is started...");
    }
}

客户端逻辑处理类，里面同样主要有三个方法，channelConnected连接、messageReceived接收和exceptionCaught异常处理

public class ClientLogicHandler extends SimpleChannelHandler {
    @Override
    public void channelConnected(ChannelHandlerContext ctx, ChannelStateEvent e)
            throws Exception {
        System.out.println("######channelConnected");
        Channel ch = e.getChannel();
        String msg = "Hi, Server.by agan";
        ch.write(msg);
    }
    @Override
    public void writeComplete(ChannelHandlerContext ctx, WriteCompletionEvent e)
            throws Exception {
        System.out.println("######writeComplete");
    }
    @Override
    public void messageReceived(ChannelHandlerContext ctx, MessageEvent e) {
        System.out.println("######messageReceived");
        String msg = (String)e.getMessage();
        System.out.println("The message gotten from server is : " + msg);
        ChannelFuture channelFuture = e.getChannel().close();
        channelFuture.addListener(ChannelFutureListener.CLOSE);
    }
    @Override
    public void exceptionCaught(ChannelHandlerContext ctx, ExceptionEvent e) {
        e.getCause().printStackTrace();
        Channel ch = e.getChannel();
        ch.close();
    }
}

（9）zookeeper的连接-创建-订阅

（10）dubbo如何连接zookeeper？

（11）dubbo如何创建zookeeper节点？

（12）dubbo如何订阅zookeeper信息？

（13）服务发布 - 整体架构设计图

（14）服务引用的设计原理

ReferenceBean.getObject()
  -->ReferenceConfig.get()
    -->init()
      -->createProxy(map)
        -->refprotocol.refer(interfaceClass, urls.get(0))
          -->ExtensionLoader.getExtensionLoader(Protocol.class).getExtension("registry");
          -->extension.refer(arg0, arg1);
            -->ProtocolFilterWrapper.refer
              -->RegistryProtocol.refer
                -->registryFactory.getRegistry(url)//建立zk的连接，和服务端发布一样（省略代码）
                -->doRefer(cluster, registry, type, url)
                  -->registry.register//创建zk的节点，和服务端发布一样（省略代码）。节点名为：dubbo/com.alibaba.dubbo.demo.DemoService/consumers
                  -->registry.subscribe//订阅zk的节点，和服务端发布一样（省略代码）。   /dubbo/com.alibaba.dubbo.demo.DemoService/providers,
                                                                        /dubbo/com.alibaba.dubbo.demo.DemoService/configurators,
                                                                         /dubbo/com.alibaba.dubbo.demo.DemoService/routers]
                    -->notify(url, listener, urls);
                      -->FailbackRegistry.notify
                        -->doNotify(url, listener, urls);
                          -->AbstractRegistry.notify
                            -->saveProperties(url);//把服务端的注册url信息更新到C:\Users\bobo\.dubbo\dubbo-registry-192.168.48.117.cache
                              -->registryCacheExecutor.execute(new SaveProperties(version));//采用线程池来处理
                            -->listener.notify(categoryList)
                              -->RegistryDirectory.notify
                                -->refreshInvoker(invokerUrls)//刷新缓存中的invoker列表
                                  -->destroyUnusedInvokers(oldUrlInvokerMap,newUrlInvokerMap); // 关闭未使用的Invoker
                                  -->最终目的：刷新Map<String, Invoker<T>> urlInvokerMap 对象
                                                                                                                           刷新Map<String, List<Invoker<T>>> methodInvokerMap对象
                  -->cluster.join(directory)//加入集群路由
                    -->ExtensionLoader.getExtensionLoader(com.alibaba.dubbo.rpc.cluster.Cluster.class).getExtension("failover");
                      -->MockClusterWrapper.join
                        -->this.cluster.join(directory)
                          -->FailoverCluster.join
                            -->return new FailoverClusterInvoker<T>(directory)
                            -->new MockClusterInvoker
        -->proxyFactory.getProxy(invoker)//创建服务代理
          -->ProxyFactory$Adpative.getProxy
            -->ExtensionLoader.getExtensionLoader(com.alibaba.dubbo.rpc.ProxyFactory.class).getExtension("javassist");
              -->StubProxyFactoryWrapper.getProxy
                -->proxyFactory.getProxy(invoker)
                  -->AbstractProxyFactory.getProxy
                    -->getProxy(invoker, interfaces)
                      -->Proxy.getProxy(interfaces)//目前代理对象interface com.alibaba.dubbo.demo.DemoService, interface com.alibaba.dubbo.rpc.service.EchoService
                      -->InvokerInvocationHandler// 采用jdk自带的InvocationHandler，创建InvokerInvocationHandler对象。

（15）服务引用 - 整体架构设计图

（17）集群容错之directory目录

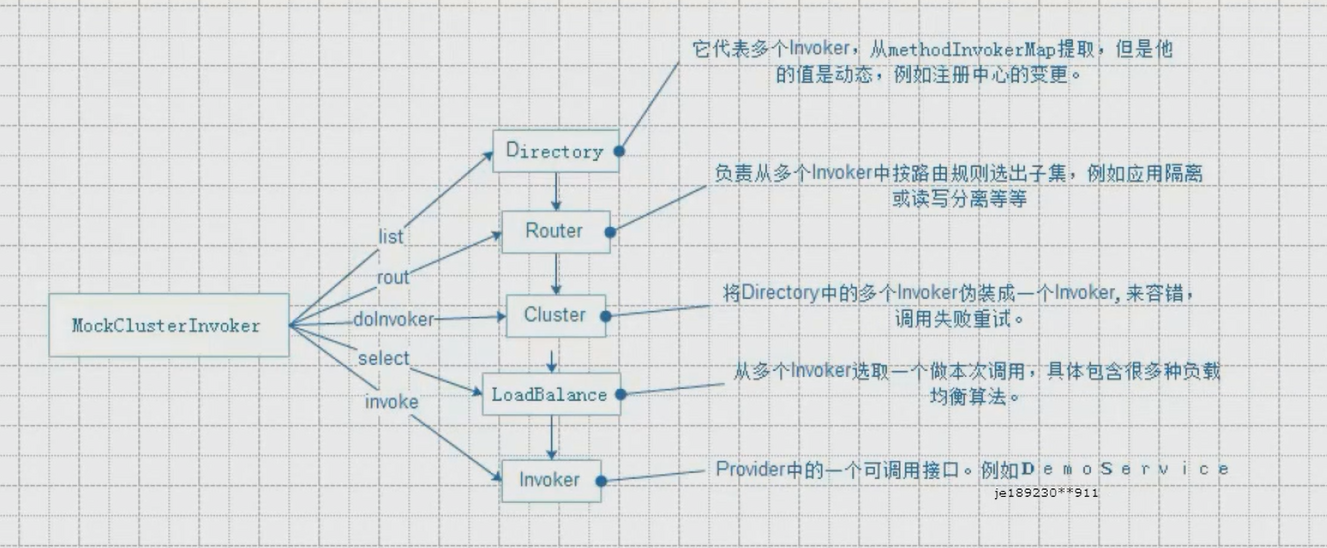

通过目录来查找服务，它代表多个invoker，从methodInvokerMap提取，但是他的值是动态，例如注册中心的变更，下面是dubbo集群容错的设计图

public interface Directory<T> extends Node {
    /**
     * get service type.
     *
     * @return service type.
     */
    Class<T> getInterface();
    /**
     * list invokers.
     *
     * @return invokers
     */
    List<Invoker<T>> list(Invocation invocation) throws RpcException;
}

Directory有两个实现类，一个静态Directory（不常用）、一个注册中心Directory

Directory目录服务

1. StaticDirectory：静态目录服务，他的Invoker是固定的
2. RegistryDirectory：注册目录服务，他的Invoker集合数据来源于zk注册中心，他实现了NotifyListener接口，并且实现回调函数 notify(List< URL > urls)，整个过程有一个重要的map变量，methodInvokerMap（它是数据的来源，同时也是notify的重要操作对象；重点是写操作），注册中心有变更就刷新map变量，通过doList（）来读，通过notify(）来写

（18）集群容错之router路由规则

在 dubbo 中路由规则决定一次服务调用的目标服务器，分为条件路由规则和脚本路由规则，并且支持可扩展(SPI)。

public interface Router extends Comparable<Router> {
    URL getUrl();
    <T> List<Invoker<T>> route(List<Invoker<T>> invokers, URL url, Invocation invocation) throws RpcException;
}

调用 route 方法，传入从目录服务获取到的 Invoke 列表，通过 URL 或者 Invocation 里面配置的条件（路由规则）筛选出满足条件的 Invoke 列表。例如应用隔离或读写分离或灰度发布等等

下面是 dubbo 路由服务的类图：

第一个问题：启动路由规则，它触发哪些动作？
a. 什么时候加入ConditionRouter？
答：默认是MockInvokersSelector，只要修改后台管理或注册中心改变的时候就加入ConditionRouter
b. ConditionRouter是怎么过滤的？

第二个问题：路由规则有哪些实现类？
MockInvokersSelector：默认
ConditionRouter：条件路由，后台管理的路由配置都是条件路由，默认是MockInvokersSelector，只要修改后台管理或注册中心改变的时候就加入ConditionRouter
ScriptRouter：脚本路由

dubbo 默认会在 AbstractDirectory#setRouters 自动添加 MockInvokersSelector 路由规则。

MockInvokersSelector
MockInvokersSelector：其实就是用于路由 Mock 服务与非 Mock 服务。

public <T> List<Invoker<T>> route(final List<Invoker<T>> invokers,
                                      URL url, final Invocation invocation) throws RpcException {
        if (invocation.getAttachments() == null) {
            return getNormalInvokers(invokers);
        } else {
            String value = invocation.getAttachments().get(Constants.INVOCATION_NEED_MOCK);
            if (value == null)
                return getNormalInvokers(invokers);
            else if (Boolean.TRUE.toString().equalsIgnoreCase(value)) {
                return getMockedInvokers(invokers);
            }
        }
        return invokers;
    }

上面的代码逻辑其实就是：

• 如果 Invocation 的扩展参数不为空 并且 Invocation 的扩展参数里面包含 invocation.need.mock 参数并且值为 true 就获取 Invoke 列表里面 protocol 为 mock 的 Invoke 列表。
• 否则获取Invoke 列表里面 protocol 为非 mock 的 Invoke 列表。

ConditionRouter
ConditionRouter：基于条件表达式的路由规则，它的条件规则如下：

• => 之前的为消费者匹配条件，所有参数和消费者的 URL 进行对比，当消费者满足匹配条件时，对该消费者执行后面的过滤规则。
• => 之后为提供者地址列表的过滤条件，所有参数和提供者的 URL 进行对比，消费者最终只拿到过滤后的地址列表。
• 如果匹配条件为空，表示对所有消费方应用，如：=> host != 10.20.153.11
• 如果过滤条件为空，表示禁止访问，如：host = 10.20.153.10 =>

参数支持：

• 服务调用信息，如：method, argument 等，暂不支持参数路由
• URL 本身的字段，如：protocol, host, port 等
• 以及 URL 上的所有参数，如：application, organization 等

条件支持：

• 等号 = 表示”匹配”，如：host = 10.20.153.10
• 不等号 != 表示”不匹配”，如：host != 10.20.153.10

值支持：

• 以逗号 , 分隔多个值，如：host != 10.20.153.10,10.20.153.11
• 以星号 结尾，表示通配，如：host != 10.20.
• 以美元符 $ 开头，表示引用消费者参数，如：host = $host

ScriptRouter
ScriptRouter：脚本路由规则，脚本路由规则支持 JDK 脚本引擎的所有脚本，比如：javascript, jruby, groovy 等，通过 type=javascript 参数设置脚本类型，缺省为 javascript。

基于脚本引擎的路由规则，如：

（function route(invokers) {
    var result = new java.util.ArrayList(invokers.size());
    for (i = 0; i < invokers.size(); i ++) {
        if ("10.20.153.10".equals(invokers.get(i).getUrl().getHost())) {
            result.add(invokers.get(i));
        }
    }
    return result;
} (invokers)）; // 表示立即执行方法

Route 功能
通过配置不同的 Route 规则，我们可以实现以下功能。

排除预发布机：

 => host != 172.22.3.91

白名单：

 host != 10.20.153.10,10.20.153.11 =>

黑名单：

 host = 10.20.153.10,10.20.153.11 =>

服务寄宿在应用上，只暴露一部分的机器，防止整个集群挂掉：

 => host = 172.22.3.1*,172.22.3.2*

为重要应用提供额外的机器：

 application != kylin => host != 172.22.3.95,172.22.3.96

读写分离：

 method = find*,list*,get*,is* => host = 172.22.3.94,172.22.3.95,172.22.3.96
 method != find*,list*,get*,is* => host = 172.22.3.97,172.22.3.98

前后台分离：

 application = bops => host = 172.22.3.91,172.22.3.92,172.22.3.93
 application != bops => host = 172.22.3.94,172.22.3.95,172.22.3.96

隔离不同机房网段：

 host != 172.22.3.* => host != 172.22.3.*

提供者与消费者部署在同集群内，本机只访问本机的服务：

 => host = $host

灰度发布例子:

灰度发布是指在黑与白之间，能够平滑过渡的一种发布方式。AB test就是一种灰度发布方式，让一部分用户继续用A，一部分用户开始用B，如果用户对B没有什么反对意见，那么逐步扩大范围，把所有用户都迁移到B上面来。灰度发布可以保证整体系统的稳定，在初始灰度的时候就可以发现、调整问题，以保证其影响度。

provider 192.168.100.38 192.168.48.32

1. 发布192.168.48.32，切断192.168.48.32访问流量（不匹配， 已禁用），然后进行服务的发布。
2. 192.168.48.32发布成功后，恢复192.168.48.32的流量，切断192.168.100.38，继续发布192.168.100.38

（19）集群容错之cluster集群

Cluster将Directory中的多个Invoker伪装成一个Invoker来容错，调用失败重试。

在服务引用在加入join（）方法

@SPI(FailoverCluster.NAME)//失败转移，当失败的时候重试其他服务器
public interface Cluster {
    /**
     * Merge the directory invokers to a virtual invoker.
     *
     * @param <T>
     * @param directory
     * @return cluster invoker
     * @throws RpcException
     */
    @Adaptive
    <T> Invoker<T> join(Directory<T> directory) throws RpcException;
}

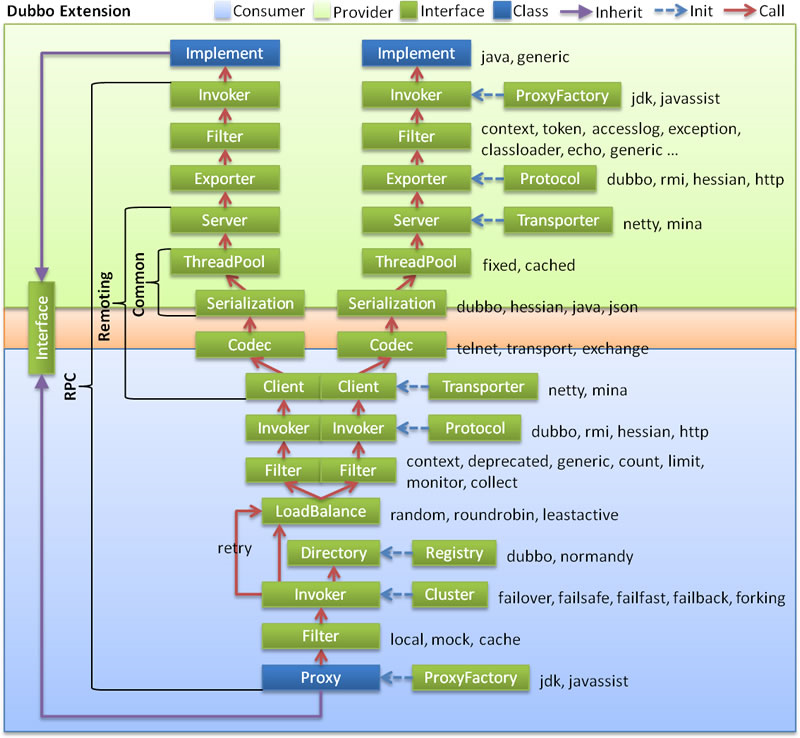

Cluster有八个实现类，也就是有八个集群算法

1. FailoverCluster：（默认）失败转移，当出现失败，重试其它服务器，通常用于读操作，但重试会带来更长延迟。
2. FailfastCluster：快速失败，只发起一次调用，失败立即报错，通常用于非幂等性的写操作。
3. FailbackCluster：失败自动恢复，后台记录失败请求，定时重发，通常用于消息通知操作。
4. FailsafeCluster：失败安全，出现异常时，直接忽略，通常用于写入审计日志等操作。
5. ForkingCluster： 并行调用，只要一个成功即返回，通常用于实时性要求较高的操作，但需要浪费更多服务资源。
6. BroadcastCluster: 广播调用。遍历所有Invokers, 逐个调用每个调用catch住异常不影响其他invoker调用
7. MergeableCluster: 分组聚合， 按组合并返回结果，比如菜单服务，接口一样，但有多种实现，用group区分，现在消费方需从每种group中调用一次返回结果，合并结果返回，这样就可以实现聚合菜单项。
8. AvailableCluster: 获取可用的调用。遍历所有Invokers判断Invoker.isAvalible,只要一个有为true直接调用返回，不管成不成功

失败转移源码
失败转移和快速失败的区别，是失败转移出现异常会存储异常，而快速失败出现异常会直接抛出去

public class FailoverClusterInvoker<T> extends AbstractClusterInvoker<T> {
    private static final Logger logger = LoggerFactory.getLogger(FailoverClusterInvoker.class);
    public FailoverClusterInvoker(Directory<T> directory) {
        super(directory);
    }
    @Override
    @SuppressWarnings({"unchecked", "rawtypes"})
    public Result doInvoke(Invocation invocation, final List<Invoker<T>> invokers, LoadBalance loadbalance) throws RpcException {
        List<Invoker<T>> copyinvokers = invokers;
        checkInvokers(copyinvokers, invocation);
        String methodName = RpcUtils.getMethodName(invocation);
        //获取重试的次数，默认是3
        int len = getUrl().getMethodParameter(methodName, Constants.RETRIES_KEY, Constants.DEFAULT_RETRIES) + 1;
        if (len <= 0) {
            len = 1;
        }
        // retry loop.
        RpcException le = null; // last exception.
        List<Invoker<T>> invoked = new ArrayList<Invoker<T>>(copyinvokers.size()); // invoked invokers.
        Set<String> providers = new HashSet<String>(len);
        for (int i = 0; i < len; i++) {
            //重试时，进行重新选择，避免重试时invoker列表已发生变化
            //注意：如果列表发生变化，那么invoker判断会失效，因为invoker示例已经改变
            if (i > 0) {
                checkWhetherDestroyed();
                copyinvokers = list(invocation);
                // check again
                checkInvokers(copyinvokers, invocation);
            }
            //从负载均衡获取一个invoker
            Invoker<T> invoker = select(loadbalance, invocation, copyinvokers, invoked);
            invoked.add(invoker);
            RpcContext.getContext().setInvokers((List) invoked);
            try {
                Result result = invoker.invoke(invocation);
                if (le != null && logger.isWarnEnabled()) {
                    logger.warn("Although retry the method " + methodName
                            + " in the service " + getInterface().getName()
                            + " was successful by the provider " + invoker.getUrl().getAddress()
                            + ", but there have been failed providers " + providers
                            + " (" + providers.size() + "/" + copyinvokers.size()
                            + ") from the registry " + directory.getUrl().getAddress()
                            + " on the consumer " + NetUtils.getLocalHost()
                            + " using the dubbo version " + Version.getVersion() + ". Last error is: "
                            + le.getMessage(), le);
                }
                return result;
            } catch (RpcException e) {
                if (e.isBiz()) { // biz exception.
                    throw e;
                }
                le = e;
            } catch (Throwable e) {
                le = new RpcException(e.getMessage(), e);
            } finally {
                providers.add(invoker.getUrl().getAddress());
            }
        }
        throw new RpcException(le.getCode(), "Failed to invoke the method "
                + methodName + " in the service " + getInterface().getName()
                + ". Tried " + len + " times of the providers " + providers
                + " (" + providers.size() + "/" + copyinvokers.size()
                + ") from the registry " + directory.getUrl().getAddress()
                + " on the consumer " + NetUtils.getLocalHost() + " using the dubbo version "
                + Version.getVersion() + ". Last error is: "
                + le.getMessage(), le.getCause() != null ? le.getCause() : le);
    }
}
