Tomcat基础

一、Tomcat顶层架构

俗话说，站在巨人的肩膀上看世界，一般学习的时候也是先总览一下整体，然后逐个部分个个击破，最后形成思路，了解具体细节，Tomcat的结构很复杂，但是 Tomcat 非常的模块化，找到了 Tomcat最核心的模块，问题才可以游刃而解，了解了Tomcat的整体架构对以后深入了解Tomcat来说至关重要！

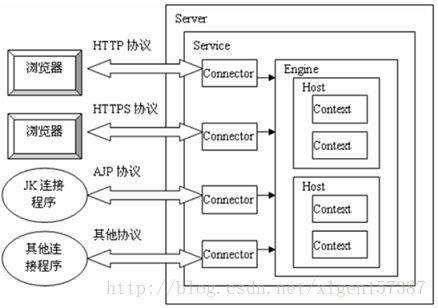

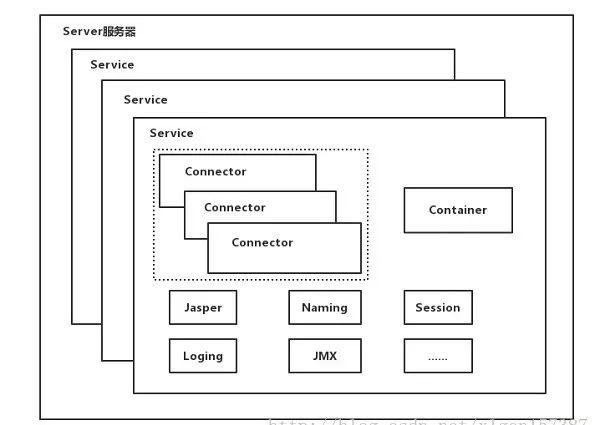

先上一张Tomcat的顶层结构图（图A），如下：

Tomcat中最顶层的容器是Server，代表着整个服务器，从上图中可以看出，一个Server可以包含至少一个Service，用于具体提供服务。

Service主要包含两个部分：Connector和Container。从上图中可以看出 Tomcat 的心脏就是这两个组件，他们的作用如下：

1、Connector用于处理连接相关的事情，并提供Socket与Request和Response相关的转化;
2、Container用于封装和管理Servlet，以及具体处理Request请求；

一个Tomcat中只有一个Server，一个Server可以包含多个Service，一个Service只有一个Container，但是可以有多个Connectors，这是因为一个服务可以有多个连接，如同时提供Http和Https链接，也可以提供向相同协议不同端口的连接,示意图如下（Engine、Host、Context下边会说到）：

多个 Connector 和一个 Container 就形成了一个 Service，有了 Service 就可以对外提供服务了，但是 Service 还要一个生存的环境，必须要有人能够给她生命、掌握其生死大权，那就非 Server 莫属了！所以整个 Tomcat 的生命周期由 Server 控制。

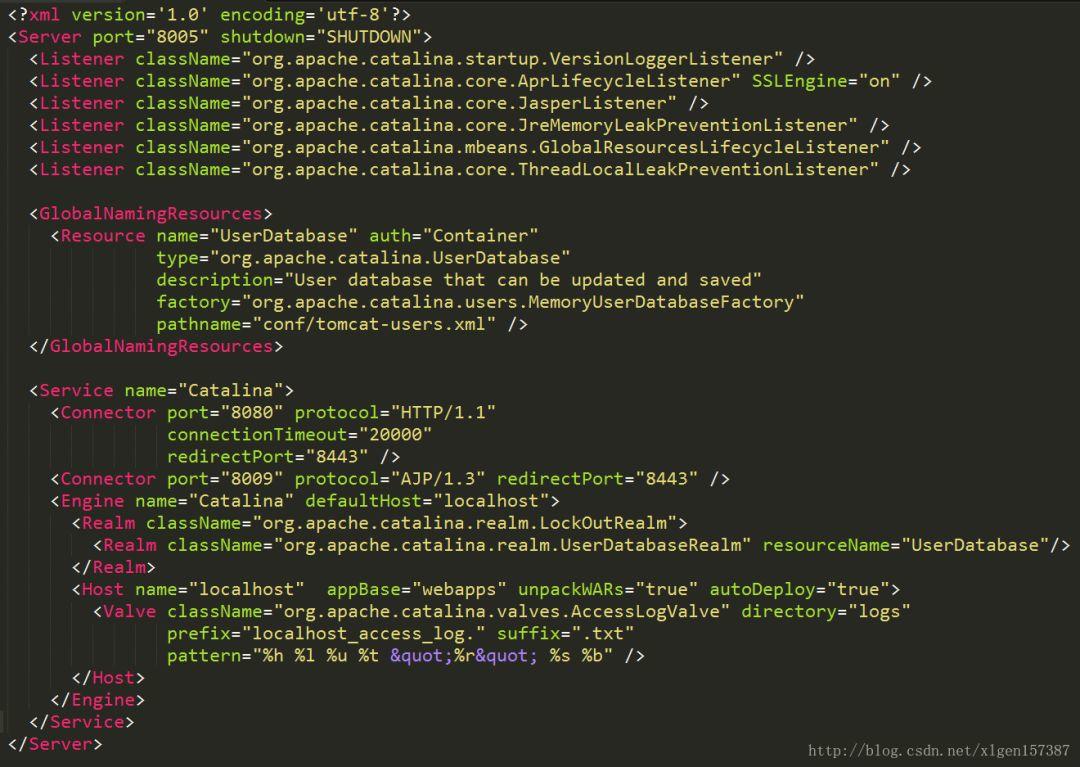

另外，上述的包含关系或者说是父子关系，都可以在tomcat的conf目录下的server.xml配置文件中看出，下图是删除了注释内容之后的一个完整的server.xml配置文件（Tomcat版本为8.0）

详细的配置文件文件内容可以到Tomcat官网查看：
http://tomcat.apache.org/tomcat-8.0-doc/index.html

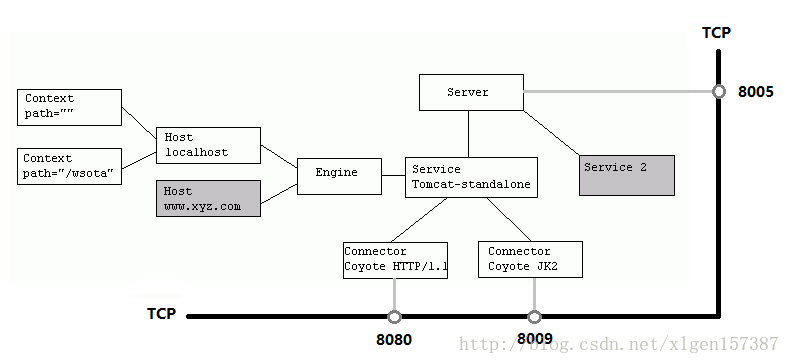

上边的配置文件，还可以通过下边的一张结构图更清楚的理解：

Server标签设置的端口号为8005，shutdown=”SHUTDOWN” ，表示在8005端口监听“SHUTDOWN”命令，如果接收到了就会关闭Tomcat。一个Server有一个Service，当然还可以进行配置，一个Service有多个，Service左边的内容都属于Container的，Service下边是Connector。

二、Tomcat顶层架构小结：

（1）Tomcat中只有一个Server，一个Server可以有多个Service，一个Service可以有多个Connector和一个Container；
（2） Server掌管着整个Tomcat的生死大权；
（4）Service 是对外提供服务的；
（5）Connector用于接受请求并将请求封装成Request和Response来具体处理；
（6）Container用于封装和管理Servlet，以及具体处理request请求；

知道了整个Tomcat顶层的分层架构和各个组件之间的关系以及作用，对于绝大多数的开发人员来说Server和Service对我们来说确实很远，而我们开发中绝大部分进行配置的内容是属于Connector和Container的，所以接下来介绍一下Connector和Container。

三、Connector和Container的微妙关系

由上述内容我们大致可以知道一个请求发送到Tomcat之后，首先经过Service然后会交给我们的Connector，Connector用于接收请求并将接收的请求封装为Request和Response来具体处理，Request和Response封装完之后再交由Container进行处理，Container处理完请求之后再返回给Connector，最后在由Connector通过Socket将处理的结果返回给客户端，这样整个请求的就处理完了！

Connector最底层使用的是Socket来进行连接的，Request和Response是按照HTTP协议来封装的，所以Connector同时需要实现TCP/IP协议和HTTP协议！

Tomcat既然处理请求，那么肯定需要先接收到这个请求，接收请求这个东西我们首先就需要看一下Connector！

四、Connector架构分析

Connector用于接受请求并将请求封装成Request和Response，然后交给Container进行处理，Container处理完之后在交给Connector返回给客户端。

因此，我们可以把Connector分为四个方面进行理解：

（1）Connector如何接受请求的？
（2）如何将请求封装成Request和Response的？
（3）封装完之后的Request和Response如何交给Container进行处理的？
（4）Container处理完之后如何交给Connector并返回给客户端的？

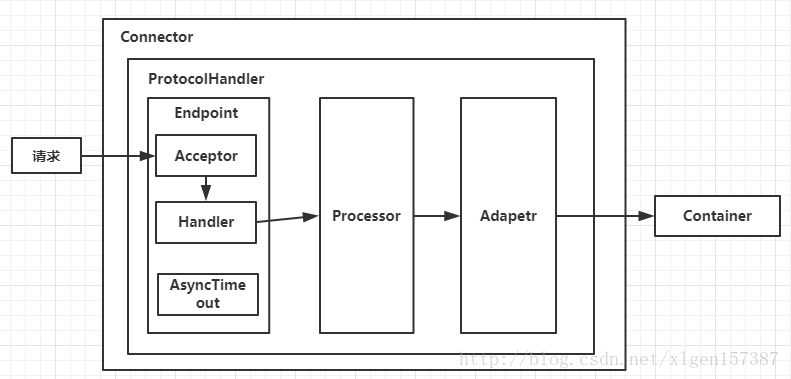

首先看一下Connector的结构图（图B），如下所示：

Connector就是使用ProtocolHandler来处理请求的，不同的ProtocolHandler代表不同的连接类型，比如：Http11Protocol使用的是普通Socket来连接的，Http11NioProtocol使用的是NioSocket来连接的。

其中ProtocolHandler由包含了三个部件：Endpoint、Processor、Adapter。

（1）Endpoint用来处理底层Socket的网络连接，Processor用于将Endpoint接收到的Socket封装成Request，Adapter用于将Request交给Container进行具体的处理。

（2）Endpoint由于是处理底层的Socket网络连接，因此Endpoint是用来实现TCP/IP协议的，而Processor用来实现HTTP协议的，Adapter将请求适配到Servlet容器进行具体的处理。

（3）Endpoint的抽象实现AbstractEndpoint里面定义的Acceptor和AsyncTimeout两个内部类和一个Handler接口。Acceptor用于监听请求，AsyncTimeout用于检查异步Request的超时，Handler用于处理接收到的Socket，在内部调用Processor进行处理。

至此，我们应该很轻松的回答（1）（2）（3）的问题了，但是（4）还是不知道，那么我们就来看一下Container是如何进行处理的以及处理完之后是如何将处理完的结果返回给Connector的？

五、Container架构分析

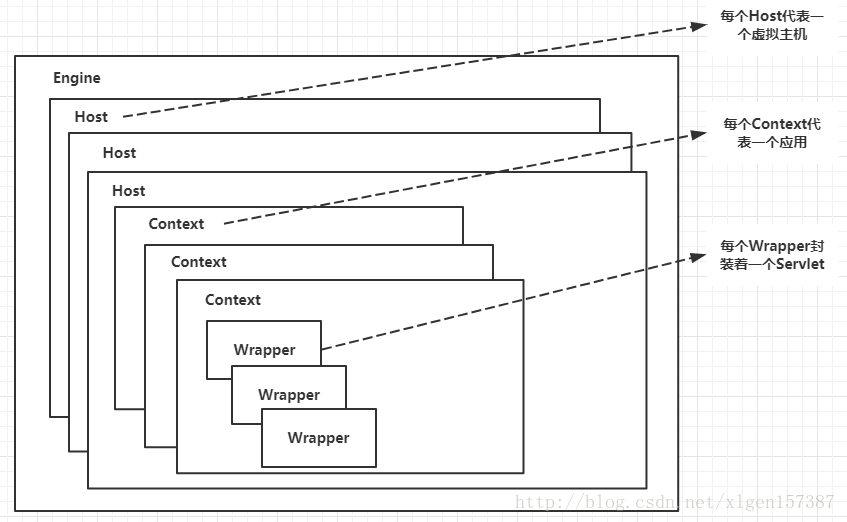

Container用于封装和管理Servlet，以及具体处理Request请求，在Connector内部包含了4个子容器，结构图如下（图C）：

4个子容器的作用分别是：

（1）Engine：引擎，用来管理多个站点，一个Service最多只能有一个Engine；
（2）Host：代表一个站点，也可以叫虚拟主机，通过配置Host就可以添加站点；
（3）Context：代表一个应用程序，对应着平时开发的一套程序，或者一个WEB-INF目录以及下面的web.xml文件；
（4）Wrapper：每一Wrapper封装着一个Servlet；

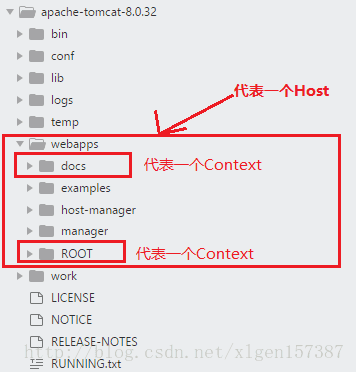

下面找一个Tomcat的文件目录对照一下，如下图所示：

Context和Host的区别是Context表示一个应用，我们的Tomcat中默认的配置下webapps下的每一个文件夹目录都是一个Context，其中ROOT目录中存放着主应用，其他目录存放着子应用，而整个webapps就是一个Host站点。

我们访问应用Context的时候，如果是ROOT下的则直接使用域名就可以访问，例如：www.ledouit.com,如果是Host（webapps）下的其他应用，则可以使用www.ledouit.com/docs进行访问，当然默认指定的根应用（ROOT）是可以进行设定的，只不过Host站点下默认的主营用是ROOT目录下的。

看到这里我们知道Container是什么，但是还是不知道Container是如何进行处理的以及处理完之后是如何将处理完的结果返回给Connector的？别急！下边就开始探讨一下Container是如何进行处理的！

六、Container如何处理请求的

Container处理请求是使用Pipeline-Valve管道来处理的！（Valve是阀门之意）

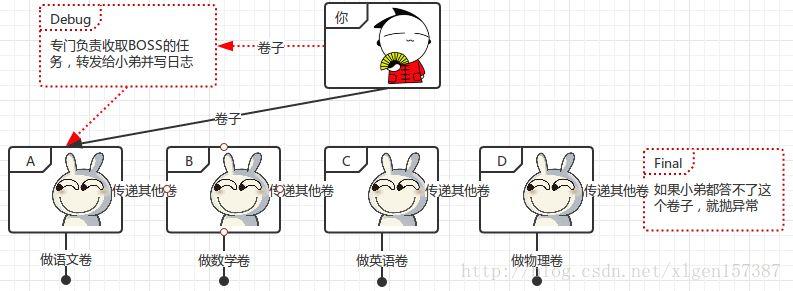

Pipeline-Valve是责任链模式，责任链模式是指在一个请求处理的过程中有很多处理者依次对请求进行处理，每个处理者负责做自己相应的处理，处理完之后将处理后的请求返回，再让下一个处理着继续处理。

但是！Pipeline-Valve使用的责任链模式和普通的责任链模式有些不同！区别主要有以下两点：

（1）每个Pipeline都有特定的Valve，而且是在管道的最后一个执行，这个Valve叫做BaseValve，BaseValve是不可删除的；

（2）在上层容器的管道的BaseValve中会调用下层容器的管道。

我们知道Container包含四个子容器，而这四个子容器对应的BaseValve分别在：StandardEngineValve、StandardHostValve、StandardContextValve、StandardWrapperValve。

Pipeline的处理流程图如下（图D）：

（1）Connector在接收到请求后会首先调用最顶层容器的Pipeline来处理，这里的最顶层容器的Pipeline就是EnginePipeline（Engine的管道）；

（2）在Engine的管道中依次会执行EngineValve1、EngineValve2等等，最后会执行StandardEngineValve，在StandardEngineValve中会调用Host管道，然后再依次执行Host的HostValve1、HostValve2等，最后在执行StandardHostValve，然后再依次调用Context的管道和Wrapper的管道，最后执行到StandardWrapperValve。

（3）当执行到StandardWrapperValve的时候，会在StandardWrapperValve中创建FilterChain，并调用其doFilter方法来处理请求，这个FilterChain包含着我们配置的与请求相匹配的Filter和Servlet，其doFilter方法会依次调用所有的Filter的doFilter方法和Servlet的service方法，这样请求就得到了处理！

（4）当所有的Pipeline-Valve都执行完之后，并且处理完了具体的请求，这个时候就可以将返回的结果交给Connector了，Connector在通过Socket的方式将结果返回给客户端。

图解Tomcat类加载机制

Tomcat的类加载机制是违反了双亲委托原则的，对于一些未加载的非基础类(Object,String等)，各个web应用自己的类加载器(WebAppClassLoader)会优先加载，加载不到时再交给commonClassLoader走双亲委托。
对于JVM来说：
因此，按照这个过程可以想到，如果同样在CLASSPATH指定的目录中和自己工作目录中存放相同的class，会优先加载CLASSPATH目录中的文件。

1、既然 Tomcat 不遵循双亲委派机制，那么如果我自己定义一个恶意的HashMap，会不会有风险呢？(阿里的面试官问)
答： 显然不会有风险，如果有，Tomcat都运行这么多年了，那群Tomcat大神能不改进吗？ tomcat不遵循双亲委派机制，只是自定义的classLoader顺序不同，但顶层还是相同的，
还是要去顶层请求classloader.
2、我们思考一下：Tomcat是个web容器， 那么它要解决什么问题：
1. 一个web容器可能需要部署两个应用程序，不同的应用程序可能会依赖同一个第三方类库的不同版本，不能要求同一个类库在同一个服务器只有一份，因此要保证每个应用程序的类库都是独立的，保证相互隔离。
2. 部署在同一个web容器中相同的类库相同的版本可以共享。否则，如果服务器有10个应用程序，那么要有10份相同的类库加载进虚拟机，这是扯淡的。
3. web容器也有自己依赖的类库，不能于应用程序的类库混淆。基于安全考虑，应该让容器的类库和程序的类库隔离开来。
4. web容器要支持jsp的修改，我们知道，jsp 文件最终也是要编译成class文件才能在虚拟机中运行，但程序运行后修改jsp已经是司空见惯的事情，否则要你何用？ 所以，web容器需要支持 jsp 修改后不用重启。
再看看我们的问题：Tomcat 如果使用默认的类加载机制行不行？
答案是不行的。为什么？我们看，第一个问题，如果使用默认的类加载器机制，那么是无法加载两个相同类库的不同版本的，默认的累加器是不管你是什么版本的，只在乎你的全限定类名，并且只有一份。第二个问题，默认的类加载器是能够实现的，因为他的职责就是保证唯一性。第三个问题和第一个问题一样。我们再看第四个问题，我们想我们要怎么实现jsp文件的热修改（楼主起的名字），jsp 文件其实也就是class文件，那么如果修改了，但类名还是一样，类加载器会直接取方法区中已经存在的，修改后的jsp是不会重新加载的。那么怎么办呢？我们可以直接卸载掉这jsp文件的类加载器，所以你应该想到了，每个jsp文件对应一个唯一的类加载器，当一个jsp文件修改了，就直接卸载这个jsp类加载器。重新创建类加载器，重新加载jsp文件。

Tomcat 如何实现自己独特的类加载机制？

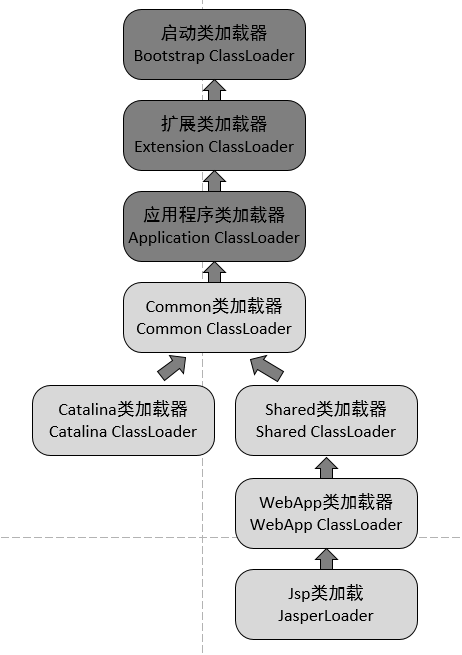

所以，Tomcat 是怎么实现的呢？牛逼的Tomcat团队已经设计好了。我们看看他们的设计图：

我们看到，前面3个类加载和默认的一致，CommonClassLoader、CatalinaClassLoader、SharedClassLoader和WebappClassLoader则是Tomcat自己定义的类加载器，它们分别加载/common/*、/server/*、/shared/*（在tomcat 6之后已经合并到根目录下的lib目录下）和/WebApp/WEB-INF/*中的Java类库。其中WebApp类加载器和Jsp类加载器通常会存在多个实例，每一个Web应用程序对应一个WebApp类加载器，每一个JSP文件对应一个Jsp类加载器。

• commonLoader：Tomcat最基本的类加载器，加载路径中的class可以被Tomcat容器本身以及各个Webapp访问；
• catalinaLoader：Tomcat容器私有的类加载器，加载路径中的class对于Webapp不可见；
• sharedLoader：各个Webapp共享的类加载器，加载路径中的class对于所有Webapp可见，但是对于Tomcat容器不可见；
• WebappClassLoader：各个Webapp私有的类加载器，加载路径中的class只对当前Webapp可见；

从图中的委派关系中可以看出：

CommonClassLoader能加载的类都可以被Catalina ClassLoader和SharedClassLoader使用，从而实现了公有类库的共用，而CatalinaClassLoader和Shared ClassLoader自己能加载的类则与对方相互隔离。 WebAppClassLoader可以使用SharedClassLoader加载到的类，但各个WebAppClassLoader实例之间相互隔离。 而JasperLoader的加载范围仅仅是这个JSP文件所编译出来的那一个.Class文件，它出现的目的就是为了被丢弃：当Web容器检测到JSP文件被修改时，会替换掉目前的JasperLoader的实例，并通过再建立一个新的Jsp类加载器来实现JSP文件的HotSwap功能。

好了，至此，我们已经知道了tomcat为什么要这么设计，以及是如何设计的，那么，tomcat 违背了java 推荐的双亲委派模型了吗？答案是：违背了。 我们前面说过：

双亲委派模型要求除了顶层的启动类加载器之外，其余的类加载器都应当由自己的父类加载器加载。

很显然，tomcat 不是这样实现，tomcat 为了实现隔离性，没有遵守这个约定，每个webappClassLoader加载自己的目录下的class文件，不会传递给父类加载器。

我们扩展出一个问题：如果tomcat 的 Common ClassLoader 想加载 WebApp ClassLoader 中的类，该怎么办？

看了前面的关于破坏双亲委派模型的内容，我们心里有数了，我们可以使用线程上下文类加载器实现，使用线程上下文加载器，可以让父类加载器请求子类加载器去完成类加载的动作。牛逼吧。

类加载

　　在JVM中并不是一次性把所有的文件都加载到，而是一步一步的，按照需要来加载。
　　比如JVM启动时，会通过不同的类加载器加载不同的类。当用户在自己的代码中，需要某些额外的类时，再通过加载机制加载到JVM中，并且存放一段时间，便于频繁使用。
　　因此使用哪种类加载器、在什么位置加载类都是JVM中重要的知识。

JVM类加载

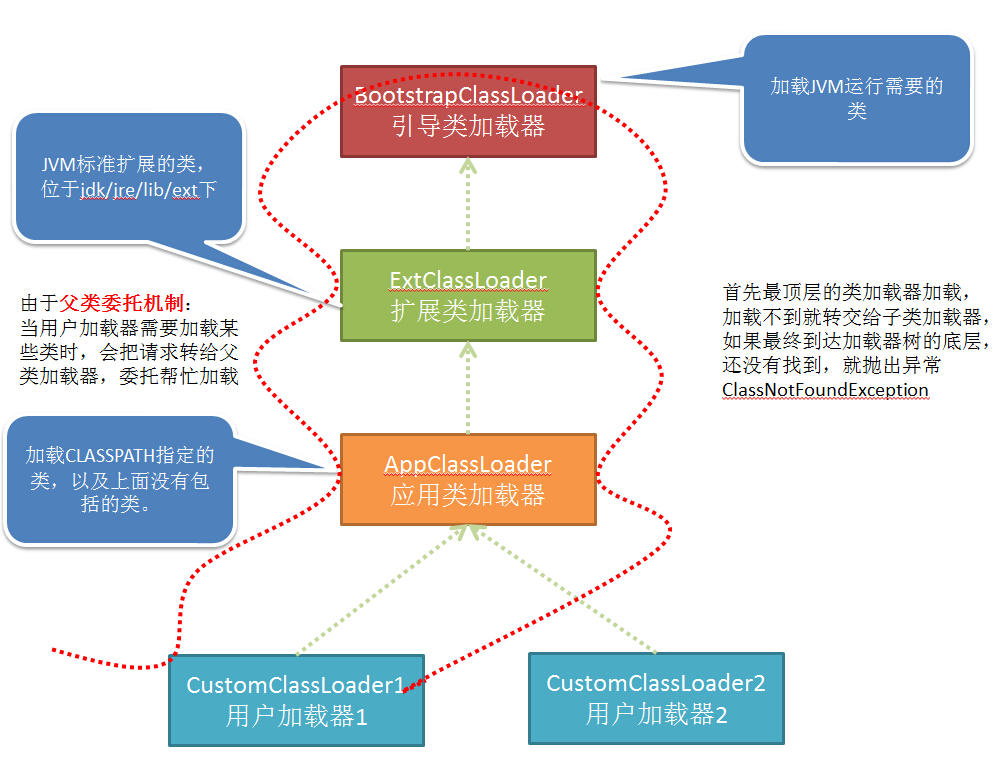

　　JVM类加载采用 父类委托机制，如下图所示：

　　JVM中包括集中类加载器：
　　1 BootStrapClassLoader 引导类加载器
　　2 ExtClassLoader 扩展类加载器
　　3 AppClassLoader 应用类加载器
　　4 CustomClassLoader 用户自定义类加载器
　　他们的区别上面也都有说明。需要注意的是，不同的类加载器加载的类是不同的，因此如果用户加载器1加载的某个类，其他用户并不能够使用。

　　当JVM运行过程中，用户需要加载某些类时，会按照下面的步骤（父类委托机制）：
　　1 用户自己的类加载器，把加载请求传给父加载器，父加载器再传给其父加载器，一直到加载器树的顶层。
　　2 最顶层的类加载器首先针对其特定的位置加载，如果加载不到就转交给子类。
　　3 如果一直到底层的类加载都没有加载到，那么就会抛出异常ClassNotFoundException。
　　因此，按照这个过程可以想到，如果同样在CLASSPATH指定的目录中和自己工作目录中存放相同的class，会优先加载CLASSPATH目录中的文件。

Tomcat类加载

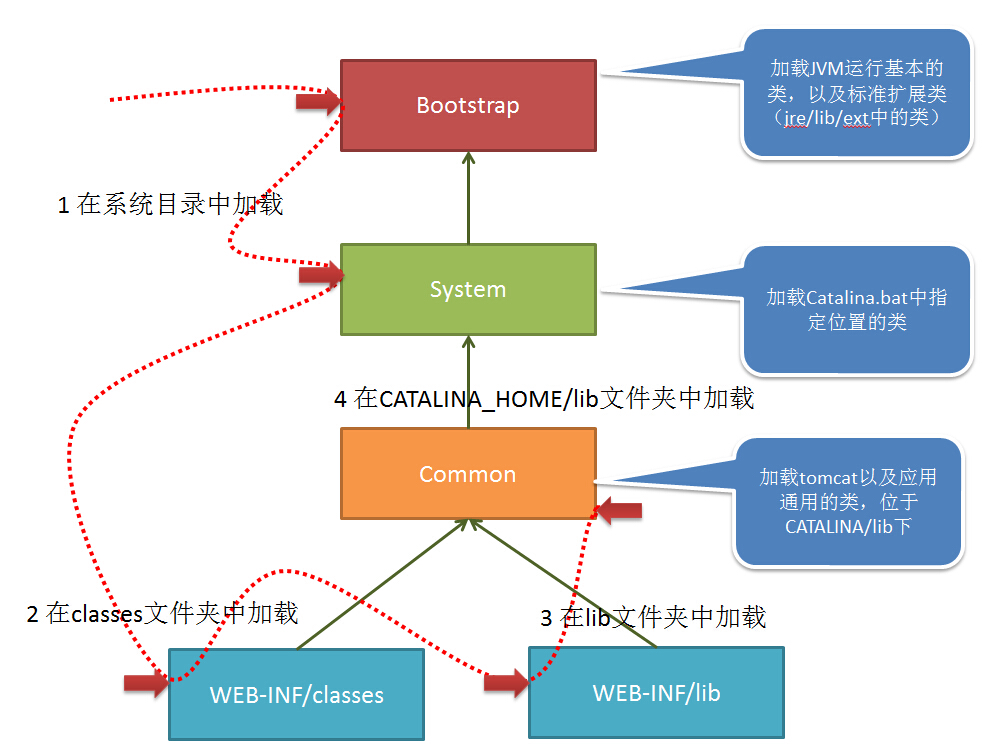

　　在tomcat中类的加载稍有不同，如下图：

　　当tomcat启动时，会创建几种类加载器：
　　1 Bootstrap 引导类加载器
　　加载JVM启动所需的类，以及标准扩展类（位于jre/lib/ext下）
　　2 System 系统类加载器

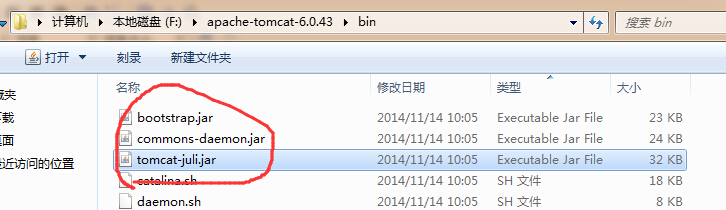

　　加载tomcat启动的类，比如bootstrap.jar，通常在catalina.bat或者catalina.sh中指定。位于CATALINA_HOME/bin下。

　　3 Common 通用类加载器
　　加载tomcat使用以及应用通用的一些类，位于CATALINA_HOME/lib下，比如servlet-api.jar

　　4 webapp 应用类加载器
　　每个应用在部署后，都会创建一个唯一的类加载器。该类加载器会加载位于 WEB-INF/lib下的jar文件中的class 和 WEB-INF/classes下的class文件。

　　当应用需要到某个类时，则会按照下面的顺序进行类加载：
　　1 使用bootstrap引导类加载器加载
　　2 使用system系统类加载器加载
　　3 使用应用类加载器在WEB-INF/classes中加载
　　4 使用应用类加载器在WEB-INF/lib中加载
　　5 使用common类加载器在CATALINA_HOME/lib中加载

问题扩展

　　通过对上面tomcat类加载机制的理解，就不难明白 为什么java文件放在Eclipse中的src文件夹下会优先jar包中的class?
　　这是因为Eclipse中的src文件夹中的文件java以及webContent中的JSP都会在tomcat启动时，被编译成class文件放在 WEB-INF/class 中。
　　而Eclipse外部引用的jar包，则相当于放在 WEB-INF/lib 中。
　　因此肯定是 java文件或者JSP文件编译出的class优先加载。
　　通过这样，我们就可以简单的把java文件放置在src文件夹中，通过对该java文件的修改以及调试，便于学习拥有源码java文件、却没有打包成xxx-source的jar包。

　　另外呢，开发者也会因为粗心而犯下面的错误。
　　在 CATALINA_HOME/lib 以及 WEB-INF/lib 中放置了 不同版本的jar包，此时就会导致某些情况下报加载不到类的错误。
　　还有如果多个应用使用同一jar包文件，当放置了多份，就可能导致 多个应用间 出现类加载不到的错误。

1. java类加载器

近来了解tomcat的类加载机制，所以先回顾一下java虚拟机类加载器，如果从java虚拟机的角度来看的话，其实类加载器只分为两种：一种是启动类加载器(即Bootstrap ClassLoader)，通过使用JNI来实现，我们无法获取到到它的实例；另一种则是java语言实现java.lang.ClassLoader的子类。一般从我们的角度来看，会根据类加载路径会把类加载器分为3种：Bootstrap ClassLoader,ExtClassLoader,AppClassLoader.后两者是sun.misc.Launcher类的内部类，而前者在JDK源码中是没有与之对应的类的，倒是在sun.misc.Launcher中可以看到一些它的加载路径信息。如果找不到sun的源码，可以下载OpenJDK的来看一下。
Bootstrap ClassLoader： 引导类加载器，从%JAVA_RUNTIME_JRE%/lib目录加载，但并不是将该目录所有的类库都加载，它会加载一些符合文件名称的，例如：rt.jar,resources.jar等。在sun.misc.Launcher源码中也可以看得它的加载路径：

private static String bootClassPath = System.getProperty("sun.boot.class.path");

或者配置-Xbootclasspath参数指定加载的路径，通过获取环境变量sun.boot.class.path看一下到底具体加载了那些类：

D:\Program Files\Java\jdk1.7.0_67\jre\lib\resources.jar
D:\Program Files\Java\jdk1.7.0_67\jre\lib\rt.jar
D:\Program Files\Java\jdk1.7.0_67\jre\lib\sunrsasign.jar
D:\Program Files\Java\jdk1.7.0_67\jre\lib\jsse.jar
D:\Program Files\Java\jdk1.7.0_67\jre\lib\jce.jar
D:\Program Files\Java\jdk1.7.0_67\jre\lib\charsets.jar
D:\Program Files\Java\jdk1.7.0_67\jre\lib\jfr.jar
D:\Program Files\Java\jdk1.7.0_67\jre\classes

Extension ClassLoader：扩展类加载器，实现类为sun.misc.Launcher$ExtClassLoader，加载%JAVA_RUNTIME_JRE%/lib/ext/目录下的jar包，也可以在sun.misc.Launcher源码中也可以看得它的加载路径：

String s = System.getProperty("java.ext.dirs");

通过获取java.ext.dirs环境变量打印一下：

D:\Program Files\Java\jdk1.7.0_67\jre\lib\ext

Appication ClassLoader：应用程序类加载器，或者叫系统类加载器，实现类为sun.misc.Launcher$AppClassLoader。从sun.misc.Launcher的构造函数中可以看到，当AppClassLoader被初始化以后，它会被设置为当前线程的上下文类加载器以及保存到Launcher类的loader属性中，而通过ClassLoader.getSystemClassLoader()获取的也正是该类加载器(Launcher.loader)。应用类加载器从用户类路径中加载类库，可以在源码中看到：

final String s = System.getProperty("java.class.path");

1.1 类关系

由图看到Bootstrap ClassLoader并不在继承链上，因为它是java虚拟机内置的类加载器，对外不可见。可以看到顶层ClassLoader有一个parent属性，用来表示着类加载器之间的层次关系（双亲委派模型）；注意，ExtClassLoader类在初始化时显式指定了parent为null，所以它的父类加载器默认为Bootstrap ClassLoader。在tomcat中都是通过扩展URLClassLoader来实现自己的类加载器。

1.2 双亲委托模型

这3种类加载器之间存在着父子关系(区别于java里的继承)，子加载器保存着父加载器的引用。当一个类加载器需要加载一个目标类时，会先委托父加载器去加载，然后父加载器会在自己的加载路径中搜索目标类，父加载器在自己的加载范围中找不到时，才会交还给子加载器加载目标类。
采用双亲委托模式可以避免类加载混乱，而且还将类分层次了，例如java中lang包下的类在jvm启动时就被启动类加载器加载了，而用户一些代码类则由应用程序类加载器(AppClassLoader)加载，基于双亲委托模式，就算用户定义了与lang包中一样的类，最终还是由应用程序类加载器委托给启动类加载器去加载，这个时候启动类加载器发现已经加载过了lang包下的类了，所以两者都不会再重新加载。当然，如果使用者通过自定义的类加载器可以强行打破这种双亲委托模型，但也不会成功的，java安全管理器抛出将会抛出java.lang.SecurityException异常。

1. 启动类加载器是扩展类加载器的父类加载器：扩展类加载器在sun.misc.Launcher构造函数中被初始化，它的父类加载器被设置了为null，那为什么还说启动类加载器是它的父加载器？看一下ClassLoader.loadClass()方法：

   protected Class<?> loadClass(String name, boolean resolve)
        throws ClassNotFoundException
    {
        synchronized (getClassLoadingLock(name)) {
            // 首先，查找该类是否已经被加载过了
            Class c = findLoadedClass(name);
            if (c == null) {  //未被加载过
                long t0 = System.nanoTime();
                try {
                    if (parent != null) {  // 父类加载器不为null，则调用父类加载器尝试加载
                        c = parent.loadClass(name, false);
                    } else {   // 父类加载器为null，则调用本地方法，交由启动类加载器加载，所以说ExtClassLoader的父类加载器为Bootstrap ClassLoader
                        c = findBootstrapClassOrNull(name);
                    }
                } catch (ClassNotFoundException e) {
                }
                if (c == null) { //仍然加载不到，只能由本加载器通过findClass去加载
                    long t1 = System.nanoTime();
                    c = findClass(name);
                    // this is the defining class loader; record the stats
                    sun.misc.PerfCounter.getParentDelegationTime().addTime(t1 - t0);
                    sun.misc.PerfCounter.getFindClassTime().addElapsedTimeFrom(t1);
                    sun.misc.PerfCounter.getFindClasses().increment();
                }
            }
            if (resolve) {
                resolveClass(c);
            }
            return c;
        }
    }

从代码中看到，如果parent==null，将会由启动类加载器尝试加载，所以扩展类加载器的父类加载器是启动类加载器。

1. 扩展类加载器是应用程序类加载器的父类加载器：这个比较好理解，依然是在sun.misc.Launcher构造函数初始化应用程序类加载器时，指定了ExtClassLoader为AppClassLoader的父类加载器:

   loader = AppClassLoader.getAppClassLoader(extcl);//loader是ClassLoader的属性,extcl是扩展类加载器实例

2. 应用程序类加载器是自定义类加载器的父类加载器：这里指的是使用默认构造函数进行自定义类加载器(否则 你可以指定parent来构造一个父加载器为ExtClassLoader的自定义类加载器)，无论是通过扩展ClassLoader还是URLClassLoader最终都会获取系统类加载器(AppClassLoader)作为父类加载器：

   protected ClassLoader() {
        //调用getSystemClassLoader方法获取系统类加载器作为父类加载器
        this(checkCreateClassLoader(), getSystemClassLoader());
    }
   public static ClassLoader getSystemClassLoader() {
        initSystemClassLoader(); //初始化系统类加载器
        .....
        return scl;
    }
   private static synchronized void initSystemClassLoader() {
        ......
        sun.misc.Launcher l = sun.misc.Launcher.getLauncher();
        ......
        scl = l.getClassLoader();  //这里拿到的就是在Launcher构造函数中构造的AppClassLoader实例
        ......
        }
    }

2. tomcat7类加载器

tomcat作为一个java web容器，也有自己的类加载机制，通过自定义的类加载机制以实现共享类库的抽取，不同web应用之间的资源隔离还有热加载等功能。除了一些java自身的一些类加载器处，它实现的主要类加载器有：Common ClassLoader,Catalina ClassLoader,Shared ClassLoader以及WebApp ClassLoader.通过下面类关系图以及逻辑关系图，同时对比上文内容梳理这些类加载器之间的关系。

2.1 类关系图

从图中看到了Common,Catalina,Shared类加载器是URLClassLoader类的一个实例，只是它们的类加载路径不一样，在tomcat/conf/catalina.properties配置文件中配置(common.loader,server.loader,shared.loader).WebAppClassLoader继承自WebAppClassLoaderBase,基本所有逻辑都在WebAppClassLoaderBase为中实现了，可以看出tomcat的所有类加载器都是以URLClassLoader为基础进行扩展。

2.2 逻辑关系图

上面说到Common,Catalina,Shared类加载器是URLClassLoader类的一个实例，在默认的配置中，它们其实都是同一个对象，即commonLoader，结合初始化时的代码(只保留关键代码)：

private void initClassLoaders() {
        commonLoader = createClassLoader("common", null);  // commonLoader的加载路径为common.loader
        if( commonLoader == null ) {
            commonLoader=this.getClass().getClassLoader();
        }
        catalinaLoader = createClassLoader("server", commonLoader); // 加载路径为server.loader，默认为空，父类加载器为commonLoader
        sharedLoader = createClassLoader("shared", commonLoader); // 加载路径为shared.loader，默认为空，父类加载器为commonLoader
    }
 private ClassLoader createClassLoader(String name, ClassLoader parent) throws Exception {
        String value = CatalinaProperties.getProperty(name + ".loader");
        if ((value == null) || (value.equals("")))
            return parent;      // catalinaLoader与sharedLoader的加载路径均为空，所以直接返回commonLoader对象，默认3者为同一个对象
    }

在上面的代码初始化时很明确是指出了，catalina与shared类加载器的父类加载器为common类加载器，而初始化commonClassLoader时父类加载器设置为null，最终会调到createClassLoader静态方法：

public static ClassLoader createClassLoader(List<Repository> repositories,
                                                final ClassLoader parent)
        throws Exception {
        .....
        return AccessController.doPrivileged(
                new PrivilegedAction<URLClassLoader>() {
                    @Override
                    public URLClassLoader run() {
                        if (parent == null)
                            return new URLClassLoader(array);  //该构造方法默认获取系统类加载器为父类加载器，即AppClassLoader
                        else
                            return new URLClassLoader(array, parent);
                    }
                });
    }

在createClassLoader中指定参数parent==null时，最终会以系统类加载器(AppClassLoader)作为父类加载器，这解释了为什么commonClassLoader的父类加载器是AppClassLoader.
一个web应用对应着一个StandardContext实例，每个web应用都拥有独立web应用类加载器(WebClassLoader)，这个类加载器在StandardContext.startInternal()中被构造了出来：

if (getLoader() == null) {
            WebappLoader webappLoader = new WebappLoader(getParentClassLoader());
            webappLoader.setDelegate(getDelegate());
            setLoader(webappLoader);
        }

这里getParentClassLoader()会获取父容器StandarHost.parentClassLoader对象属性，而这个对象属性是在Catalina$SetParentClassLoaderRule.begin()初始化，初始化的值其实就是Catalina.parentClassLoader对象属性，再来跟踪一下Catalina.parentClassLoader，在Bootstrap.init()时通过反射调用了Catalina.setParentClassLoader()，将Bootstrap.sharedLoader属性设置为Catalina.parentClassLoader，所以WebClassLoader的父类加载器是Shared ClassLoader.

2.3 类加载逻辑

tomcat的类加载机制是违反了双亲委托原则的，对于一些未加载的非基础类(Object,String等)，各个web应用自己的类加载器(WebAppClassLoader)会优先加载，加载不到时再交给commonClassLoader走双亲委托。具体的加载逻辑位于WebAppClassLoaderBase.loadClass()方法中，代码篇幅长，这里以文字描述加载一个类过程：

1. 先在本地缓存中查找是否已经加载过该类(对于一些已经加载了的类，会被缓存在resourceEntries这个数据结构中)，如果已经加载即返回，否则 继续下一步。
2. 让系统类加载器(AppClassLoader)尝试加载该类，主要是为了防止一些基础类会被web中的类覆盖，如果加载到即返回，返回继续。
3. 前两步均没加载到目标类，那么web应用的类加载器将自行加载，如果加载到则返回，否则继续下一步。
4. 最后还是加载不到的话，则委托父类加载器(Common ClassLoader)去加载。

第3第4两个步骤的顺序已经违反了双亲委托机制，除了tomcat之外，JDBC,JNDI,Thread.currentThread().setContextClassLoader();等很多地方都一样是违反了双亲委托。

参考：图解Tomcat类加载机制
参考：深入理解 Tomcat（四）Tomcat 类加载器之为何违背双亲委派模型
参考：java与tomcat7类加载机制
原文地址：https://www.yuque.com/lobotomy/java/klb7vg
