前文提要

iOS 底层探索文章系列

一、分析 alloc 流程
二、结构体内存对齐分析
三、isa结构分析
四、类的结构分析
五、isa 经典面试题
六、cache_t 分析

我们在前面探索了对象和类的底层原理，接下来我们要探索一下方法的本质，而在探索之前，我们先简单了解 Runtime 的知识点。

1、`Runtime` 简介

1.1 `Runtime` 版本

首先 Runtime 分为两个版本，legacy 和 modern，分别对应 Objective-C 1.0 和 Objective-C 2.0。我们通常只需要专注于 modern 版本即可。

1.2 `Runtime` 三种交互方式

我们与 Runtime 的交互有以下三种方式

直接在 OC 层进行交互：比如 @selector；
NSObjCRuntime 的：NSSelectorFromString 方法；
Runtime API： sel_registerName。

2、探索方法的本质

2.1 `clang` 重写

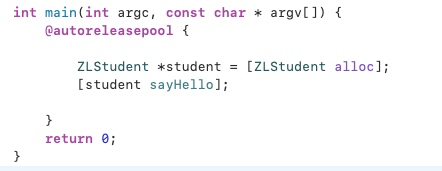

我们先将下面这段代码进行 clang 重写

int main(int argc, const char * argv[]) {
    /* @autoreleasepool */ { __AtAutoreleasePool __autoreleasepool;
        ZLStudent *student = ((ZLStudent *(*)(id, SEL))(void *)objc_msgSend)((id)objc_getClass("ZLStudent"), sel_registerName("alloc"));
        ((void (*)(id, SEL))(void *)objc_msgSend)((id)student, sel_registerName("sayHello"));
    }
    return 0;
}

我们可以看到，经过重写之后，sayHello 方法在底层其实就是一个消息的发送。我们把上面的发送消息的代码简化一下：

ZLStudent *student = objc_msgSend((id)objc_getClass("ZLStudent"), sel_registerName("alloc"));
objc_msgSend((id)student, sel_registerName("sayHello"));

如果要在工程当中直接使用 objc_msgSend API，我们需要导入头文件 <objc/message.h> 和将 Enbale Strict Checking of objc_msgSend Calls 设置为 NO，这样才不会报错。

接下来我们打印一下结果，

可以看到，也是可以正常调用方法的，由此可见，真正发送消息的地方是 objc_msgSend，这个方法有基本的两个参数，第一个参数是消息的接收者为 id 类型，第二个参数是方法编号为 SEL 类型。

2.2 发送方法的几种形式

上诉代码表示的是向对象 student 发送 sayHello 消息

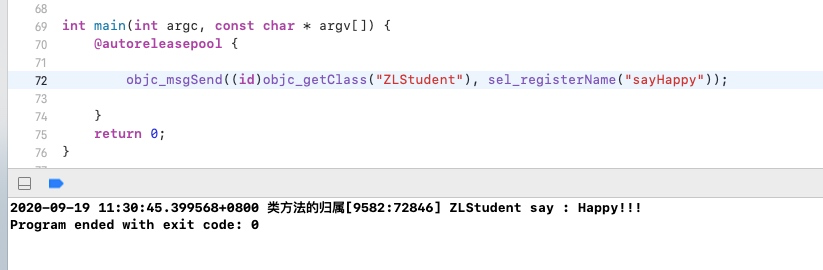

上述代码表示向 ZLStudent 这个类发送 sayHappy 消息。

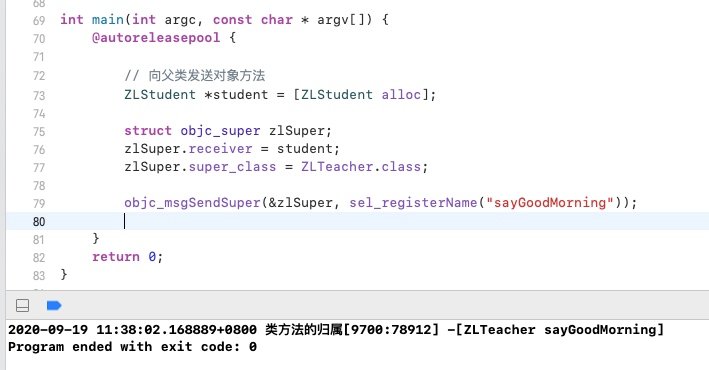

上述代码表示向父类 ZLTeacher 发送 sayGoodMorning 消息。

上述代码表示向父类的类，也就是 ZLTeacher 类对象的元类发送 sayByebye 消息。

3、探索 `objc_msgSend`（重点）

objc_msgSend 之所以采用汇编来实现，有以下两种主要因素：

汇编更容易能被机器识别
参数未知、类型未知对于 C 和 C++ 来说不如汇编更得心应手

3.1 消息查找机制

消息查找机制分为两个机制

快速流程
慢速流程

接下来我们开始本文的重点，针对 方法缓存 cache_t 的分析（本文采用的源码版本为 objc4-781 )

3.2 `cache_t` 源码分析

我们知道，当我们的 OC 项目在编译完成之后，类的实例方法(方法编号 SEL 和函数指针地址 IMP)会保存在类的方法列表中。

OC 为了实现其动态性，将 方法的调用包装成了 SEL 寻找 IMP 的过程。我们可以想象一下，如果每次调用方法，都要去类的方法列表或者父类、根类的方法列表里面去查询函数地址的话，必然会对性能造成极大的损耗。为了解决这个问题，OC 采用了方法缓存的机制来提高调用效率，也就是 cache_t，其作用就是缓存已调用的方法。当调用方法时，objc_msgSend 会先去缓存中查找，如果找到就执行该方法；如果不在缓存中，则去类的方法列表或者父类、根类的方法列表去查找，找到后会将方法的 SEL 和 IMP 缓存到 cache_t 中，以便下次调用时能够快速执行。

3.3 `objc_msgSend` 读取缓存

之前我们已经分析过 cache_t 写入缓存的工作流程，下面我们来分析一下 objc_msgSend 读缓存的代码。（以 arm64 架构汇编为例）

3.3.1 `_objc_msgSend` 入口函数源码实现：

    ENTRY _objc_msgSend
    UNWIND _objc_msgSend, NoFrame
    // 判断P0，也就是我们 `objc_msgSend` 的第一个参数 `id` 消息的接收者是否存在
    cmp    p0, #0            // nil check and tagged pointer check
    // 是否是 `taggedPointer` 对象判断处理
#if SUPPORT_TAGGED_POINTERS
    // `tagged` 或者空判断
    b.le    LNilOrTagged        //  (MSB tagged pointer looks negative)
#else
    // 直接返回空
    b.eq    LReturnZero
#endif
    // 读取 `x0`，然后复制到 `p13`，这里 `p13` 拿到的是 `isa`。为什么要拿 `isa` 呢，因为不论是对象方法还是类方法，我们都需要在类或者元类的缓存或者方法列表中去查找，所以 `isa` 是必须的。
    ldr    p13, [x0]        // p13 = isa
    // 通过 `GetClassFromIsa_p16`，将获取到的 `class` 存到 `p16`。
    GetClassFromIsa_p16 p13        // p16 = class
LGetIsaDone:
    // calls imp or objc_msgSend_uncached
    // 获取完 `isa` 之后，接下来就要进行 `CacheLookup`，进行查找方法缓存，我们接下来到 `CacheLookup`的源码处
    CacheLookup NORMAL, _objc_msgSend

通过注释，我们知道 CacheLookup 有三种模式

NORMAL
GETIMP
LOOKUP

3.3.2 `CacheLookup` 源码实现：

// CacheLookup NORMAL|GETIMP|LOOKUP <function>
.macro CacheLookup
    // p1 = SEL, p16 = isa
    // `CacheLookup` 需要读取上一步拿到的类的 `cache` 缓存，然后进行 16 字节地址平移操作，把 `cache_t` 中的 `_maskAndBuckets` 复制给 `p11`。
    ldr    p11, [x16, #CACHE]                // p11 = mask|buckets
    // 将 `_maskAndBuckets` & `bucketsMask` 掩码，然后将结果放在 `p10 = buckets`
    and    p10, p11, #0x0000ffffffffffff    // p10 = buckets
    // LSP逻辑右移，将 `p11` 右移48位得到 `mask`， `sel & mask` 后把结果放入到 `p12`，这里的本质就是我们在写入内存遇到的 `cache_hash` 方法一模一样，目的就是拿到方法缓存的哈希下标。
    and    p12, p1, p11, LSR #48        // x12 = _cmd & mask
    // LSL逻辑左移，`p10` 是 `buckets` 也是缓存数组的首地址，每个 `bucket(sel 8字节 + imp 8字节)` 的大小为 16 字节，`p12` 为方法缓存的哈希下标，`buckets + (index << 4)` 得到 下标处对应的 `bucket`，然后把结果放到 `p12`。
    add    p12, p10, p12, LSL #(1+PTRSHIFT)
                     // p12 = buckets + ((_cmd & mask) << (1+PTRSHIFT))
    // 从 `bucket` 结构体将中 `imp` 和 `sel` 分别存到 `p17` 和 `p9` 中。
    ldp    p17, p9, [x12]        // {imp, sel} = *bucket
// 接着我们将上一步获取到的 `sel` 和我们要查找的 `sel`（在这里也就是所谓的 `_cmd`）进行比较，如果匹配了，就通过 `CacheHit` 将 imp 返回；如果没有匹配，就走下一步流程。
1:    cmp    p9, p1            // if (bucket->sel != _cmd)
    b.ne    2f            //     scan more
    // 命中缓存，返回结果
    CacheHit $0            // call or return imp
    // 没找到 `bucket`
2:    // not hit: p12 = not-hit bucket
    // 如果从最后一个元素往前遍历都找不到缓存，那么走 `CheckMiss`
    CheckMiss $0            // miss if bucket->sel == 0
    // 判断当前查询的 `bucket` 是否为第一个元素
    cmp    p12, p10        // wrap if bucket == buckets
    // 如果是第一个元素，那么将当前查询的` bucket` 设置为最后一个元素 `(p12 = buckets + (mask << 1+PTRSHIFT))`
    b.eq    3f
    // 向前查找
    ldp    p17, p9, [x12, #-BUCKET_SIZE]!    // {imp, sel} = *--bucket
    // 进行递归搜索
    b    1b            // loop
3:    // wrap: p12 = first bucket, w11 = mask
#if CACHE_MASK_STORAGE == CACHE_MASK_STORAGE_HIGH_16
    add    p12, p12, p11, LSR #(48 - (1+PTRSHIFT))
                    // p12 = buckets + (mask << 1+PTRSHIFT)
#endif
    ldp    p17, p9, [x12]        // {imp, sel} = *bucket
1:    cmp    p9, p1            // if (bucket->sel != _cmd)
    b.ne    2f            //     scan more
    CacheHit $0            // call or return imp
2:    // not hit: p12 = not-hit bucket
    CheckMiss $0            // miss if bucket->sel == 0
    cmp    p12, p10        // wrap if bucket == buckets
    b.eq    3f
    ldp    p17, p9, [x12, #-BUCKET_SIZE]!    // {imp, sel} = *--bucket
    // 递归遍历
    b    1b            // loop
LLookupEnd$1:
LLookupRecover$1:
3:    // double wrap
    JumpMiss $0

3.3.3 `CheckMiss` 源码实现：

.macro CheckMiss
    // miss if bucket->sel == 0
.if $0 == GETIMP
    cbz    p9, LGetImpMiss
.elseif $0 == NORMAL
    // 由于我们是 `NORMAL` 模式，所以会来到这 `__objc_msgSend_uncached`
    cbz    p9, __objc_msgSend_uncached
.elseif $0 == LOOKUP
    cbz    p9, __objc_msgLookup_uncached
.else
.abort oops
.endif
.endmacro

3.3.4 `__objc_msgSend_uncached` 源码实现：

STATIC_ENTRY __objc_msgSend_uncached
UNWIND __objc_msgSend_uncached, FrameWithNoSaves
// THIS IS NOT A CALLABLE C FUNCTION
// Out-of-band p16 is the class to search
// 这里面最核心的逻辑就是 `MethodTableLookup`，查找方法列表。
MethodTableLookup
TailCallFunctionPointer x17
END_ENTRY __objc_msgSend_uncached

3.3.5 `MethodTableLookup` 源码实现：

.macro MethodTableLookup
    // push frame
    SignLR
    stp    fp, lr, [sp, #-16]!
    mov    fp, sp
    // save parameter registers: x0..x8, q0..q7
    sub    sp, sp, #(10*8 + 8*16)
    stp    q0, q1, [sp, #(0*16)]
    stp    q2, q3, [sp, #(2*16)]
    stp    q4, q5, [sp, #(4*16)]
    stp    q6, q7, [sp, #(6*16)]
    stp    x0, x1, [sp, #(8*16+0*8)]
    stp    x2, x3, [sp, #(8*16+2*8)]
    stp    x4, x5, [sp, #(8*16+4*8)]
    stp    x6, x7, [sp, #(8*16+6*8)]
    str    x8,     [sp, #(8*16+8*8)]
    // lookUpImpOrForward(obj, sel, cls, LOOKUP_INITIALIZE | LOOKUP_RESOLVER)
    // receiver and selector already in x0 and x1
    mov    x2, x16
    mov    x3, #3
  // `重点`
    bl    _lookUpImpOrForward
    // IMP in x0
    mov    x17, x0
    // restore registers and return
    ldp    q0, q1, [sp, #(0*16)]
    ldp    q2, q3, [sp, #(2*16)]
    ldp    q4, q5, [sp, #(4*16)]
    ldp    q6, q7, [sp, #(6*16)]
    ldp    x0, x1, [sp, #(8*16+0*8)]
    ldp    x2, x3, [sp, #(8*16+2*8)]
    ldp    x4, x5, [sp, #(8*16+4*8)]
    ldp    x6, x7, [sp, #(8*16+6*8)]
    ldr    x8,     [sp, #(8*16+8*8)]
    mov    sp, fp
    ldp    fp, lr, [sp], #16
    AuthenticateLR
.endmacro

我们观察 MethodTableLookup 内容之后会定位到 _lookUpImpOrForward。真正的方法查找流程核心逻辑是位于 _lookUpImpOrForward 里面的。但是我们全局搜索 _lookUpImpOrForward 会发现找不到，这是因为此时我们会从 汇编跳入到 C/C++。所以去掉一个下划线就能找到了

3.4 `objc_msgSend` 流程图

4、总结

方法的本质就是消息发送，消息发送是通过 objc_msgSend 以及其派生函数来实现的。
objc_msgSend 为了执行效率以及 C/C++ 不能支持参数未知，类型未知的代码，所以采用汇编来实现 objc_msgSend。
消息查找或者说方法查找，会优先去从类中查找缓存，找到了就返回，找不到就需要去 类的方法列表 中查找。
由汇编过渡到 C/C++，在类的方法列表中查找失败之后，会进行转发。核心逻辑位于 lookUpImpOrForward。
