我们在上一篇文章中已经分析过 dyld 的加载流程，那么 dyld 与我们的 objc 之间是怎样关联起来的呢，这是本文我们分析的重点。

关于这一块的分析，我们先抛出两个经典的面试题，这在我们之后的几篇文章中会慢慢进行分析探讨。

1. APP启动，在 main 函数之前都具体做了哪些内容？ 2. load 在什么时候进行调用？子类、父类以及分类 load 的调用顺序?

2、APP 编译流程及 dyld 启动流程


注意: 只有 静态库会在编译阶段打包到可执行文件中，动态库是在程序运行时才会被加入到可执行文件。如果对于它们之间的区别不怎么了解的同学，可以参考 iOS静态库与动态库的区别与打包

根据上面的编译流程图，我们可以得知，在应用程序启动前，会先对代码进行编译，在编译阶段会把静态库打包到可执行文件中，编译完成之后，就会进入启动阶段，涉及到 App 的启动流程，那么就肯定少不了我们的动态链接器 dyld，整个启动过程都由它来进行协调。


所以，我们可以把 App 的启动过程分为两个阶段，一个是 main 函数之前，另一个是 main 函数之后，我们先看一下 main 函数之前主要做了哪些操作

1. 调用 dyld 对主程序运行环境初始化。 2. 生成 imageLoader 将动态库生成对应的 image 镜像文件，然后载入到内存中进行链接绑定。 3. 初始化所有动态库，在执行所有插入的动态库初始化的时候，同时对 load_images 进行了绑定。 4. 在执行初始化的过程中，会优先初始化系统库 libSyatem，运行 Runtime，这个过程会进入到 Runtime的入口函数 _objc_init 中。 5. 把之前链接的动态库以及符号都交给 Runtime 进行 map_images 和 load_images 操作，然后 Runtime 执行完 load_images 之后会回调到 dyld 内部。 6. 当 dyld 收到信息回调后，最后会查找 main 函数的入口 LC_MAIN，然后就会调用 main 函数。

3、_objc_init 源码分析

本文采用的是 objc4-781) 版本。

先从系统库 libSystem 的 Runtime 入口函数 _objc_init 开始分析:

  1. /***********************************************************************
  2. * _objc_init
  3. * Bootstrap initialization. Registers our image notifier with dyld.
  4. * Called by libSystem BEFORE library initialization time
  5. **********************************************************************/
  7. void _objc_init(void)
  8. {
  9.     static bool initialized = false;
  10.     if (initialized) return;
  11.     initialized = true;
  13.     // fixme defer initialization until an objc-using image is found?
  15.     // 读取影响运行时的环境变量。如果需要，还可以打印环境变量帮助(如添加 OBJC_PRINT_LOAD_METHODS、OBJC_DISABLE_NONPOINTER_ISA 等等)
  16.     environ_init();
  18.     // 关于线程 key 的绑定(比如每线程数据的析构函数)
  19.     tls_init();
  21.     // 运行 C++ 静态构造函数。在 dyld 调用我们的静态构造函数之前，libc 会调用 _objc_init()，因此我们必须自己做
  22.     static_init();
  24.     // runtime 运行时环境初始化，里面主要是unattachedCategories、allocatedClasses(分类初始化)
  25.     runtime_init();
  27.     // 初始化 libobjc 的异常处理系统
  28.     exception_init();
  30.     // 缓存条件初始化
  31.     cache_init();
  33.     // 启动回调机制。通常这不会做什么，因为所有的初始化都是惰性的，但是对于某些进程，我们会迫不及待地加载 trampolines.dylib。
  34.     _imp_implementationWithBlock_init();
  36.     // 注册回调函数
  37.     // map_images:  当 dyld 将 image 镜像文件加载进内存时，会触发该函数。
  38.     // load_images: 当 dyld 初始化 image 时，会触发该函数。
  39.     // unmap_image: 当 dyld 移除掉 image 时，会触发该函数。
  40.     _dyld_objc_notify_register(&map_images, load_images, unmap_image);
  42. #if __OBJC2__
  43.     didCallDyldNotifyRegister = true;
  44. #endif
  45. }

3.1 environ_init: 环境变量初始化

下面贴出源码实现的关键代码部分

  1. /***********************************************************************
  2. * environ_init
  3. * Read environment variables that affect the runtime.
  4. * Also print environment variable help, if requested.
  5. **********************************************************************/
  6. void environ_init(void) {
  7.     // Print OBJC_HELP and OBJC_PRINT_OPTIONS output.
  8.     if (PrintHelp  ||  PrintOptions) {
  9.         for (size_t i = 0; i < sizeof(Settings)/sizeof(Settings[0]); i++) {
  10.             const option_t *opt = &Settings[i];
  11.             if (PrintHelp) _objc_inform("%s: %s", opt->env, opt->help);
  12.             if (PrintOptions && *opt->var) _objc_inform("%s is set", opt->env);
  13.         }
  14.     }
  15. }

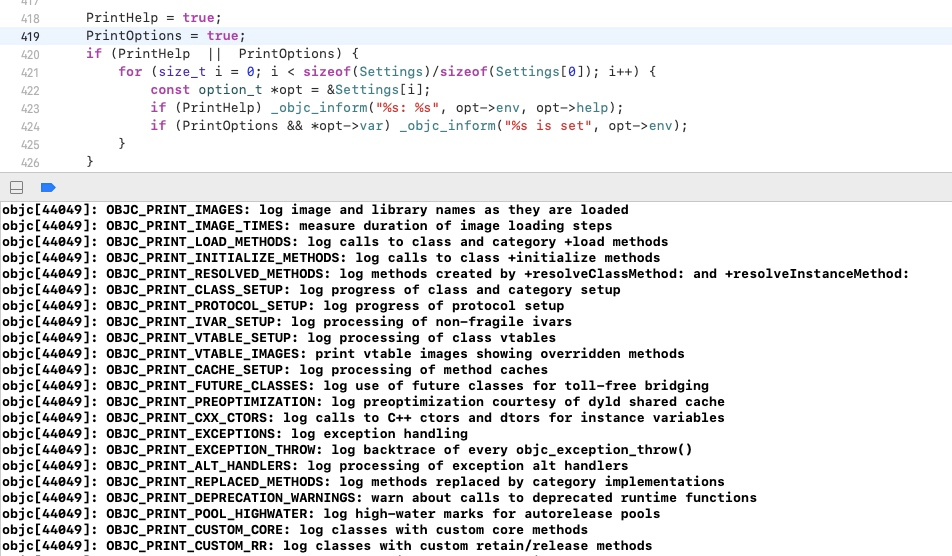

我们可以通过以下两种方式打印所以的环节变量

  • 将某一个判断条件强行设置为 YES


  • 通过终端命令 export OBJC_HELP=1 输出环境变量


以上这些环境变量，可以在工程里面通过 target -> Edit Scheme -> Run -> Arguments -> Environment Variables 中配置。


3.2 tls_init: 线程 key 的绑定

  1. void tls_init(void)
  2. {
  3. #if SUPPORT_DIRECT_THREAD_KEYS
  4.     // 本地线程池
  5.     pthread_key_init_np(TLS_DIRECT_KEY, &_objc_pthread_destroyspecific);
  6. #else
  7.     // 析构函数
  8.     _objc_pthread_key = tls_create(&_objc_pthread_destroyspecific);
  9. #endif
  10. }

3.3 static_init: 运行系统级别的 C++ 静态构造函数

主要是运行系统级别的 C++ 静态构造函数，保证 系统级别的 C++ 静态构造函数比我们自定义的 C++ 函数先行调用

  1. /***********************************************************************
  2. * static_init
  3. * Run C++ static constructor functions.
  4. * libc calls _objc_init() before dyld would call our static constructors,
  5. * so we have to do it ourselves.
  6. **********************************************************************/
  7. static void static_init()
  8. {
  9.     size_t count;
  10.     auto inits = getLibobjcInitializers(&_mh_dylib_header, &count);
  11.     for (size_t i = 0; i < count; i++) {
  12.         inits[i]();
  13.     }
  14. }

3.4 runtime_init: 运行时环境初始化

主要是运行时的初始化，分为两个部分，分类的初始化 和 类的表的初始化。这一部分我们后面的文章再进行详细分析。

  1. void runtime_init(void)
  2. {
  3.     objc::unattachedCategories.init(32);
  4.     objc::allocatedClasses.init();
  5. }

3.5 exception_init： 初始化 libobjc 的异常处理系统

  • 主要是初始化 libobjc 的异常处理系统，注册异常处理的函数回调，实现对异常的监控处理。
  1. /***********************************************************************
  2. * exception_init
  3. * Initialize libobjc's exception handling system.
  4. * Called by map_images().
  5. **********************************************************************/
  6. void exception_init(void)
  7. {
  8.     old_terminate = std::set_terminate(&_objc_terminate);
  9. }
  • _objc_terminate 函数内部会对 OC 的异常，调用 foundation 的uncaught_handler(如果设置了的话)
  1. /***********************************************************************
  2. * _objc_terminate
  3. * Custom std::terminate handler.
  4. *
  5. * The uncaught exception callback is implemented as a std::terminate handler.
  6. * 1. Check if there's an active exception
  7. * 2. If so, check if it's an Objective-C exception
  8. * 3. If so, call our registered callback with the object.
  9. * 4. Finally, call the previous terminate handler.
  10. **********************************************************************/
  11. static void (*old_terminate)(void) = nil;
  12. static void _objc_terminate(void)
  13. {
  14.     if (PrintExceptions) {
  15.         _objc_inform("EXCEPTIONS: terminating");
  16.     }
  18.     if (! __cxa_current_exception_type()) {
  19.         // No current exception.
  20.         (*old_terminate)();
  21.     }
  22.     else {
  23.         // There is a current exception. Check if it's an objc exception.
  24.         @try {
  25.             __cxa_rethrow();
  26.         } @catch (id e) {
  27.             // It's an objc object. Call Foundation's handler, if any.
  28.             (*uncaught_handler)((id)e);
  29.             (*old_terminate)();
  30.         } @catch (...) {
  31.             // It's not an objc object. Continue to C++ terminate.
  32.             (*old_terminate)();
  33.         }
  34.     }
  35. }
  • objc-exception 中提供了读写 uncaught_handler 的方法
  1. /***********************************************************************
  2. * _objc_default_uncaught_exception_handler
  3. * Default uncaught exception handler. Expected to be overridden by Foundation.
  4. **********************************************************************/
  5. static void _objc_default_uncaught_exception_handler(id exception)
  6. {
  7. }
  8. static objc_uncaught_exception_handler uncaught_handler = _objc_default_uncaught_exception_handler;
  11. /***********************************************************************
  12. * objc_setUncaughtExceptionHandler
  13. * Set a handler for uncaught Objective-C exceptions.
  14. * Returns the previous handler.
  15. **********************************************************************/
  16. objc_uncaught_exception_handler
  17. objc_setUncaughtExceptionHandler(objc_uncaught_exception_handler fn)
  18. {
  19.     objc_uncaught_exception_handler result = uncaught_handler;
  20.     uncaught_handler = fn;
  21.     return result;
  22. }

可以看到 uncaught_handler 就是一个函数指针。

3.6 cache_init: 缓存初始化

主要是缓存初始化

  1. void cache_init()
  2. {
  3. #if HAVE_TASK_RESTARTABLE_RANGES
  4.     mach_msg_type_number_t count = 0;
  5.     kern_return_t kr;
  7.     while (objc_restartableRanges[count].location) {
  8.         count++;
  9.     }
  11.     kr = task_restartable_ranges_register(mach_task_self(),
  12.                                           objc_restartableRanges, count);
  13.     if (kr == KERN_SUCCESS) return;
  14.     _objc_fatal("task_restartable_ranges_register failed (result 0x%x: %s)",
  15.                 kr, mach_error_string(kr));
  16. #endif // HAVE_TASK_RESTARTABLE_RANGES
  17. }

3.7 _imp_implementationWithBlock_init: 启动回调机制

主要是启动回调机制。通常这不会做什么，因为所有的初始化都是惰性的，但是对于某些进程，我们会迫不及待地加载 trampolines.dylib。

  1. /// Initialize the trampoline machinery. Normally this does nothing, as
  2. /// everything is initialized lazily, but for certain processes we eagerly load
  3. /// the trampolines dylib.
  4. void
  5. _imp_implementationWithBlock_init(void)
  6. {
  7. #if TARGET_OS_OSX
  8.     // Eagerly load libobjc-trampolines.dylib in certain processes. Some
  9.     // programs (most notably QtWebEngineProcess used by older versions of
  10.     // embedded Chromium) enable a highly restrictive sandbox profile which
  11.     // blocks access to that dylib. If anything calls
  12.     // imp_implementationWithBlock (as AppKit has started doing) then we'll
  13.     // crash trying to load it. Loading it here sets it up before the sandbox
  14.     // profile is enabled and blocks it.
  15.     //
  16.     // This fixes EA Origin (rdar://problem/50813789)
  17.     // and Steam (rdar://problem/55286131)
  18.     if (__progname &&
  19.         (strcmp(__progname, "QtWebEngineProcess") == 0 ||
  20.          strcmp(__progname, "Steam Helper") == 0)) {
  21.         Trampolines.Initialize();
  22.     }
  23. #endif
  24. }

3.8 _dyld_objc_notify_register: dyld 注册回调函数

我们在上一篇文章中已经详细分析过 dyld 的加载流程，我们看一下 _dyld_objc_notify_register 的源码声明部分

  1. //
  2. // Note: only for use by objc runtime
  3. // Register handlers to be called when objc images are mapped, unmapped, and initialized.
  4. // Dyld will call back the "mapped" function with an array of images that contain an objc-image-info section.
  5. // Those images that are dylibs will have the ref-counts automatically bumped, so objc will no longer need to
  6. // call dlopen() on them to keep them from being unloaded.  During the call to _dyld_objc_notify_register(),
  7. // dyld will call the "mapped" function with already loaded objc images.  During any later dlopen() call,
  8. // dyld will also call the "mapped" function.  Dyld will call the "init" function when dyld would be called
  9. // initializers in that image.  This is when objc calls any +load methods in that image.
  10. //
  11. void _dyld_objc_notify_register(_dyld_objc_notify_mapped    mapped,
  12.                                 _dyld_objc_notify_init      init,
  13.                                 _dyld_objc_notify_unmapped  unmapped);

从注释里面，我们就可以看出:

  • 这个函数的调用是在 objc runtime 的时候
  • 注册在映射，取消映射和初始化 objc 镜像时要调用的处理程序。
  • dyld 将使用包含 objc-image-info 的镜像文件的数组回调 mapped 函数。

3.9 dyld 与 objc 的关联

我们通过源码来体现它们之间的关联关系

  1. void _dyld_objc_notify_register(_dyld_objc_notify_mapped    mapped,
  2.                                 _dyld_objc_notify_init      init,
  3.                                 _dyld_objc_notify_unmapped  unmapped)
  4. {
  5.     dyld::registerObjCNotifiers(mapped, init, unmapped);
  6. }

上面这处代码的调用之处是在 libobjc 的 _objc_init 函数中

  1. _dyld_objc_notify_register(&map_images, load_images, unmap_image);

所以我们能看到它们之间的一一对应关系

  1. static _dyld_objc_notify_mapped        sNotifyObjCMapped;
  2. static _dyld_objc_notify_init        sNotifyObjCInit;
  3. static _dyld_objc_notify_unmapped    sNotifyObjCUnmapped;

根据定义，结合我们上一节的分析，我们可以知道 load_images 也就是 sNotifyObjCInit 函数指针的调用时在 notifySingle 方法里面的

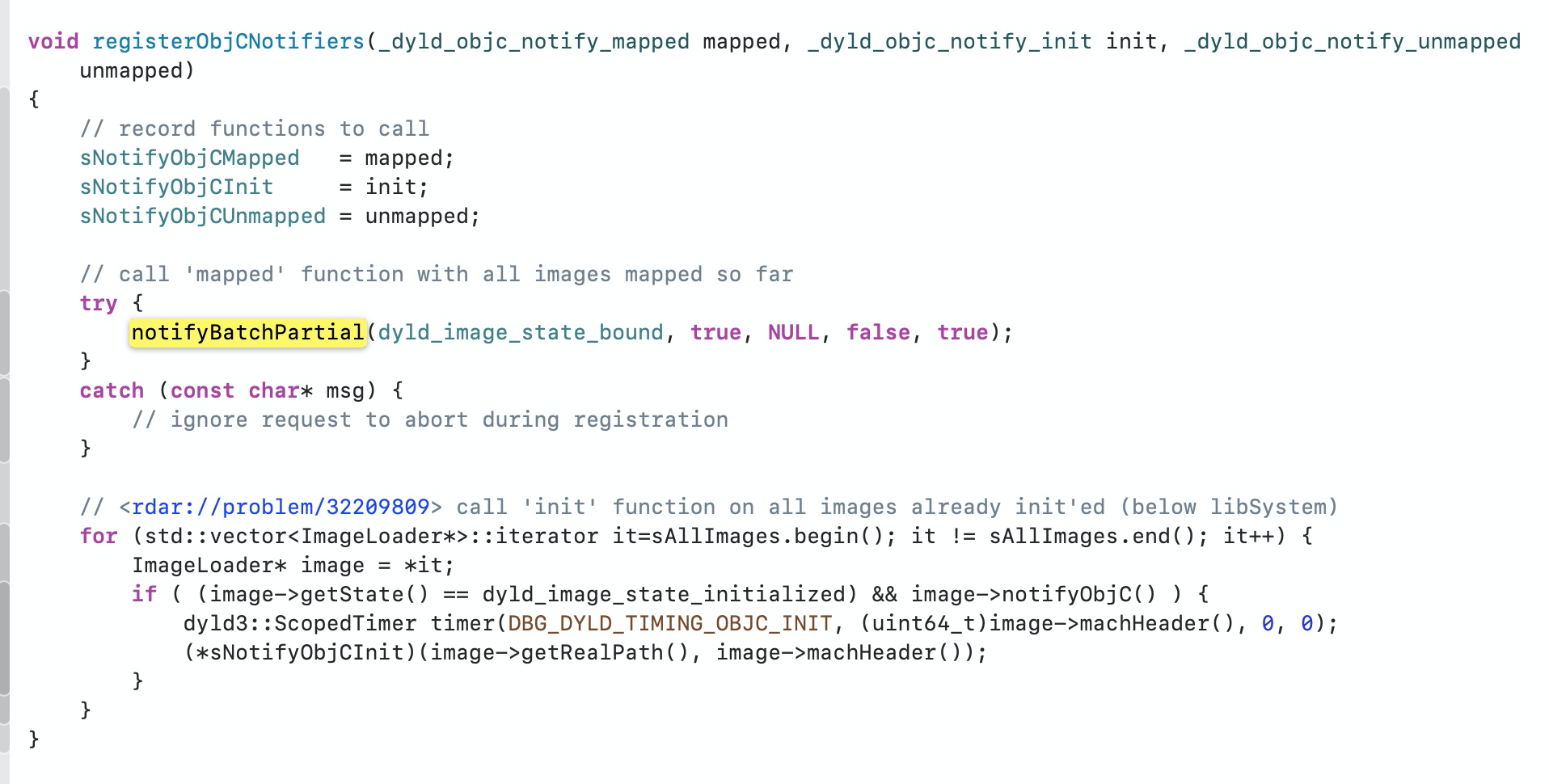

然后我们查找赋值 sNotifyObjCInit 的地方，可以找到是在 registerObjCNotifiers 函数中

  1. void registerObjCNotifiers(_dyld_objc_notify_mapped mapped, _dyld_objc_notify_init init, _dyld_objc_notify_unmapped unmapped)
  2. {
  3.     // record functions to call
  4.     sNotifyObjCMapped    = mapped;
  5.     sNotifyObjCInit        = init;
  6.     sNotifyObjCUnmapped = unmapped;
  8.     // 省略代码......
  9. }

继续查找 registerObjCNotifiers 调用的地方，最终找到了 _dyld_objc_notify_register

  1. void _dyld_objc_notify_register(_dyld_objc_notify_mapped    mapped,
  2.                                 _dyld_objc_notify_init      init,
  3.                                 _dyld_objc_notify_unmapped  unmapped)
  4. {
  5.     dyld::registerObjCNotifiers(mapped, init, unmapped);
  6. }

所以这里就可以得出 dyld 与 objc 直接的关联关系了，也就是

  • sNotifyObjCMapped == mapped == map_images;
  • sNotifyObjCInit == init == load_images;
  • sNotifyObjCUnmapped == unmapped == unmap_image;

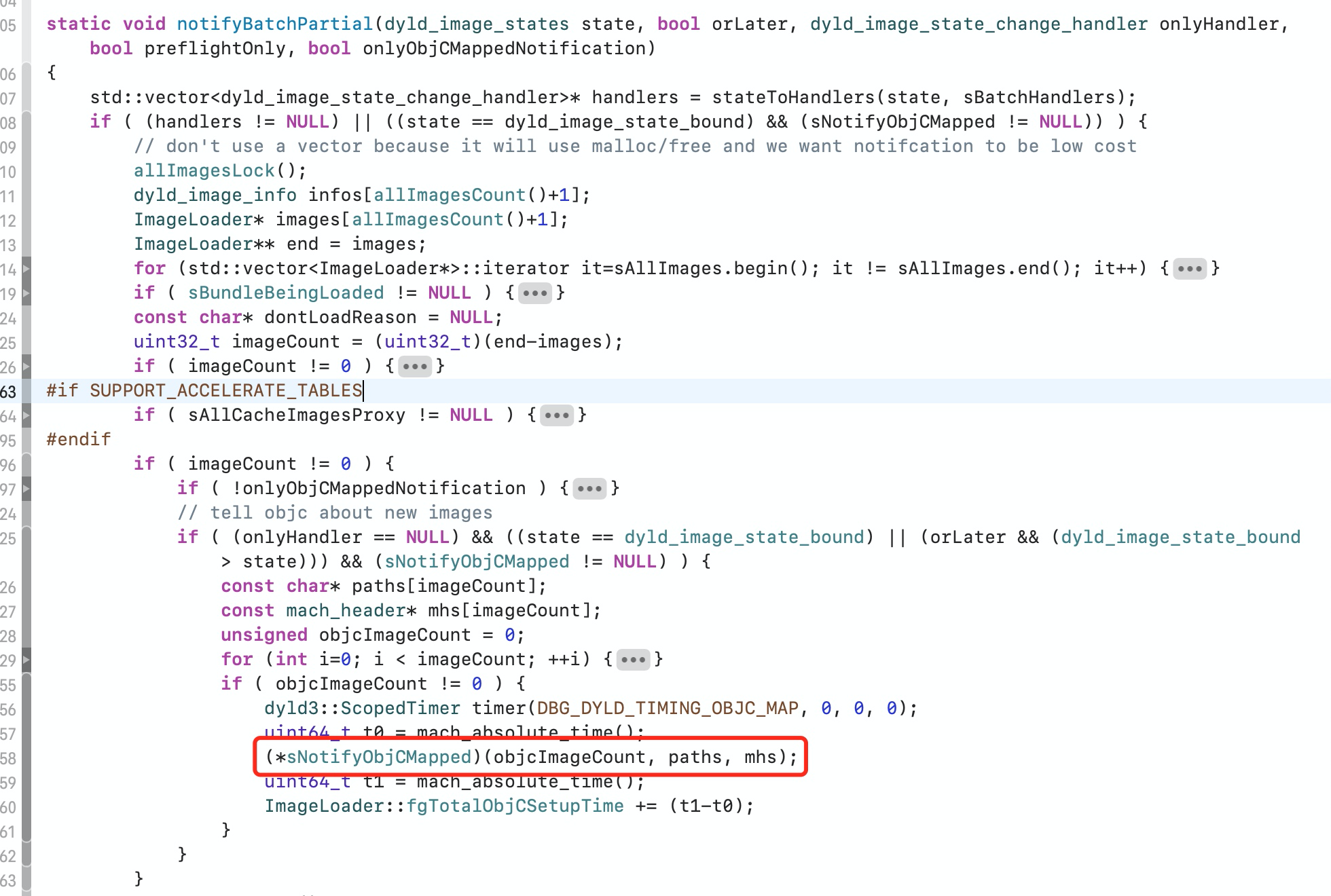

3.10 map_images 的调用时机

接下来我们看看 map_images 的调用时机，也是一样的套路，我们搜索 sNotifyObjCMapped 函数指针是在哪里进行调用的


然后我们继续搜索 notifyBatchPartial 调用的地方，看到是在 registerObjCNotifiers 中进行调用的。


所以我们在这里可以得出

  • map_images 是在 registerObjCNotifiers 中进行调用
  • map_images 比 load_images 先前调用。
