前文提要

iOS 底层探索文章系列

经过上一篇 objc_msgSend 快速流程分析，通过汇编查询 cache，如果 缓存命中 就直接进行发送消息。但是如果没有命中缓存接下来就需要走慢速流程了，也就是来到上一篇结尾处所说的 lookUpImpOrForward 函数里面，接下来本文将对慢速流程进行探索。

1、objc_msgSend 慢速查找流程验证

我们在上一篇文章里面可以看到，在快速查找流程中，如果没有找到方法实现，最终会来到 _objc_msgSend_uncached 函数中，那么我们怎么在工程中验证呢？我们可以通过汇编调试来进行验证。

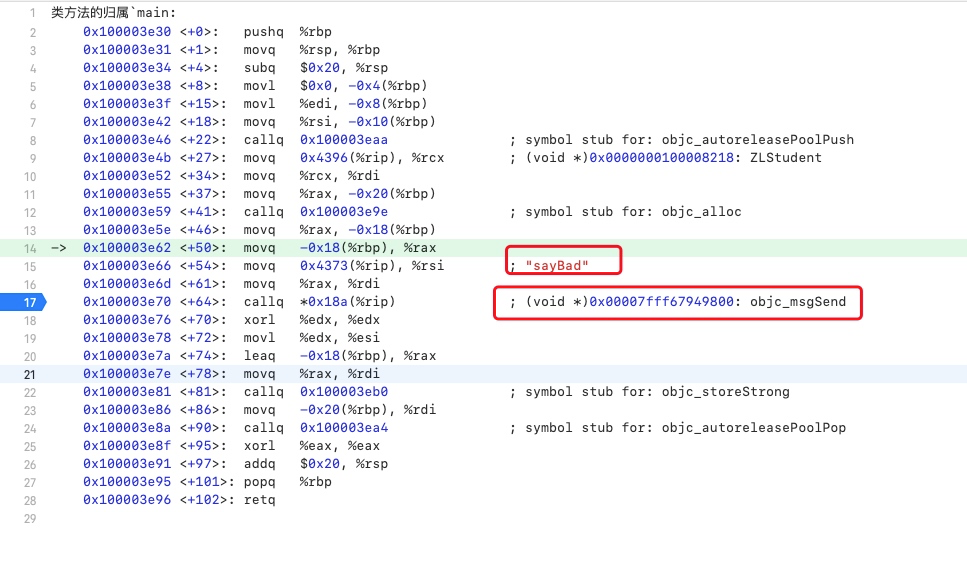

  • 我们在 main 函数中，在调用 [student sayBad] 方法处下一个断点，然后开启汇编调试 【Debug -> Debug workflow -> Always Show Disassembly】


  • 然后我们在汇编调用 objc_msgSend 处下一个断点，执行到此处之后，我们按住 control + stepinto，进入到 objc_msgSend 的汇编部分。

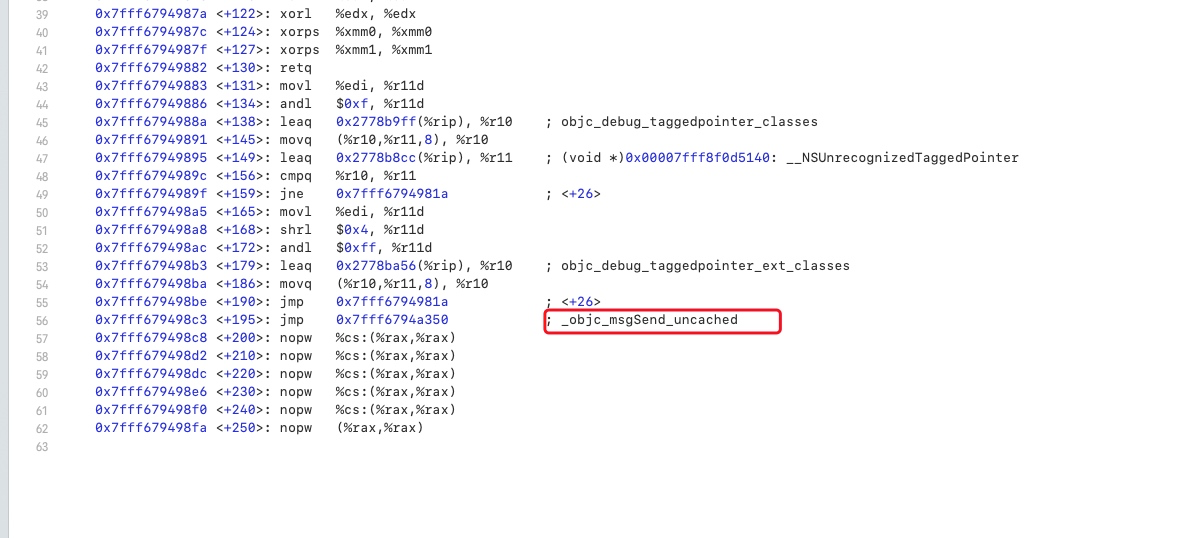

  • 然后我们再在调用 _objc_msgSend_uncached 函数处下一个断点，继续 stepinto。

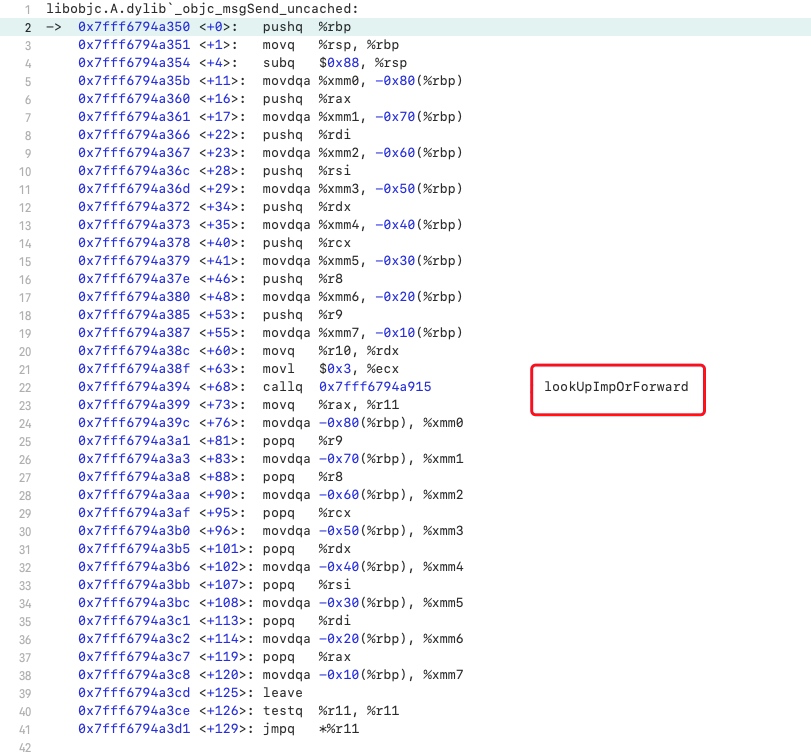

  • 最终我们可以看到它会走到 lookUpImpOrForward 函数，所以从这里我们也可以看出，他在汇编快速查找流程没有找到方法实现的时候，会来到慢速查找流程 lookUpImpOrForward 处。

2、慢速查找方法流程分析

因为 lookUpImpOrForward 函数是支持多线程的，所以内部有很多锁操作，然后通过 runtimeLock 控制读写锁。其内部有很多逻辑代码。

通过类对象的 isRealized 函数，判断当前类是是否被实现，如果没有被实现，则通过 realizeClassMaybeSwiftAndLeaveLocked 函数实现该类。在 realizeClassMaybeSwiftAndLeaveLocked 函数中，会设置 rw、ro、supercls、metacls等一些信息。

2.1 lookUpImpOrForward 分析

  1. /***********************************************************************
  2. * 标准 IMP 查找
  3. * initialize != LOOKUP_INITIALIZE 时尝试避免+初始化（但有时会失败）
  4. * cache != LOOKUP_CACHE 时跳过乐观解锁查找（但在其他地方使用缓存）
  5. * 大多数调用者应该使用 initialize == LOOKUP_INITIALIZE 和 cache == LOOKUP_CACHE。
  6. * inst 是 cls 或其子类的一个实例，如果不知道，则为nil。
  7. * 如果 cls 是一个未初始化的元类，那么非空的 inst 会更快。
  8. * 可能返回 _objc_msgForward_impcache。用于外部使用的 imp 必须转换为 _objc_msgForward 或 _objc_msgForward_stret。
  9. * 如果根本不想转发，可以使用lookUpImpOrNil()。
  10. **********************************************************************/
  11. IMP lookUpImpOrForward(id inst, SEL sel, Class cls, int behavior)
  12. {
  13.     const IMP forward_imp = (IMP)_objc_msgForward_impcache;
  14.     IMP imp = nil;
  15.     Class curClass;
  17.     // 乐观的缓存查找，如果条件满足，则从缓存中查找 IMP。
  18.     if (fastpath(behavior & LOOKUP_CACHE)) {
  19.         // 􏰣􏰤通过 `cache_getImp` 函数查找 IMP，查找到则返回 IMP 并结束调用，其实这个函数又会执行到汇编里面去查找缓存。
  20.         imp = cache_getImp(cls, sel);
  21.         if (imp) goto done_nolock;
  22.     }
  24.     // runtimeLock 在 isRealized 和 isInitialized 检查过程中被持有，以防止对多线程并发实现的竞争。
  25.     // runtimeLock 在方法搜索过程中保持，使方法查找+缓存填充原子相对于方法添加。
  26.     // 否则，可以添加一个类别，但是无限期地忽略它，因为在代表类别的缓存刷新之后，缓存会用旧值重新填充。
  27.     // 上方的说明就是对这里加锁的解释
  28.     runtimeLock.lock();
  30.     // 如果运行时知道这个类(位于共享缓存中，加载的图像的数据段中，或者已经用 objc_duplicateClass、objc_initializeClassPair、obj_allocateClassPair 分配了)，则返回true，如果没有就崩溃了。
  31.     // 在流程启动期间，此方法的检查的成本很高。
  32.     checkIsKnownClass(cls);
  34.     // 判断类是否已经被创建，如果没有被创建，则将类实例化
  35.     // 锁定:为了防止并发实现，持有runtimeLock。
  36.     if (slowpath(!cls->isRealized())) {
  37.         // 对类进行实例化操作
  38.         cls = realizeClassMaybeSwiftAndLeaveLocked(cls, runtimeLock);
  39.     }
  41.     // 第一次调用当前类的话，执行 initialize 的代码
  42.     if (slowpath((behavior & LOOKUP_INITIALIZE) && !cls->isInitialized())) {
  43.         // 对类进行初始化，并开辟内存空间
  44.         cls = initializeAndLeaveLocked(cls, inst, runtimeLock);
  45.     }
  47.     runtimeLock.assertLocked();
  48.     curClass = cls;
  50.     // 在该对象的所属的类的方法列表中查找，这一步会进入死循环
  51.     for (unsigned attempts = unreasonableClassCount();;) {
  52.         // 从方法列表中获取 Method，使用二分查找法
  53.         Method meth = getMethodNoSuper_nolock(curClass, sel);
  54.         if (meth) {
  55.             // 如果找到了就跳转到 done
  56.             imp = meth->imp;
  57.             goto done;
  58.         }
  60.         // 如果查找 NSObject 的父类，也就是 nil，还没有查到相应的 imp，那就设置 imp 为 forward_imp
  61.         if (slowpath((curClass = curClass->superclass) == nil)) {
  62.             imp = forward_imp;
  63.             break;
  64.         }
  66.         // 获取父类的 IMP，跳转到汇编`CacheLookup GETIMP`，没有找到的话，继续死循环，获取父类的父类，一直到 NSObject
  67.         imp = cache_getImp(curClass, sel);
  68.         if (slowpath(imp == forward_imp)) {
  69.             break;
  70.         }
  72.         if (fastpath(imp)) {
  73.             goto done;
  74.         }
  75.     }
  77.     // 如果都没有找到，则尝试动态方法决议，
  78.     if (slowpath(behavior & LOOKUP_RESOLVER)) {
  79.         behavior ^= LOOKUP_RESOLVER;
  80.         return resolveMethod_locked(inst, sel, cls, behavior);
  81.     }
  83. done:
  84.     // 查找到了对应的 Method，那么就填充到缓存
  85.     log_and_fill_cache(cls, imp, sel, inst, curClass);
  86.     runtimeLock.unlock();
  87.  done_nolock:
  88.     if (slowpath((behavior & LOOKUP_NIL) && imp == forward_imp)) {
  89.         return nil;
  90.     }
  91.     return imp;
  92. }

2.2 getMethodNoSuper_nolock 二分查找法的分析

在方法不是第一次调用时，可以通过 cache_getImp 函数查找到缓存的 IMP。但如果是第一次调用，就查找不到缓存的 IMP，那么就会进入到 getMethodNoSuper_nolock 函数中执行。下面是 getMethodNoSuper_nolock 函数的实现代码。

  1. static method_t *
  2. getMethodNoSuper_nolock(Class cls, SEL sel)
  3. {
  4.     auto const methods = cls->data()->methods();
  5.     // 二分查找
  6.     // 在 objc_object 的 class_rw_t *data() 的 methods 。
  7.     // beginLists : 第一个方法的指针地址。
  8.     // endLists : 最后一个方法的指针地址。
  9.     // 每次遍历后向后移动一位地址。
  10.     for (auto mlists = methods.beginLists(),
  11.               end = methods.endLists();
  12.          mlists != end;
  13.          ++mlists)
  14.     {
  15.         // 对 `sel` 参数和 `method_t` 做匹配，如果匹配上则返回。
  16.         method_t *m = search_method_list_inline(*mlists, sel);
  17.         if (m) return m;
  18.     }
  20.     return nil;
  21. }

2.3 search_method_list 分析

当调用一个对象的方法时，查找对象的方法，本质上就是遍历对象 isa 所指向类的方法列表，并用调用方法的 SEL 和遍历的 method_t 结构体的 name 字段做对比，如果相等则将 IMP 函数指针返回。

  1. // 根据传入的 SEL，查找对应的 method_t 结构体
  2. ALWAYS_INLINE static method_t *
  3. search_method_list_inline(const method_list_t *mlist, SEL sel)
  4. {
  5.     int methodListIsFixedUp = mlist->isFixedUp();
  6.     int methodListHasExpectedSize = mlist->entsize() == sizeof(method_t);
  8.     if (fastpath(methodListIsFixedUp && methodListHasExpectedSize)) {
  9.         return findMethodInSortedMethodList(sel, mlist);
  10.     } else {
  11.         for (auto& meth : *mlist) {
  12.             // SEL 本质上就是字符串，查找的过程就是进行字符串对比
  13.             if (meth.name == sel) return &meth;
  14.         }
  15.     }
  17.     return nil;
  18. }

2.4 findMethodInSortedMethodList 分析

二分查找关键点和注意点：

  • 排序方法 fixupMethodList 中使用 std::stable_sort 进行文档排序，确保分类的 method 在前。
  • 二分查找找到 SEL 相同的 method 之后，会继续向前查找是否还有 SEL 相同的 method，找到之后，那个才是最终要找的 method。这样就确保了分类的 method 被优先调用。

findMethodInSortedMethodList 执行逻辑

  • count： 假设初始值为方法列表的个数为 48
  • 如果 count != 0； 循环条件每次右移一位，也就是说除以 2；
  • 第一次进入从一半 24 开始找起，如果 keyValue > probeValue 那么在右边，否则在左边；
  • 第二次是从 12 开始找起，也不满足 keyValue > probeValue 的条件；
  • 第三次从 6 开始找起，满足条件 keyValue > probeValue，将初始值移动到当前 6 的后一位，也就是从 7 开始查找，然后 count—，可以看到当前 count = 5 ，然后在对 > 6 且 < 12 进行查找，也就是 7 - 11 ，count >> 1 为 2， 7+2 = 9，刚好是 7 - 11 的中心。
  • 这就是 二分查找法，但是前提必须是有序数组。

如果还是对于二分查找不太理解的同学，可以参考一下这篇文章 二分查找

  1. ALWAYS_INLINE static method_t *
  2. findMethodInSortedMethodList(SEL key, const method_list_t *list)
  3. {
  4.     const method_t * const first = &list->first;
  5.     const method_t *base = first;
  6.     const method_t *probe;
  7.     uintptr_t keyValue = (uintptr_t)key;
  8.     uint32_t count;
  10.     for (count = list->count; count != 0; count >>= 1) {
  11.         // 刚开始时从一半的位置开始查找
  12.         probe = base + (count >> 1);
  14.         uintptr_t probeValue = (uintptr_t)probe->name;
  16.         if (keyValue == probeValue) {
  17.             while (probe > first && keyValue == (uintptr_t)probe[-1].name) {
  18.                 probe--;
  19.             }
  20.             return (method_t *)probe;
  21.         }
  23.         if (keyValue > probeValue) {
  24.             base = probe + 1;
  25.             count--;
  26.         }
  27.     }
  29.     return nil;
  30. }

2.5 找不到实现方法， Xcode 崩溃

如果没有实现 动态方法决议和消息转发 就进入 _objc_msgForward_impcache 汇编了。

  1. STATIC_ENTRY __objc_msgForward_impcache
  3. // No stret specialization.
  4. b    __objc_msgForward
  6. END_ENTRY __objc_msgForward_impcache
  8. ENTRY __objc_msgForward

上述代码发现调用了 _objc_forward_handler 函数，继续搜索，得到如下结果：

  1. __attribute__((noreturn, cold)) void
  2. objc_defaultForwardHandler(id self, SEL sel)
  3. {
  4.     _objc_fatal("%c[%s %s]: unrecognized selector sent to instance %p "
  5.                 "(no message forward handler is installed)",
  6.                 class_isMetaClass(object_getClass(self)) ? '+' : '-',
  7.                 object_getClassName(self), sel_getName(sel), self);
  8. }
  10. void *_objc_forward_handler = (void*)objc_defaultForwardHandler;

看到这里大家应该都明白了，这不就是我们经常在 Xcode 控制台看到的找不到方法的崩溃信息吗？所以也证明了一件事，在底层是 没有对象方法和类方法之分 的。

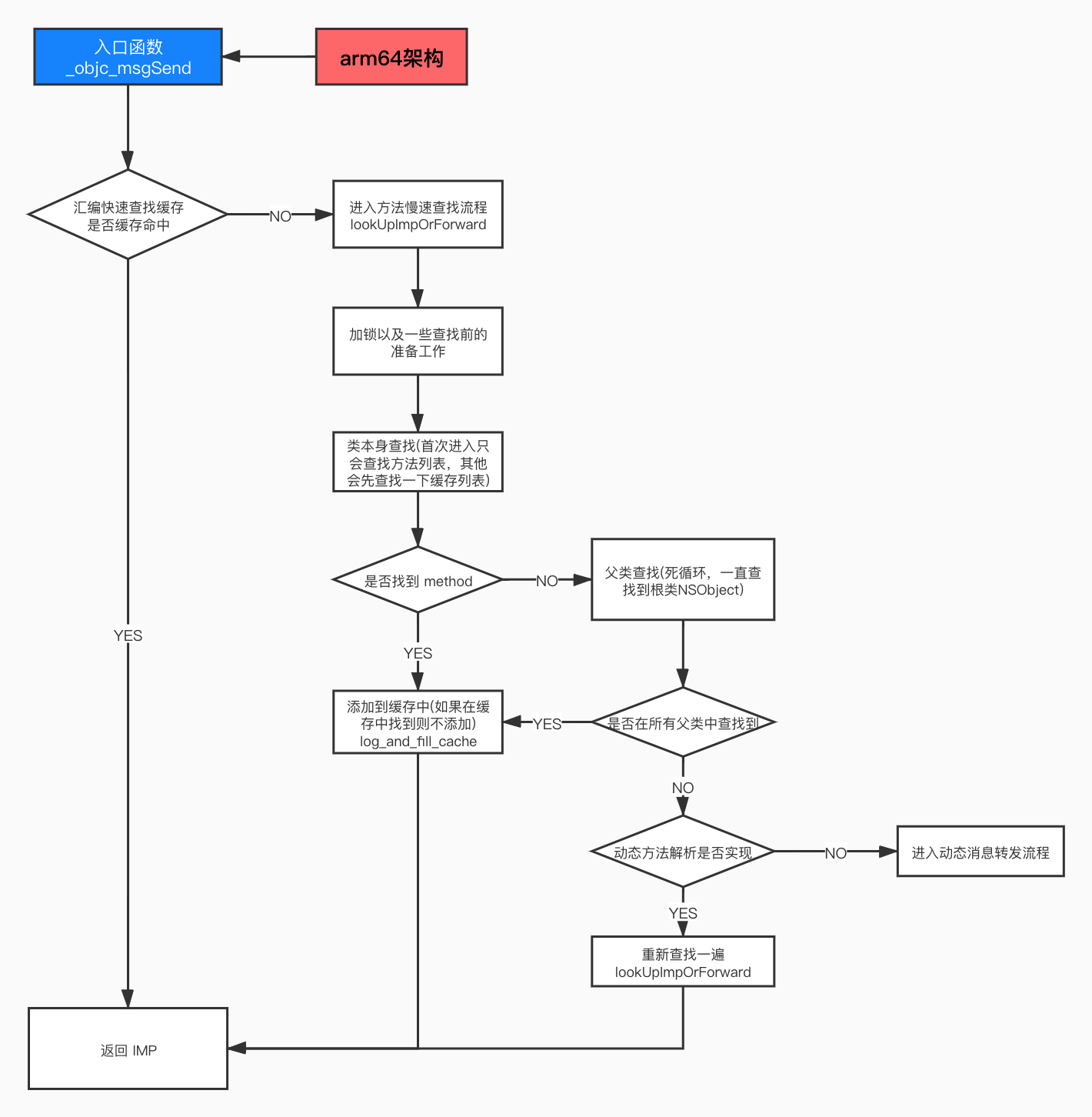

3、慢速查找方法流程图


4、总结

4.1 消息调用总结

  • 消息的查找有快速流程通过 objc_msgSend 通过 cache 查找、慢速流程 lookUpImpOrForward 进行查找。
  • 从快速查找流程进入慢速查找流程一开始是不会进行 cache 查找的，而是直接从方法列表中进行查找。
  • 从方法的缓存列表中查找，通过 cache_getImp 函数进行查找，如果找打缓存则直接返回 IMP。
  • 首先会查找当前类的 method list，查找是否有对应的 SEL，如果有则获取到 Method 对象，并从 Method 对象中获取 IMP，并返回 IMP（这一步查找的结果是 Method 对象）。
  • 如果在当前类没有找到 SEL，则进行死循环去父类的缓存列表和方法列表中查找。
  • 如果在类的继承体系中，一直都没有查找到对应的 SEL，则进去动态方法决议。可以在 + resolveInstanceMethod 和 + resolveClassMethod 两个方法中动态添加实现。
  • 如果动态方法决议阶段没有做出任何响应，则进入动态消息转发阶段。此时可以在动态消息转发阶段做一下处理，如果还不进行处理，就会引发 Crash。

4.2 整体分析

总体可以被分为以下三个部分

  1. 刚调用 objc_msgSend 函数后，内部会做一些处理逻辑。
  2. 复杂的查找 IMP 的过程，会涉及到缓存列表和方法列表等等信息。
  3. 进入动态方法决议和消息转发阶段。

下一篇我们将探索 动态方法决议和动态消息转发流程。
