1、动态方法决议

1.1 消息发送

我们先简单回顾一下消息发送流程

先去本类的缓存方法列表中查找
如果没有找到，就去本类的方法列表中查找
如果当前方法列表还是没有，就通过 superClass 指针在继承链中一直向上循环去查找，一直找到根 NSObject。
如果还是没有找到，那么就进入 消息转发流程。
到了消息转发流程还是没有处理的话，那么就会报 unrecognized selector 错误。

1.2 动态方法决议

当一个方法没有实现时，也就是在 cache list 和其继承关系的 method list中，没有找到对应的方法。这时会进入消息转发阶段，但是在进入消息转发阶段前，Runtime 会给一次机会动态添加方法实现。

我们可以通过重写 resolveInstanceMethod 和 resolveClassMethod 方法，动态添加未实现的方法。
其中第一个是添加实例方法，第二个是添加类方法。这两个方法都有一个 BOOL 返回值，返回 NO 则进入消息转发流程。

1.2.1 底层方法实现

static NEVER_INLINE IMP
resolveMethod_locked(id inst, SEL sel, Class cls, int behavior)
{
    runtimeLock.assertLocked();
    ASSERT(cls->isRealized());
    runtimeLock.unlock();
    if (! cls->isMetaClass()) {
        // try [cls resolveInstanceMethod:sel]
        resolveInstanceMethod(inst, sel, cls);
    }
    else {
        // try [nonMetaClass resolveClassMethod:sel]
        // and [cls resolveInstanceMethod:sel]
        resolveClassMethod(inst, sel, cls);
        if (!lookUpImpOrNil(inst, sel, cls)) {
            resolveInstanceMethod(inst, sel, cls);
        }
    }
    // chances are that calling the resolver have populated the cache
    // so attempt using it
    return lookUpImpOrForward(inst, sel, cls, behavior | LOOKUP_CACHE);
}

这里就是我们需要研究的动态方法解析代码了。流程如下

如果我们调用的是实例方法，那么 cls 就不是元类，就会执行实例方法的动态决议。
如果我们调用的是类方法，那么 cls 就是元类，则会先调用类方法的动态解析。如果没有找到，我们还会调用实例方法的动态解析。这是调用元类的实例方法，根据继承链，会从根元类（元类的 isa 会指向根元类）开始找，最终会找到 NSObject 根类的 resolveInstanceMethod 方法。

注意：类方法存储在元类里面是实例方法。

static void resolveInstanceMethod(id inst, SEL sel, Class cls)
{
    runtimeLock.assertUnlocked();
    ASSERT(cls->isRealized());
    SEL resolve_sel = @selector(resolveInstanceMethod:);
    if (!lookUpImpOrNil(cls, resolve_sel, cls->ISA())) {
        // Resolver not implemented.
        return;
    }
    BOOL (*msg)(Class, SEL, SEL) = (typeof(msg))objc_msgSend;
    bool resolved = msg(cls, resolve_sel, sel);
    // Cache the result (good or bad) so the resolver doesn't fire next time.
    // +resolveInstanceMethod adds to self a.k.a. cls
    IMP imp = lookUpImpOrNil(inst, sel, cls);
    if (resolved  &&  PrintResolving) {
        if (imp) {
            _objc_inform("RESOLVE: method %c[%s %s] "
                         "dynamically resolved to %p",
                         cls->isMetaClass() ? '+' : '-',
                         cls->nameForLogging(), sel_getName(sel), imp);
        }
        else {
            // Method resolver didn't add anything?
            _objc_inform("RESOLVE: +[%s resolveInstanceMethod:%s] returned YES"
                         ", but no new implementation of %c[%s %s] was found",
                         cls->nameForLogging(), sel_getName(sel),
                         cls->isMetaClass() ? '+' : '-',
                         cls->nameForLogging(), sel_getName(sel));
        }
    }
}

在 resolveInstanceMethod 和 resolveClassMethod 都会看 cls 是否实现了对应的方法，然后给这个类发送消息，如果动态决议提供了方法，那么下次 lookUpImpOrNil 就会命中。resolveMethod_locked 最后就会返回对应的 IMP。

1.2.2 示例代码

下面是 resolveInstanceMethod 实例代码，我们调用了没有实现的 sayBad 对象方法。

- (void)zl_sayBad {
    // implementation
}
+ (BOOL)resolveInstanceMethod:(SEL)sel {
    if (sel == @selector(sayBad)) {
        NSLog(@"来了老弟 %@", NSStringFromSelector(sel));
        IMP imp          = class_getMethodImplementation(self, @selector(zl_sayBad));
        Method method    = class_getInstanceMethod(self, @selector(zl_sayBad));
        const char *type = method_getTypeEncoding(method);
        return class_addMethod(self, sel, imp, type);
    }
    return [super resolveInstanceMethod:sel];
}

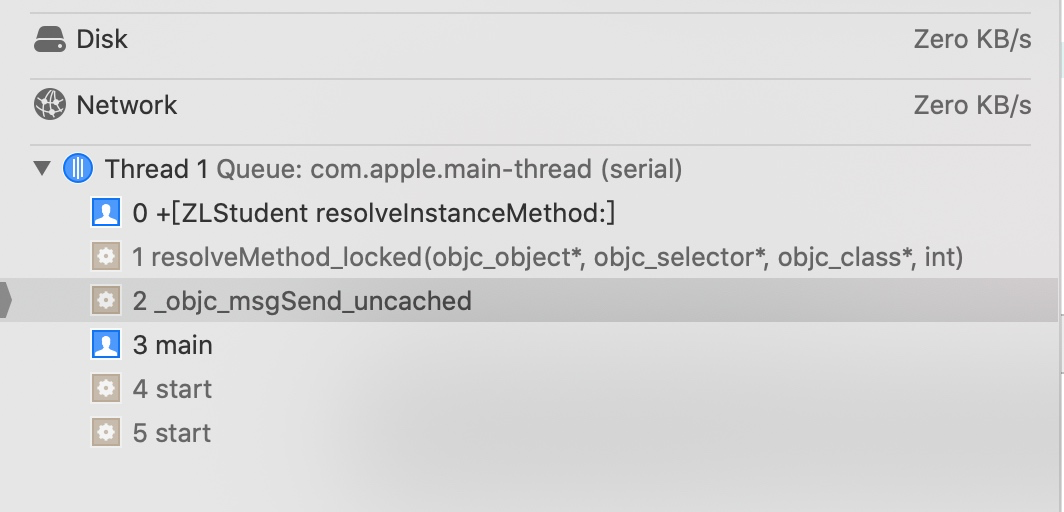

我们可以在 resolveInstanceMethod 处下一个断点

我们可以看到首先方法没有被缓存，调用了 _objc_msgSend_uncached 函数，之后查找 IMP 或者转发 lookUpImpOrForward，然后来到 resolveInstanceMethod。这是发生在消息转发之前的，在执行完 class_addMethod 并返回 YES 之后，就把 SEL 和 IMP 添加到类里面了，同时会进行缓存方法。我们可以连续调用两次 sayBad 方法。

可以看到，resolveInstanceMethod 只调用了一次。

下面我们看一下 resolveClassMethod 实例代码，我们调用了没有实现的 sayHappy 类方法。

+ (void)zl_sayHappy {
    // implementation
}
+ (BOOL)resolveClassMethod:(SEL)sel {
    if (sel == @selector(sayHappy)) {
        NSLog(@"来了老弟 %@", NSStringFromSelector(sel));
        IMP imp          = class_getMethodImplementation(objc_getMetaClass("ZLStudent"), @selector(zl_sayHappy));
        Method method    = class_getInstanceMethod(objc_getMetaClass("ZLStudent"), @selector(zl_sayHappy));
        const char *type = method_getTypeEncoding(method);
        return class_addMethod(objc_getMetaClass("ZLStudent"), sel, imp, type);
    }
    return [super resolveClassMethod:sel];
}

其实根据继承链路图，我们可以在根类 NSObject 里面实现 resolveInstanceMethod 进行重写方法，来进行统一拦截。

2、消息转发

2.1 探究底层源码

如果 IMP 没有找到，并且动态方法决议阶段也没有处理，则进入消息转发阶段

const IMP forward_imp = (IMP)_objc_msgForward_impcache;

这部分又回到了汇编代码 __objc_msgForward_impcache 部分

    STATIC_ENTRY __objc_msgForward_impcache
    // No stret specialization.
    b    __objc_msgForward
    END_ENTRY __objc_msgForward_impcache
    ENTRY __objc_msgForward
    adrp    x17, __objc_forward_handler@PAGE
    ldr    p17, [x17, __objc_forward_handler@PAGEOFF]
    TailCallFunctionPointer x17
    END_ENTRY __objc_msgForward

下面我们又回调了C函数部分 _objc_forward_handler

__attribute__((noreturn, cold)) void
objc_defaultForwardHandler(id self, SEL sel)
{
    _objc_fatal("%c[%s %s]: unrecognized selector sent to instance %p "
                "(no message forward handler is installed)",
                class_isMetaClass(object_getClass(self)) ? '+' : '-',
                object_getClassName(self), sel_getName(sel), self);
}
void *_objc_forward_handler = (void*)objc_defaultForwardHandler;

这就是我们开发中最常看到的 unrecognized selector sent to instance 了。但是我们怎么没有看到消息转发部分的源码呢？

其实是因为苹果没有把它开源，所以没法看，但是我们怎么知道中间有哪些过程呢？其实我们可以开一下上帝视角。

// 内部一个打印消息的函数
extern void instrumentObjcMessageSends(BOOL flag);
int main(int argc, const char * argv[]) {
    @autoreleasepool {
        ZLStudent *student = [ZLStudent alloc];
        instrumentObjcMessageSends(YES);
        [student sayBad];
        instrumentObjcMessageSends(NO);
    }
    return 0;
}

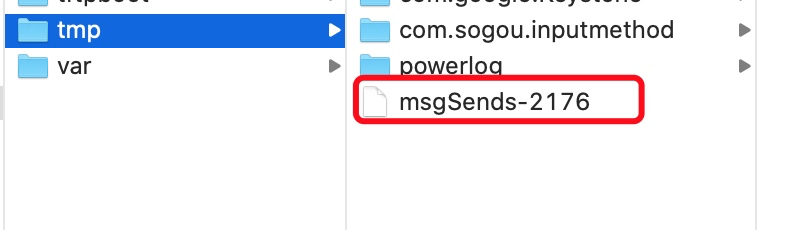

这个函数开启之后，会在 /private/tmp 目录下创建一个 msgSends-xxxx，xxxx 是内部生成的一个编号。

然后就可以看到调用里面对对象进行了一些的函数调用过程

resolveInstanceMethod
forwardingTargetForSelector
methodSignatureForSelector
resolveInstanceMethod
doesNotRecognizeSelector

这时候，了解消息转发流程的同学可能要问了，forwardInvocation 怎么没看到？其实这是因为我们没有调用 methodSignatureForSelector，所以这时候是不会调用 forwardInvocation 的。我们现在加上这段

- (NSMethodSignature *)methodSignatureForSelector:(SEL)aSelector {
    NSLog(@"来了老弟 %s", __FUNCTION__);
    if (aSelector == @selector(sayBad)) {
        return [NSMethodSignature signatureWithObjCTypes:"v@:"];
    }
    return [super methodSignatureForSelector:aSelector];
}

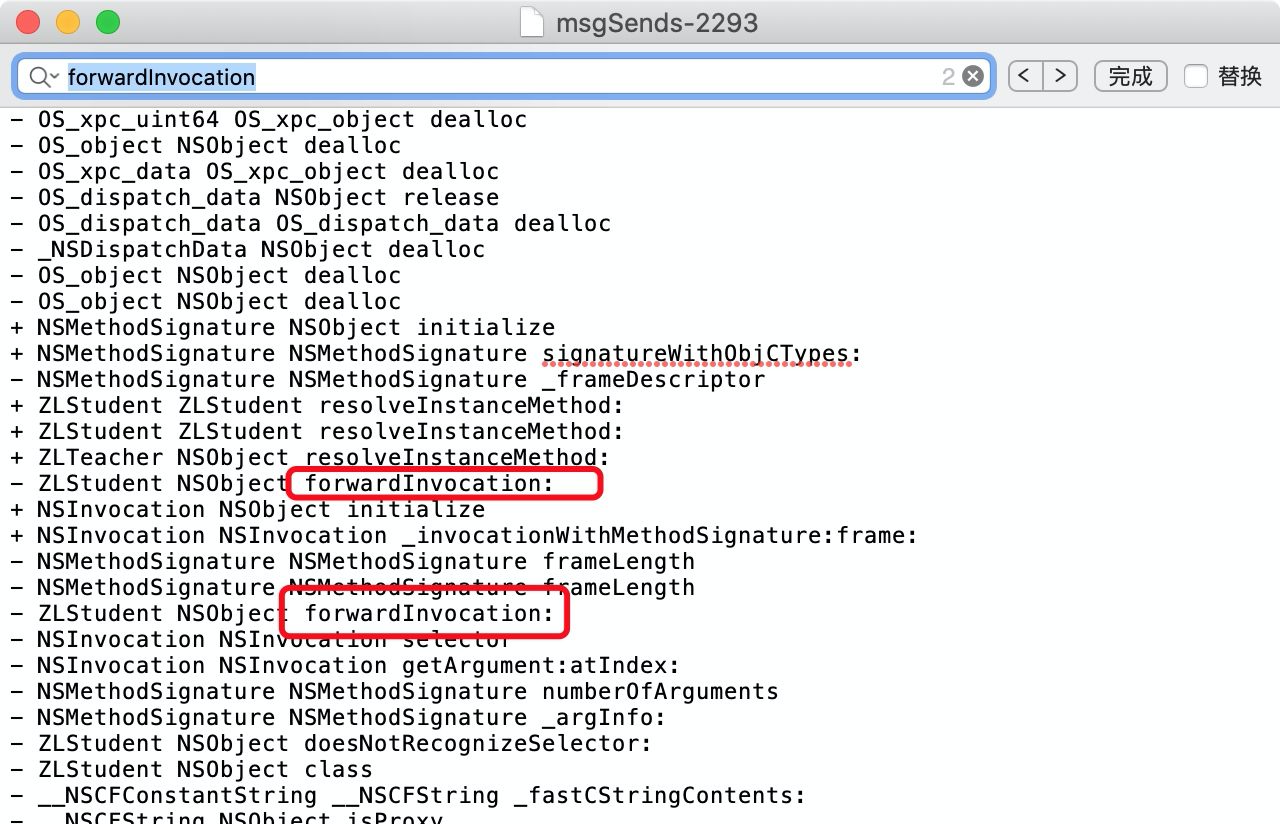

然后我们重新查看新生成的日志，就能看到调用了 forwardInvocation 了。

消息转发流程也可以分为两个阶段

快速消息转发
慢速消息转发

我们接下来先看一下快速消息转发的实现流程

2.2 快速消息转发

我们可以在 forwardingTargetForSelector 方法中将未实现的消息，转发给其他对象。可以在下面的示例代码中看到，返回响应未实现方法的其他对象。

可以看到，消息接收者成功被转到 ZLPicker 对象身上去了。但是如果 forwardingTargetForSelector 方法未做出任何响应的话，就会来到 消息慢速转发流程 上了。

2.3 慢速消息转发

慢速消息转发时，首先会调用 methodSignatureForSelector 方法，在方法内部生成 NSMethodSignature 类型的方法签名对象。在生成签名对象时，可以指定 target 和 SEL，可以将这两个参数换成其他参数，将消息转发给其他对象。

- (NSMethodSignature *)methodSignatureForSelector:(SEL)aSelector {
    NSLog(@"来了老弟 %s", __FUNCTION__);
    if (aSelector == @selector(sayBad)) {
        return [NSMethodSignature signatureWithObjCTypes:"v@:"];
    }
    return [super methodSignatureForSelector:aSelector];
}

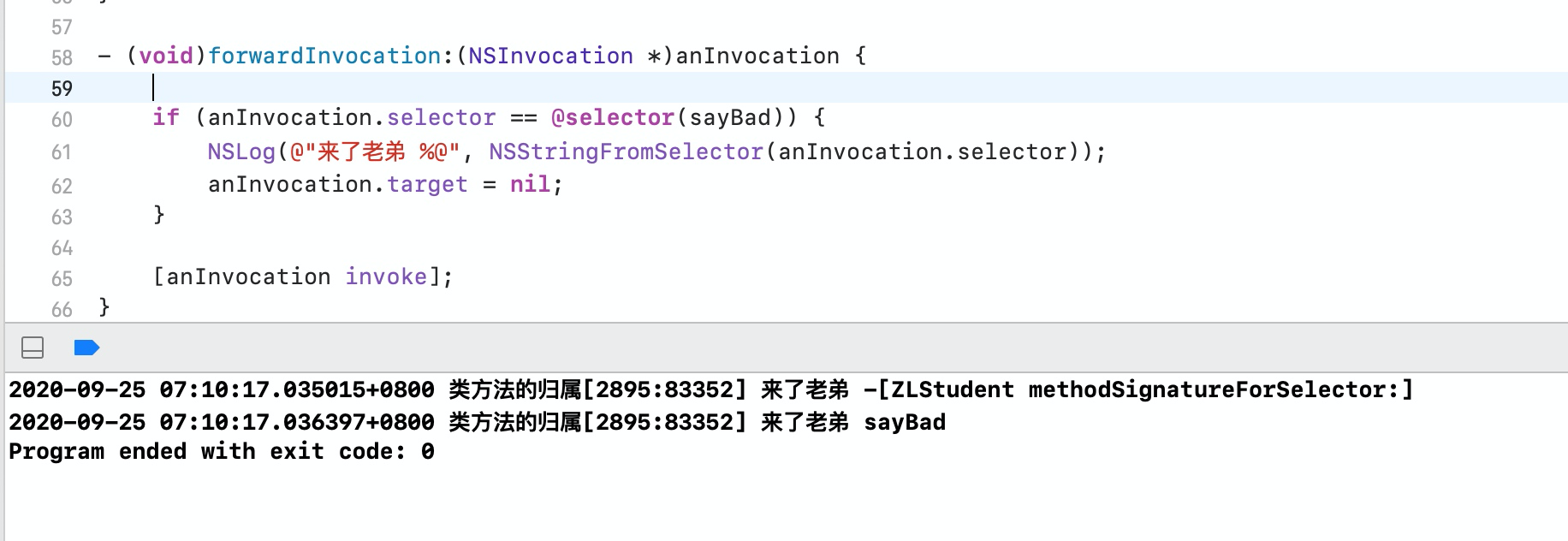

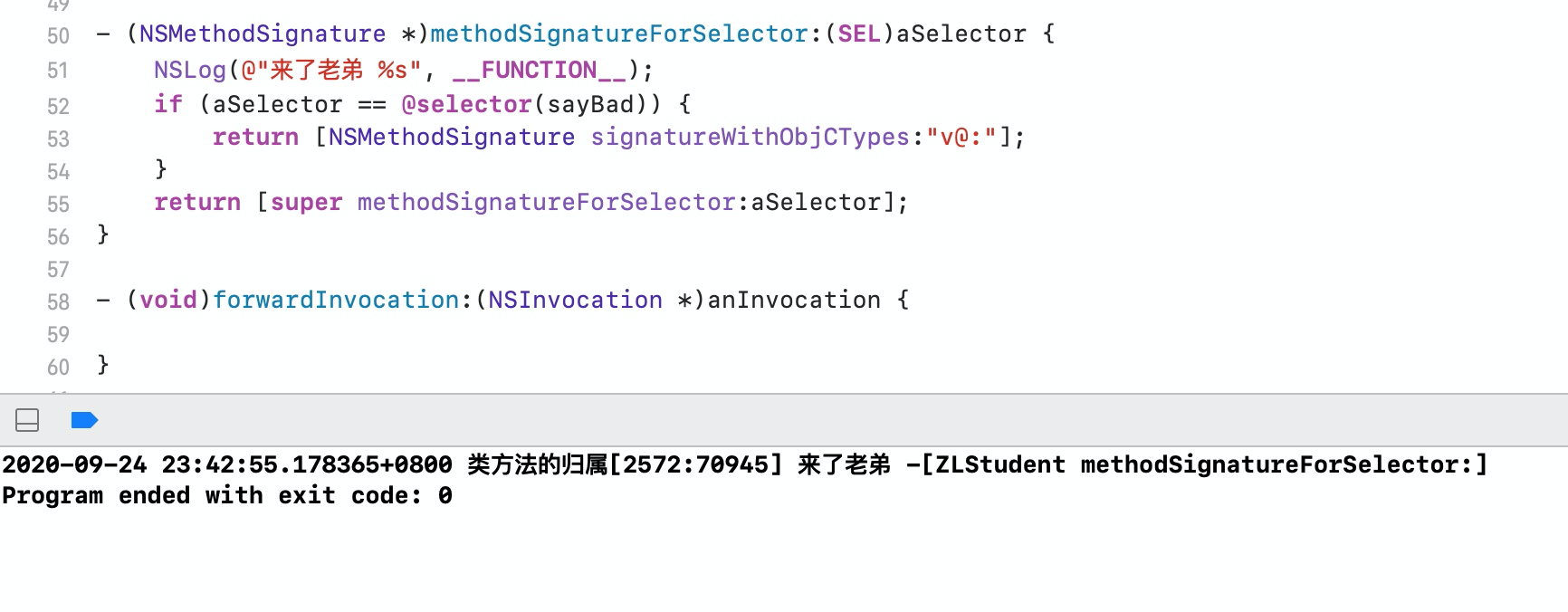

生成 NSMethodSignature 签名对象后，就会调用 forwardInvocation 方法，这是消息转发中最后一步了。在这一步，只要我们重写了 forwardInvocation 方法，就算不做任何操作，也不会发送消息找不到的崩溃了，只是这样会造成事务的浪费。

如果我们实在找不到其他对象进行处理，那么我们可以就像漂流瓶一样把 anInvocation 放出去。

这种方法是因为我们开了上帝视角才找到系统调用了这些方法的，那么有没有一些让我们实实在在看到系统的调用流程呢，接下来我们使用 Hopper Disassembler 反汇编来分析一下消息转发调用流程。

3、Hopper Disassembler 分析

我们先来看看崩溃时的调用堆栈信息

2020-09-25 07:13:53.630518+0800 类方法的归属[2941:85139] *** Terminating app due to uncaught exception 'NSInvalidArgumentException', reason: '-[ZLStudent sayBad]: unrecognized selector sent to instance 0x1007b3da0'
*** First throw call stack:
(
    0   CoreFoundation                      0x00007fff380b8b57 __exceptionPreprocess + 250
    1   libobjc.A.dylib                     0x00007fff70f2b5bf objc_exception_throw + 48
    2   CoreFoundation                      0x00007fff38137be7 -[NSObject(NSObject) __retain_OA] + 0
    3   CoreFoundation                      0x00007fff3801d3bb ___forwarding___ + 1427
    4   CoreFoundation                      0x00007fff3801cd98 _CF_forwarding_prep_0 + 120
    6   libdyld.dylib                       0x00007fff720d3cc9 start + 1
)
libc++abi.dylib: terminating with uncaught exception of type NSException

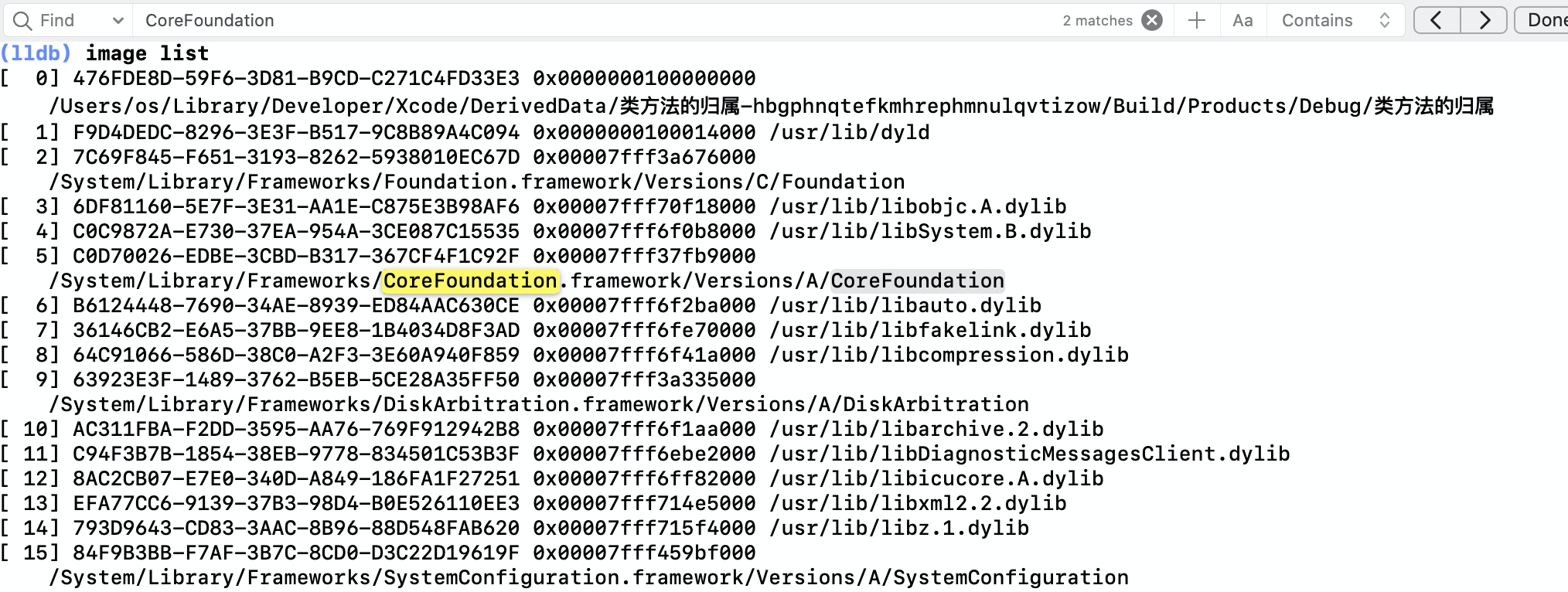

可以看到，现在我们的首要目标就是找到 _CF_forwarding_prep_0，我们可以看到，这个函数存在在 CoreFoundation 中，所以我们首先要把这个 Mach-O 拷出来，然后拖入到 Hopper Disassembler，我们在控制台使用 lldb 指令 image list 将系统库的路径都给输出出来，然后找到 CoreFoundation 库的路径

/System/Library/Frameworks/CoreFoundation.framework/Versions/A/CoreFoundation

拖入之后，我们开始查找 ___forwarding_prep_0___

下一步进入 ___forwarding_prep_0___ 函数之后，找到 ____forwarding___

在 ____forwarding___ 函数里面发现了forwardingTargetForSelector

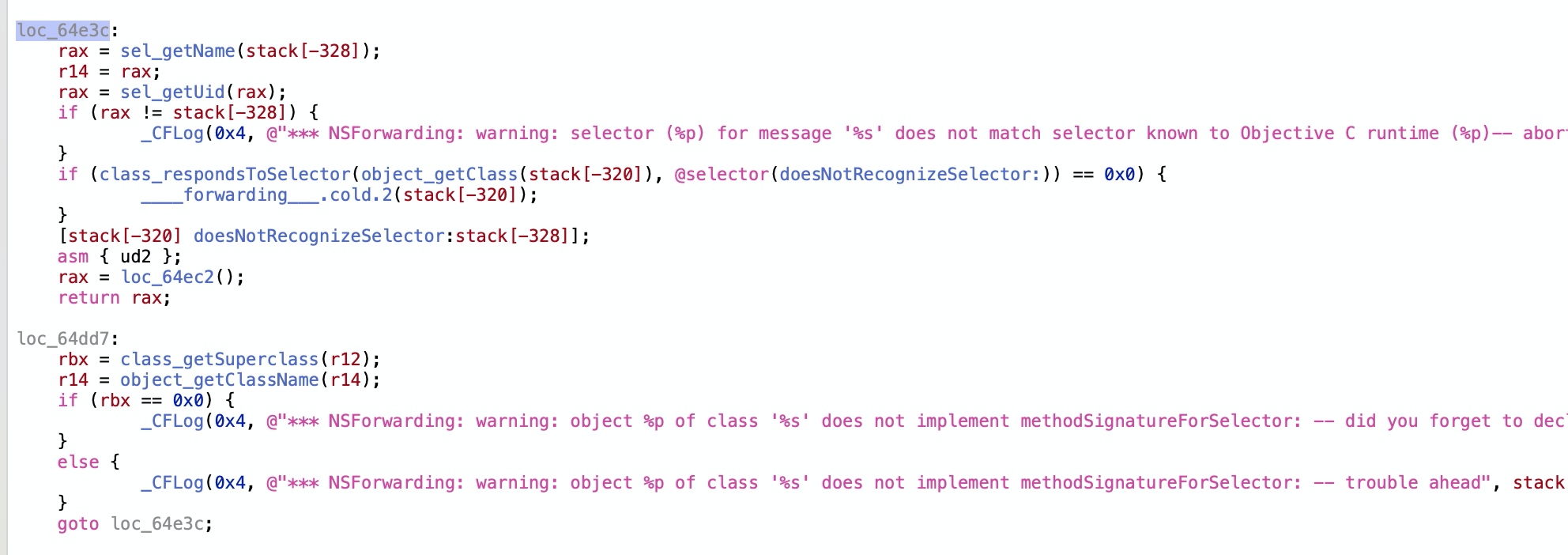

如果没有实现 forwardingTargetForSelector 方法的话，则继续往下执行。我们阅读以下这里面的内容，其实做了一些判断，如果没有实现 methodSignatureForSelector 方法或者返回为nil的话，则最后会跳转到 loc_64e3c

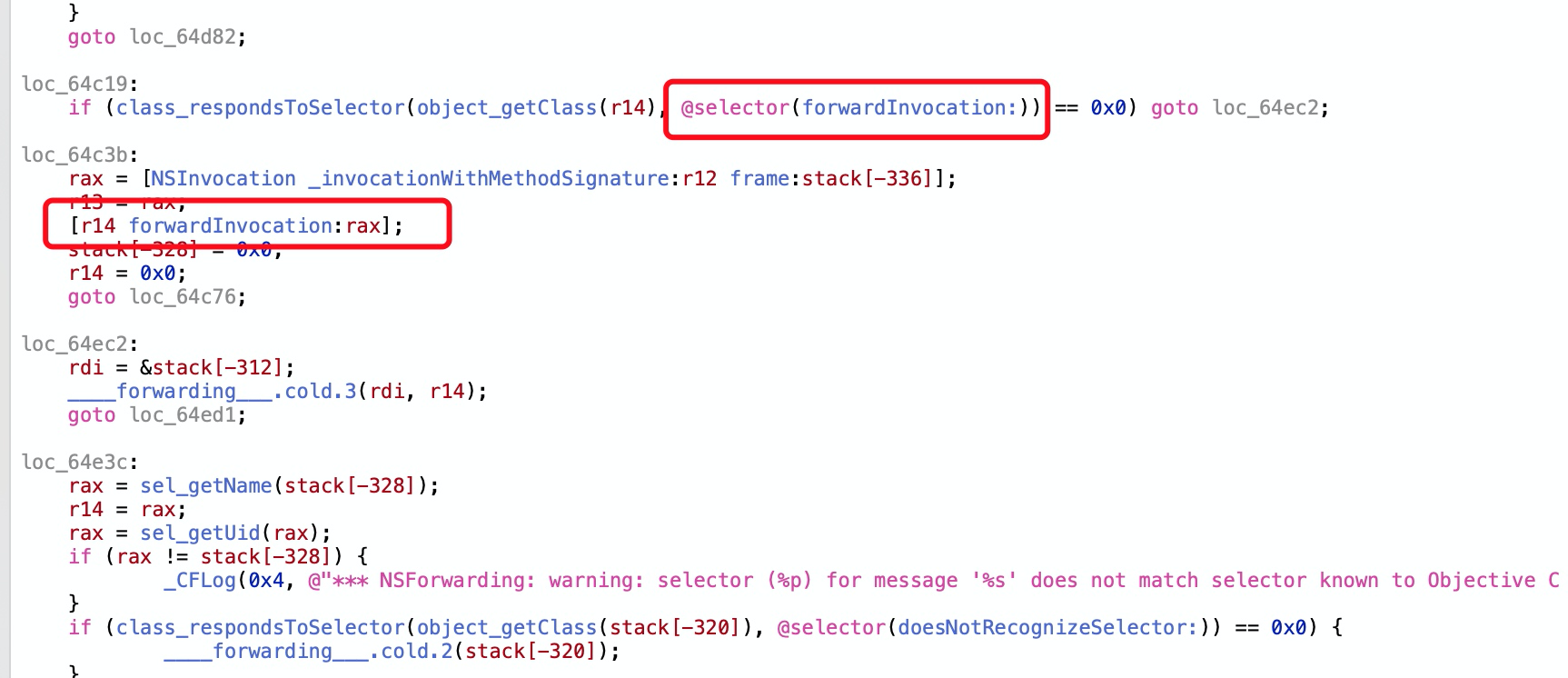

我们继续往下看，这里也看到如果没有实现 methodSignatureForSelector方法或者为空则跳转到 loc_64ec2，如果实现了 forwardInvocation 则会调用 forwardInvocation

这样，我们通过反汇编 CoreFoundation 的形势，也可以看到整个流程。

4、消息转发流程图

5、总结

如果一个实例方法不能在类和它的继承链的方法列表中不能被找到，则进入到方法解析和消息转发流程。

1 首先判断当前实例的类对象是否实现了 resolveInstanceMethod 方法，如果实现了，会调用 resolveInstanceMethod 方法。这个时候我们可以在 resolveInstanceMethod 方法里动态的添加该 SEL 对应的方法。之后会 重新执行查找方法实现 的流程，如果依旧没找到方法实现，或者没有实现 resolveInstanceMethod 方法，则进入消息转发流程。
2 调用 forwardingTargetForSelector 方法，尝试找到一个能响应该消息的对象。如果找到了，则直接把消息转发给它，如果返回nil，则继续下一步流程。
3 调用 methodSignatureForSelector 方法，尝试获得一个方法签名，如果获取不到，则直接调用 doesNotRecognizeSelector 抛出异常信息。
4 调用 forwardInvocation 方法，进行事务处理。如果不处理的话，则把事务抛出，爱谁谁接。
