演示如何根据室内室外仓库温度计的读数，计算并展示室内外温度差。

案例

让我们假设你有一个有两个温度计的仓库：室内和室外。在本教程中，我们将配置ThingsBoard规则引擎，根据温度传感器的最新读数自动计算仓库内外温度差。
请注意，这只是一个简单的理论用例，以演示平台的能力。您可以将本教程用作更复杂场景的基础。

先决条件

我们假设您已完成以下指南并查看了以下文章：

• 入门指南。

• 规则引擎概述。

  模型定义

  我们将创建一个名为“仓库A”，类型为“仓库”的资产。

  创建俩个名为“内部温度计”和“外部温度计”的设备配置

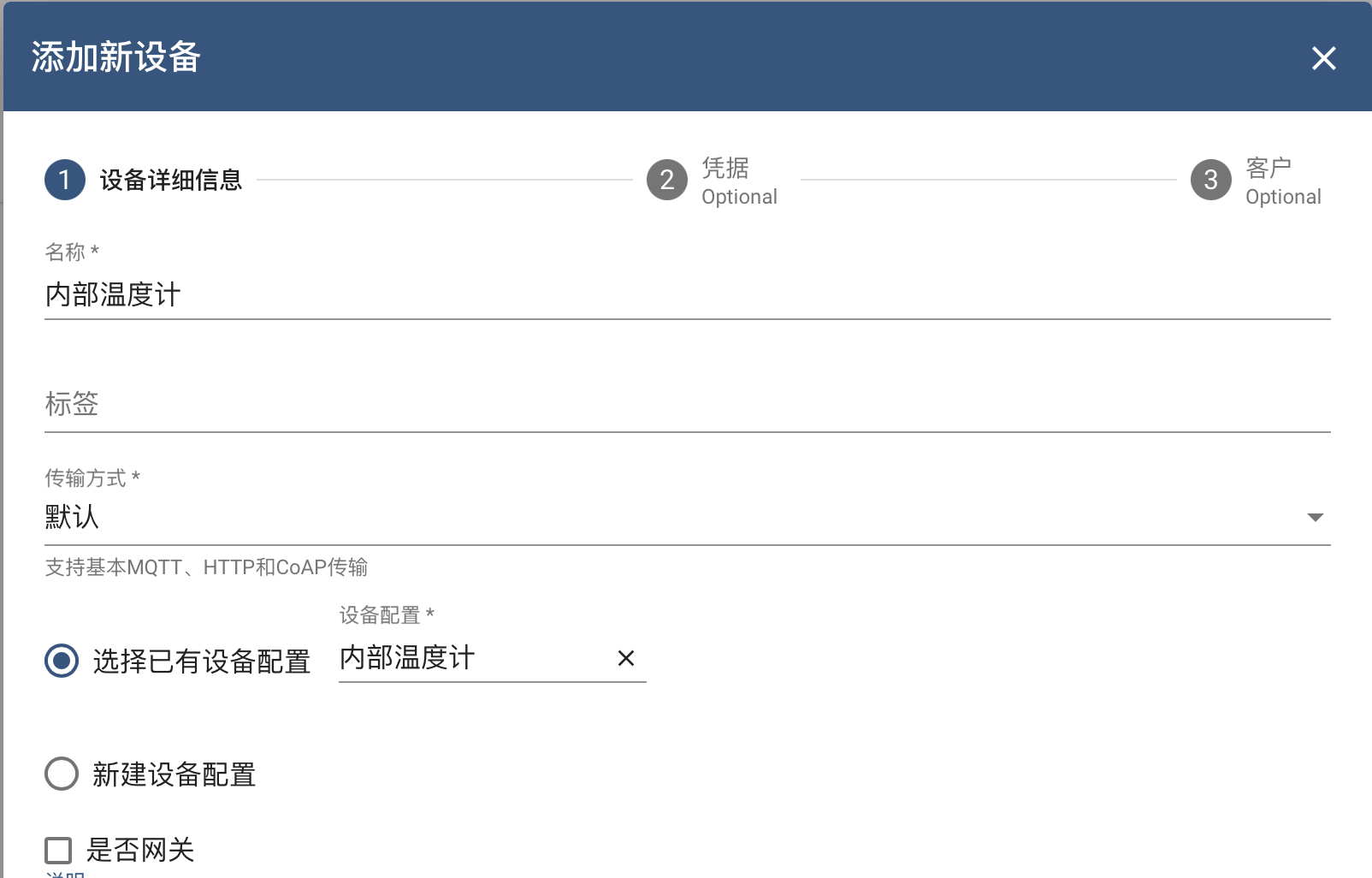

  我们将创建两个名为“内部温度计”和“外部温度计”的设备，并相应地使用“内部温度计”和“外部温度计”的设备类型。

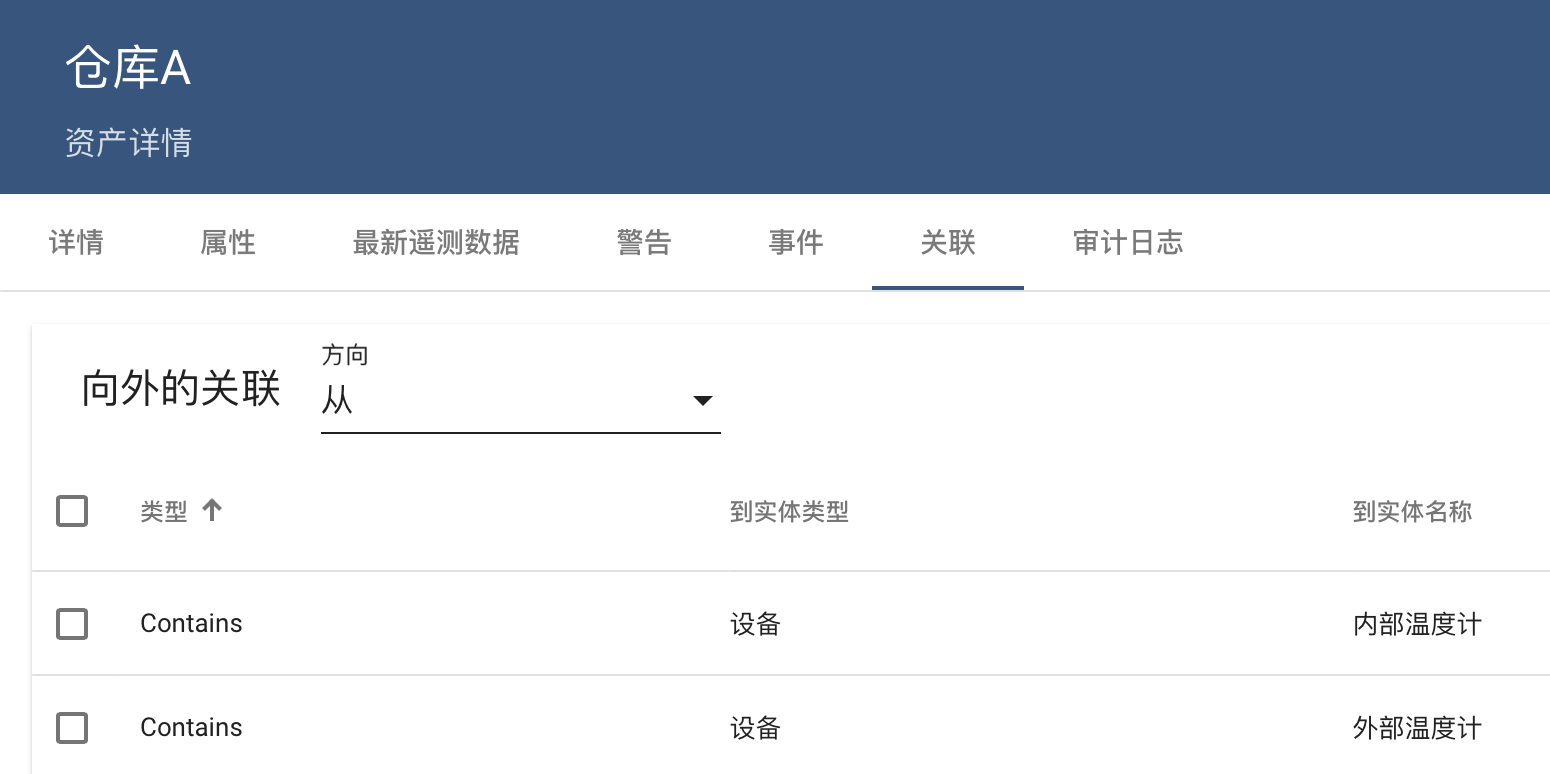

  资产“仓库A”和设备“内部温度计”/“外部温度计”之间添加关联。为了在规则链中将消息发起人从内外温度计更改到仓库A。
  注：请查看文档，了解如何创建资产和关联。


  遥测数据流

  文章会解释每个节点的目的。将涉及三个规则链：

• “温度计模拟器”-可选的规则链，用于模拟生成来自两个温度传感器的数据；


• “根规则链”-规则链，实际上将设备遥测保存到数据库中，并在重定向到“温度差”链之前按设备类型过滤消息

• “温度差”-实际计算仓库内外温度计之间温度差的规则链；

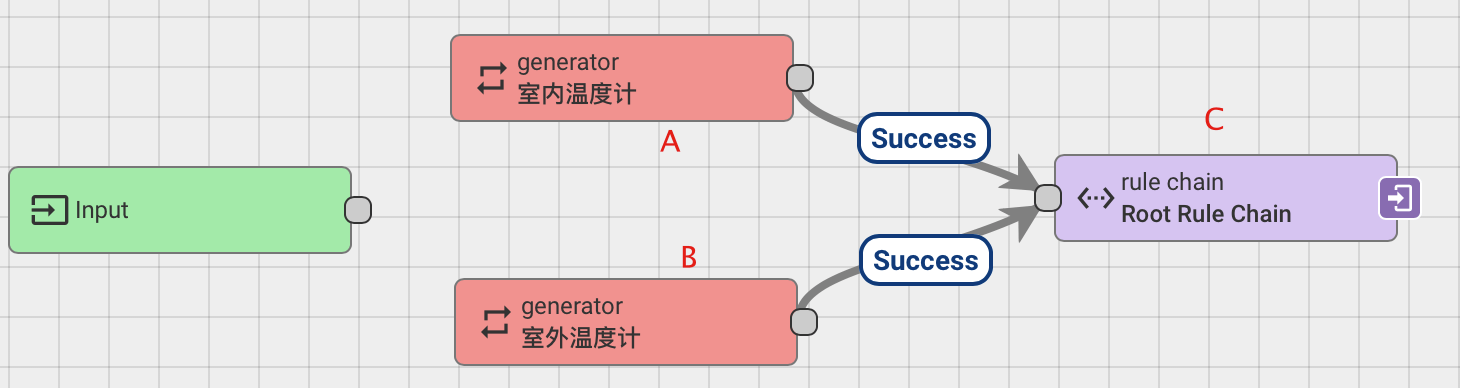

  温度计模拟器-规则链

  节点A和B：周期性生成随机温度（A：10秒/条，B：60秒/条），作为遥测消息传入根规则链。
  节点A：室内温度计

  var msg = {
  temperature: (20 + 5 * Math.random()).toFixed(1)
  };
  return {
  msg: msg,
  metadata: {
    deviceType: "内部温度计"
  },
  msgType: "POST_TELEMETRY_REQUEST"
  };

  节点B：室外温度计

  var msg = {
  temperature: (18 + 5 * Math.random()).toFixed(1)
  };
  return {
  msg: msg,
  metadata: {
    deviceType: "外部温度计"
  },
  msgType: "POST_TELEMETRY_REQUEST"
  };



  根规则链



  温度差-规则链



  节点E

  根据传入消息的deviceType将消息分发到indoor outdoor俩条链路

  function nextRelation(metadata, msg) {
    if (metadata.deviceType === '内部温度计') {
        return ['indoor'];
    } else if (metadata.deviceType ===
        '外部温度计')
        return ['outdoor'];
  }
  return nextRelation(metadata, msg);

  节点F/G

  将温度 temperature字段分别转换为outdoorTemperature/indoorTemperature

  //节点F
  var newMsg = {};
  newMsg.outdoorTemperature = msg.temperature;
  return {
    msg: newMsg,
    metadata: metadata,
    msgType: msgType
  };

  //节点G
  var newMsg = {};
  newMsg.indoorTemperature = msg.temperature;
  return {
    msg: newMsg,
    metadata: metadata,
    msgType: msgType
  };

  节点H

  把消息发起人从俩个温度计设备改为仓库A。之后提交的消息会作为资产消息处理。


  节点I

  将资产“仓库A”的遥测消息保存到数据库。

  节点J

  将消息发起人的最新遥测数据加入元数据中


  节点K

  计算温度差

  var newMsg = {};
  newMsg.deltaTemperature = parseFloat(Math.abs(metadata.indoorTemperature - metadata.outdoorTemperature).toFixed(2));
  return {
  msg: newMsg,
  metadata: metadata,
  msgType: msgType
  };

  节点L

  保存温度差到数据库。此时可以查看资产“仓库A”的最新遥测数据，分别由室内室外和温度差三个字段。


  仪表盘展示
