活动节点按照用户是否参与分类，可分为用户参与者活动和系统活动。用户参与活动由用户手动操作进行完成，系统活动则由系统逻辑自动处理完成。
用户参与活动节点包含：手工、审批、传阅；
系统活动节点包含：开始、结束、消息、等待、连接点、业务动作、子流程；
此外，按照是否阻塞流程，可以分为阻塞流程节点和非阻塞流程节点。
阻塞流程节点包含：手工、审批、等待、子流程(同步方式)；
非阻塞流程节点包含：开始、结束、消息、传阅、连接点、业务动作、子流程(异步方式)。

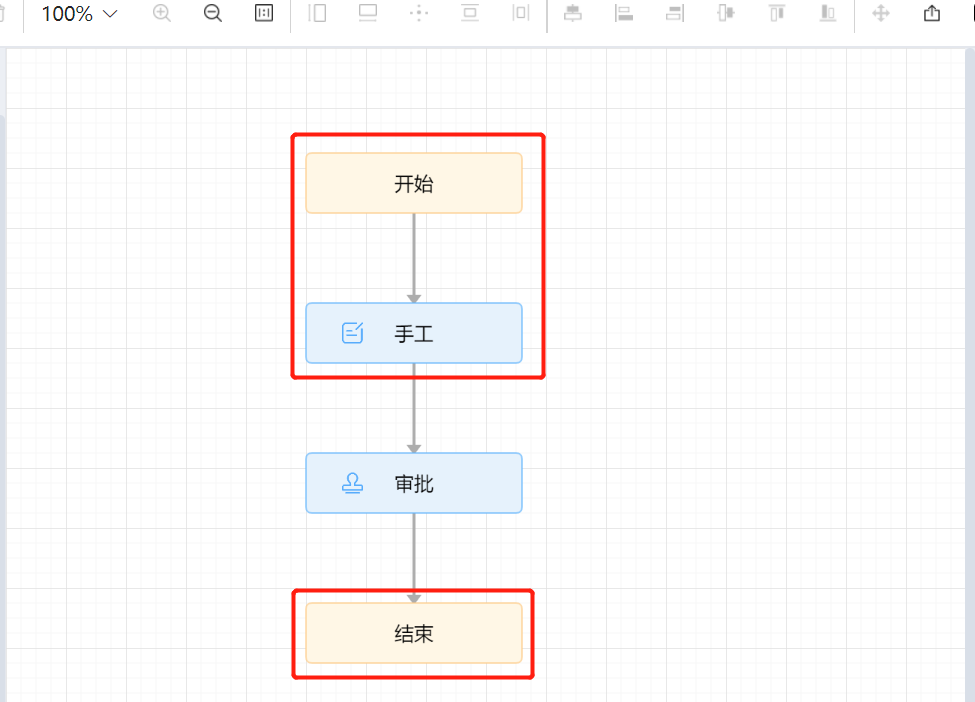

开始结束节点
开始和结束类节点默认显示在流程表中，流程表中有且只能有一个，不能进行添加和删除，此节点没有审批权限
手工节点
手工节点默认显示在流程表中，通常为填写表单的节点，此节点没有审批权限，只能进行提交，且流程的第一节点必须是手工节点，常规默认创建人，一般在该节点需设置填写字段权限 ( 其他类型节点也可根据需求设置字段权限 )。

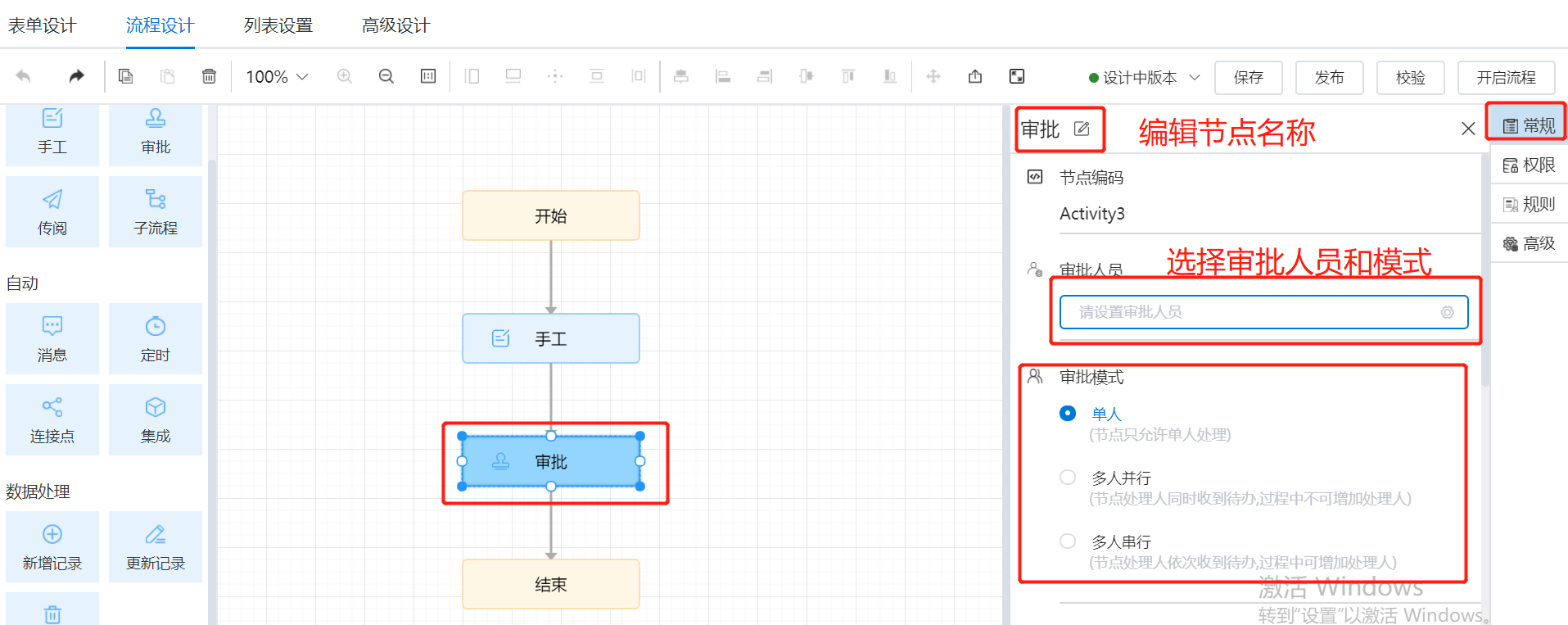

审批节点
审批节点，即有审批权限的节点，需设置审批人员，可以审批通过或驳回；支持单人、多人并行、多人串行等执行方式

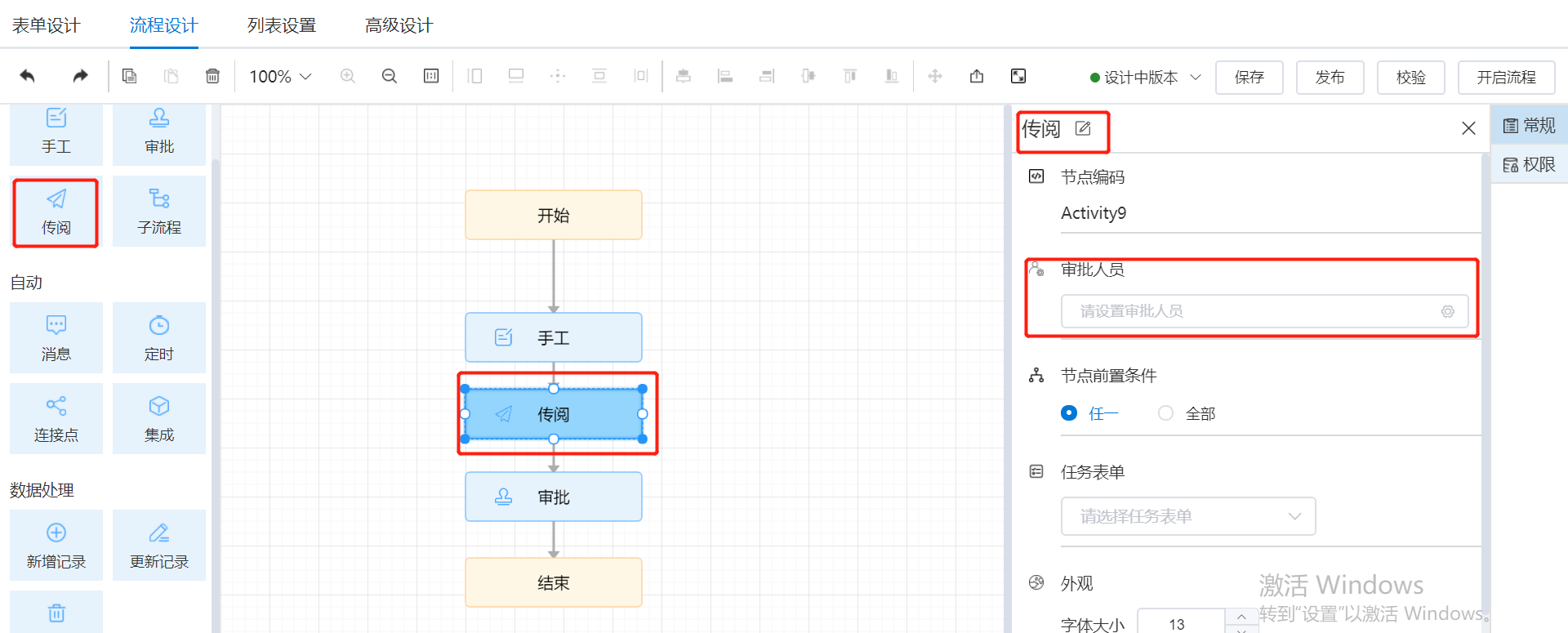

传阅节点
传阅节点是一个不阻塞流程的活动，接收者仅可查看表单。当流程结束时，传阅的任务也不会自动结束，需要用户点击已阅后才会完成。
消息节点
流程任务提交到消息节点后会根据设置好的条件，通过邮件的方式发送到收件人邮箱

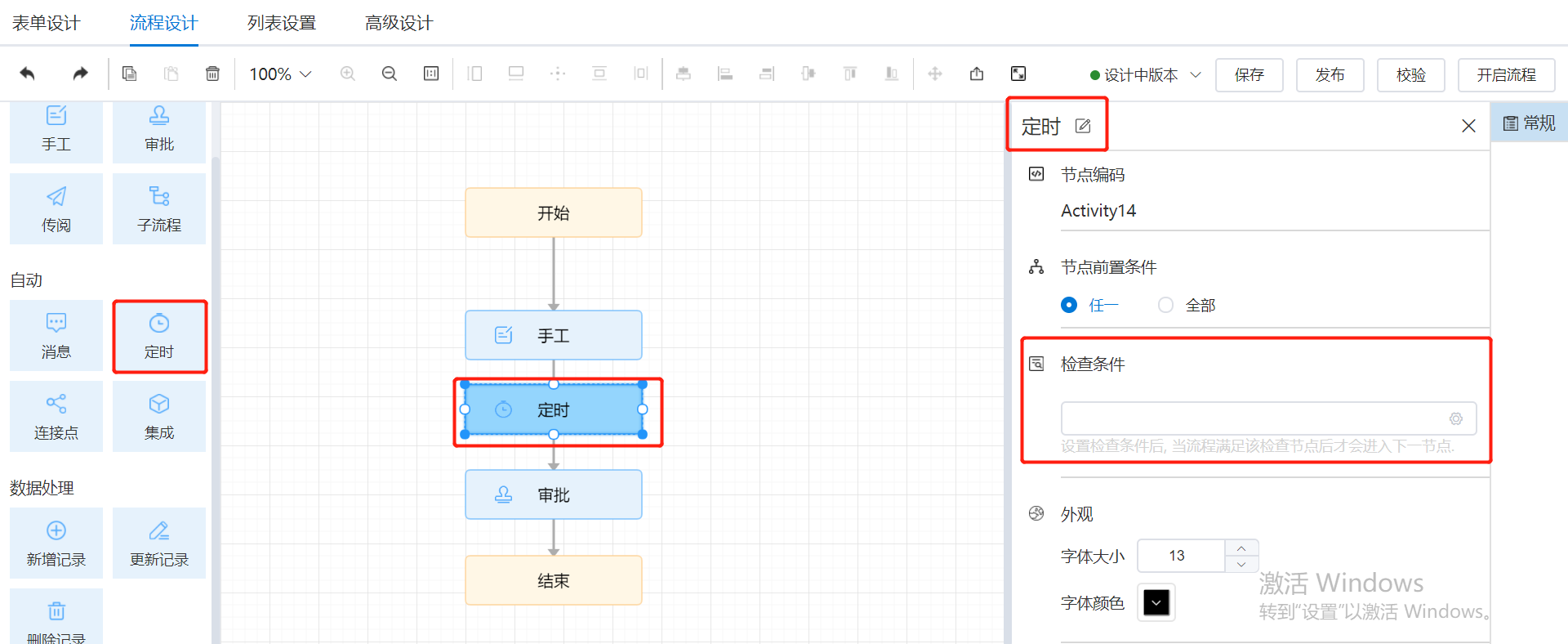

定时节点
定时节点是需要等到的某个条件成立，才会继续往下执行。等待条件可以设置为一个公式，例如检测某个值是否等于某个状态，还可以和业务服务进行联合使用，用以检测其他业务系统的数据是否满足特定的条件

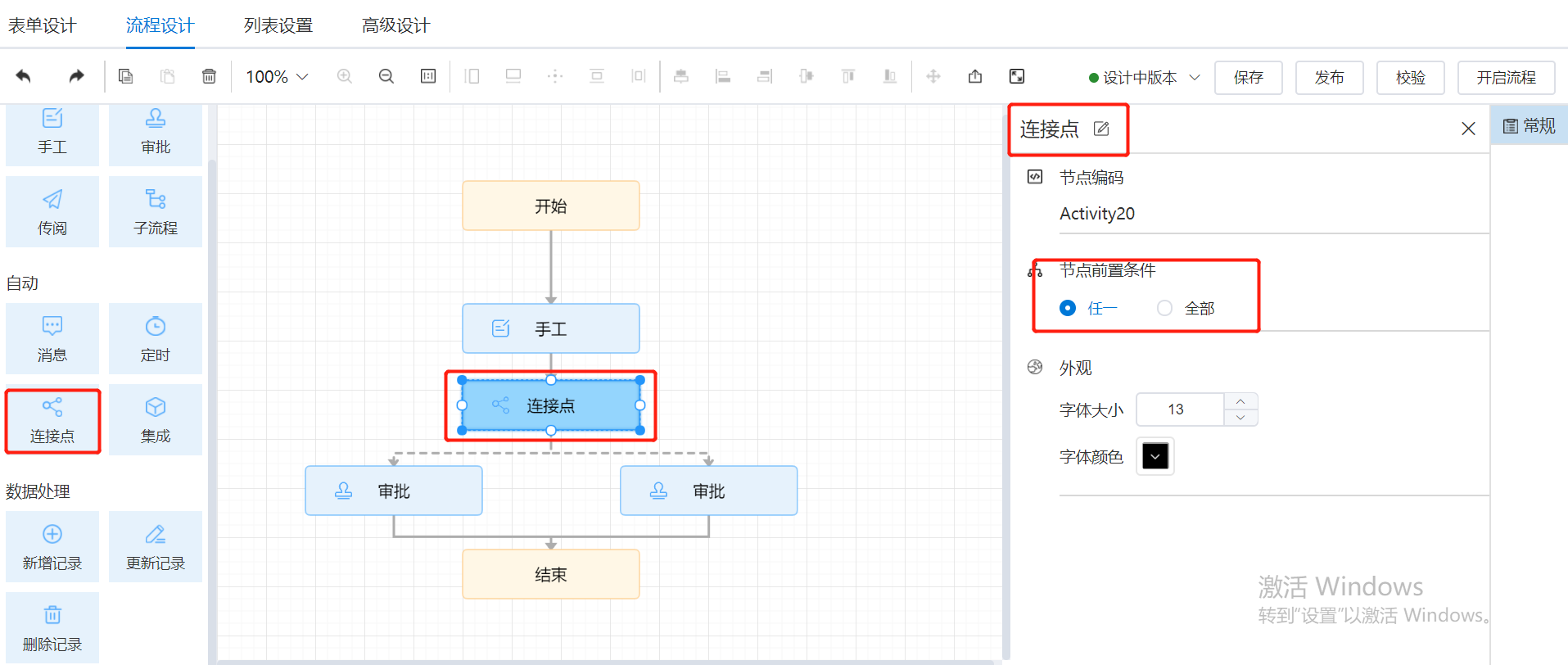

连接点
连接点是一个中转节点，该节点不会阻塞流程，当流程满足条件到达后，会立即结束并继续往下执行。通常可以在以下场景使用：分解条件路由，流程的路由美观，汇集活动节点

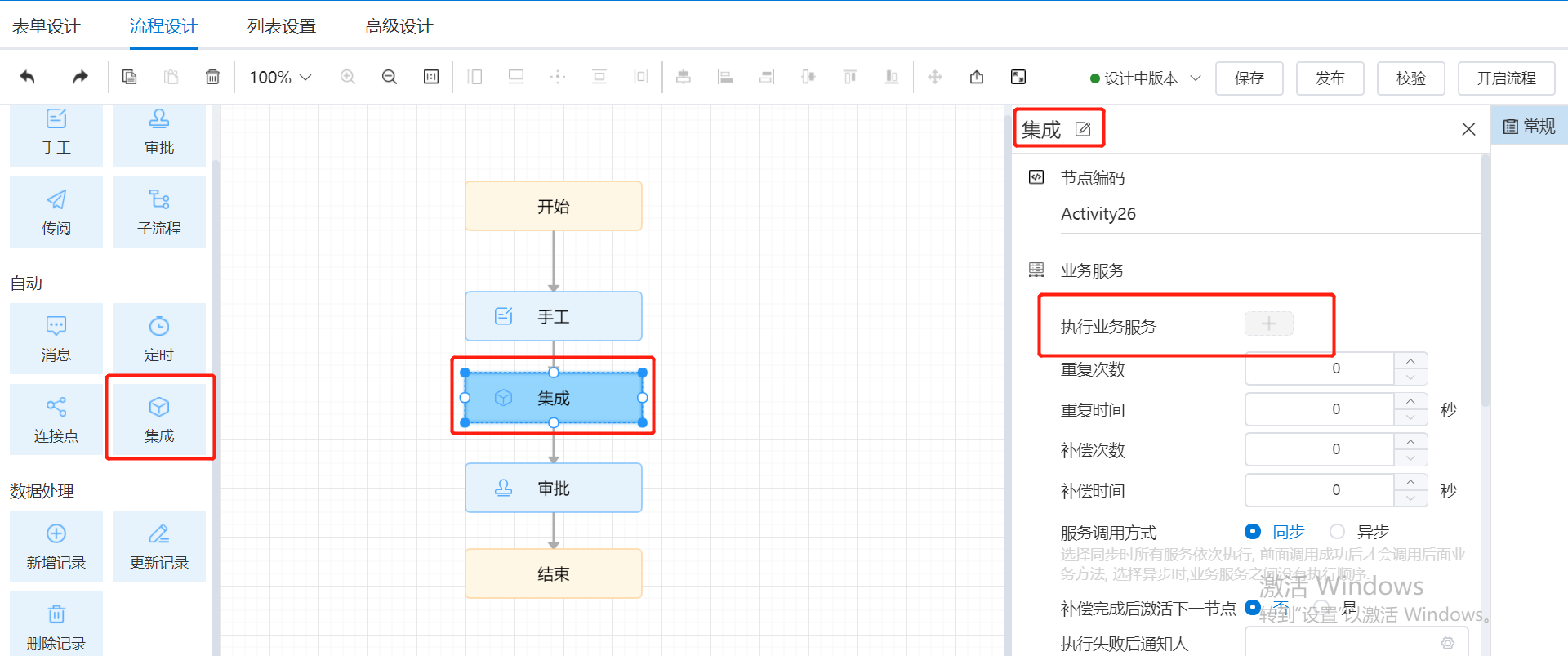

集成节点
集成节点可以调用一个或多个业务服务方法，并且业务服务的方法返回值绑定到流程表单数据，所调用的业务方法可在[高级设计]->[业务方法]中添加
子流程节点
使用场景
- 描述：
主流程执行到子流程时，可触发另外一个表单（或多个）的流程自动发起（无需新增）。
- 案例：
“有效项目信息”填报，当该项目为重点项目时，“重点项目推进情况”中将自动新增一条数据，便于处理人及时获取待办尽快跟踪。而非人工被动去发起重点项目推进流程。
“重点项目推进情况”无“新增”按钮，只能通过“有效项目信息”流程触发产生数据。
流程图示例：
使用方式
步骤1：建立独立的表单和流程
建立“有效项目信息”和“重点项目推进情况”各自的表单和流程（基础操作，此处不做详细描述）。
如果一个主流程需要触发多个子流程，此处可以建立多个独立的菜单和流程（1主+N子）。

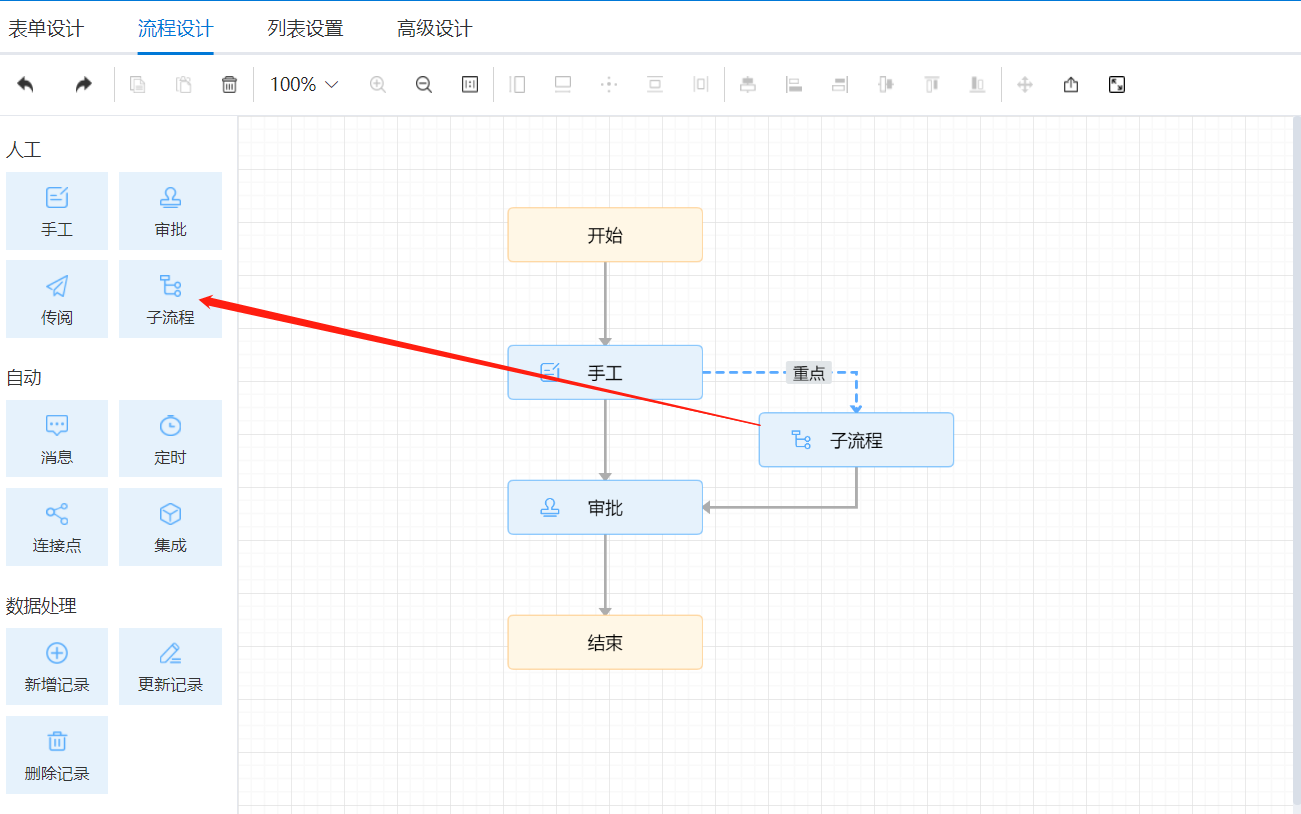

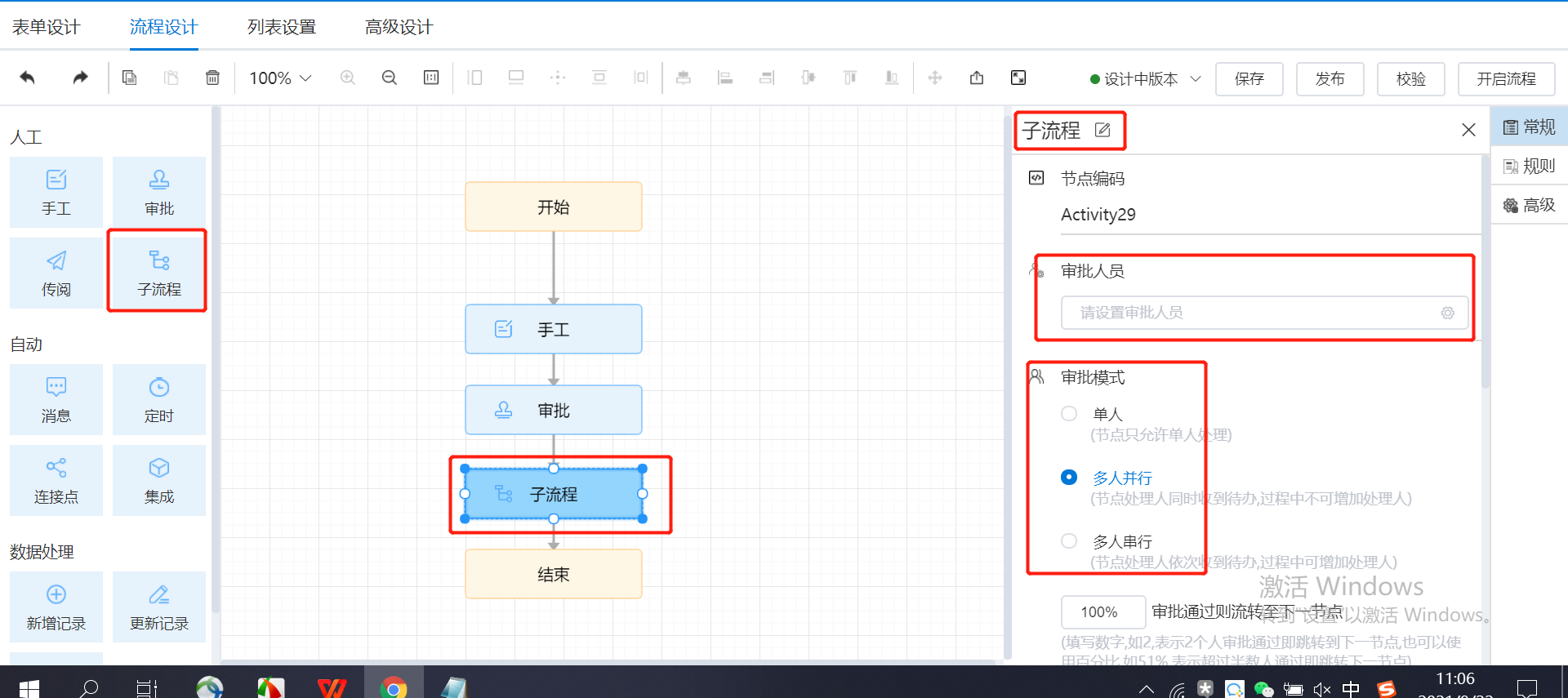

步骤2：主流程中加入子流程节点
进入主流程业务设计界面，在流程设计器中，选择左侧“子流程”节点主流程中加入子流程节点

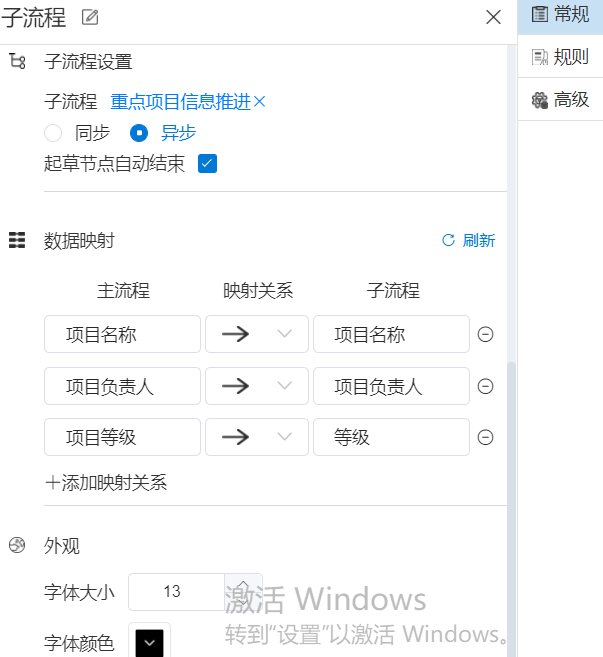

步骤3：子流程节点设置
- 设置调用的子流程：
在子流程节点的“子流程设置”中，设置模板编码，选择子流程对应的菜单。
- 同步/异步设置：
同步：主流程需要等待子流程，流程处理完成后，主流程才能继续向下执行。
异步：主流程无需等待子流程完成，可继续往下执行。

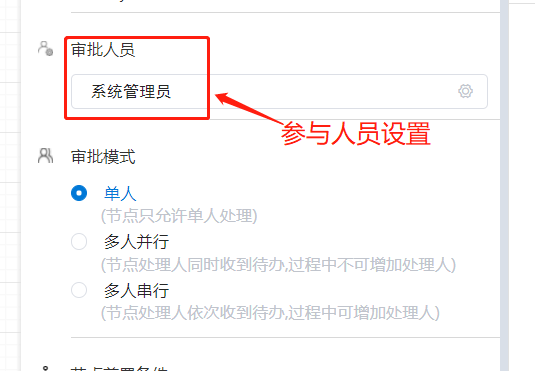

- 参与者设置
设置子流程第一步的操作人（重点需要设置主流程图中子流程节点的参与者，子流程图里第一步审批人可使用默认的{Originator}）

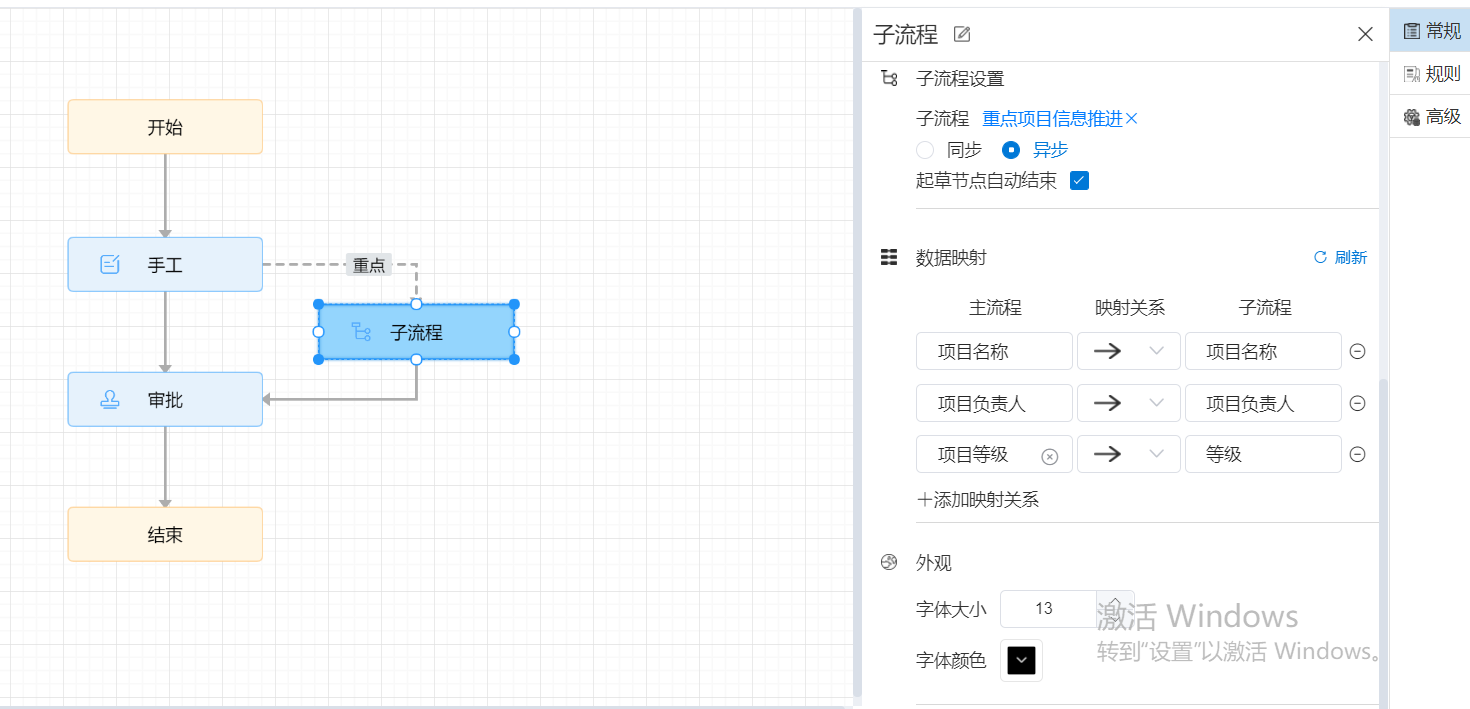

- 建立数据映射关系
建立主流程和子流程之间字段的映射关系，操作类似关联控件的关联值绑定功能。
完成以上步骤，发布主流程即可实现主流程自动触发子流程启动功能。
子流程节点是一个独立的流程，每个子流程活动节点，都可以启动一个或多个并行的子流程。
当父流程和子流程在同一个流程包下时，那么父子流程的数据是共享的，否则父子流程的数据需要进行设置数据项映射来相互传递。

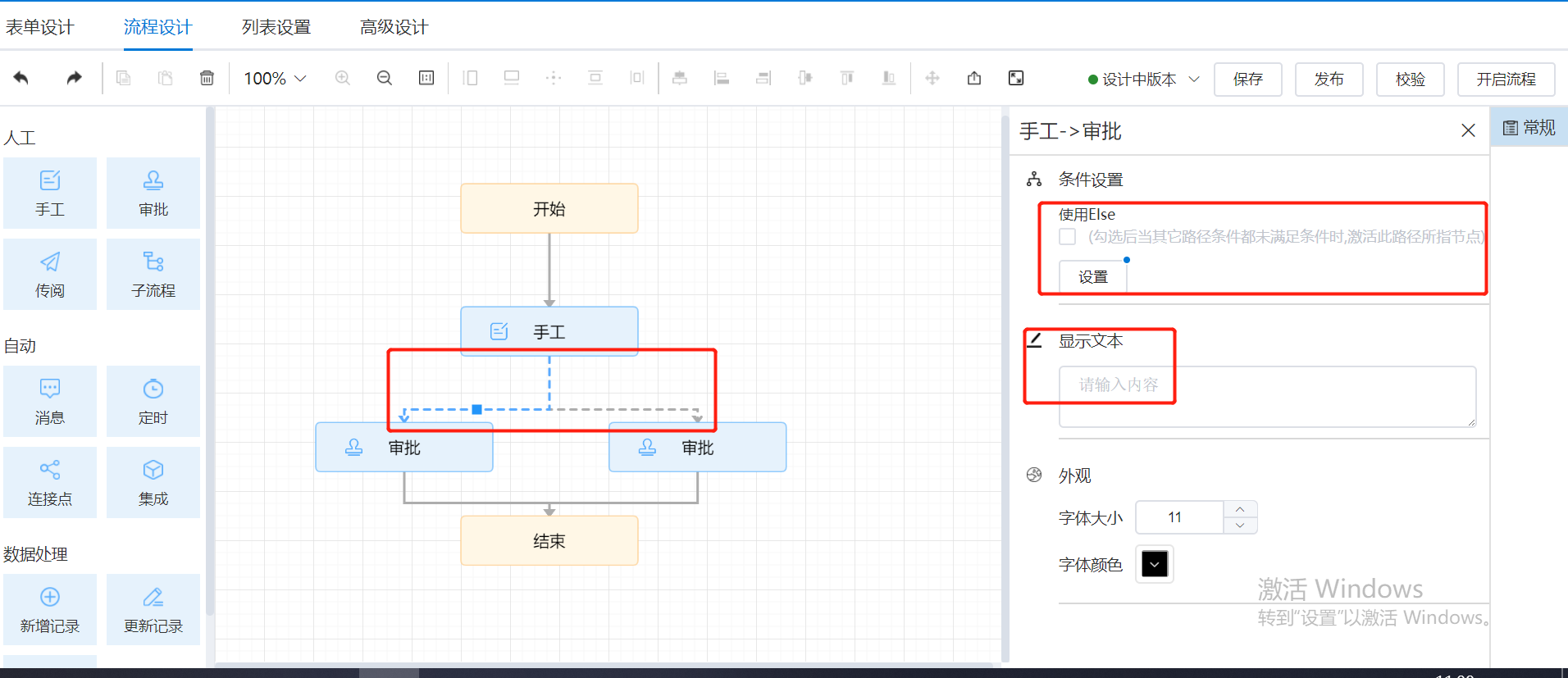

连接线
- 连接线是连接流程节点的箭头，连接线用于确定表单中流程的走向。
- 点击节点旁边会出现线条，与其他节点建立连接线，表示流程的进行方向；如果要修改一个流程关系，只需要拖动线条到另一个节点上的空心圆处即可。

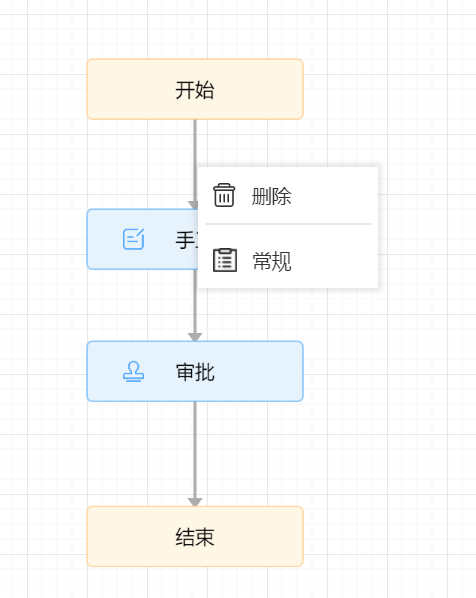

- 如果要删除一个流程关系，只需要选中连接线单击右键，点击移除即可
连接线常规功能：在[常规]->[条件设置]中可设置确定流程走向的条件，[文本显示]中可编辑

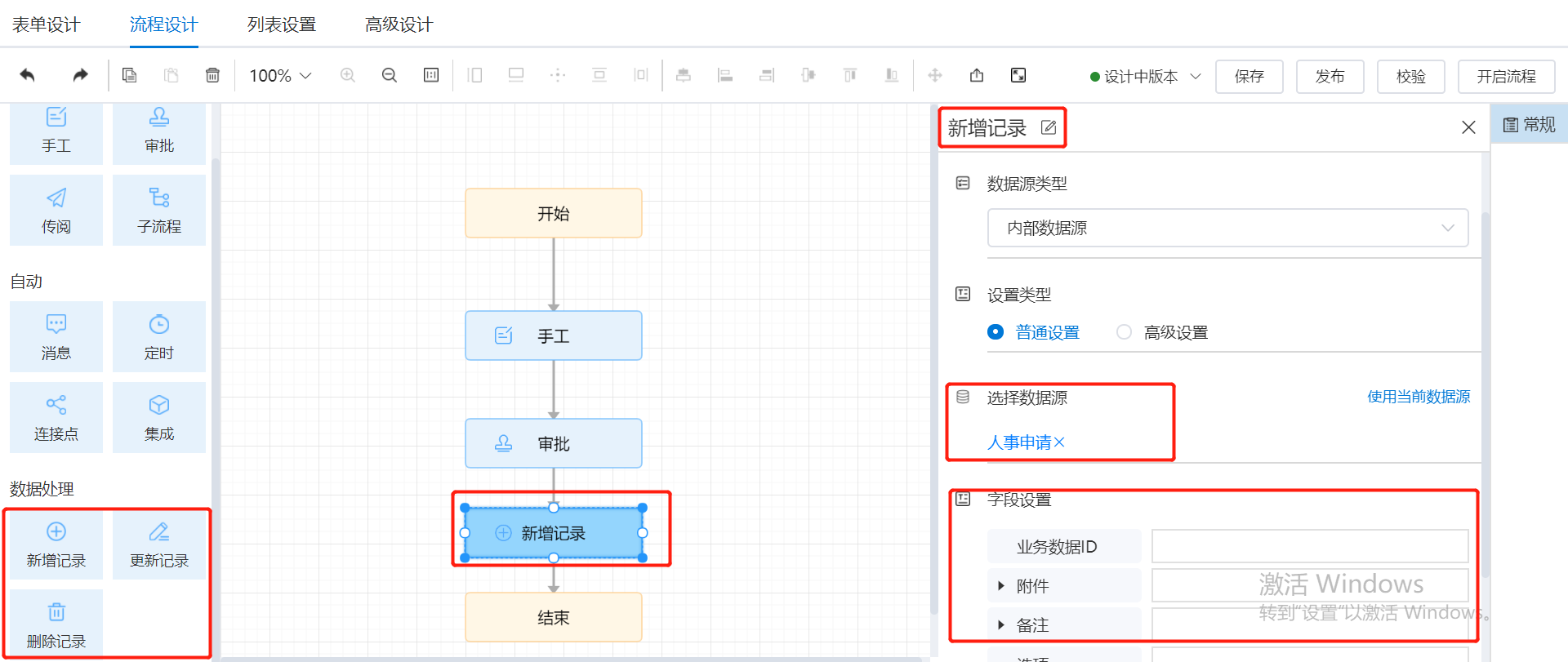

新增记录、更新记录、删除记录
新增记录、更新记录、删除记录这三个节点，可在流程对所选择的数据源信息做新增、更新或删除
设置类型分为普通设置、高级设置
普通设置：只能修改、更新、删除本平台的表单
高级设置：可设置外部数据源，新增、更新、删除平台外数据库的表数据。
