9.优化溶解效果

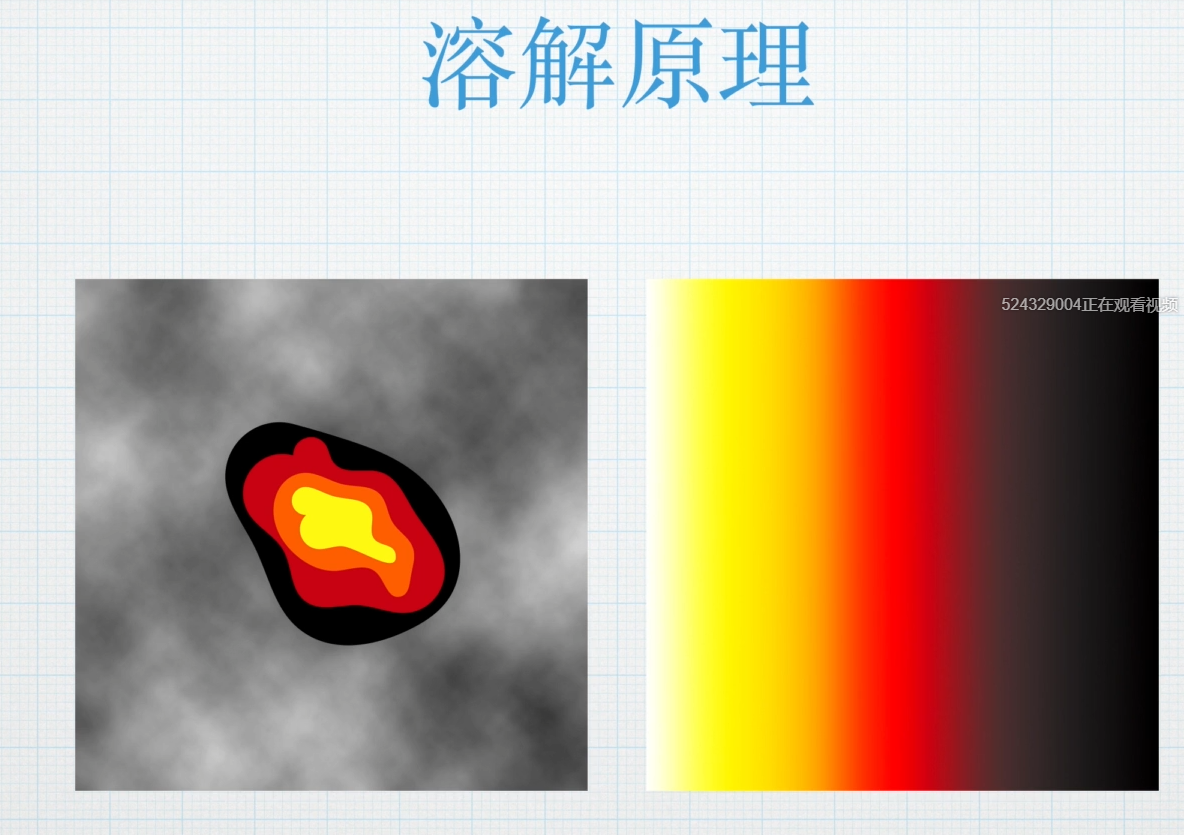

1.溶解原理

Ramp渐变贴图一张用来实现溶解的基础
2.smoothstep（限制在0-1区间内）

3.saturate (归一化)

4.实际实现思路过程

4.1-首先先写出溶解边缘效果的渐变贴图，完成他的纹理采样三步骤：定义-声明-采样

_RampTex("渐变效果(RGB)",2D) = "White" {}
sampler2D _RampTex;
fixed4 RampTex = tex2D(_RampTex,i.uv);

下面是片断着色器代码

            fixed4 frag(v2f i):SV_TARGET
            {
                fixed4 c;
                fixed4 tex = tex2D(_Tex,i.uv.xy);
                c = tex;
                c += _Color;
                fixed4 dissolveUV = tex2D(_Dissolve,i.uv.zw);
                clip(dissolveUV-_Clip);
                fixed4 RampTex = tex2D(_RampTex,i.uv);
                c += RampTex;
                return c;
            }

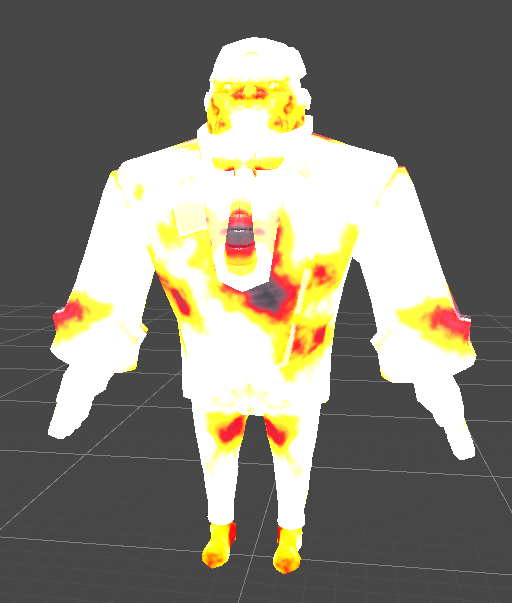

这样渐变贴图就叠加到了颜色贴图当中

4.2-在片断着色器中，把RampTex数据中的i.uv替换为dissolveTex的UV数据信息

            fixed4 frag(v2f i):SV_TARGET
            {
                fixed4 c;
                fixed4 tex = tex2D(_Tex,i.uv.xy);
                c = tex;
                c += _Color;
                fixed4 dissolveUV = tex2D(_Dissolve,i.uv.zw);
                clip(dissolveUV-_Clip);
                fixed4 RampTex = tex2D(_RampTex,dissolveUV);
                c += RampTex;
                return c;
            }

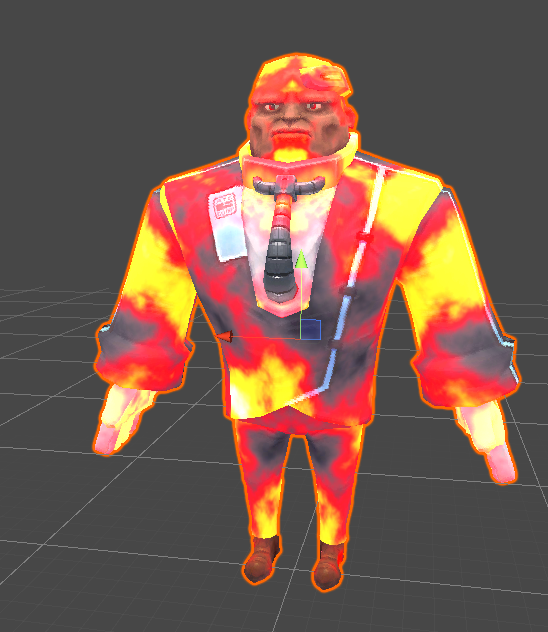

也就是说，RampTex纹理贴图中每一个像素点的UV数据等于dissolveTex中的每一个UV数据信息
（进一步解释一下：我们知道0为黑色，1为白色。那就是说颜色越黑的溶解遮罩贴图数值越小，越偏向与渐变贴图中亮的地方，越白的溶解这招数值越大，越偏向与渐变贴图中暗的地方）
4.3-使用smoothstep语法把数据限制在0-1区间，方便与clip进行计算和判断，从而实现边缘溶解的裁剪效果

fixed4 RampTex = tex2D(_RampTex,smoothstep(0,1,dissolveUV));
假设最小值为0最大值为1，x为溶解遮罩的uv数据,那我们最终得到的RampTex的片断数据会跟之前一样，效果也是一样的因为UV数据被强制限制在0-1区间

那么如果我们把滑块_Clip的值替换为min最小值，那么RampTex得到的UV数据信息就是在_Clip与1之间，clip值越大，所有小于clip值得UV数据会被强制归于Clip的值.

clip=0 clip=0.3 clip=0.5 clip=0.6 clip=1
如果我们不容易理解，可以先把clip那行注释掉，先不让他消失，来看颜色的变化，理解以后再加上clip的裁剪消失的效果，就会出现上图的效果了。

clip=0 clip=0.3 clip=0.5 clip=0.6 clip=1
例如当clip为0.5时，所有小于0.5的UV数据信息都会等于0.5，也就是消失的那部分。因为低于0.5的偏黑颜色都被限制在0.5或以上了，所以可以看到整体颜色画面会向着全白数值1接近的趋势。

4.4-最后由于我们最小值限制以后最大值并没有赋予一个动态的值，它默认是1所有颜色都不会被约束，所以要对RampTex的最大值进行约束。
fixed4 RampTex = tex2D(_RampTex,smoothstep(_Clip,_Clip+0.1,dissolveUV));
所有大于_Clip+0.1的值都会被限制在_Clip+0.1内，最终看到的就是一个（_Clip效果实现！

5.代码优化
因为smoothstep的计算量比较大所以我们可以找到一种新的优化方案：

我们在UnityCG.cginc 中找到他的计算方法，并进行图像化

那结果很明显，我们只需要不带平滑的计算就可以实现我们的效果了，只需要选取计算saturate的部分即可。

                fixed dissolveValue = saturate((dissolveUV-_Clip)/(_Clip+0.1-_Clip));
                fixed4 RampTex = tex2D(_RampTex,dissolveValue);

要注意这个方法函数的计算过程都是一维向量，数据类型为fixed

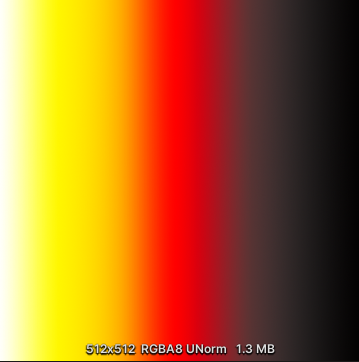

然后下面这张贴图我们在计算和采样时发现，他的V坐标颜色数值都是一样，所以在声明时不需要采用2D贴图 用1D足矣，并不会影响计算过程和最终效果

因此修改代码如下

            sampler _RampTex;
            fixed4 rampTex = tex1D(_RampTex,dissolveValue);

6.整体代码展示

Shader "WSP/FrameWork7"
{
    Properties
    {
        [Header(Base Color)]
        [Space(10)]
        _Color("Color",Color) = (0,0,0,0)
        _Tex("MainTex",2D) = "White" {}
        [Space(15)]
        [Header(Dissolve)]
        [Space(10)]
        _Dissolve("DissolveTex",2D) = "White" {}
        [NoScaleOffset]_RampTex("Ramp(RGB)",2D) = "White" {}
        _Clip("Clip",Range(0,1)) = 0
    }
    SubShader
    {
        pass
        {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"
            sampler2D _Tex;
            fixed4 _Color;
            sampler2D _Dissolve;float4 _Dissolve_ST;
            fixed _Clip;
            sampler _RampTex;
            struct appdata
            {
                float4 vertex :POSITION;
                float4 uv :TEXCOORD;
            };
            struct v2f
            {
                float4 pos :POSITION;
                float4 uv :TEXCOORD;
            };
            v2f vert(appdata v)
            {
                v2f o;
                o.pos = UnityObjectToClipPos(v.vertex);
                o.uv.xy = v.uv.xy;
                //o.uv.zw = v.uv *_Dissolve_ST.xy+_Dissolve_ST.zw;
                o.uv.zw = TRANSFORM_TEX(v.uv,_Dissolve);
                return o;
            }
            fixed4 frag(v2f i):SV_TARGET
            {
                fixed4 c;
                fixed4 tex = tex2D(_Tex,i.uv.xy);
                c = tex;
                c += _Color;
                fixed4 dissolveUV = tex2D(_Dissolve,i.uv.zw);
                clip(dissolveUV-_Clip);
                fixed dissolveValue = saturate((dissolveUV-_Clip)/(_Clip+0.1-_Clip));
                fixed4 rampTex = tex1D(_RampTex,dissolveValue);
                c += rampTex;
                return c;
            }
            ENDCG
        }
    }
}
