索引的数据结构

概述

MySQL官方对索引的定义为：索引（Index）是帮助MySQL高效获取数据的数据结构。

索引的本质：索引是数据结构。你可以简单理解为“排好序的快速查找数据结构”，满足特定查找算法。这些数据结构以某种方式指向数据， 这样就可以在这些数据结构的基础上实现 高级查找算法 。

优点

  • 类似大学图书馆建书目索引，提高数据检索的效率，降低 数据库的IO成本 ，这也是创建索引最主要的原因。
  • 通过创建唯一索引，可以保证数据库表中每一行 数据的唯一性 。
  • 在实现数据的参考完整性方面，可以 加速表和表之间的连接 。换句话说，对于有依赖关系的子表和父表联合查询时，可以提高查询速度。
  • 在使用分组和排序子句进行数据查询时，可以显著 减少查询中分组和排序的时间 ，降低了CPU的消耗。

缺点

  • 创建索引和维护索引要耗费时间 ，并且随着数据量的增加，所耗费的时间也会增加。
  • 索引需要占 磁盘空间 ，除了数据表占数据空间之外，每一个索引还要占一定的物理空间， 存储在磁盘上 ，如果有大量的索引，索引文件就可能比数据文件更快达到最大文件尺寸。
  • 虽然索引大大提高了查询速度，同时却会 降低更新表的速度 。当对表中的数据进行增加、删除和修改的时候，索引也要动态地维护，这样就降低了数据的维护速度。

因此，选择使用索引时，需要综合考虑索引的优点和缺点。

索引设计

设计简单的索引方案

存储结构示意

  • 创建表

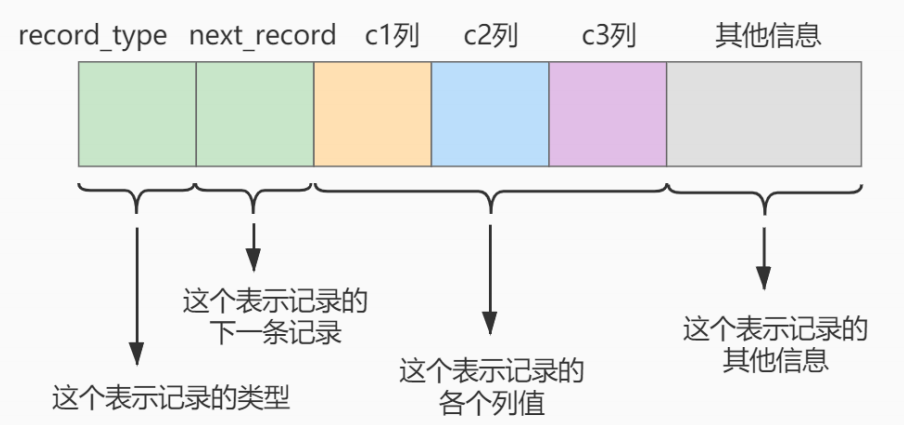

    这个新建的 index_demo 表中有2个INT类型的列，1个CHAR(1)类型的列，而且我们规定了c1列为主键，这个表使用 Compact 行格式来实际存储记录的。这里我们简化了index_demo表的行格式示意图:
    索引的数据结构 - 图1

    1. CREATE TABLE index_demo(
    2. c1 INT,
    3. c2 INT,
    4. c3 CHAR(1),
    5. PRIMARY KEY(c1)
    6. )ROW_FORMAT = Compact;
    • record_type ：记录头信息的一项属性，表示记录的类型， 0 表示普通记录、 2 表示最小记录、 3 表示最大记录、 1 暂时还没用过，下面讲。
    • next_record ：记录头信息的一项属性，表示下一条地址相对于本条记录的地址偏移量，我们用箭头来表明下一条记录是谁。
    • 各个列的值 ：这里只记录在 index_demo 表中的三个列，分别是 c1 、 c2 和 c3 。
    • 其他信息 ：除了上述3种信息以外的所有信息，包括其他隐藏列的值以及记录的额外信息。

此时将他放在一页中，示意图如下：
索引的数据结构 - 图2

设计索引

在一页中满足条件，来创建这个目录：

  • 下一个数据页中用户记录的主键值必须大于上一个页中用户记录的主键值。

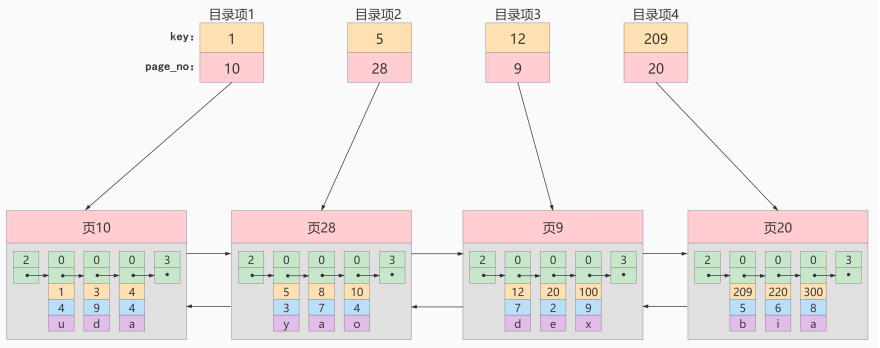

  • 给所有的页建立一个目录项。

索引的数据结构 - 图3

此时查找数据便进行了优化：

以 页28 为例，它对应 目录项2 ，这个目录项中包含着该页的页号 28 以及该页中用户记录的最小主键值 5 。我们只需要把几个目录项在物理存储器上连续存储（比如：数组），就可以实现根据主键值快速查找某条记录的功能了。比如：查找主键值为 20 的记录，具体查找过程分两步：

  1. 先从目录项中根据 二分法 快速确定出主键值为 20 的记录在 目录项3 中（因为 12 < 20 < 209 ），它对应的页是 页9 。
  2. 再根据前边说的在页中查找记录的方式去 页9 中定位具体的记录。至此，针对数据页做的简易目录就搞定了。这个目录有一个别名，称为 索引 。

InnoDB中的索引方案

设计思路

  • 迭代1次：目录项纪录的页

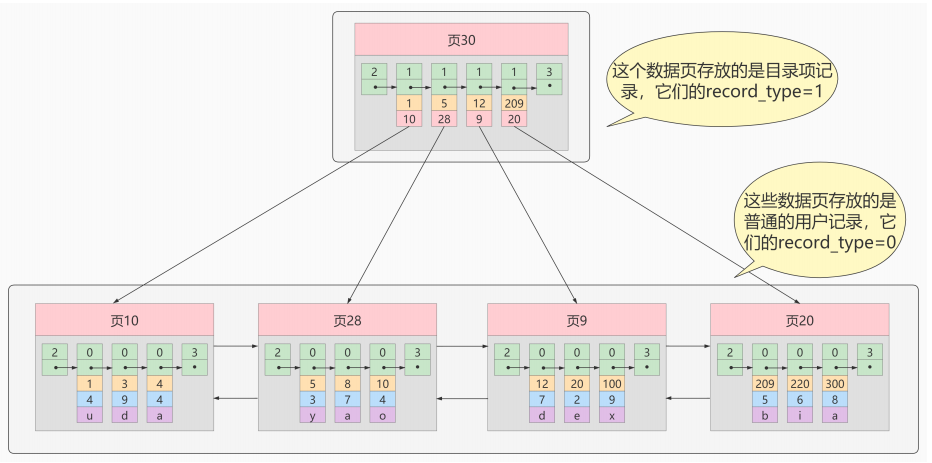

    我们把前边使用到的目录项放到数据页中的样子就是这样：
    索引的数据结构 - 图4
    此时我们分出了一个页30来存储目录项的记录。注意页30并没有存储用户数据，数据页才存放用户数据。
    注意：
    目录项记录和普通的 用户记录 的不同点:
    • 目录项记录 的 record_type 值是1，而 普通用户记录 的 record_type 值是0。
    • 目录项记录只有 主键值和页的编号 两个列，而普通的用户记录的列是用户自己定义的，可能包含很多列 ，另外还有InnoDB自己添加的隐藏列。
    • 记录头信息里还有一个叫 min_rec_mask 的属性，只有在存储 目录项记录 的页中的主键值最小的目录项记录的 min_rec_mask 值为 1 ，其他别的记录的 min_rec_mask 值都是 0 。

目录项记录和普通的 用户记录 的相同点:

  • 两者用的是一样的数据页，都会为主键值生成 Page Directory （页目录），从而在按照主键值进行查找时可以使用 二分法 来加快查询速度。

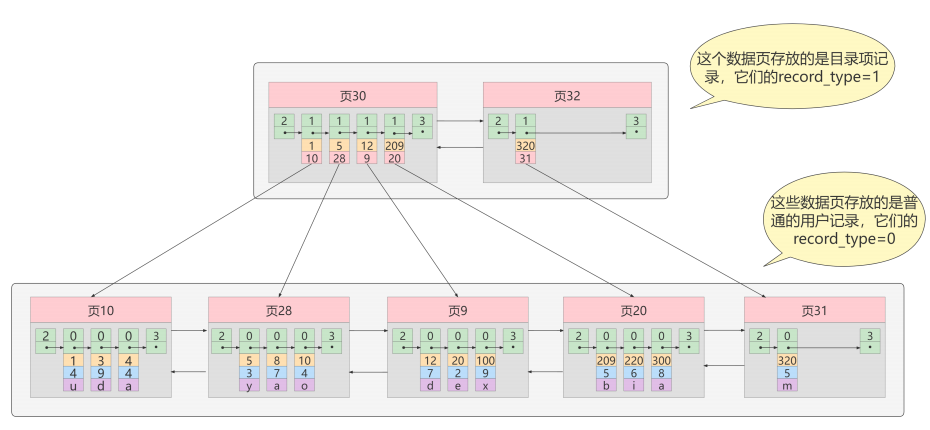

    • 迭代2次：多个目录项纪录的页
      索引的数据结构 - 图5
      从图中可以看出，我们插入了一条主键值为320的用户记录之后需要两个新的数据页：
  • 为存储该用户记录而新生成了 页31 。
  • 因为原先存储目录项记录的 页30的容量已满 （我们前边假设只能存储4条目录项记录），所以不得不需要一个新的 页32 来存放 页31 对应的目录项。

现在因为存储目录项记录的页不止一个，所以如果我们想根据主键值查找一条用户记录大致需要3个步骤，以查找主键值为 20 的记录为例：

  1. 确定 目录项记录页
    我们现在的存储目录项记录的页有两个，即 页30 和 页32 ，又因为页30表示的目录项的主键值的范围是 [1, 320) ，页32表示的目录项的主键值不小于 320 ，所以主键值为 20 的记录对应的目录项记录在 页30 中。
  2. 通过目录项记录页 确定用户记录真实所在的页 。
    在一个存储 目录项记录 的页中通过主键值定位一条目录项记录的方式说过了。
  3. 在真实存储用户记录的页中定位到具体的记录。

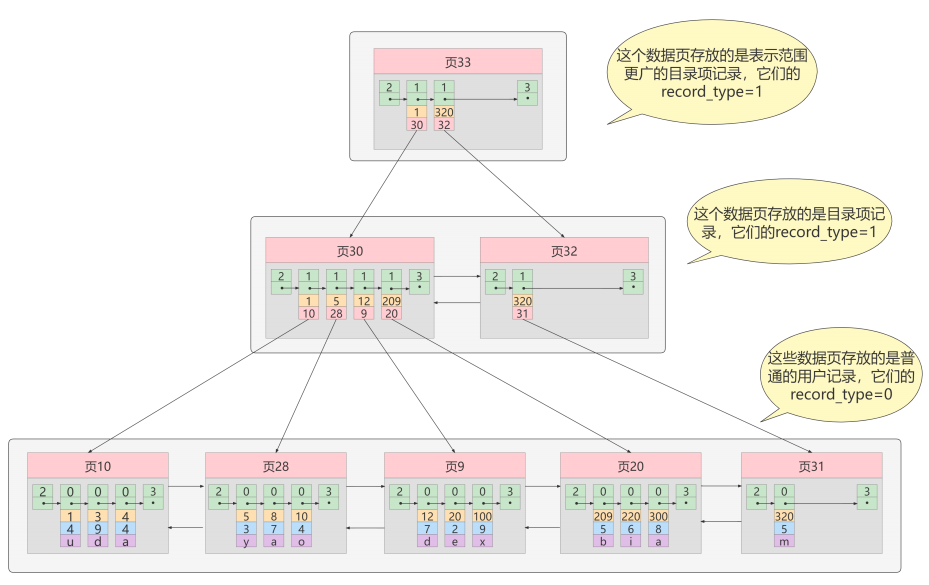

    • 迭代3次：目录项记录页的目录页
      索引的数据结构 - 图6
      我们生成了一个存储更高级目录项的 页33 ，这个页中的两条记录分别代表页30和页32，如果用户记录的主键值在 [1, 320) 之间，则到页30中查找更详细的目录项记录，如果主键值 不小于320 的话，就到页32中查找更详细的目录项记录。

B+树

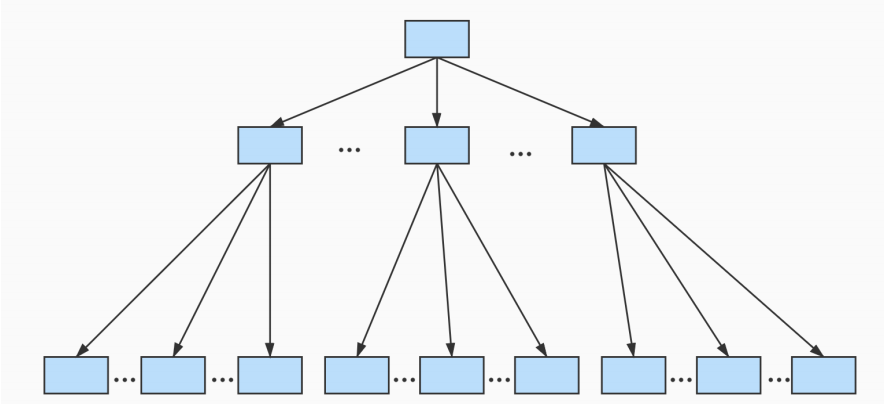

通过三次迭代，可以抽象为如下结构：

索引的数据结构 - 图7

此结构就是B+树。注意：在实际情况中数据页可以存放很多数据，所以一般情况下，我们 用到的B+树都不会超过4层 ，那我们

通过主键值去查找某条记录最多只需要做4个页面内的查找（查找3个目录项页和一个用户记录页），又因为在每个页面内有所谓的 Page Directory （页目录），所以在页面内也可以通过 二分法 实现快速定位记录。

常见的索引概念

索引按照物理实现方式，索引可以分为 2 种：聚簇（聚集）和非聚簇（非聚集）索引。我们也把非聚集索引称为二级索引或者辅助索引。

聚簇索引

  • 特点：
    • 页内的记录是按照主键大小排序成的单向链表。
    • 各个存放用户记录的页也是根据用户记录的主键大小排序成的双向链表。
    • 存放 目录项记录的页 分为不同的层次，在同一层次中的页也是根据页中目录项记录的主键大小顺序排成一个 双向链表 。
    • B+树的叶子节点存储的是完整的用户数据，包括隐藏列。
  • 优点：
    • 数据访问更快 ，因为聚簇索引将索引和数据保存在同一个B+树中，因此从聚簇索引中获取数据比非聚簇索引更快
    • 聚簇索引对于主键的 排序查找 和 范围查找 速度非常快
    • 按照聚簇索引排列顺序，查询显示一定范围数据的时候，由于数据都是紧密相连，数据库不用从多个数据块中提取数据，所以 节省了大量的io操作 。
  • 缺点：
    • 插入速度严重依赖于插入顺序 ，按照主键的顺序插入是最快的方式，否则将会出现页分裂，严重影响性能。因此，对于InnoDB表，我们一般都会定义一个自增的ID列为主键。
    • 更新主键的代价很高 ，因为将会导致被更新的行移动。因此，对于InnoDB表，我们一般定义主键为不可更新。
    • 二级索引访问需要两次索引查找 ，第一次找到主键值，第二次根据主键值找到行数据。

二级索引（辅助索引、非聚簇索引）

索引的数据结构 - 图8

  • 特点：
    • 注意二级索引叶子节点存放的不是用户记录，而是用户的主键值。
  • 回表：
    我们根据这个以c2列大小排序的B+树只能确定我们要查找记录的主键值，所以如果我们想根据c2列的值查找到完整的用户记录的话，仍然需要到 聚簇索引 中再查一遍，这个过程称为 回表 。也就是根据c2列的值查询一条完整的用户记录需要使用到 2 棵B+树！

索引的数据结构 - 图9

联合索引

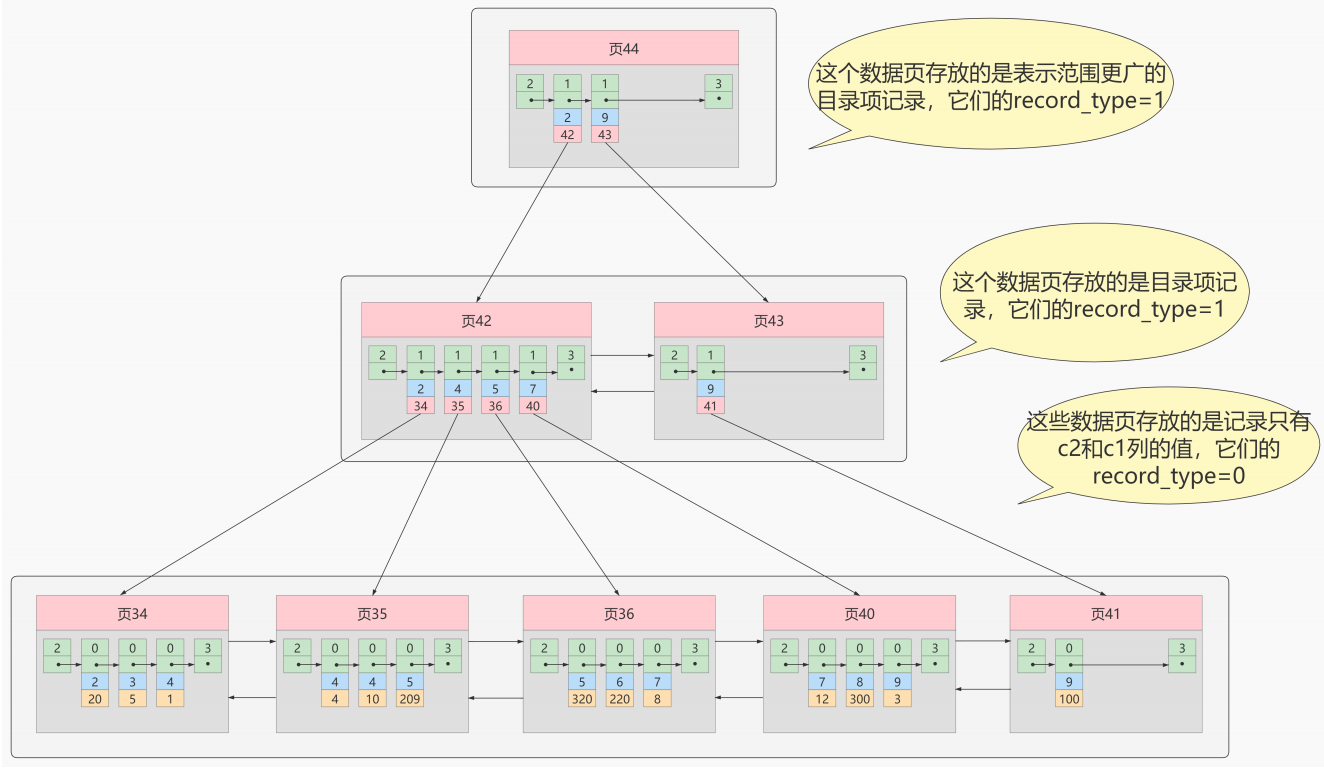

我们也可以同时以多个列的大小作为排序规则，也就是同时为多个列建立索引，比方说我们想让B+树按照 c2和c3列 的大小进行排序，这个包含两层含义：

  • 先把各个记录和页按照c2列进行排序。
  • 在记录的c2列相同的情况下，采用c3列进行排序。

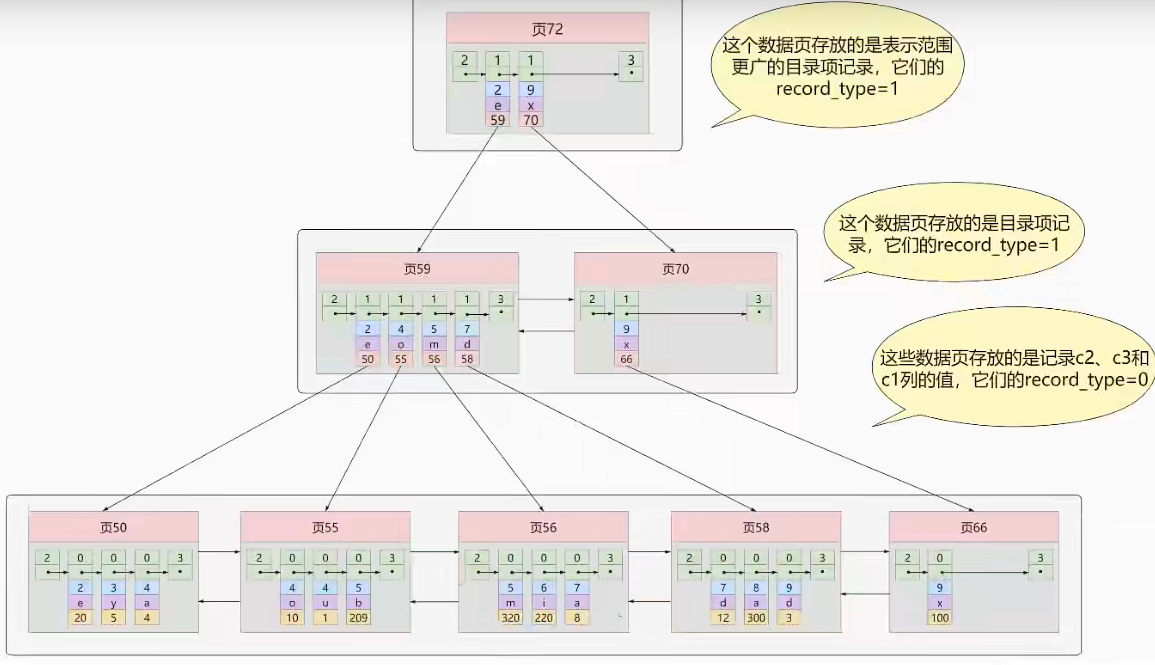

可以看见，叶子节点存储的是c2,c3,主键值。

索引的数据结构 - 图10

注意一点，以c2和c3列的大小为排序规则建立的B+树称为 联合索引 ，本质上也是一个二级索引。它的意思与分别为c2和c3列分别建立索引的表述是不同的，不同点如下：

  • 建立 联合索引 只会建立如上图一样的1棵B+树。
  • 为c2和c3列分别建立索引会分别以c2和c3列的大小为排序规则建立2棵B+树。

InnoDB的B+树索引的注意事项

  • 根页面位置万年不动
    以上迭代时为了方便理解，实际上B+树是由一个根页面复制而来的，所以根页面是不动的。
    • 每当为某个表创建一个B+树索引(聚簇索引不是人为创建的，默认就有）的时候，都会为这个索引创建一个根节点页面。最开始表中没有数据的时候，每个B+树索引对应的根节点中既没有用户记录，也没有目录项记录。
    • 随后向表中插入用户记录时，先把用户记录存储到这个根节点中。
    • 当根节点中的可用空间用完时继续插入记录，此时会将根节点中的所有记录复制到一个新分配的页，比如页a中，然后对这个新页进行页分裂的操作，得到另一个新页，比如页b。这时新插入的记录根据键值(也就是聚簇索引中的主键值，二级索引中对应的索引列的值)的大小就会被分配到页a或者b中，而根节点便升级为存储目录项记录的页。
  • 内节点中目录项记录的唯一性

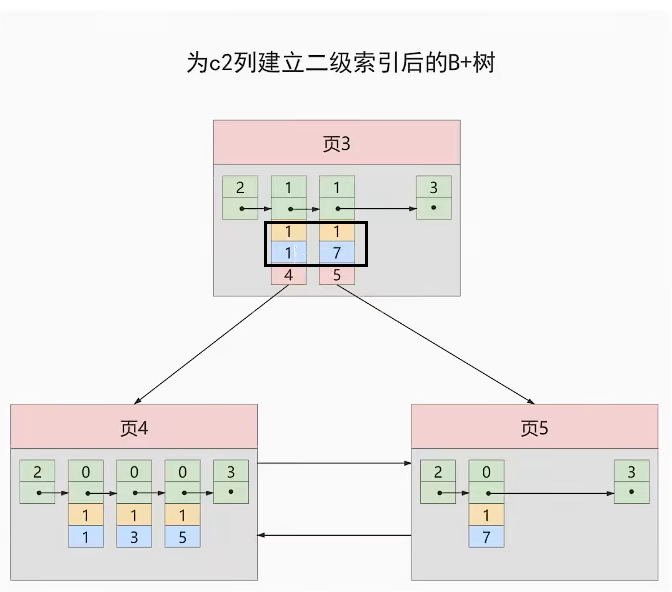

    由于使用二级索引时，如果同时插入数据时c2的列值都是一样的，此时在目录项记录页回发生重复，造成无法查找的问题，此时需要保证内节点中目录项记录的唯一，才能防止混乱。所以此时的解决方案是添加主键，由于主键是唯一的，所以能保证唯一性。
    索引的数据结构 - 图11
  • 一个页面最少存储2条记录

MyISAM中的索引方案

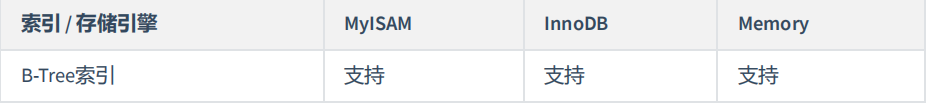

B树索引适用存储引擎如表所示：

索引的数据结构 - 图12

即使多个存储引擎支持同一种类型的索引，但是他们的实现原理也是不同的。Innodb和MyISAM默认的索引是Btree索引；而Memory默认的索引是Hash索引。MyISAM引擎使用 B+Tree 作为索引结构，叶子节点的data域存放的是 数据记录的地址 。

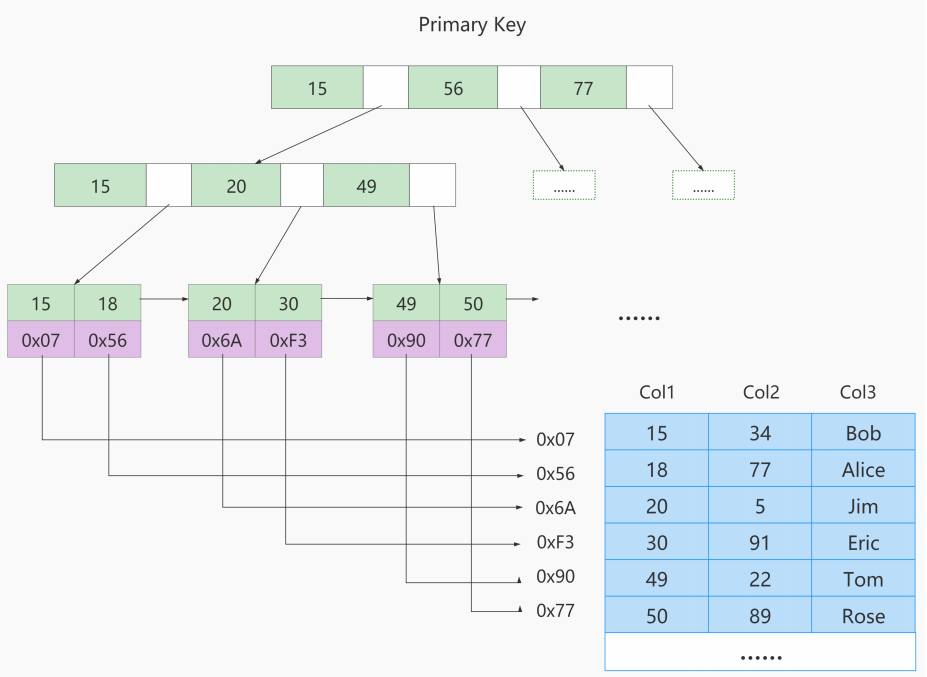

  • 索引结构图：

索引的数据结构 - 图13

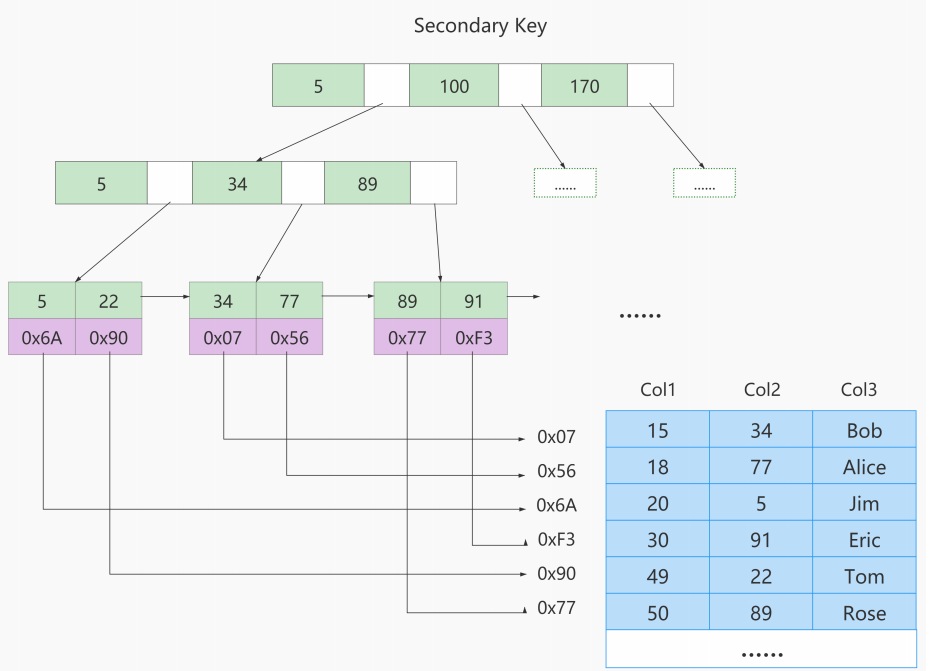

  • 二级索引结构图
    索引的数据结构 - 图14

MyISAM与InnoDB对比

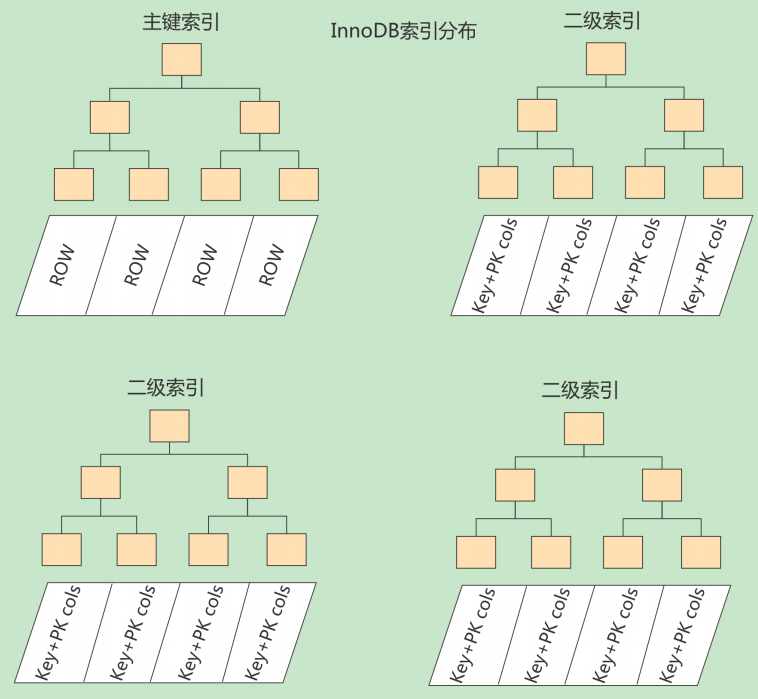

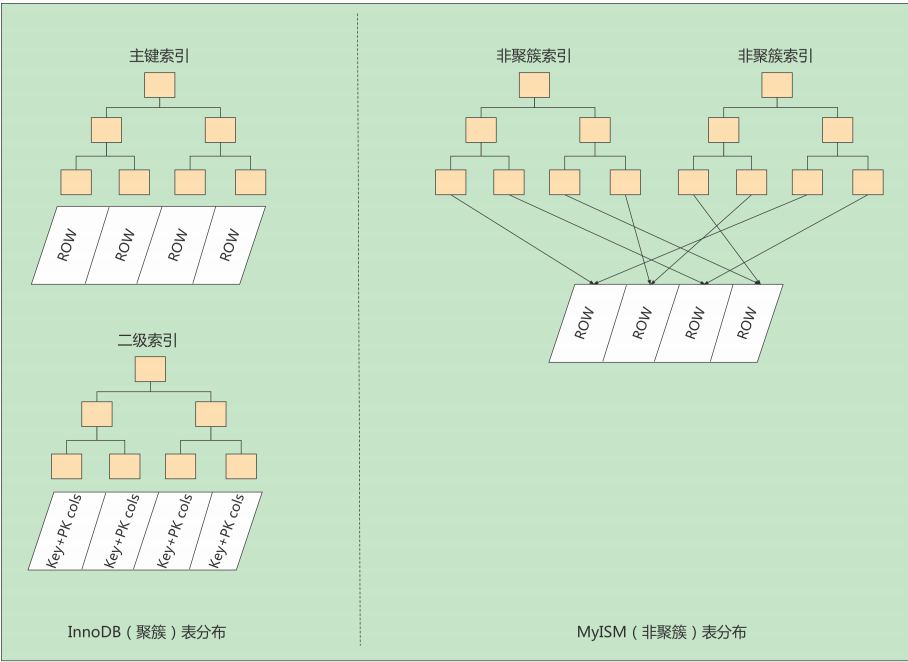

MyISAM的索引方式都是非聚簇的，与InnoDB包含1个聚簇索引是不同的。小结两种引擎中索引的区别：

  • 在InnoDB存储引擎中，我们只需要根据主键值对 聚簇索引 进行一次查找就能找到对应的记录，而在MyISAM 中却需要进行一次 回表 操作，意味着MyISAM中建立的索引相当于全部都是 二级索引 。
  • InnoDB的数据文件本身就是索引文件，而MyISAM索引文件和数据文件是 分离的 ，索引文件仅保存数据记录的地址。
  • InnoDB的非聚簇索引data域存储相应记录 主键的值 ，而MyISAM索引记录的是 地址 。换句话说，InnoDB的所有非聚簇索引都引用主键作为data域。
  • MyISAM的回表操作是十分 快速 的，因为是拿着地址偏移量直接到文件中取数据的，反观InnoDB是通过获取主键之后再去聚簇索引里找记录，虽然说也不慢，但还是比不上直接用地址去访问。
  • InnoDB要求表 必须有主键 （ MyISAM可以没有 ）。如果没有显式指定，则MySQL系统会自动选择一个可以非空且唯一标识数据记录的列作为主键。如果不存在这种列，则MySQL自动为InnoDB表生成一个隐含字段作为主键，这个字段长度为6个字节，类型为长整型。

索引的数据结构 - 图15

索引的代价

索引是个好东西，可不能乱建，它在空间和时间上都会有消耗：

  • 空间上的代价
    每建立一个索引都要为它建立一棵B+树，每一棵B+树的每一个节点都是一个数据页，一个页默认会占用 16KB 的存储空间，一棵很大的B+树由许多数据页组成，那就是很大的一片存储空间。
  • 时间上的代价
    每次对表中的数据进行 增、删、改 操作时，都需要去修改各个B+树索引。而且我们讲过，B+树每层节点都是按照索引列的值从小到大的顺序排序 而组成了 双向链表 。不论是叶子节点中的记录，还是内节点中的记录（也就是不论是用户记录还是目录项记录）都是按照索引列的值从小到大的顺序而形成了一个单向链表。而增、删、改操作可能会对节点和记录的排序造成破坏，所以存储引擎需要额外的时间进行一些 记录移位 ， 页面分裂 、 页面回收 等操作来维护好节点和记录的排序。如果我们建了许多索引，每个索引对应的B+树都要进行相关的维护操作，会给性能拖后腿。

MySQL数据结构选择的合理性

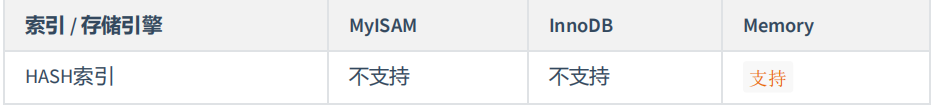

Hash结构

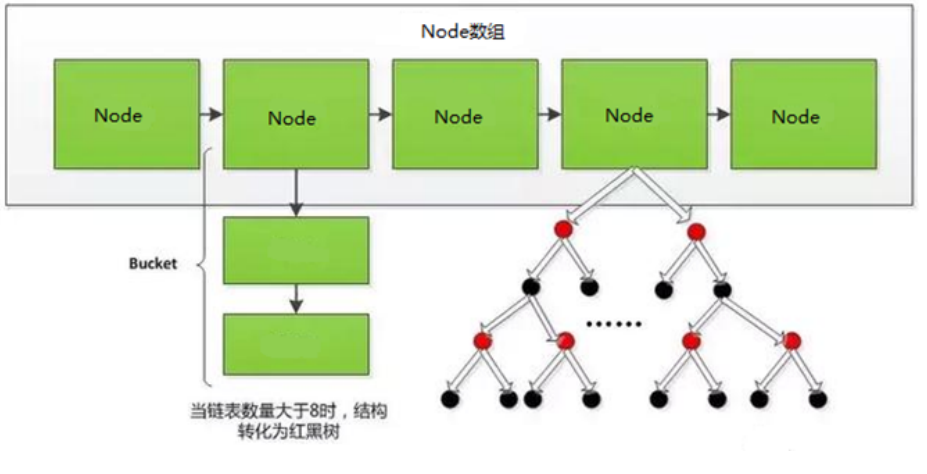

索引的数据结构 - 图16

索引的数据结构 - 图17

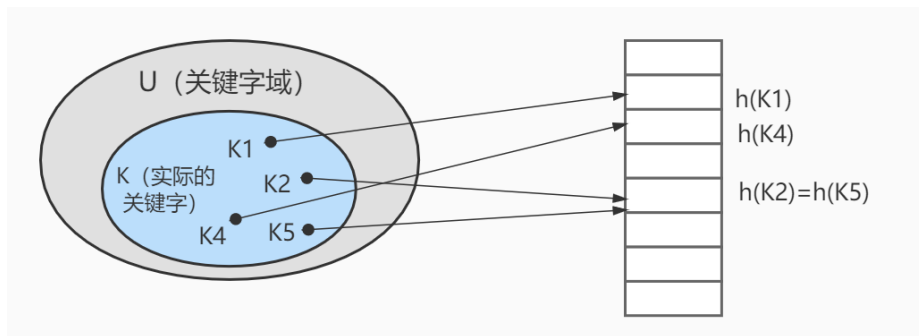

数据结构中学到，通过hash算法可以计算的到唯一的key值，所以进行等值查找的速度非常快。但索引使用的数据结构依然是树，例如：在进行范围查找的时候hash的缺点就非常明显。

索引的数据结构 - 图18

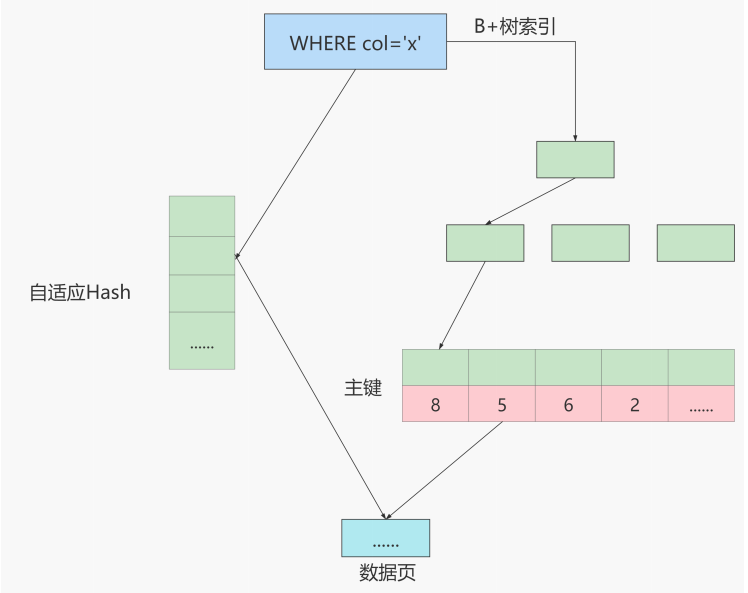

但MySQL索引使用了hash的特性，创建了自适应hash索引：

索引的数据结构 - 图19

采用自适应 Hash 索引目的是方便根据 SQL 的查询条件加速定位到叶子节点，特别是当 B+ 树比较深的时候，通过自适应 Hash 索引可以明显提高数据的检索效率。

通过show variables like '%adaptive_hash_index';可以查看是否开启自适应hash。

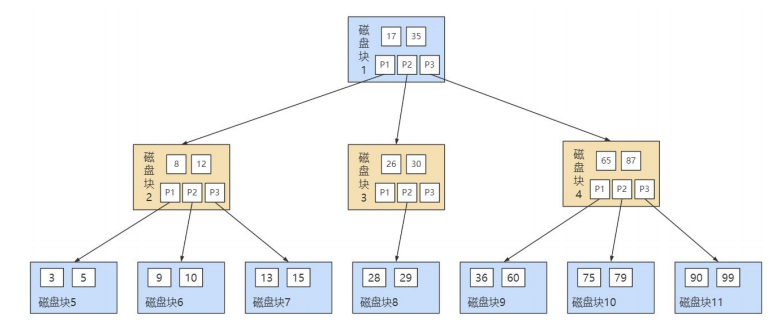

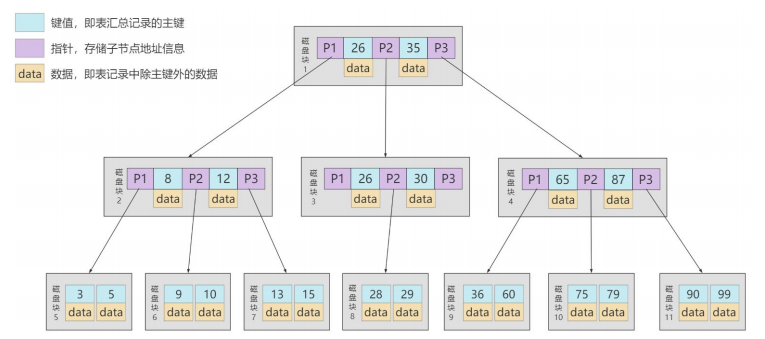

B-Tree

索引的数据结构 - 图20

索引的数据结构 - 图21

  • 根节点的儿子数的范围是 [2,M]。
  • 每个中间节点包含 k-1 个关键字和 k 个孩子，孩子的数量 = 关键字的数量 +1，k 的取值范围为[ceil(M/2), M]。
  • 叶子节点包括 k-1 个关键字（叶子节点没有孩子），k 的取值范围为 [ceil(M/2), M]。
  • 假设中间节点节点的关键字为：Key[1], Key[2], …, Key[k-1]，且关键字按照升序排序，即 Key[i] <Key[i+1]。此时 k-1 个关键字相当于划分了 k 个范围，也就是对应着 k 个指针，即为：P[1], P[2], …,P[k]，其中 P[1] 指向关键字小于 Key[1] 的子树，P[i] 指向关键字属于 (Key[i-1], Key[i]) 的子树，P[k]指向关键字大于 Key[k-1] 的子树。
  • 所有叶子节点位于同一层。

B 树相比于平衡二叉树来说磁盘 I/O 操作要少 ，在数据查询中比平衡二叉树效率要高。所以 只要树的高度足够低，IO次数足够少，就可以提高查询性能 。

B+Tree

B-Tree和B+Tree的区别:

  • 有 k 个孩子的节点就有 k 个关键字。也就是孩子数量 = 关键字数，而 B 树中，孩子数量 = 关键字数+1。
  • 非叶子节点的关键字也会同时存在在子节点中，并且是在子节点中所有关键字的最大（或最小）。
  • 非叶子节点仅用于索引，不保存数据记录，跟记录有关的信息都放在叶子节点中。而 B 树中， 非叶子节点既保存索引，也保存数据记录 。
  • 所有关键字都在叶子节点出现，叶子节点构成一个有序链表，而且叶子节点本身按照关键字的大小从小到大顺序链接.。

B 树和 B+ 树都可以作为索引的数据结构，在 MySQL 中采用的是 B+ 树。但B树和B+树各有自己的应用场景，不能说B+树完全比B树好，反之亦然。B-Tree弊端例如：在进行范围查询时，提取数据时，B-Tree还需要返回目录页提取数据，而B+Tree目录页只存储索引，所以不需要再返回目录页。所以此情况B+Tree相对较快。
