概述

速率相关性能指标

  • 速率
    定义：连接在计算机网络上的主机在数字信道上传送数据位数的速率
    单位:b/s,Kb/s,Mb/s,Tb/s，如果用字节表示，则是B/s,KB/s,MB/s,TB/s 1Byte=8bit

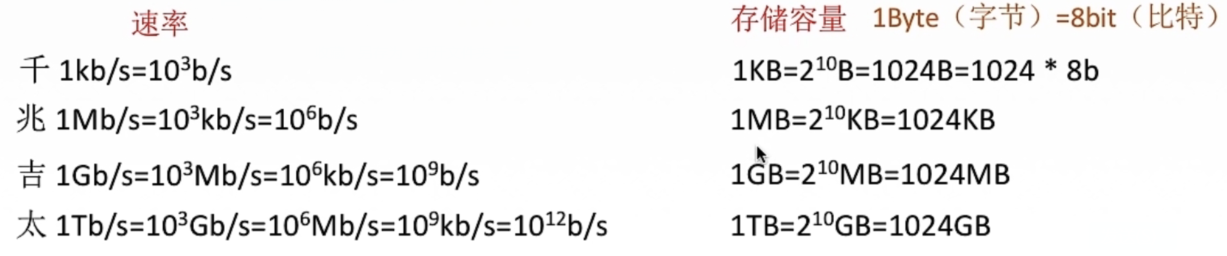

    单位转换：
    概述 - 图1
  • 带宽
    在计算机网络中，指的是网络设备所支持的最高速度，单位同速率，是理想条件下最高速率
    单位为：比特每秒
  • 吞吐量
    指的是单位时间内通过某个网络的数据总量
    单位为：比特每秒

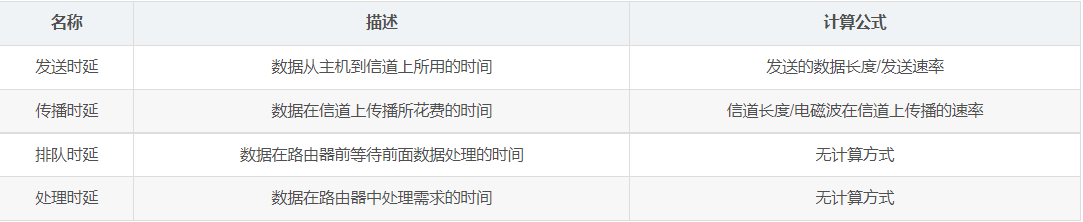

时延相关指标

概述 - 图2

使用高速链路(提高网速)，只能减小发送时延，无法减少其他三个时延。

  • 时延带宽积
    公式：时延带宽积=传播时延x带宽
    意思是链路上有多少比特的数据
  • 往返时延RTT
    发送端发送数据开始，到发送端收到来自接收端的确认（接收端收到数据后便立即发送确认），总共经历的时延
    RTT=传播时延x2+处理时间(有时可能直接忽略)
  • 利用率
    信道利用率
    信道利用率=有数据通过时间/有+无数据通过时间
  • 网络利用率
    网络利用率=所有信道利用率加权求平均值

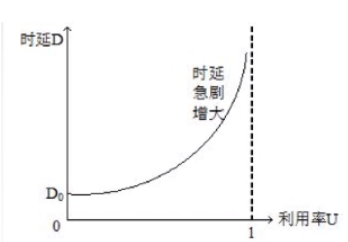

  • 时延和利用率的关系图
    利用率越高，延迟越大
    概述 - 图3

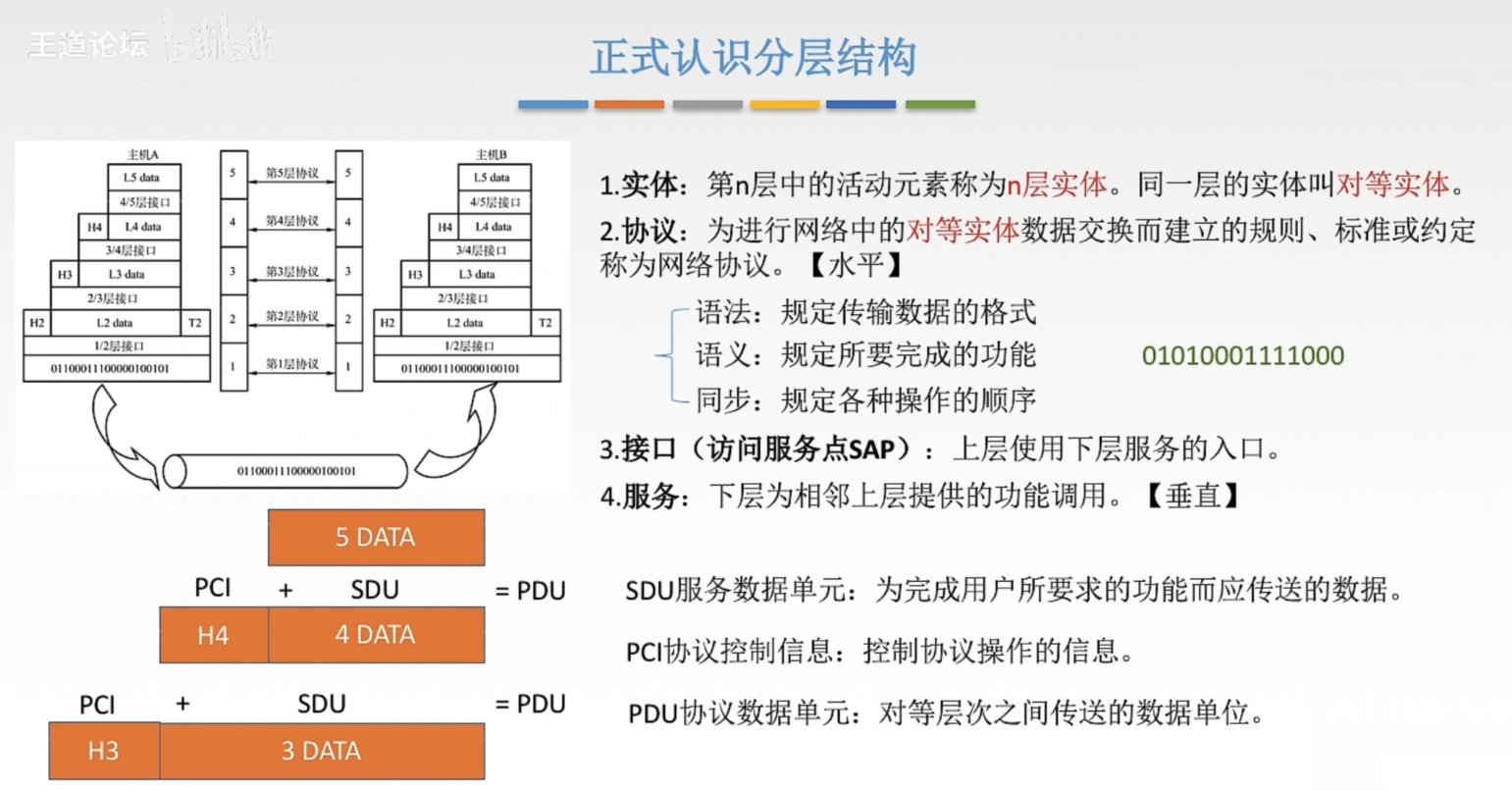

分层结构

  • 发起通信的计算机必须将数据通信的通路进行激活。
  • 要告诉网络如何识别目的主机。
  • 发起通信的计算机要查明目的主机是否开机，并且与网络连接正常。
  • 发起通信的计算机要弄清楚，对方计算机中文件管理程序是否已经做好准备工作。
  • 确保差错和意外可以解决。

概述 - 图4

ISO/OSI分层结构

目的：支持异构网络系统的互联互通。

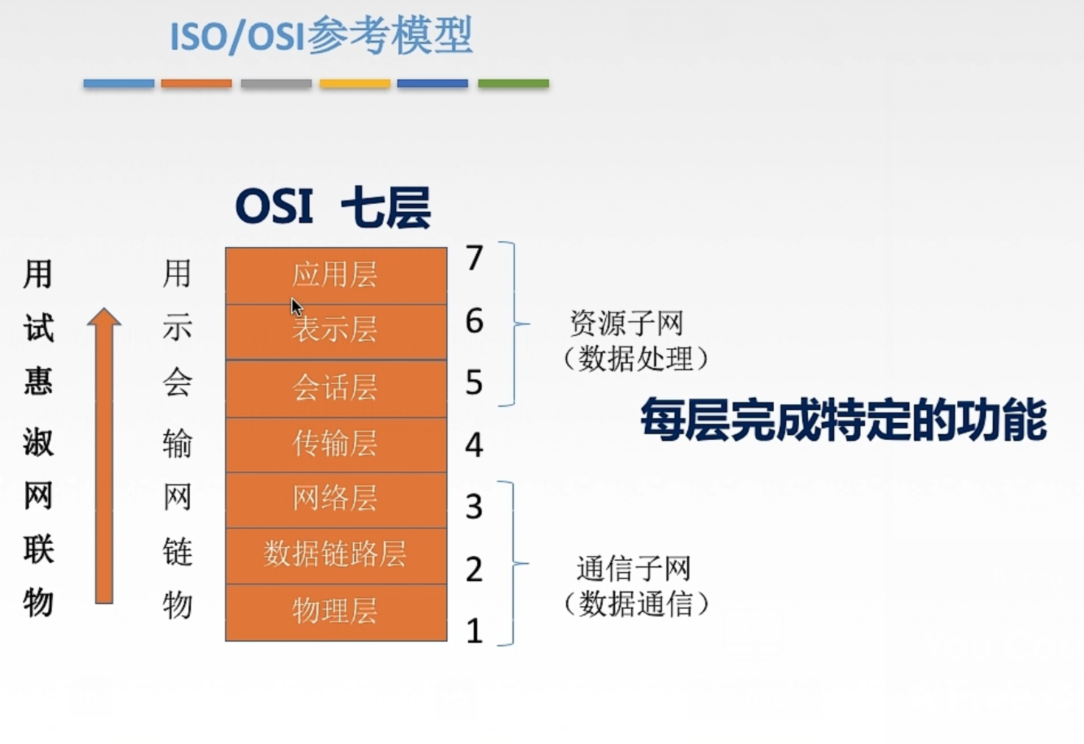

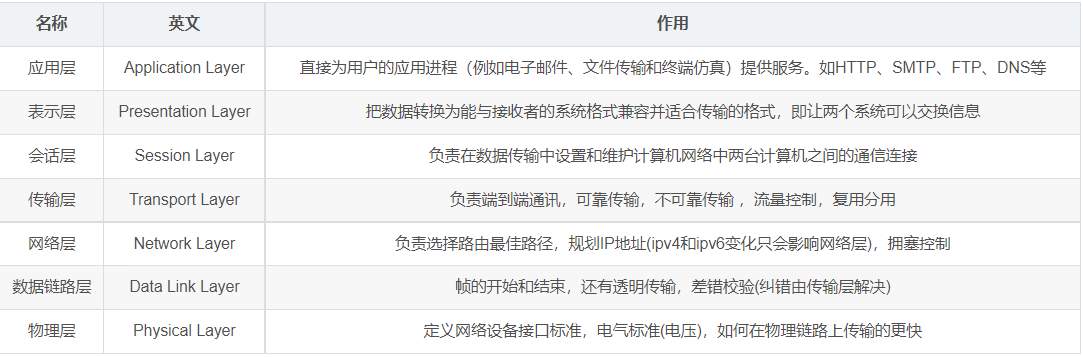

  • 结构
    概述 - 图5
    概述 - 图6

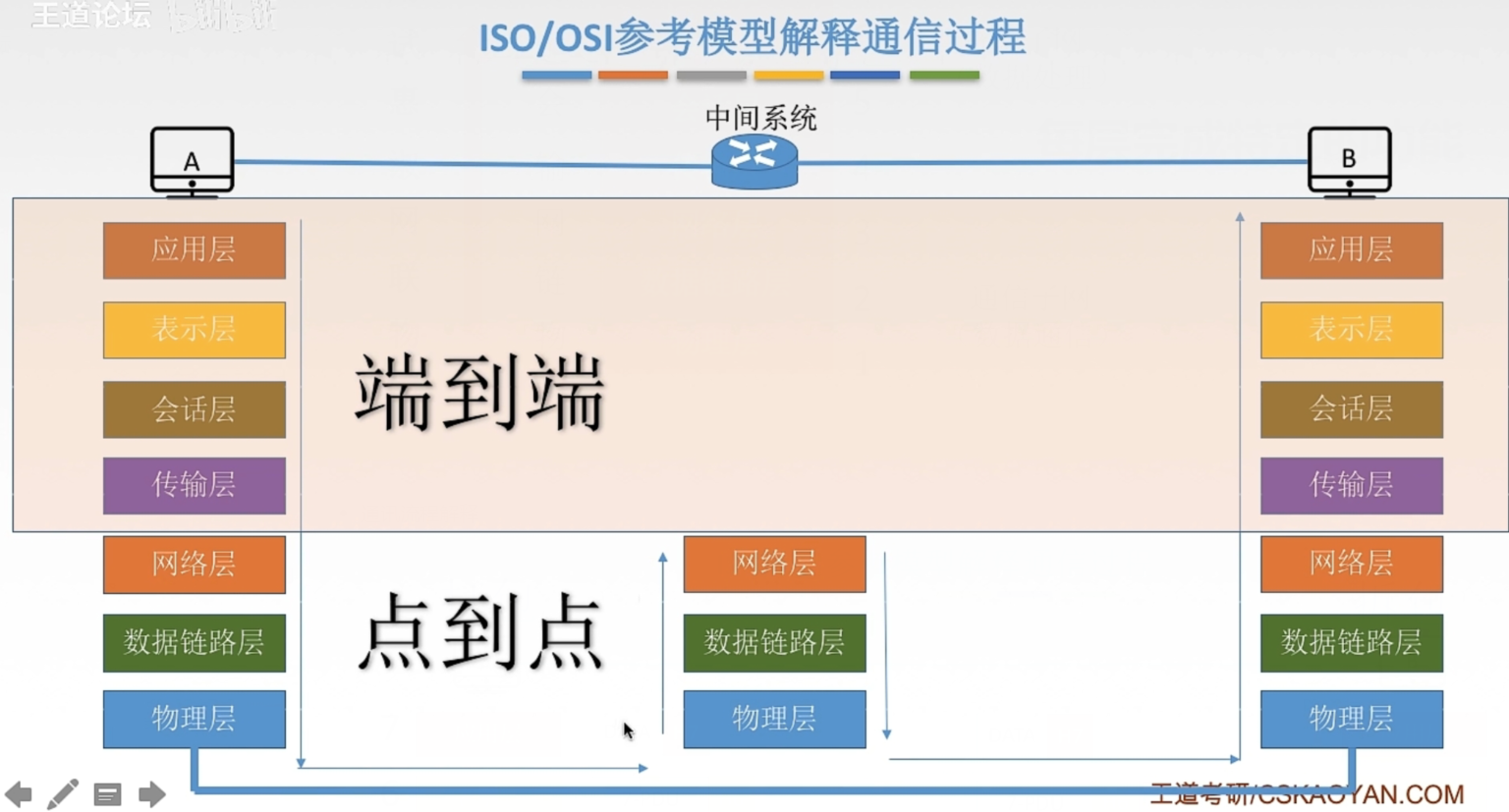

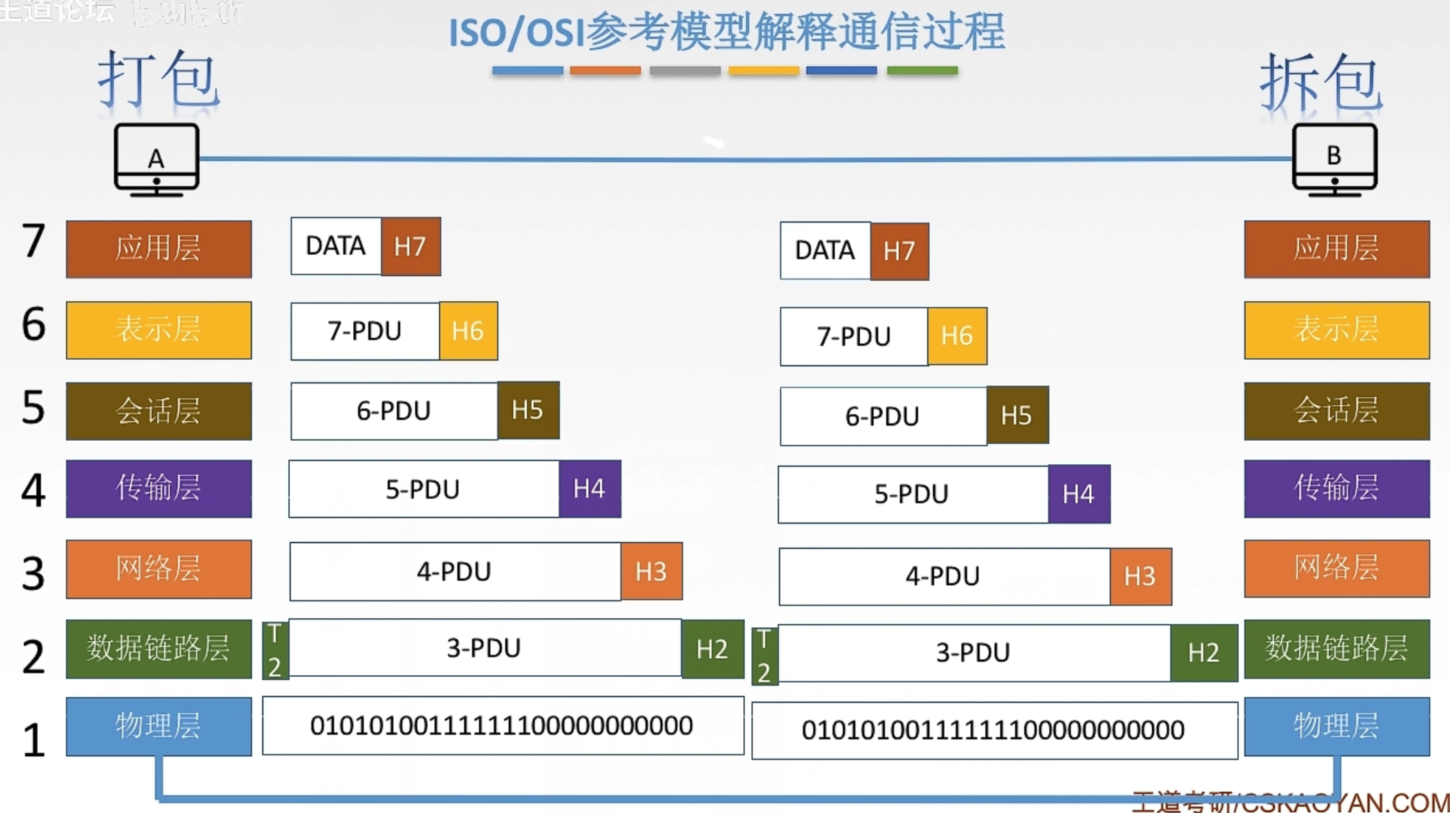

  • 通讯流程解释
    概述 - 图7
    概述 - 图8

TCP/IP分层结构

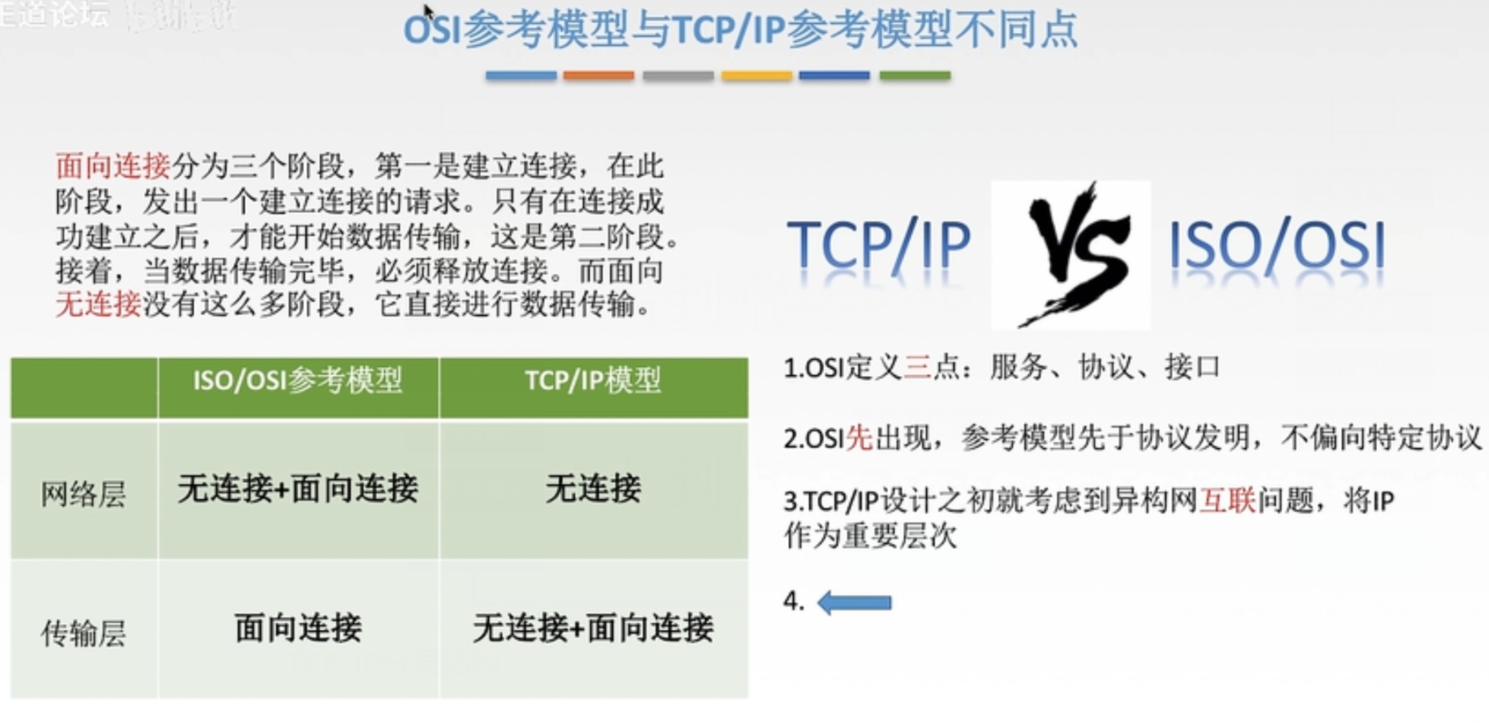

  • 与OSI分层结构的不同
    概述 - 图9

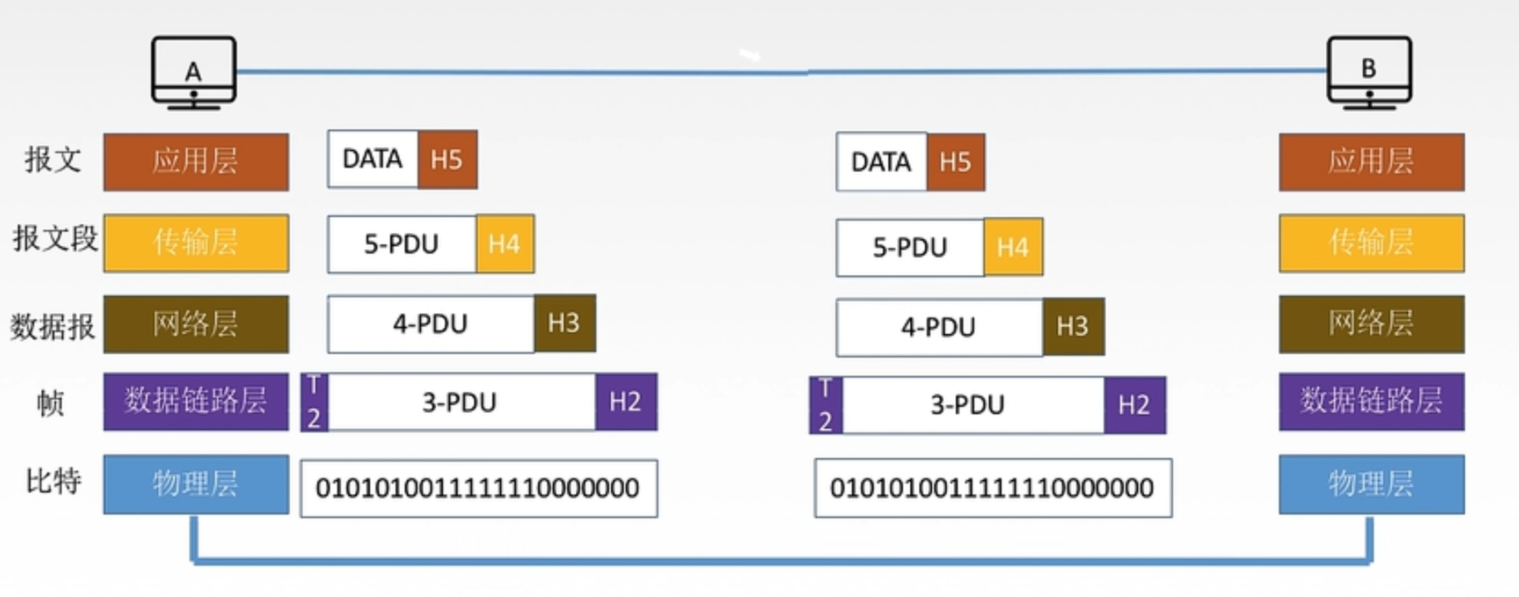

  • 数据的封装与解封装
    概述 - 图10
