如果对代码覆盖率不是很了解,推荐你先阅读这篇:关于代码覆盖率(Code Coverage)

本篇分享如何使用 Gcov 和 LCOV 对 C/C++ 项目进行代码覆盖率的度量。如果你想了解代码覆盖率工具 Gcov 是如何工作的,或是以后需要做 C/C++ 项目的代码覆盖率,希望本篇对你有所帮助。

问题

不知道你没有遇到过和我一样的问题:几十年前的 C/C++ 项目没有单元测试,只有回归测试,但是想知道回归测试测了哪些代码?还有哪些代码没测到?代码覆盖率是多少?今后哪些地方需要提高自动化测试用例?

可能对于接触过 Java 的 Junit 和 JaCoCo 的人来说,没有单元测试应该测不了代码覆盖率吧 … 其实不然,如果不行就没有下文了 :)

现状

市场上有一些工具可以针对黑盒测试来衡量代码覆盖率 Squish Coco,Bullseye 等,它们的原理就是在编译的时候插入 instrumentation,中文叫插桩,在运行测试的时候用来跟踪和记录运行结果。

其中我比较深入的了解过 Squish Coco 如何使用,但对于大型项目,引入这类工具都或多或少的需要解决编译上的问题。也正是因为有一些编译问题没有解决,就一直没有购买这款价格不菲的工具 License。

当我再次重新调查代码覆盖率的时候,我很惭愧的发现原来正在使用的 GCC 其实有内置的代码覆盖率的工具的,叫 Gcov

前提条件

对于想使用 Gcov 的人,为了说明它是如何工作的,我准备了一段示例程序,运行这个程序之前需要先安装 GCCLCOV

如果没有环境或不想安装,可以直接查看示例仓库的 GitHub 仓库:https://github.com/shenxianpeng/gcov-example

注:主分支 master 下面放的是源码,分支 coverage 下的 out 目录是最终的结果报告。

  1. # 这是我的测试环境上的 GCC 和 lcov 的版本
  2. sh-4.2$ gcc --version
  3. gcc (GCC) 4.8.5 20150623 (Red Hat 4.8.5-39)
  4. Copyright (C) 2015 Free Software Foundation, Inc.
  5. This is free software; see the source for copying conditions. There is NO
  6. warranty; not even for MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.
  7. sh-4.2$ lcov -v
  8. lcov: LCOV version 1.14

Gcov 是如何工作的

Gcov 工作流程图

使用 Gcov 和 LCOV 度量 C/C++ 项目的代码覆盖率 - 图1

主要分三步:

  1. 在 GCC 编译的时加入特殊的编译选项,生成可执行文件,和 *.gcno
  2. 运行(测试)生成的可执行文件,生成了 *.gcda 数据文件;
  3. 有了 *.gcno*.gcda,通过源码生成 gcov 文件,最后生成代码覆盖率报告。

下面就开始介绍其中每一步具体是怎么做的。

1. 编译

第一步编译,这里已经将编译用到的参数和文件都写在了 makefile 里了,只要执行 make 就可以编译了。

make 命令的输出

  1. sh-4.2$ make
  2. gcc -fPIC -fprofile-arcs -ftest-coverage -c -Wall -Werror main.c
  3. gcc -fPIC -fprofile-arcs -ftest-coverage -c -Wall -Werror foo.c
  4. gcc -fPIC -fprofile-arcs -ftest-coverage -o main main.o foo.o

通过输出可以看到,这个程序在编译的时候添加了两个编译选项 -fprofile-arcs and -ftest-coverage。在编译成功后,不仅生成了 main and .o 文件,同时还生成了两个 .gcno 文件.

.gcno 记录文件是在加入 GCC 编译选项 -ftest-coverage 后生成的,在编译过程中它包含用于重建基本块图和为块分配源行号的信息。

2. 运行可执行文件

在编译完成后,生成了 main 这个可执行文件,运行(测试)它:

运行 main 时输出

  1. sh-4.2$ ./main
  2. Start calling foo() ...
  3. when num is equal to 1...
  4. when num is equal to 2...

当运行 main 后,执行结果被记录在了 .gcda 这个数据文件里,查看当前目录下可以看到一共有生成了两个 .gcda 文件,每个源文件都对应一个 .gcda 文件。

  1. $ ls
  2. foo.c foo.gcda foo.gcno foo.h foo.o img main main.c main.gcda main.gcno main.o makefile README.md

.gcda 记录数据文件的生成是因为程序在编译的时候引入了 -fprofile-arcs 选项。它包含弧过渡计数、值分布计数和一些摘要信息。

3. 生成报告

生成报告的输出

  1. sh-4.2$ make report
  2. gcov main.c foo.c
  3. File 'main.c'
  4. Lines executed:100.00% of 5
  5. Creating 'main.c.gcov'
  6. File 'foo.c'
  7. Lines executed:85.71% of 7
  8. Creating 'foo.c.gcov'
  9. Lines executed:91.67% of 12
  10. lcov --capture --directory . --output-file coverage.info
  11. Capturing coverage data from .
  12. Found gcov version: 4.8.5
  13. Scanning . for .gcda files ...
  14. Found 2 data files in .
  15. Processing foo.gcda
  16. geninfo: WARNING: cannot find an entry for main.c.gcov in .gcno file, skipping file!
  17. Processing main.gcda
  18. Finished .info-file creation
  19. genhtml coverage.info --output-directory out
  20. Reading data file coverage.info
  21. Found 2 entries.
  22. Found common filename prefix "/workspace/coco"
  23. Writing .css and .png files.
  24. Generating output.
  25. Processing file gcov-example/main.c
  26. Processing file gcov-example/foo.c
  27. Writing directory view page.
  28. Overall coverage rate:
  29. lines......: 91.7% (11 of 12 lines)
  30. functions..: 100.0% (2 of 2 functions)

执行 make report 来生成 HTML 报告,这条命令的背后实际上主要执行了以下两个步骤:

  1. 在有了编译和运行时候生成的 .gcno.gcda 文件后,执行命令 gcov main.c foo.c 即可生成 .gcov 代码覆盖率文件。
  2. 有了代码覆盖率 .gcov 文件,通过 LCOV 生成可视化代码覆盖率报告。

生成 HTML 结果报告的步骤如下:

  1. # 1. 生成 coverage.info 数据文件
  2. lcov --capture --directory . --output-file coverage.info
  3. # 2. 根据这个数据文件生成报告
  4. genhtml coverage.info --output-directory out

删除所有生成的文件

上传过程中所有生成的文件可通过执行 make clean 命令来彻底删除掉。

make clean 命令的输出

  1. sh-4.2$ make clean
  2. rm -rf main *.o *.so *.gcno *.gcda *.gcov coverage.info out

代码覆盖率报告

使用 Gcov 和 LCOV 度量 C/C++ 项目的代码覆盖率 - 图2

首页以目录结构显示

使用 Gcov 和 LCOV 度量 C/C++ 项目的代码覆盖率 - 图3

进入目录后,显示该目录下的源文件

使用 Gcov 和 LCOV 度量 C/C++ 项目的代码覆盖率 - 图4

蓝色表示这些语句被覆盖

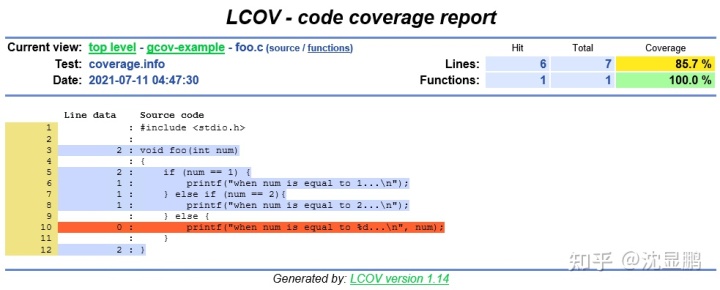

使用 Gcov 和 LCOV 度量 C/C++ 项目的代码覆盖率 - 图5

红色表示没有被覆盖的语句

LCOV 支持语句、函数和分支覆盖度量。

旁注:

  • 还有另外一个生成 HTML 报告的工具叫 gcovr,使用 Python 开发的,它的报告在显示方式上与 LCOV 略有不同。比如 LCOV 以目录结构显示, gcovr 以文件路径来显示,前者与代码结构一直因此我更倾向于使用前者。
