大部分PM使用Visio或者Mindmanager来画流程图然后倒入Axure,而很少有人知道Axure自带的流程图功能也很实用。尤其是和原型搭配使用,绝对是双剑合璧,天下无敌。

希望通我使用“原型+流程图”的多年经验,让更多的PM也可以掌握并运用到平常的原型设计工作中。

一、流程图的通病

目前所有流程图软件都存在一个问题,那就是流程图无法关联到原型页面。
无法做到直接点击流程图里面的节点(页面、功能、操作),展示与之相关的更多信息。这样子使用上面会很受限。

页面流程图无法查看指定页面详情

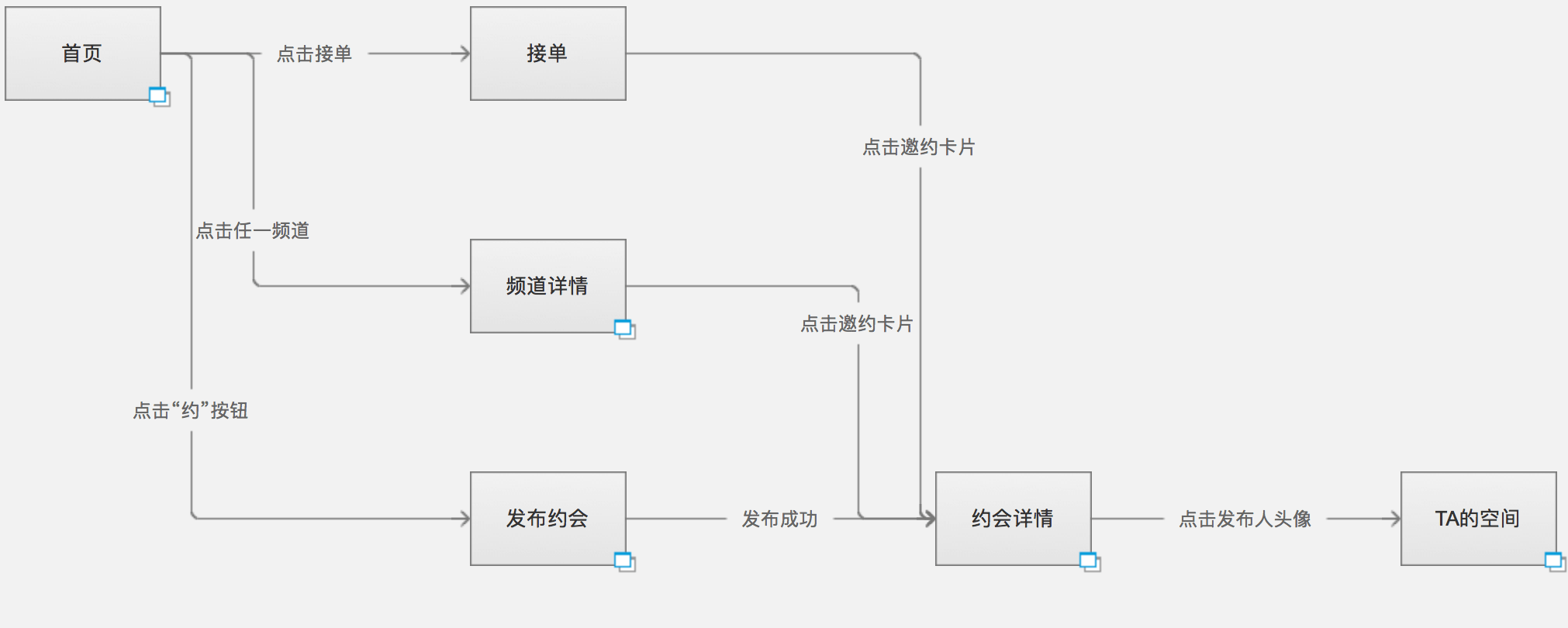

比如我们画页面流程图,展示了所有页面以及页面间的流向关系。UI设计师和开发童鞋,有时候需要查看某个页面的具体内容。

功能流程图无法查看指定功能详情

功能流程图也存在类似的问题,开发童鞋想了解某个功能的具体情况,只能问PM或者自己找对应功能的原型页面。

功能逻辑图无法显示具体控件

画一个功能具体的步骤逻辑的时候,有时候我们需要展示一下其中的控件,比如写下单流程的时候可能需要展示一下付款弹窗。

当然也可以使用原始方法,直接复制过来,第一麻烦第二修改了无法同步。

无法对流程图节点做注释

流程图是由一个个节点连接而成,有时候节点需要写几句话注释一下。不是所有的流程图软件都能支持,更主要的是没办法做到默认隐藏,点击展开注释。除非你把流程导出为html格式,但是这样子又不能导入到Axure中了。

二、Axure流程图的介绍

以上这些使用问题,都可以使用Axure的流程图来满足。接下来我会一一的来讲解如何解决。

先简单介绍一下Axure的流程图功能是什么,其实本质上是一个元件库。
Axure原型加流程图功能的高效结合 - 图2

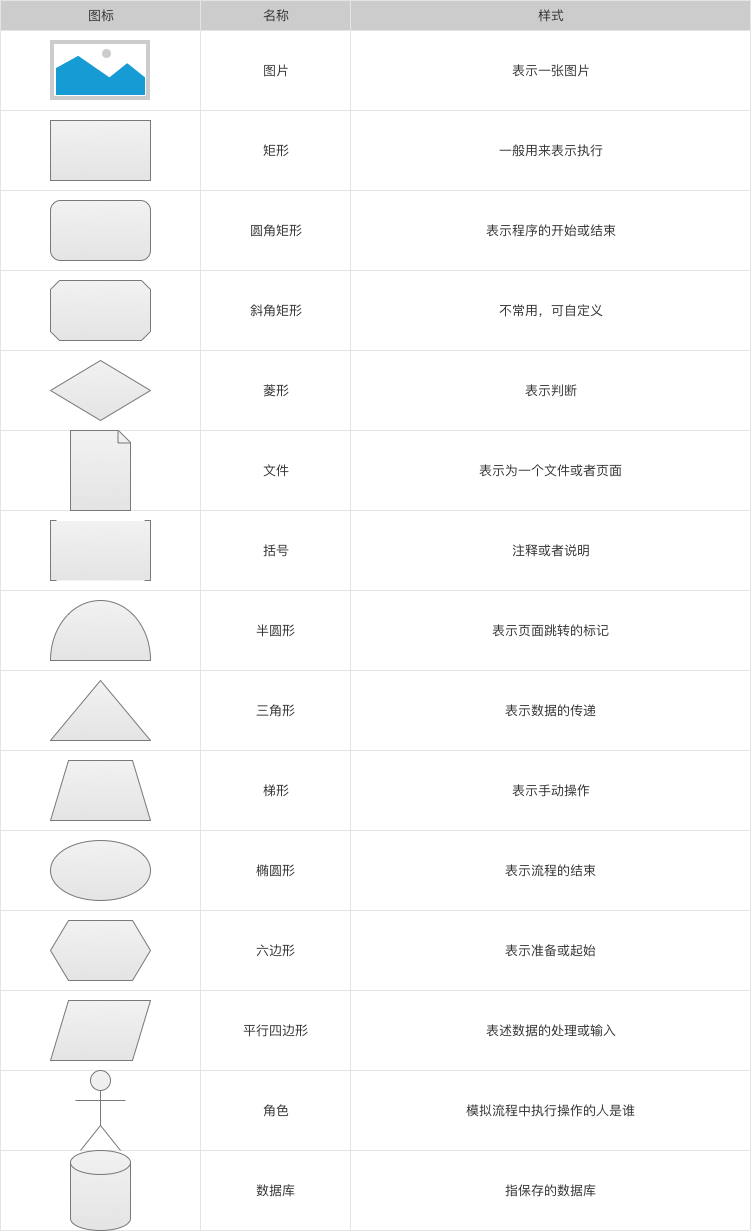

含有很多种元件,用途各不相同。大家使用的时候尽量遵循其定义的通用规范。当然如果你有特殊需要,可以单独定义。
Axure原型加流程图功能的高效结合 - 图3

三、流程图如何关联页面

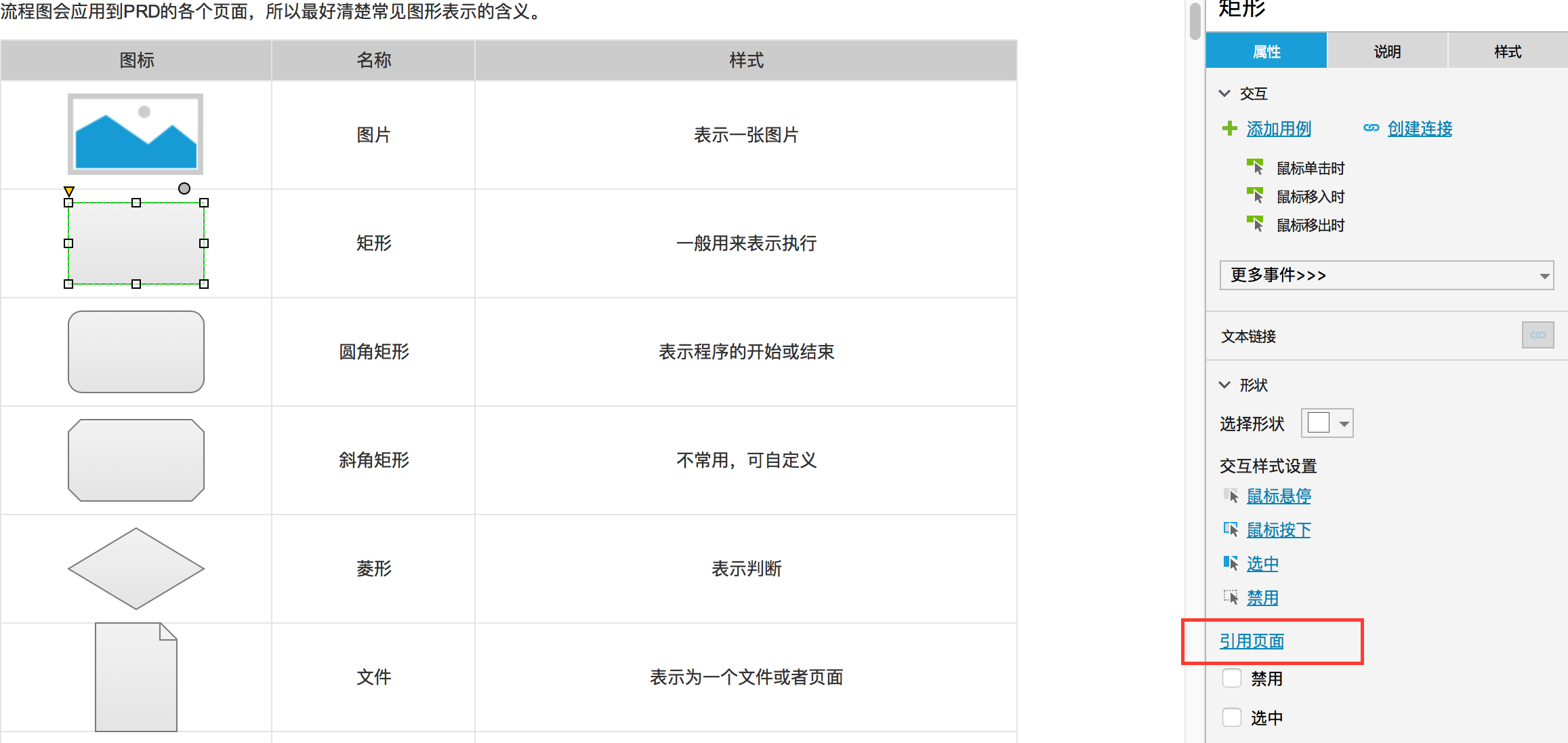

Axure提供了两种操作方法,本质上都是设置“引用页面”属性,Flow元件库中的所有元件都具备该属性。Dafault默认元件库中部分元件支持该属性。
Axure原型加流程图功能的高效结合 - 图4
“引用页面”除了关联了对应页面,同时集成了对应页面的标题。当你修改页面结构中的页面标题,这里也会同步更新。

拖拽页面到工作区

当你画页面流程图的时候,需要展示某个页面的详情。
那么选中Axure左方的页面结构中的该页面。
Axure原型加流程图功能的高效结合 - 图5
然后拖动到右边的工作区即可,效果如下图。
Axure原型加流程图功能的高效结合 - 图6
最终的显示效果请查看我之前的文章,以及我绘画的页面原型图
Axure原型加流程图功能的高效结合 - 图7
其中右下角带有“蓝色矩形组”图标的矩形,代表可以点击进入该页面的线框图,查看详细的页面布局、控件、逻辑等。

设置引用页面属性

根据上图,你应该可以猜到其实拖曳页面名称到工作区,是创建了一个页面并且设置了属性“引用页面”到该页面。所以你也可以这样做。

  • 拖动Flow元件库中的元件到工作区
  • 设置属性“引用页面”到你所需的页面
  • 生成原型查看效果。

    四、流程图如何关联具体功能

    方法有2种,大家可以按需参考。

  • 设置“引用页面”属性到具体的功能页面,方法如上。

  • 设置单击链接到具体的功能页面,再简单不过。

    五、流程图如何显示具体控件

    在画某个功能的具体逻辑时候,我们可以借助Axure的“页面快照”功能来展示一些控件。有助于技术童鞋对功能的理解和实现。

    新建页面快照

    从左方的Flow元件库,拖动”页面快照”到右方的工作区。
    Axure原型加流程图功能的高效结合 - 图8

    设置引用页面

    方法和上面的类似,但是展示效果有点区别哦。所谓页面快照是指将引用页面的具体内容显示到该元件区域范围里。比如我引用了闪电约首页这个页面,那么效果如下。
    Axure原型加流程图功能的高效结合 - 图9

    修改快照参数

    显示明显有问题,我们可以修改一下参数。
    取消适应比例,然后把该页面快照元件的尺寸修改成375 x667,然后填充的相对坐标改成(0,0,0,0)。此时快照效果如下。
    Axure原型加流程图功能的高效结合 - 图10

    配置动作

    比如你可以设置该页面隐藏一些控件,或者展示隐藏的弹框,吐司提示。
    Axure原型加流程图功能的高效结合 - 图11
    大概是这样子了,在设计商品详情、购物车、确认订单的时候,该功能特别适用。有需要的童鞋可以试下。

    七、流程图如何显示节点的注释

    这个其实很简单,但是很多PM没用过。
    Axure原型加流程图功能的高效结合 - 图12
    具体的可以查看我写过的旧文《产品逻辑的常用表达法》,《Axure最正统的产品逻辑表达法》。

    八、总结

    以上这些技巧都是Axure自带的流程图功能,只是很少有人系统的总结并分享出来。

希望通过我的文章,大家以后能善用Axure的流程图。而不是盲目的跟风使用第三方脑图软件。

适合产品经理的流程图软件就是Axure,配合强大的原型功能。绝对是双剑合璧,天下无敌。
