最正统的产品逻辑表达法 - 图1
很多PM使用Axure画原型,然后通过口述、word、visio、标签、原型旁边文字标注等方法来表达产品逻辑。很少有PM使用Axure官方推荐的notes,而事实上这才是正统高效的产品逻辑表达法。
可能是因为Axure官方没出过相关的中文教程,网上很少有人总结过类似的经验。今天我来完整的讲解一下notes表达法,希望对大家有所启发。

notes 的作用

曾经写过一篇文章介绍各种产品逻辑表达法 ,可以辅助阅读。
notes逻辑表达法相比于其他方法,具有以下优势,其中易读性特别重要。

  • 不漏。一个控件一个控件的写逻辑,不容易遗漏。
  • 完整性。定义好注释字段后,从功能、视觉、交互、业务、技术等多个角度来描述。
  • 易读性。生成原型后可以方便每一个控件的逻辑。页面逻辑可以单独查看。
  • 结构化。导入rp源文件的时候,可以选择导入指定notes字段,或者不导入。
  • 批量化。可以将一个控件的全部逻辑批量复制到另外一个相似控件上。

    notes是什么

    Axure官方对notes的定义是,与控件或者页面相关联的文本元数据。可用于记录规格,将控件和页面与需求本身相关联,记录更改,并与队友进行沟通。

通常控件和页面自带一个名为“note”并且类型为文本的注释字段。
部分汉化包将notes命名为“元件说明”或者“备注”,请知悉。

如何用 notes 写逻辑

我主要讲一下如何写控件的notes,页面的逻辑写法相似的,会一带而过。

选中控件

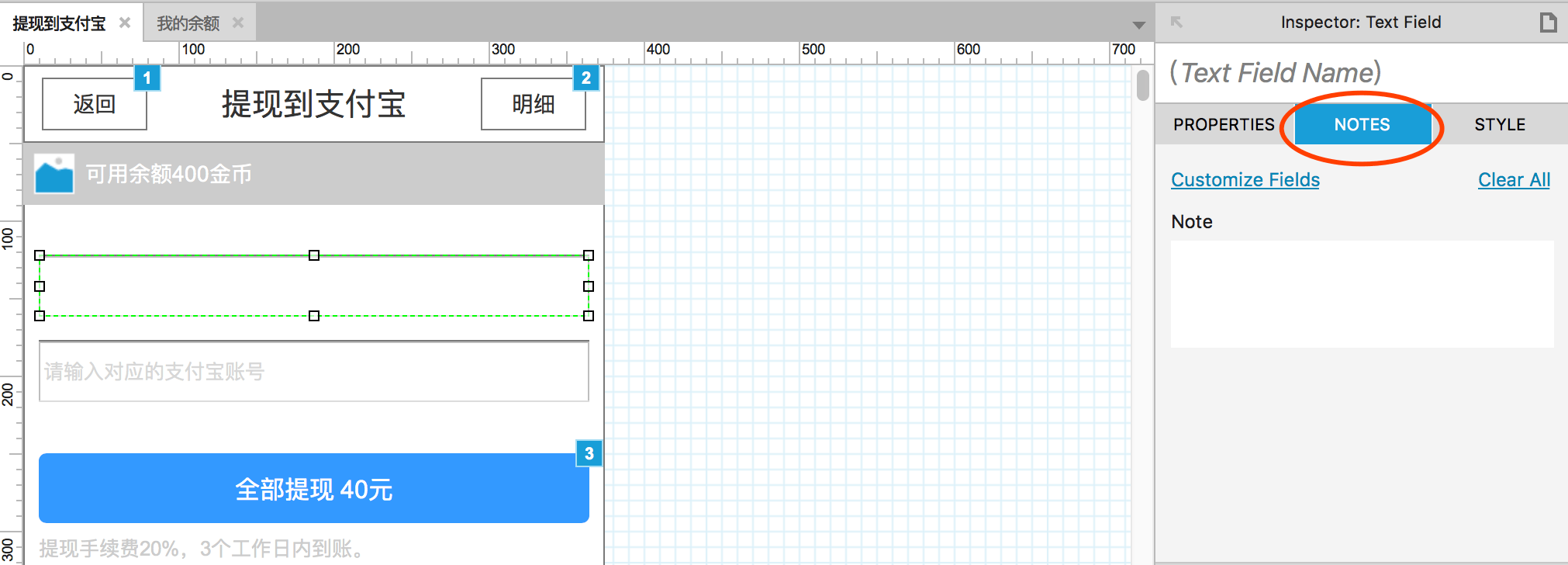

进入你要修改的页面,在画布中选择需要的控件。此时右方检查器那边,点击中间的选项卡。
最正统的产品逻辑表达法 - 图2

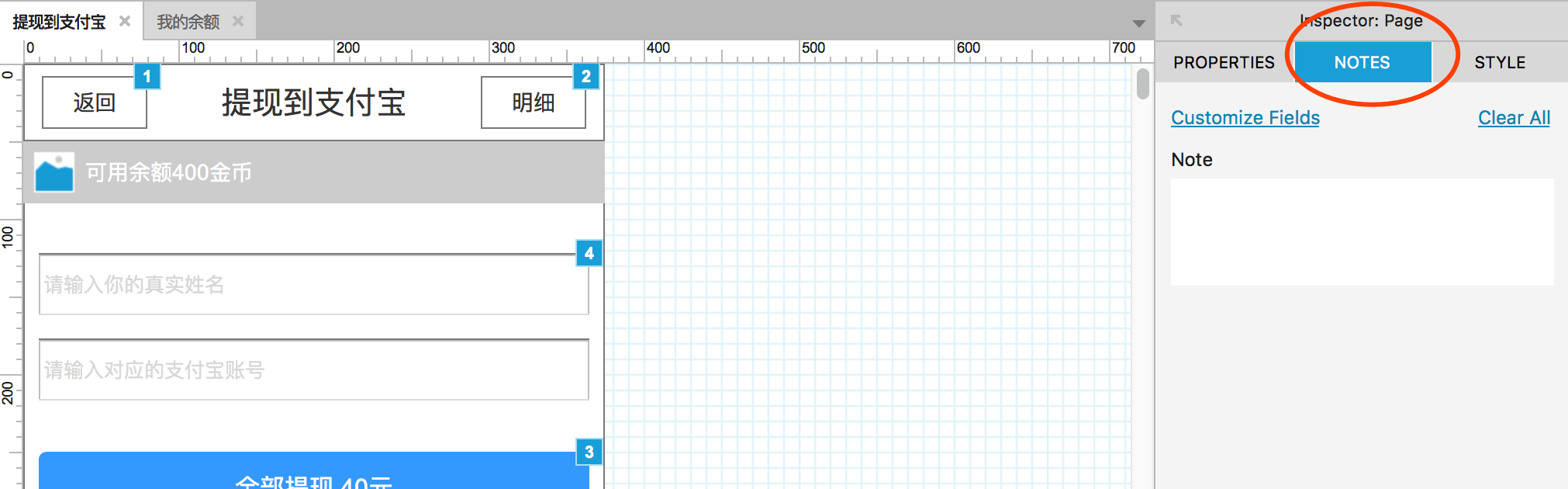

如果是设置页面注释,直接进入画布不要选中任何控件或者单击空白区域,此时右方检查器自动切换成页面检查器。
最正统的产品逻辑表达法 - 图3

添加注释

填写你对这个控件定义的逻辑。比如这样子:
最正统的产品逻辑表达法 - 图4
具有笔记或互动的小部件在画布上显示时,会在小工具的右上角显示一个蓝色的脚注图标。

修改注释名称

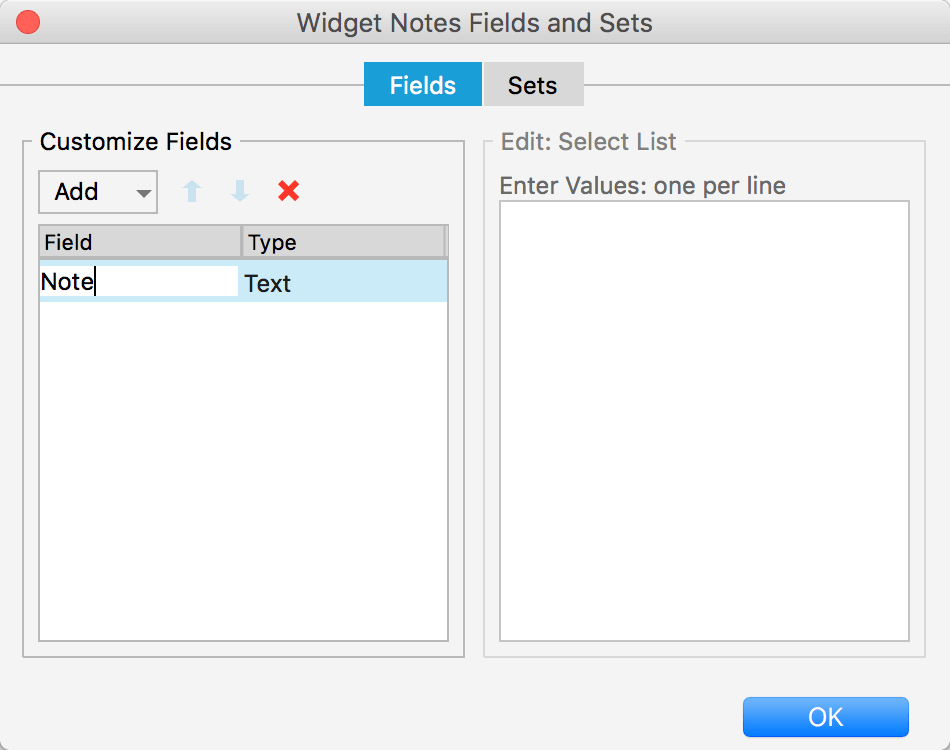

然后,如果你觉得这个注释命名note不合理,想修改。请点击上方的Customize Fileds,进入弹窗。然后双击名称,即可修改。
最正统的产品逻辑表达法 - 图5

新增注释类型

用着用着,你会发现一个注释字段无法写清楚多方面的逻辑。此时可以新增几个注释字段。
点击Add,新增注释字段,选择类型:文本、选择列表,数字、日期。注意页面注释只有文本类型。
最正统的产品逻辑表达法 - 图6

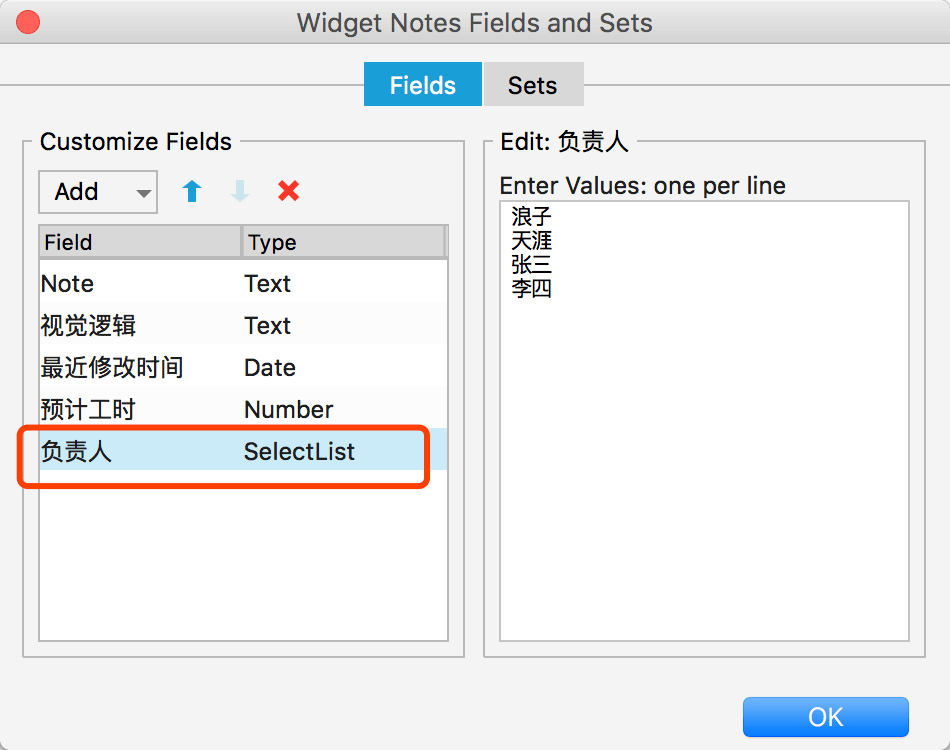

比如,我们新建一个“视觉逻辑”,成功之后,回到任何一个页面的画布中,再次选择控件即可看到该新增字段。注意如果类型是选择列表的时候,需要在右边填充列表项。
最正统的产品逻辑表达法 - 图7

如何查看产品逻辑

在查看HTML输出时,Axure RP界面和浏览器都可以看到注释,但只能在RP源文件中进行编辑。

如何查看控件逻辑

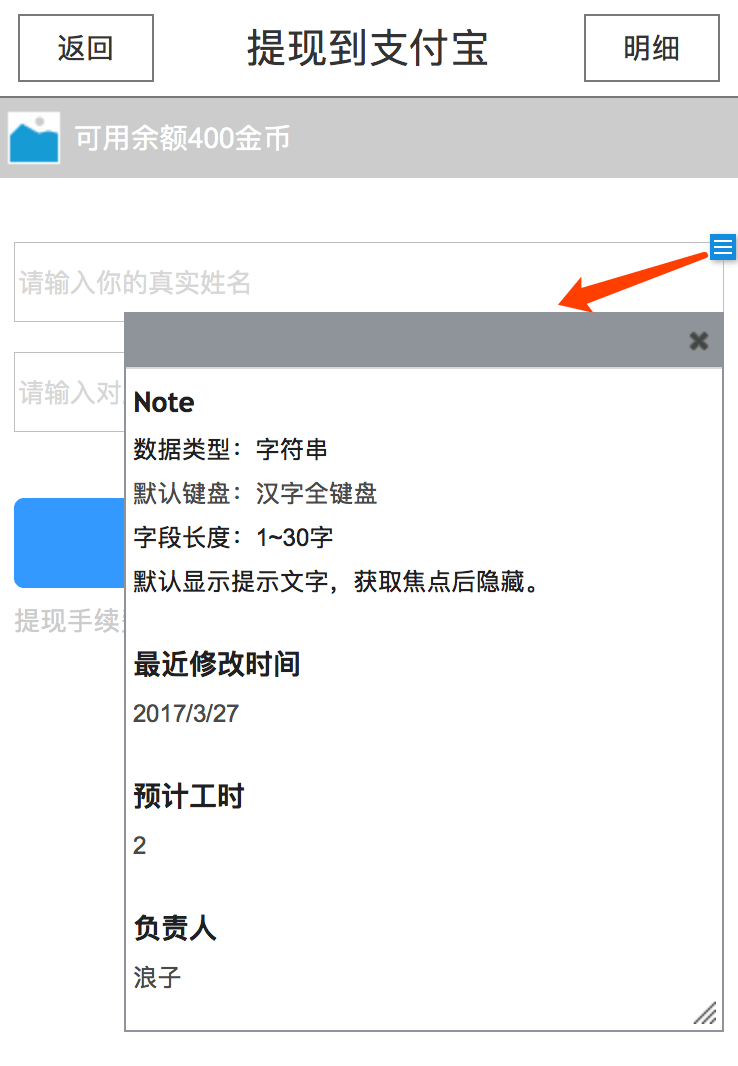

生成原型之后,进入到对应的页面。点击该控件旁边的蓝色小图标,即可展示该控件的全部逻辑。
最正统的产品逻辑表达法 - 图8

如何查看页面逻辑

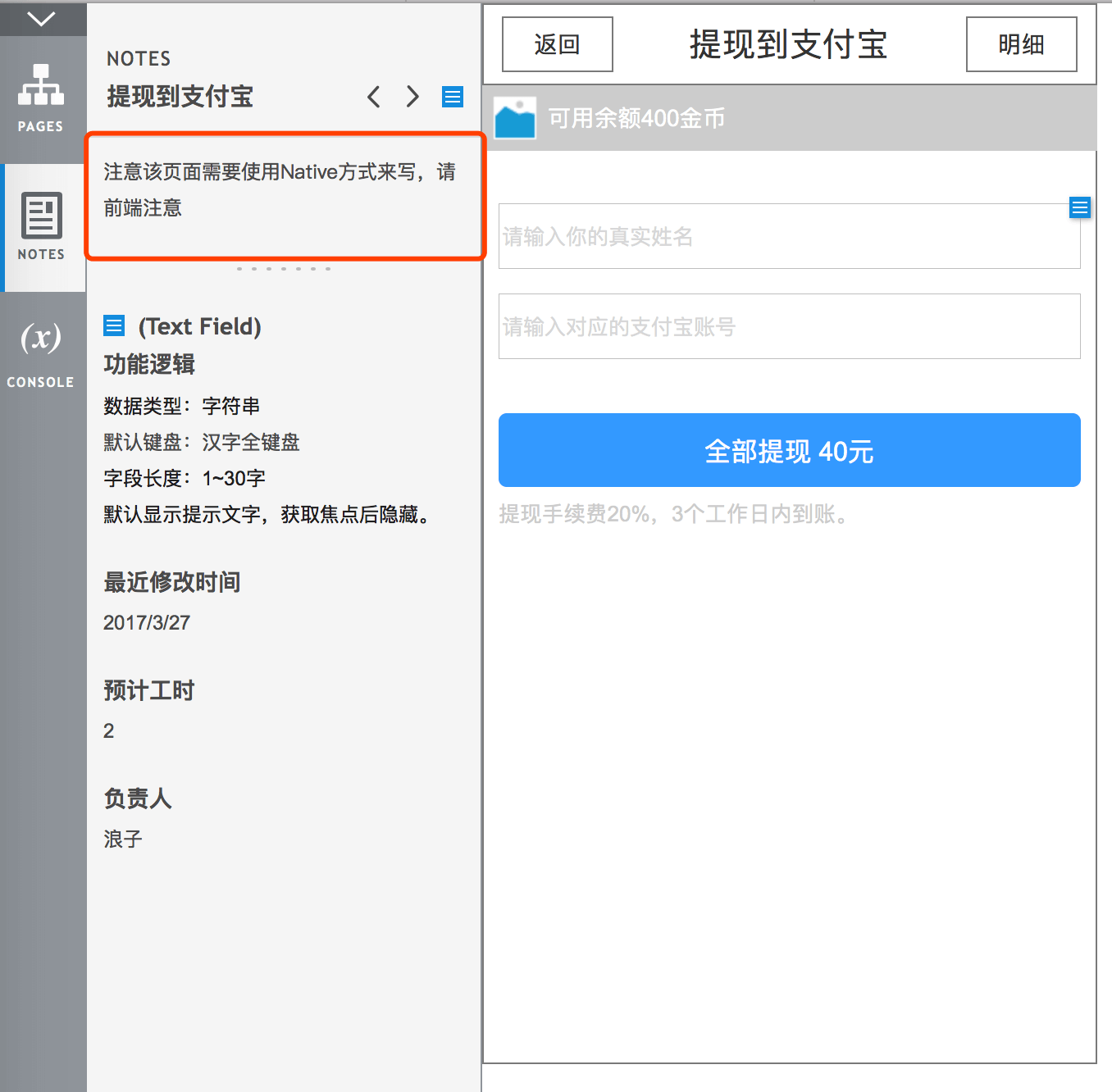

另外你可以在左方的Tab中选择notes,查看该页面所有的控件逻辑,其中页面逻辑显示在做上面。
最正统的产品逻辑表达法 - 图9

高亮选中逻辑

点击逻辑,此时右方会蓝色高亮选中控件的边缘。表示这个控件对应的注释是哪些。这种体验比拖拉一个便签好用太多。
最正统的产品逻辑表达法 - 图10

查看完整APP案例

点击查看我用此方法完整撰写的APP案例-闪电约,也可以下载原型学习。

总结

事实上三四年前我就开始使用notes逻辑表达法了,当Axure RP升级到版本8的时候,notes功能才真正的算是很实用。推荐大家都可以试试notes逻辑表达法。

另外有英文基础的朋友建议看一下官方对该功能的定义和讲解,WIDGET AND PAGE NOTES

浪子,业务型PM,浪子PRD系列51prd.com,公众号langzisay。
