一、方案说明

  1. 根据产品需求,车体增加行车记录仪,用于AGV运行时记录或后期调取运行状态

原方案:凌度

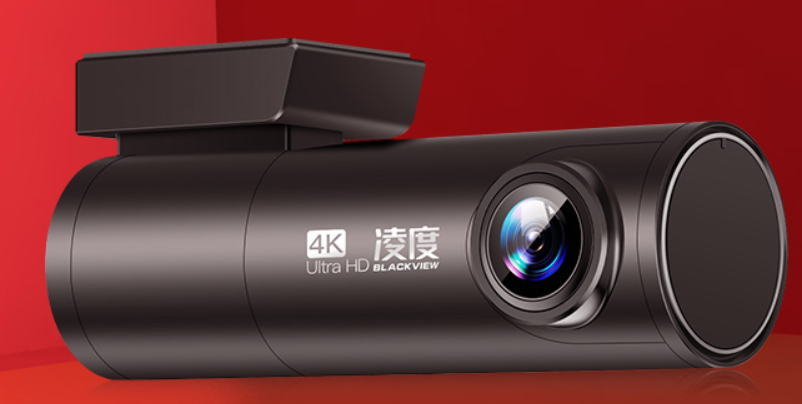

凌度行车记录仪(记录仪本体+内存卡/读卡器+降压线)
image.png image.png

新方案:海康

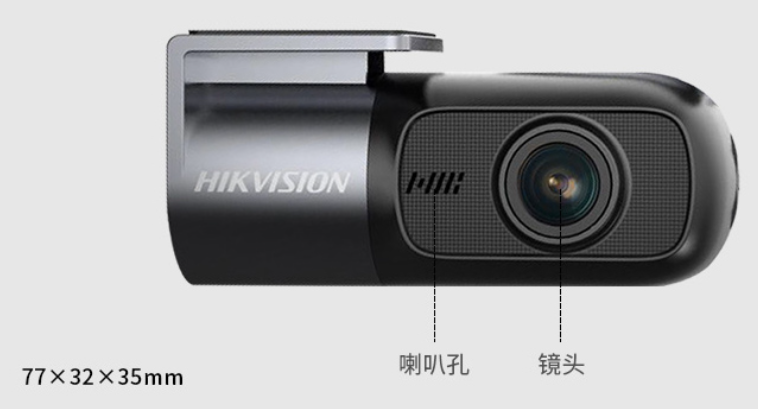

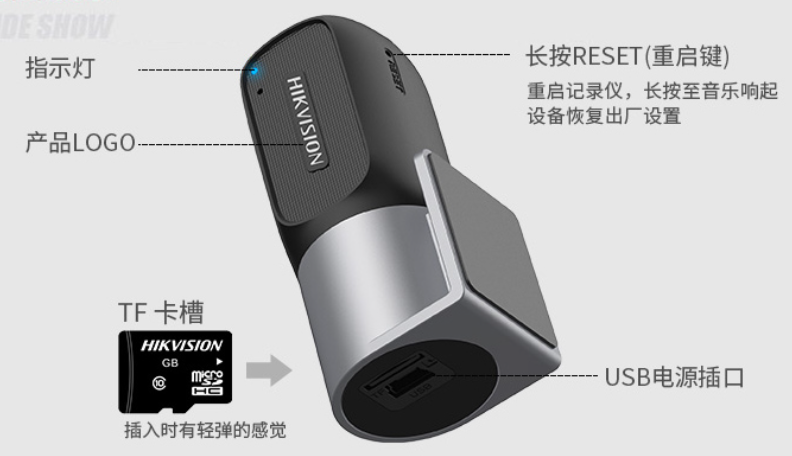

海康行车记录仪(包含记录仪本体+内存卡+USB电源线)

二、需求描述

  1. 1、车体前端新增行车记录仪<br /> 2、带有TF插拔卡(内存128G),可查看历史记录<br /> 3、可手机远程查看

三、方案概述

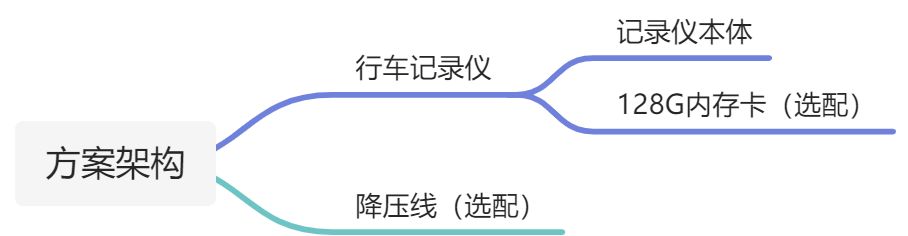

3.1 整体架构

车载行车记录仪方案 - 图5

3.2 硬件方案

3.2.1 物料清单

原方案:凌度

物料名称 数量 选型说明 备注 链接
行车记录仪 1 选择套餐三—手机WIFI版
输入电压5V
输入电流1.5A
image.png https://detail.tmall.com/item.htm?spm=a1z10.1-b-s.w5003-24240081758.1.78853039MS96VA&id=615980140797&rn=e9119714d3b2c7938edb38669cc4e96a&abbucket=11&scene=taobao_shop&skuId=4984714414352

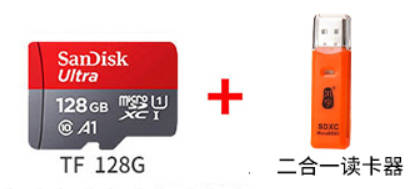

128G内存卡+读卡器 1 记录仪自带内存不够,需替换
选择套餐二—带读卡器
image.png https://detail.tmall.com/item.htm?spm=a220m.1000858.1000725.7.63081ffbcZ3HCN&id=43974068755&skuId=4992651142041&areaId=440300&user_id=2435221468&cat_id=2&is_b=1&rn=715988431d8e3fcc9fdbc5e5587fe300

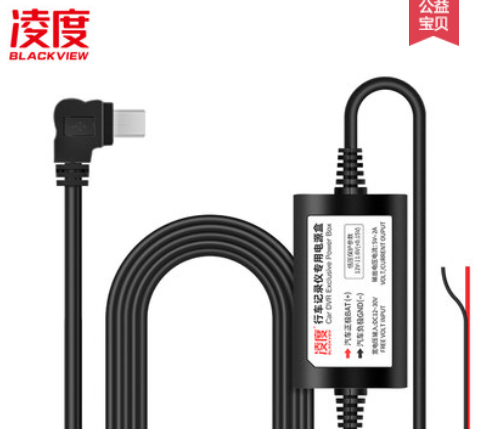

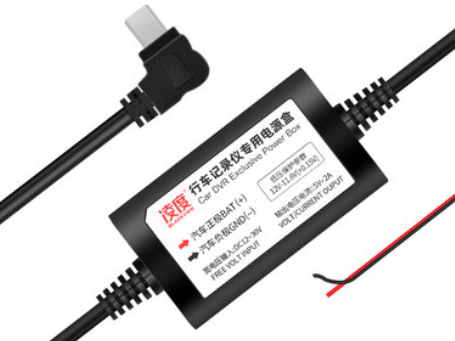

降压线 1 需通过降压线转换输入电压(24V转5V)给记录仪供电 image.png https://detail.tmall.com/item.htm?spm=a1z10.3-b-s.w4011-20020602498.23.5f115659dcRn8T&id=39786427309&rn=790eb7b4305edd290c254ba2766dd7d7&abbucket=7&skuId=4744965954647

新方案:海康

物料名称 数量 选型说明 备注 链接
行车记录仪 1 官方标配+128G内存卡 image.png https://item.jd.com/100009140765.html#crumb-wrap

3.2.2 安装方式

原方案:凌度
结构安装:
行车记录仪安装在AGV车头正中心,需要考虑方便拆卸
记录仪两侧按钮需考虑可维护性,方便操作
记录仪安装孔两侧需增加固定口,用于固定输入电源线
(结构图)
电气接线:
电气接线只需关注降压线模块安装位置,整体布线延边缘布置
模块红黑线接入24V(红对应24V 黑对于0V)
新方案:海康
结构安装:
行车记录仪安装在AGV车头正中心,需要考虑方便拆卸
记录仪两侧按钮需考虑可维护性,方便操作
考虑自带USB线的走线问题及头部折弯角度
(结构图)
电气接线:

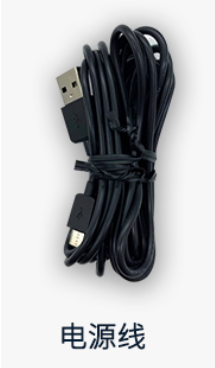

只需考虑自带USB线的走线问题,整体布线延边缘布置
USB线一头接入工控机USB口,一口接入行车记录仪
采用此方式供电

五、附录

凌度行车记录仪使用说明
包含手机连入WIFI获取历史信息
https://v.youku.com/v_show/id_XNDQ5Mjc1NjY5Mg==.html
