一、背景说明

1.1 研发背景

随着公司市场的不断扩展,项目部署上对自动门改造的需求越来越多。我们所有有自动门改造需求的项目均以非标项目导入,解决方案也因人员差异而略有不同。造成每个项目均需投入新的人力资源,形成新的开发工作量。同时自动门改造的项目特殊性,在制定方案阶段,需求信息采集困难。
同时客户对柔性物流整体解决方案的需求也越来越强烈。考虑到后期业务增长的需求,以及降低人力和沟通成本的需求。故有必要推出一款标准的自动门解决方案。
目前自动门改造过程中的主要问题和难点如下:

序号 问题说明
1 有自动门改造需求的项目越来越多,占用大量人力资源
2 自动门改造多为现场改造,实施方案在公司无法验证,问题也难以复现
3 实施现场多为客户车间,由于保密性要求,无法携带手机等通讯设备,沟通困难
4 自动门改造现场项目人员经常变动,自动门改造经验未有效共享,造成重复工作
5 项目实施需要我司、客户、自动门维保单位、自动门原厂技术人员等多方沟通确认。信息传递不及时,不准确,信息有偏差,沟通效率低下,沟通时间久
6 现场自动门改造人员多为非专业人员,出现异常无法及时给出解决方案,项目进度拖沓
7 项目导入后各方边界,需求信息不明确,项目进度难以把控
8 项目结束后无反馈,无复盘,问题未记录。没有形成后期可执行的经验

1.2 情景说明

在车辆部署现场,往往出现 AGV 需要通过自动门进入车间的情况。考虑到工厂自动化及降低人力成本,客户往往会提出新需求,即 AGV 在到达自动门区域时实现自主通过自动门。这样就要求我们 AGV 及中控系统需要与自动门控制器建立连接,实现自主开门和自主关门功能。
自动门改造背景说明 - 图1

1.3 研发依据

根据以往自动门改造项目的改造需求、改造方案及项目需求,整理出市场上自动门主流的控制方式和客户自动门改造的普遍需求。并依据客户需求及方案,结合项目实际经验整理出一个通用性较高的标准方案。
可参考项目如下:

序号 项目名称 备注
1
2

1.4 研发目标

根据以往自动门改造经验,整理出一个通用性较高的标准方案,作为自动门改造的模板项目。并将相关资料有形化,实现零沟通,降低沟通成本。
尽可能整理出项目实施过程中可能出现的风险及其他可行性方案,并将相关资料有形化,作为项目实施的参考文件。
与软件部门协同设计,完成一套标准的中控程序开发。通过参数配置,实现不同方案的状态切换,减少中控系统开发工作量,降低资源投入。
在方案可行和风险可控的前提下,尽可能的降低 BOM 成本。

1.5 参与团队

由技术负责人统筹管理项目进度及计划,项目核心团队由开发团队和QA团队组成。
核心开发工作由电气工程师及软件工程师完成。QA团队负责项目方案的落地实施和执行,并通过方案执行过程及结果进行问题反馈,支撑开发团队进行方案迭代。
支撑团队协助开发团队及QA团队推进项目进度,保障项目落地交期。
自动门改造背景说明 - 图2

二、设计方案

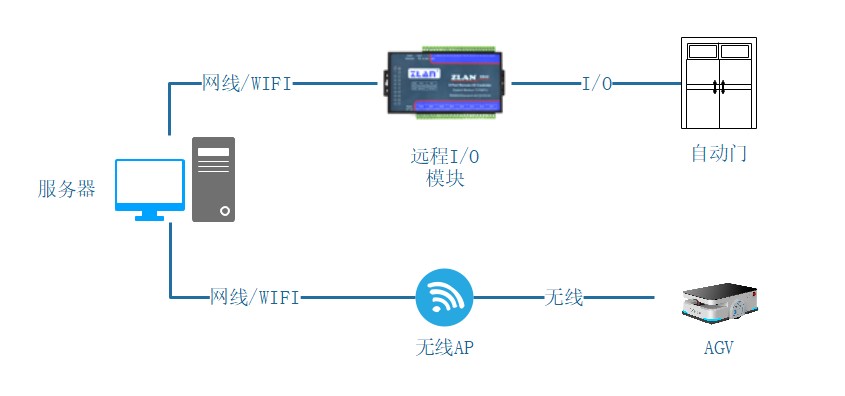

2.1 系统拓扑图

自动门改造背景说明 - 图3

3.2 现场需求

  • 客户现场搭载可满足项目需求的服务器
  • 车辆部署区域需满足全区域局域网覆盖
  • 自动门厂商可进行自动门改造,并提供相应的技术支持
  • 自动门控制方式需满足我们改造方案的要求

    3.3 交互信号

    | 序号 | 信号名称 | 信号类型 | 信号收发 | 备注 | | —- | —- | —- | —- | —- | | 1 | 开门请求 | 持续 | AGV → 自动门 | AGV请求自动门开门的信号 | | 2 | 关门请求 | 持续 | AGV → 自动门 | AGV请求自动门关门的信号 | | 3 | 开门到位 | 持续 | 自动门 → AGV | 自动门开门到位后的反馈信号 | | 4 | 关门到位 | 持续 | 自动门 → AGV | 自动门关门到位后的反馈信号 |

3.4 动作流程

自动门改造背景说明 - 图4

3.5 注意事项

3.5.1 必要条件

  • ✅AGV 信号具有最高优先级
  • ✅所有交互信号必须是保持信号
  • ✅自动门不可以自动延时关门
  • ✅所有交互信号缺一不可

以上条件在未满足时可能出现的风险见风险分析详解

3.5.2 建议条件

  • ✅不建议人机混用
  • ✅建议增加光栅保护

以上条件在未满足时可能出现的风险见风险分析详解

四、方案实施

详细方案实施见自动门方案改造实施说明

五、风险分析

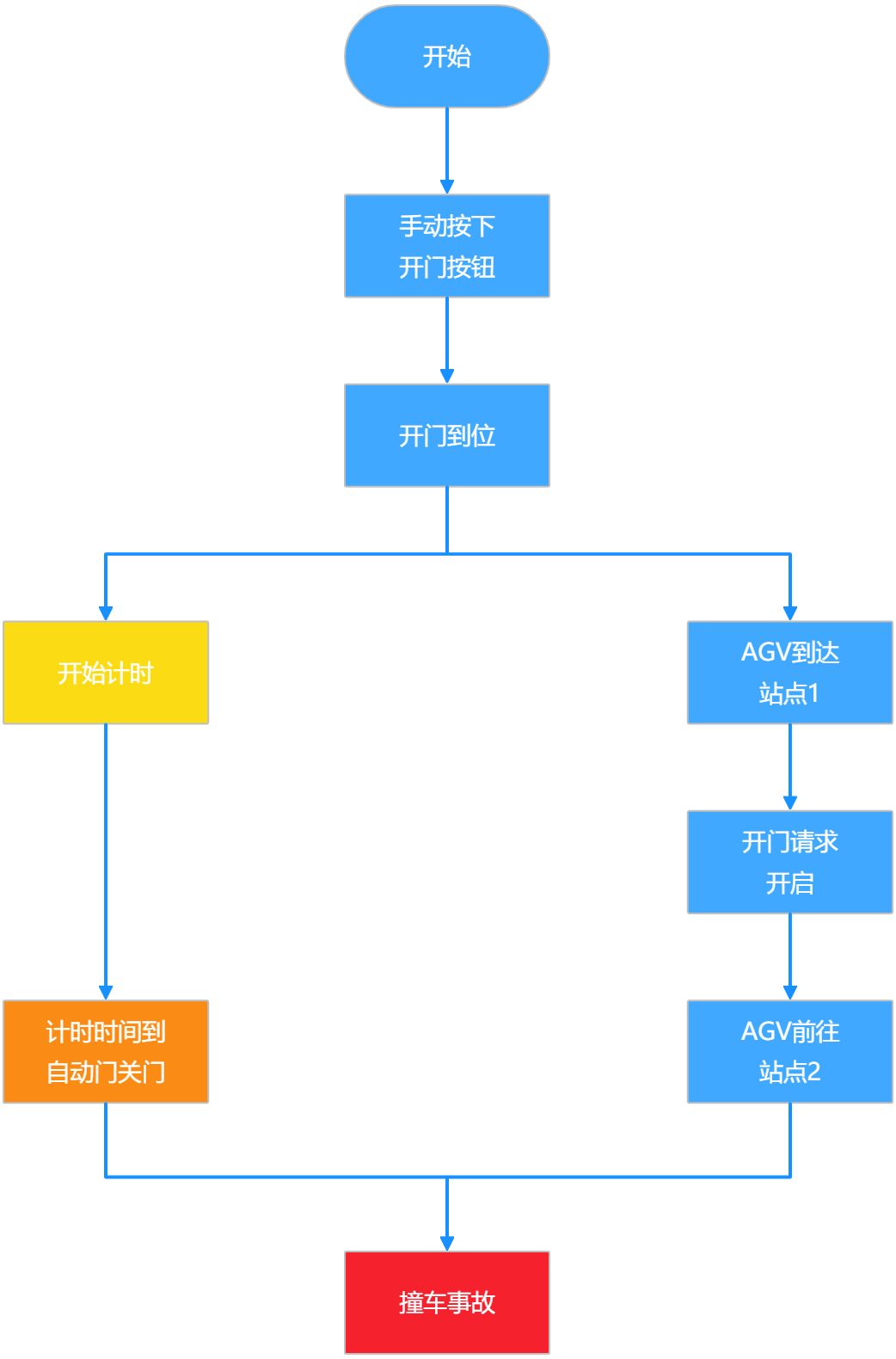

5.1 情况一

事故原因:1. AGV 信号不是最高优先级
2. 自动门自动延时关门
事故分析:在开门请求信号存在的情况下,延时时间到,自动门仍然关闭。
自动门改造背景说明 - 图5

5.2 情况二

事故原因:1. AGV 信号不是最高优先级
2. 存在人机混用的情况
事故分析:在开门请求信号存在的情况下,手动按下关门按钮,自动门仍然关闭
自动门改造背景说明 - 图6
