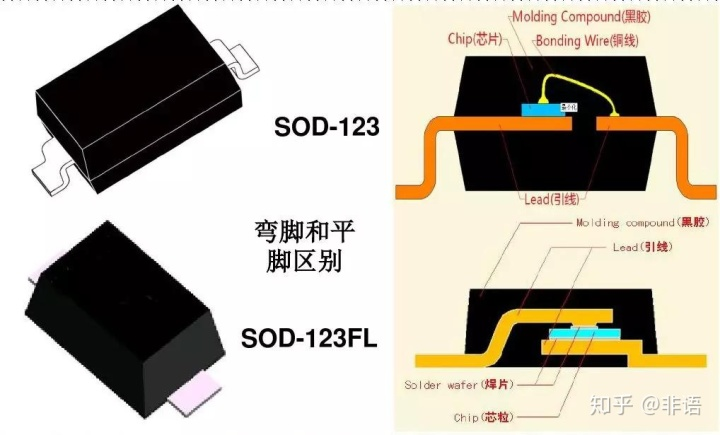

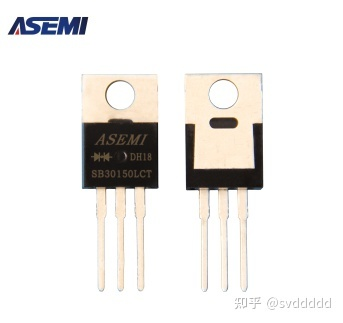

肖特基二极管

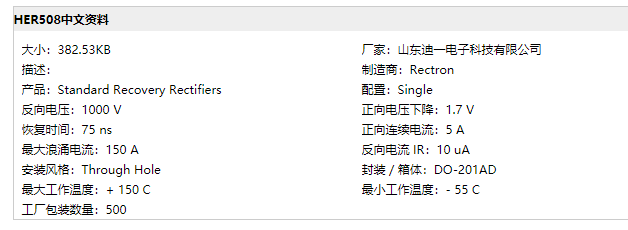

参数描述

1、导通压降VF

（正向电压下降）
VF为二极管正向导通时二极管两端的压降，当通过二极管的电流越大，VF越大；当二极管温度越高时，VF越小。

2、反向饱和漏电流IR

（方向电流IR）
IR指在二极管两端加入反向电压时，流过二极管的电流，肖特基二极管反向漏电流较大，选择肖特基二极管是尽量选择IR较小的二极管。

3、额定电流IF

（正向连续电流）
指二极管长期运行时，根据允许温升折算出来的平均电流值。

4. 最大浪涌电流IFSM

（最大浪涌电流）
允许流过的过量的正向电流。它不是正常电流，而是瞬间电流，这个值相当大。

5.最大反向峰值电压VRM

即使没有反向电流，只要不断地提高反向电压，迟早会使二极管损坏。这种能加上的反向电压，不是瞬时电压，而是反复加上的正反向电压。因给整流器加的是交流电压，它的最大值是规定的重要因子。最大反向峰值电压VRM指为避免击穿所能加的最大反向电压。目前肖特基最高的VRM值为150V。

6. 最大直流反向电压VR

（最大反向电压）
上述最大反向峰值电压是反复加上的峰值电压，VR是连续加直流电压时的值。用于直流电路，最大直流反向电压对于确定允许值和上限值是很重要的.

7.最高工作频率fM

由于PN结的结电容存在，当工作频率超过某一值时，它的单向导电性将变差。肖特基二极管的fM值较高，最大可达100GHz。

8.反向恢复时间Trr

（恢复时间）
当工作电压从正向电压变成反向电压时，二极管工作的理想情况是电流能瞬时截止。实际上，一般要延迟一点点时间。决定电流截止延时的量，就是反向恢复时间。虽然它直接影响二极管的开关速度，但不一定说这个值小就好。也即当二极管由导通突然反向时，反向电流由很大衰减到接近IR时所需要的时间。大功率开关管工作在高频开关状态时，此项指标至为重要。

9. 最大耗散功率P

二极管中有电流流过，就会吸热，而使自身温度升高。在实际中外部散热状况对P也是影响很大。具体讲就是加在二极管两端的电压乘以流过的电流加上反向恢复损耗。

原理及作用

肖特基二极管的最大特点是正向压降VF比较小，在相同电流情况下，其正向压降要小得多。此外，它的恢复时间很短，可以达到几纳秒。肖特基二极管多用作高频、低压、大电流的整流二极管（如驱动器、开关电源、变频器、逆变器）、续流二极管、保护二极管，也可用于微波通信等电路中用作整流二极管和小信号检测二极管。

肖特基二极管是功率整流应用的最佳半导体器件，因为这些器件具有高电流密度和低正向压降，这与普通的PN结器件不同。这些优势有助于降低热量水平，减少设计中包含的散热器数量，并提高电子系统的整体效率。
肖特基二极管可用于由两个并联电源产生电流的应用。由于肖特基二极管的正向压降低，肖特基二极管的特性使其非常适合电源或电路应用。这些二极管的存在还可以防止反向电流从一个电源流到另一个电源。

作用总结

作用1：这种较低的电压降提供了更好的系统效率和更高的开关速度
作用2：这些二极管的存在还可以防止反向电流从一个电源流到另一个电源
