本文总结了数据可视化设计的五个要点，分别为：原则、类型、样式、行为、仪表板。
随着5G时代的到来，物联网的兴起，可视化设计在移动端的应用越来越多了。
在行业内还没有一个标准的规范可参考之前，谷歌的可视化团队于2019年6月率先开发了数据可视化设计指南。
数据可视化：主要是借助于图形化手段，清晰有效地传达与沟通信息。
在行业内还没有一个标准的规范可参考之前，谷歌的可视化团队于2019年6月率先开发了数据可视化设计指南。
数据可视化：主要是借助于图形化手段，清晰有效地传达与沟通信息。
一、原则
数据可视化，是将数据信息以直观的图标、图形展示出来的一种表现形式。旨在让用户更容易看懂和理解数据，以及传达的信息更明确。因为这能够让用户快速分析，并迅速做出判断和决策。
数据可视化可以表达不同类型和大小的数据：从几个数据点到大型多变量数据集。
1. 准确
优先考虑数据的准确性、清晰度和完整性，以不会扭曲信息的方式呈现信息
2. 有用
帮助用户通过上下文理解数据，并且让用户更有兴趣探索其它内容。
3. 扩展
适应不同设备大小的可视化，同时预测用户对数据深度、复杂性和形式的需求。
二、类型
数据可视化能以不同的形式表达。图表是表达数据的常用方式，因为图表可以描述了不同的数据种类，同时让数据之间可以比较。
使用的图表类型主要取决于这两点：你要传达的数据和传达有关该数据的内容。
1. 时间变化
随时间变化图表显示一段时间内的数据，例如多个类别的趋势或比较。
例如：
- 股价表
- 卫生统计
-
2. 类别比较
类别比较图表比较多个不同类别之间的数据。
例如： 不同国家的收入
- 热门场地时间
-
3. 排行
排行图表主要用于展示项目在有序列表中的位置。
例如： 产品类别的综合收入
-

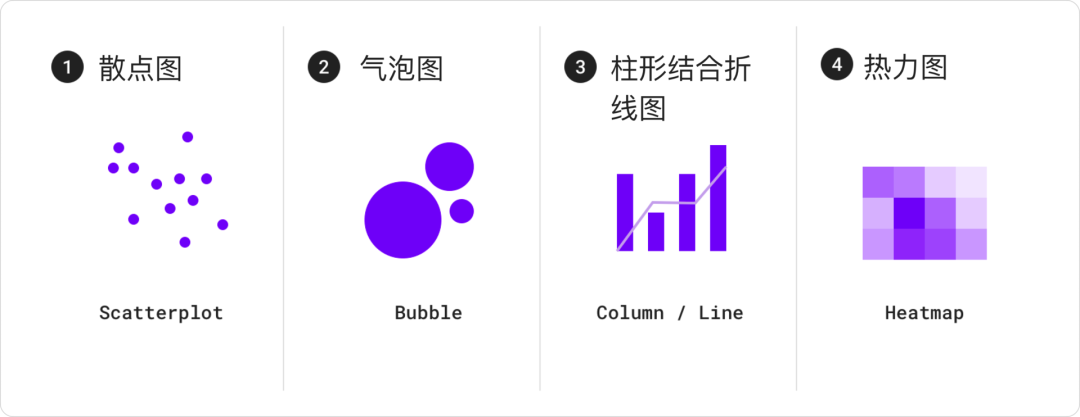

4. 相关性
相关图显示两个或多个变量之间的相关性。
例如：
收入与寿命的关联性5. 分布

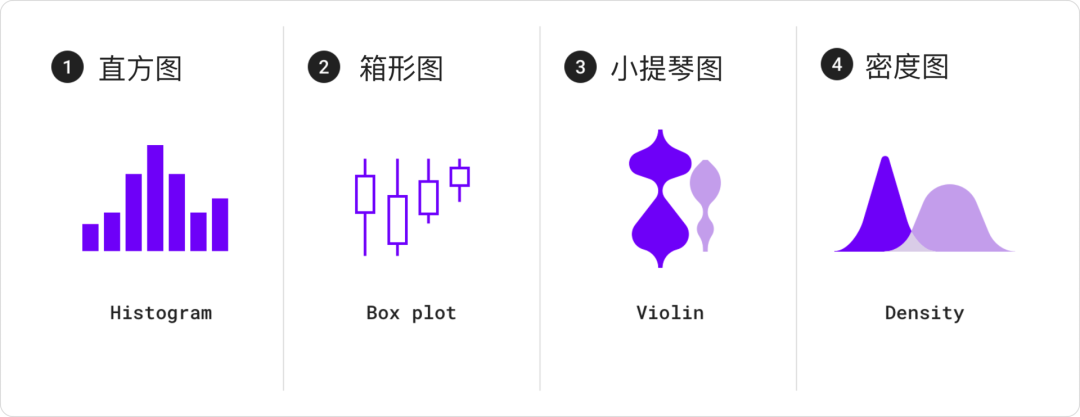

分布图表显示每个值在数据集中出现的频率。
例如： 人口分布
- 收入分布

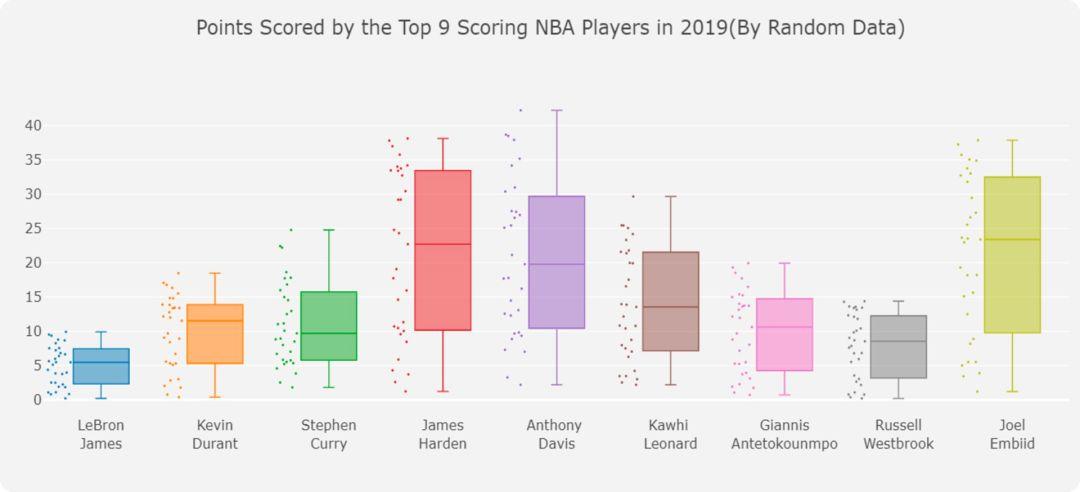

（以上箱形图显示了NBA前9名球员得分情况）

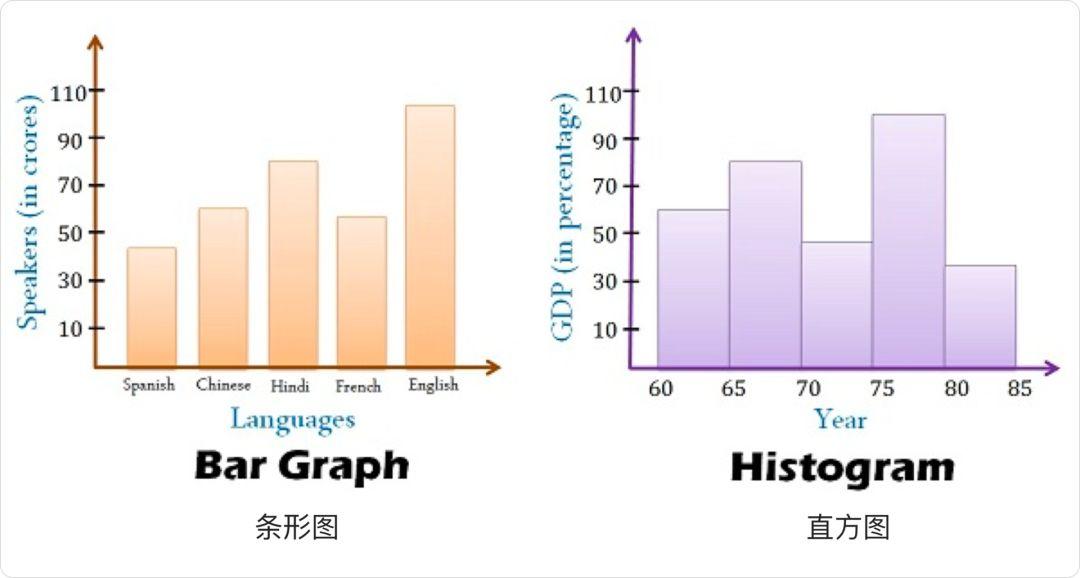

补充：条形图可以叫柱状图，但直方图与条形图有很大不同，条形图通常关联两个变量，但直方图只涉及一个。直方图用于连续数据，其中区间表示数据范围，而条形图是分类变量图。

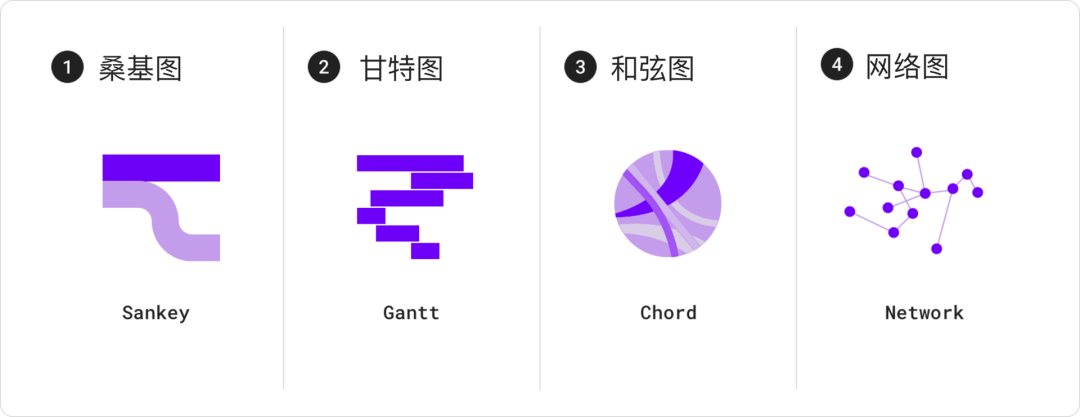

6. 流程
流程图表示多个状态之间的数据的转移和变化。
例如：
- 资金转移
-

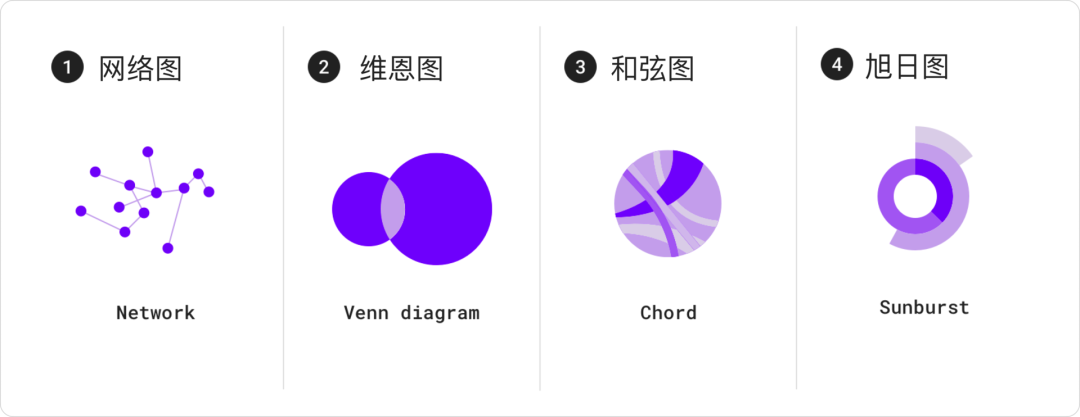

7. 关系
关系图用于表示多个项目是如何相互关联的。
例如： 社交网络
-
三、样式
数据可视化可以自定义样式和形状等属性，使数据更容易理解，以适合用户需求和上下文表现的方式。
不同的视觉处理可以分别代表不同的数据。
例如：条形的颜色可以表示类别，而长度可以表示值（如种群大小）。

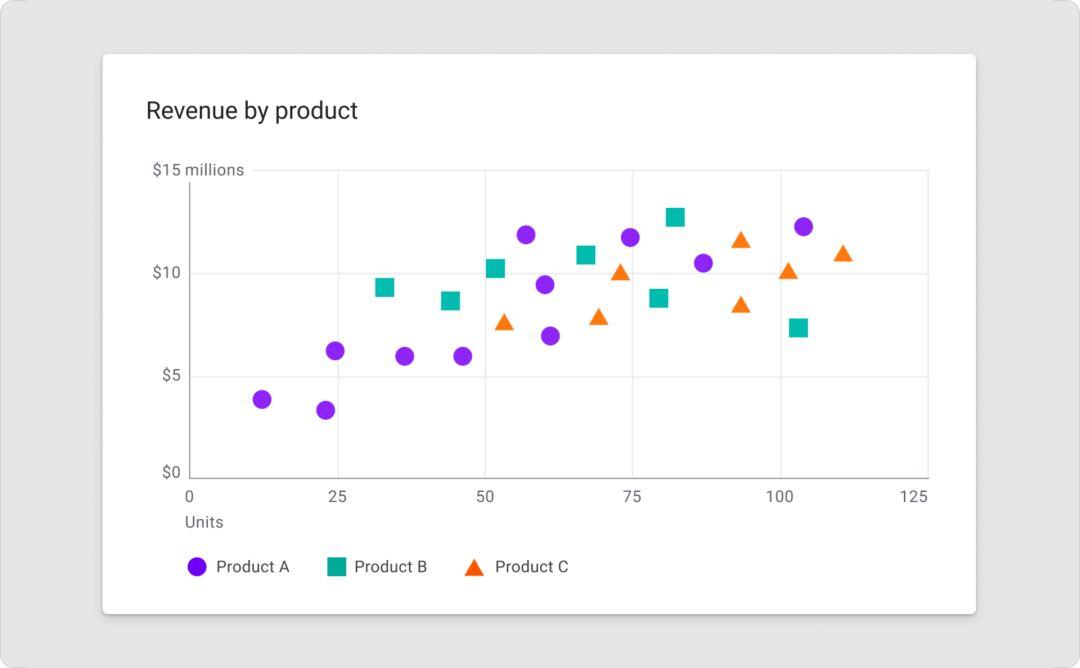

形状可用于表示定性的数据。在上图中，每个类别由特定的形状（圆形、正方形和三角形）表示，这样可以轻松比较特定范围内的数据或其他类别的数据。1. 形状

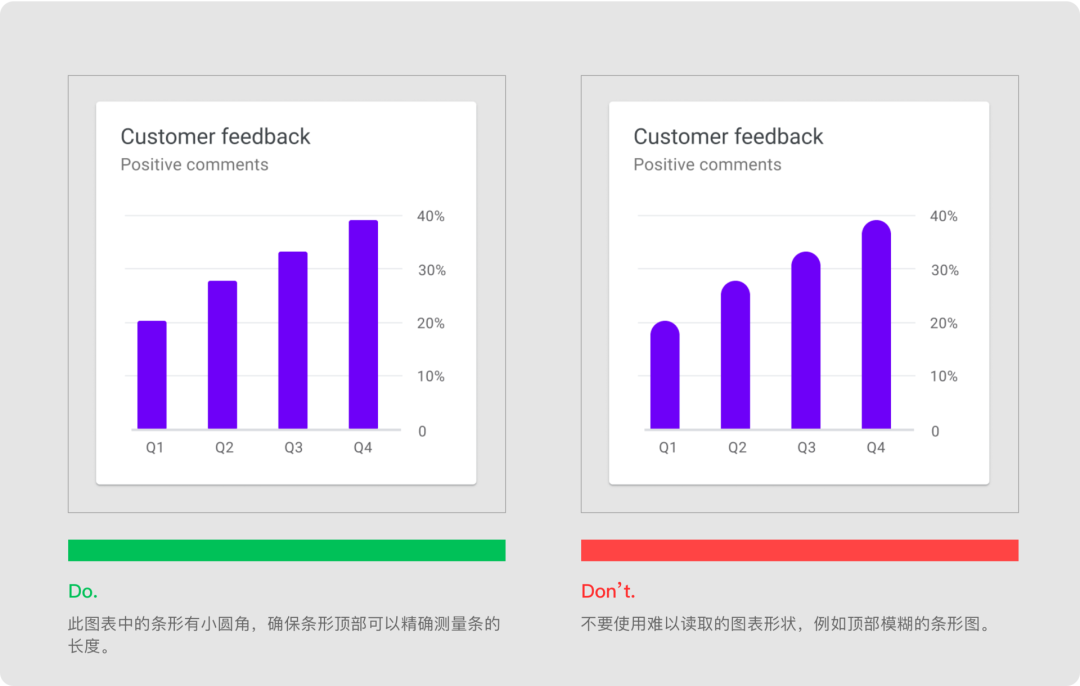

图表可以使用形状以多种方式显示数据。一个形状可以被设计成有趣的曲线形状、或者精确和逼真的形状。
形状细节水平
图表可以以不同的精度表示数据。用于近距离观看的数据应该以适合交互的形状表示（根据触摸目标大小和可用性方面）。而用来表达一般想法或趋势的数据可以使用细节较少的简单形状。
2. 颜色
颜色可用于区分以下四种形式的图表数据：
区分彼此的类别
- 代表数量
- 突出显示特定数据
- 表达意义
颜色区分类别

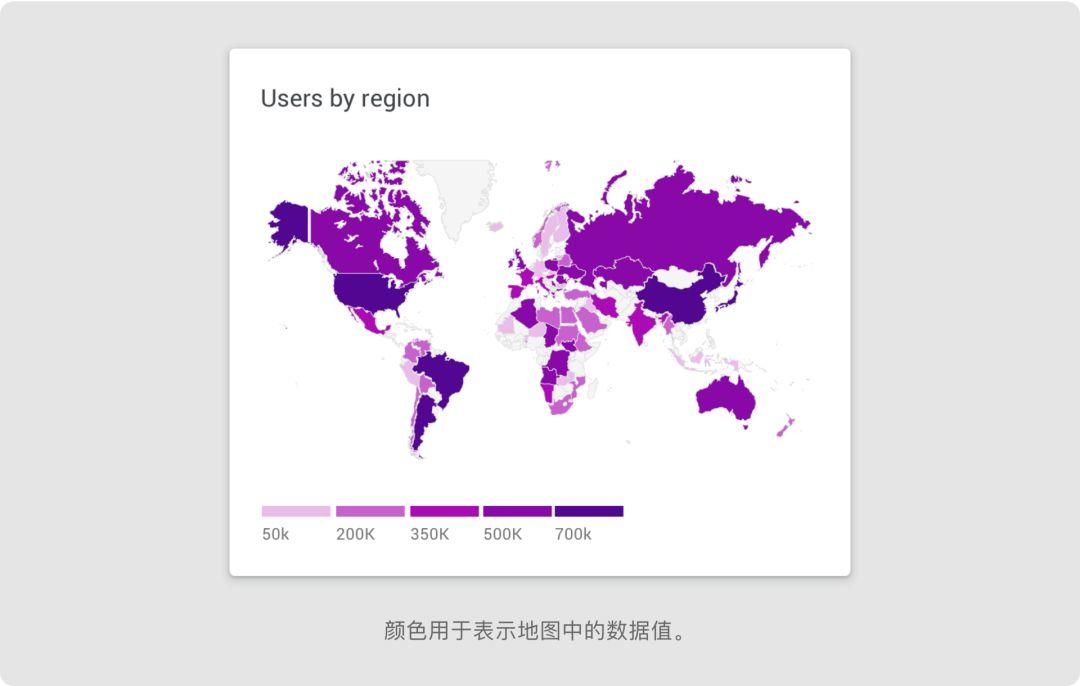

颜色区分数量

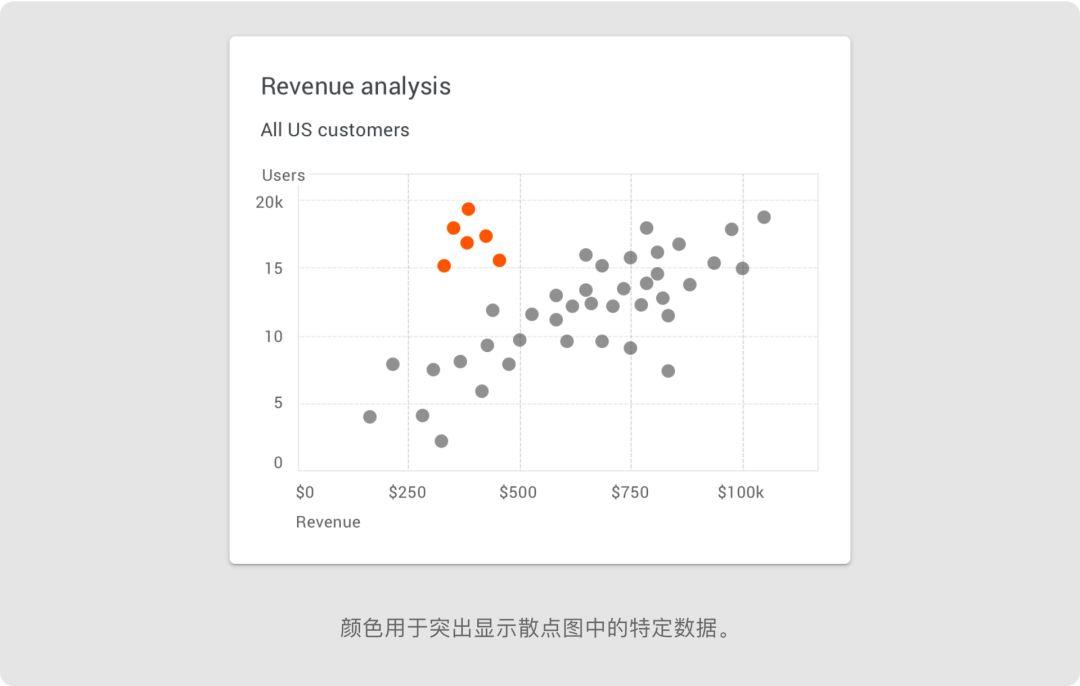

颜色突出显示数据

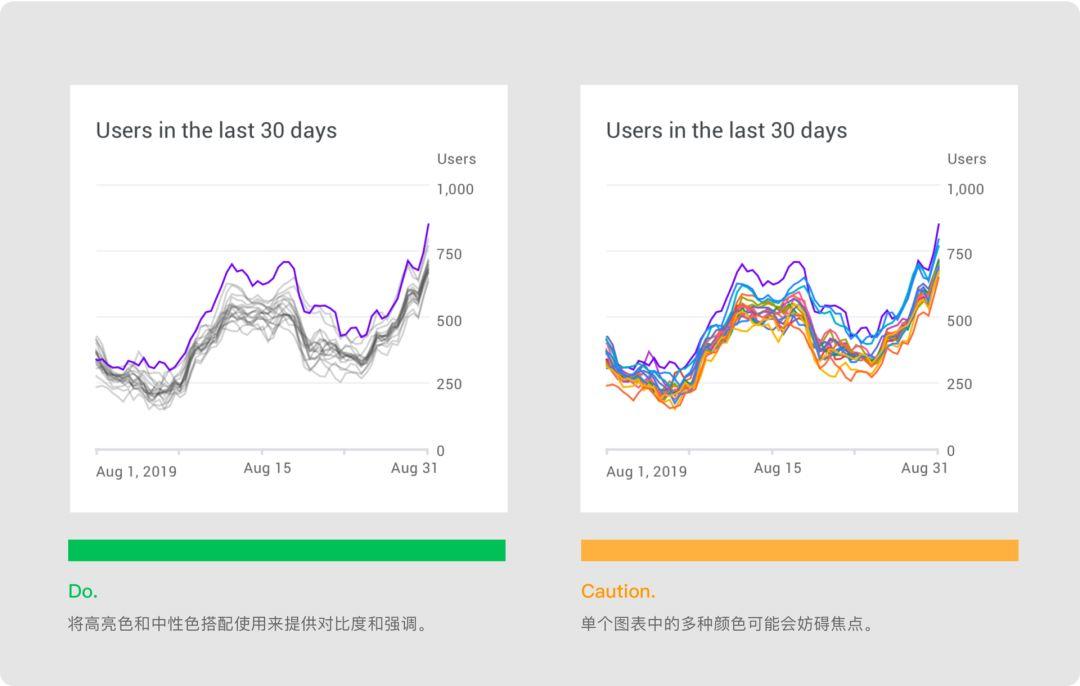

颜色还可以突出显示焦点区域。不建议使用大量的高亮色，因为它们会分散注意力并妨碍用户聚焦。

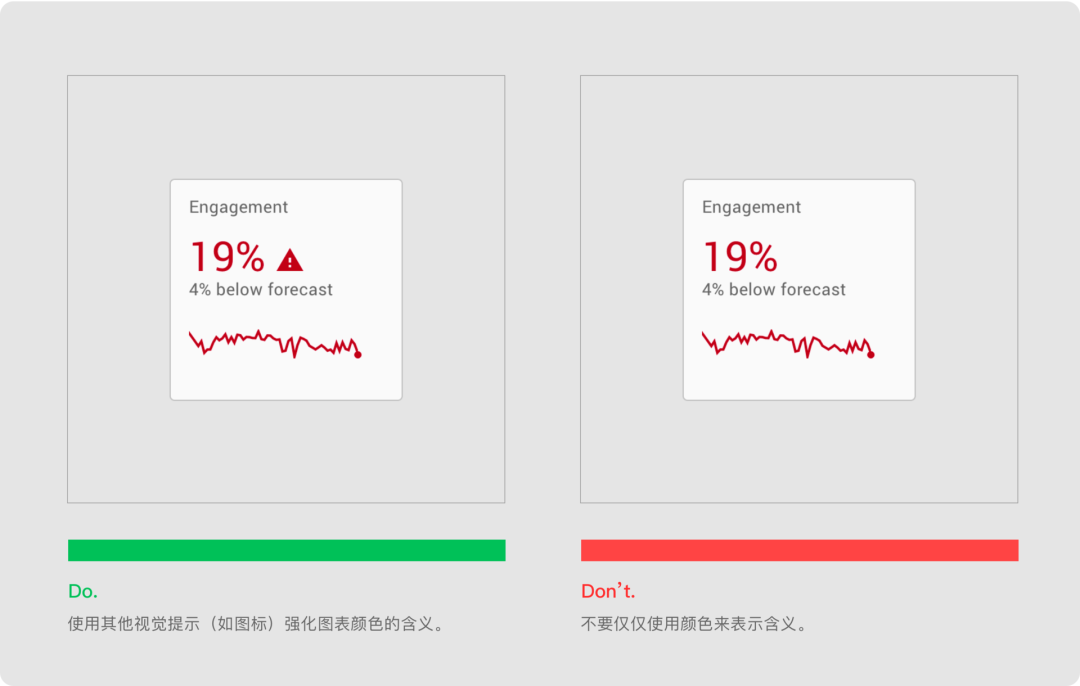

颜色表示含义
特别注意
无障碍设计– 考虑红绿色盲等存在视觉障碍的用户，用适合的方式来强调数据，例如高对比度着色、形状或纹理。还可将文本标签注释数据以阐明其含义，从而不用完全依赖于图形。
3. 线

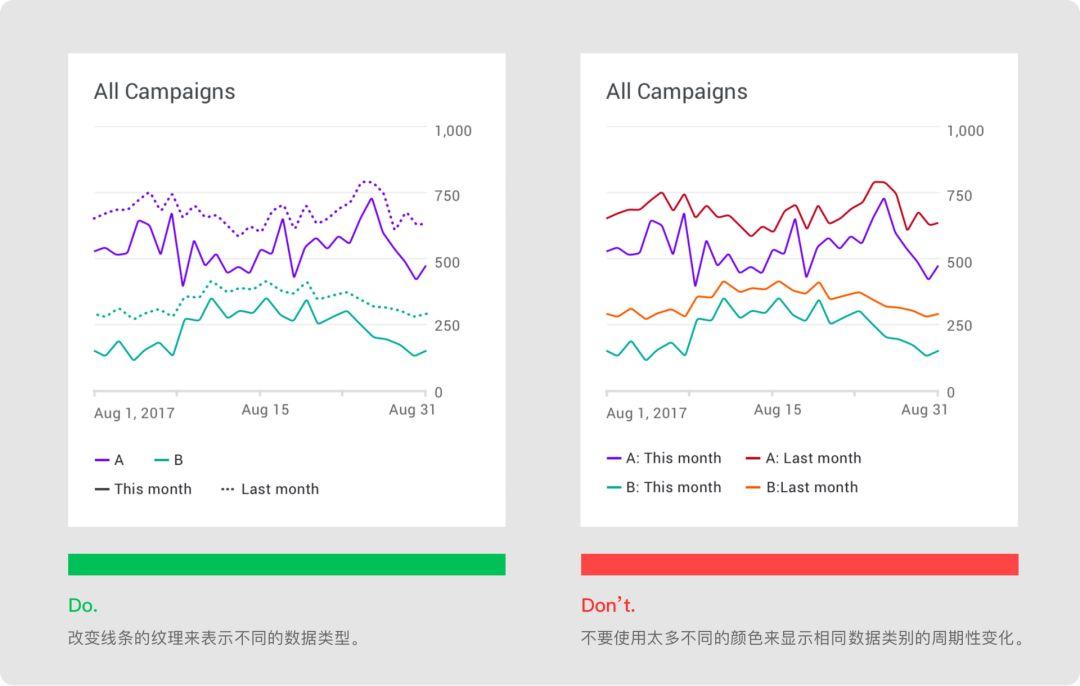

图表线可以表示有关数据的质量，例如层次结构、突出显示和比较。线条样式可以采用不同的方式，例如使用破折号或各种不透明度。
线可以应用于特定场景，包括：
- 注释
- 预测要素
- 比较工具
- 置信区间
- 异常
4. 文本

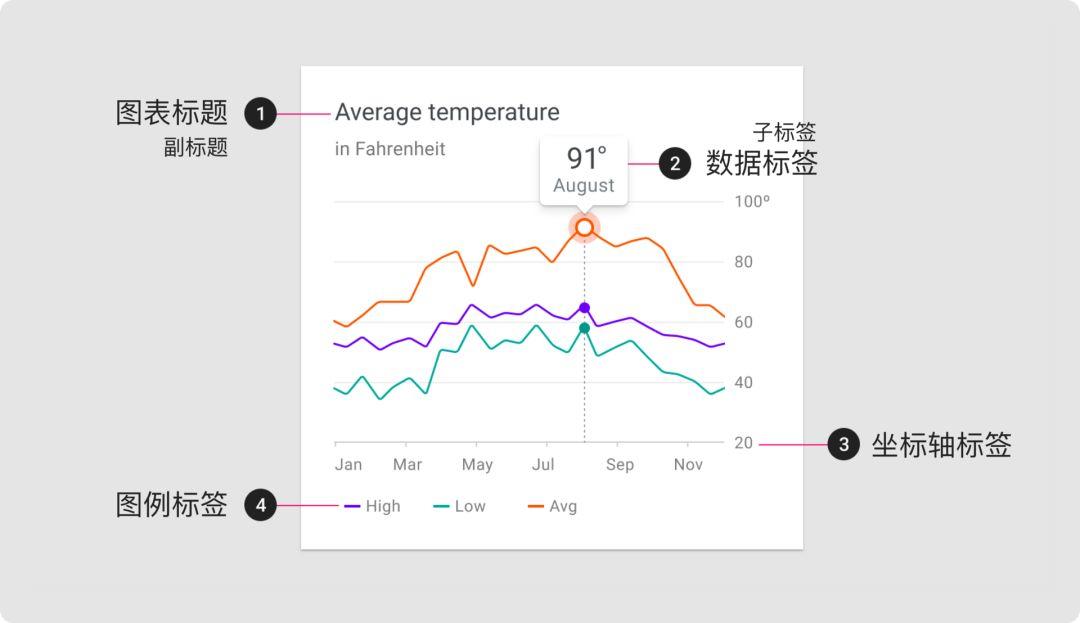

文本可用于标记不同的图表元素，包括：
- 图表标题
- 数据标签
- 坐标轴标签
- 图例标签
具有最高优先级的文本通常是图表标题，其中坐标轴标签和图例属于最低级别的层次结构。

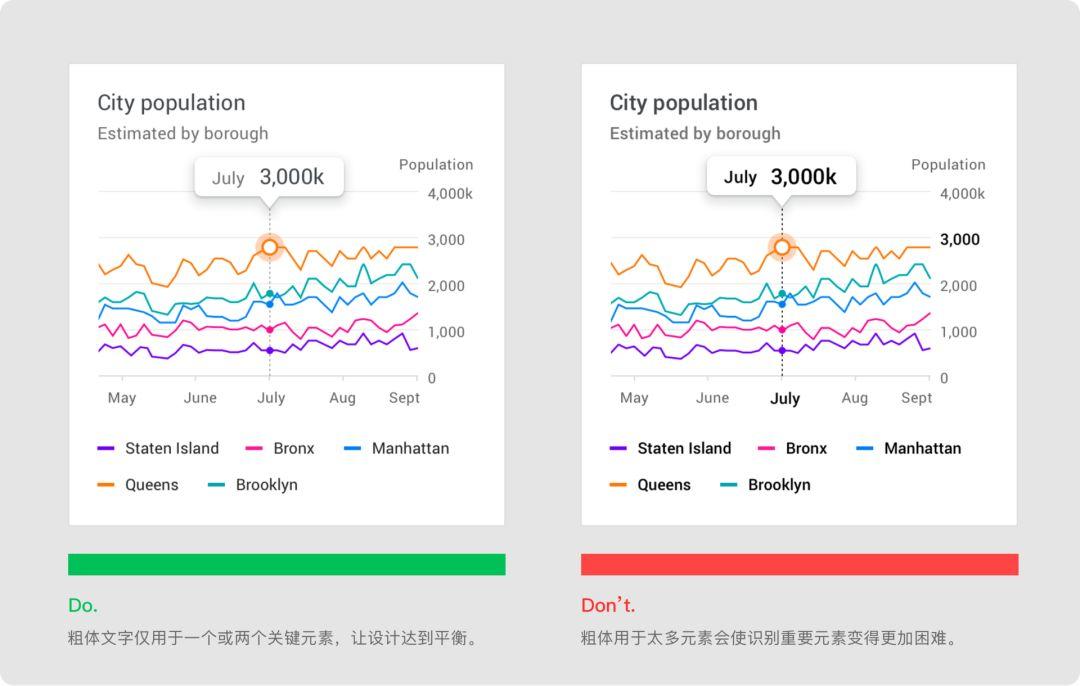

标题和不同的字体权重可以传达哪些内容的层级比其他内容更重要（或更不重要）。然而，这种样式处理方法应谨慎使用，因为字体样式的数量是有限的。
5. 图标
图标可以表示图表中不同类型的数据，并提高图表的整体可用性。
图标可用于：
- 区分组或类别的分类数据
- UI控件和操作，例如筛选、缩放、保存和下载
- 区分状态，例如错误、没有数据、完成状态和危险
在图表中放置图标时，建议使用通用且可识别符号，尤其是在表示操作或状态时，例如：保存、下载、完成、错误和危险。
6. 坐标轴
坐标轴标签或多个轴表示所显示数据的比例和范围。例如，折线图X轴和Y轴的文本标签显示一系列值。

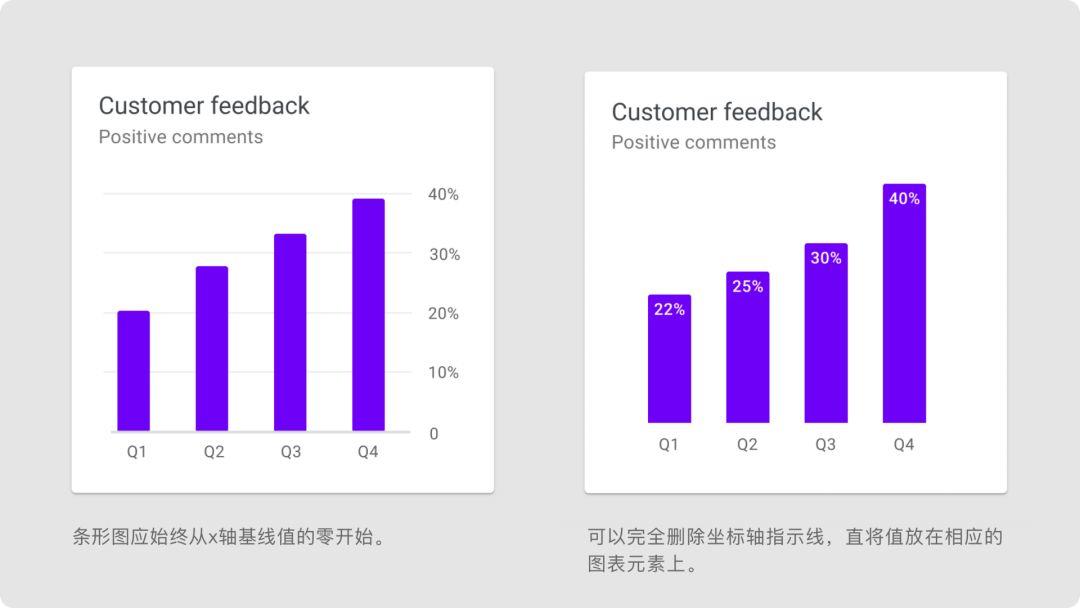

条形图基线
条形图应从基线（y轴上的起始值）的零开始。从非零的基线开始可能会给用户对数据的理解造成混淆。

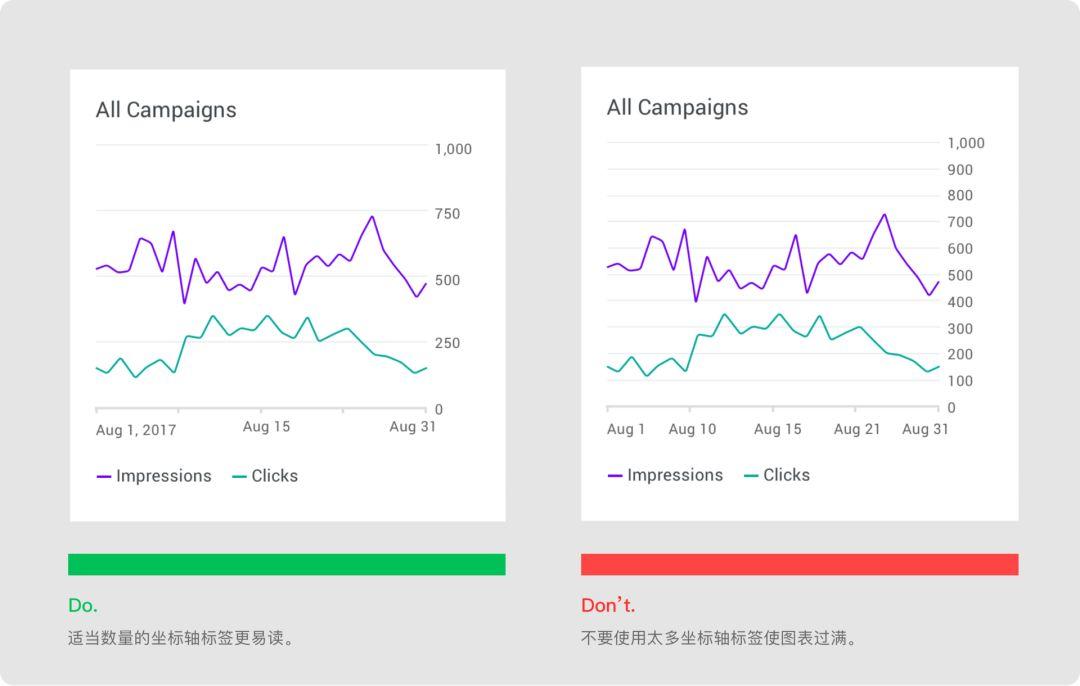

坐标轴标签
坐标轴标签的使用是反映图表中重要的数据最直接的。应根据实际需要使用坐标轴标签，并在UI中以一致的方式使用。
文字方向
文本标签应水平放置在图表上，以便于阅读。
文字标签不应该：
- 旋转
- 垂直堆叠
7. 图例和注释
图例和注释描述了图表的信息。注释应突出显示数据点、数据异常值和任何值得注意的内容。
在桌面端，建议把图例放置在图表下方。在移动设备上，则将图例放在图表上方，以便于在交互期间保持可见状态。

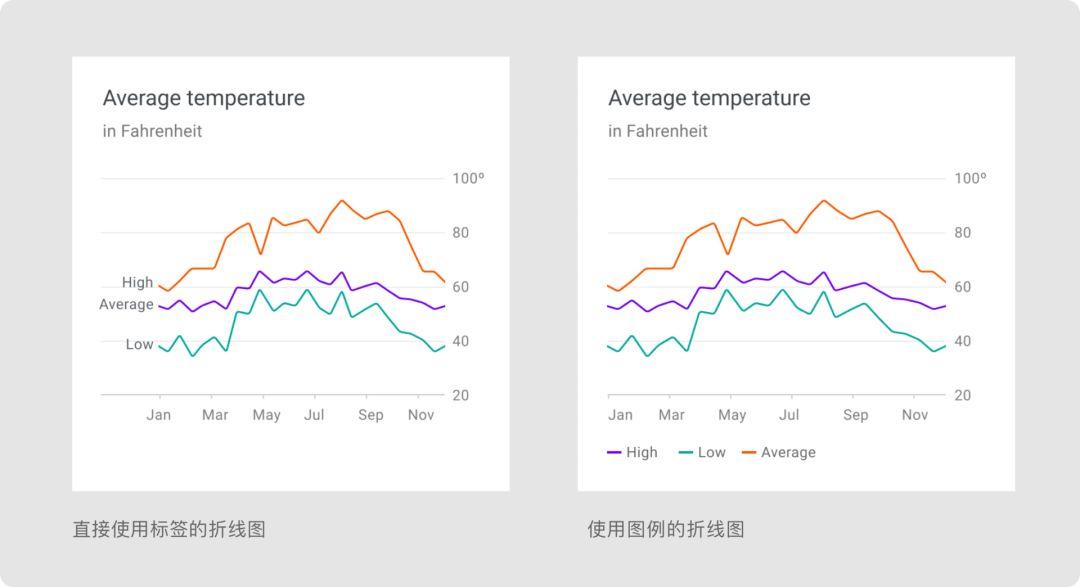

在简单图表中图表元素可以直接用文本进行标记。但是，在密集的图表则需要使用图例说明会更清晰。
8. 迷你屏幕
可穿戴设备（或其他小屏幕）上显示的图表应该是手机端或桌面端图表的简化版本。
四、行为
图表提供交互模式，使用户可以控制显示的数据。这些交互模式使用户可以专注于图表的特定值或范围。
以下推荐的交互模式、样式和效果（如触觉反馈）可以提高用户对图表数据的理解：
- 逐渐展开 提供了一条明确的途径，可以按需提供详细信息。
- 直接操作 允许用户直接对UI元素进行操作，最大限度地减少屏幕上所需的操作数量，包括：缩放、平移、分页和数据控件。
更改透视图 可以使一种设计可以适用于不同的用户和数据类型，例如数据控件和动画。
1. 渐进式展示
使用渐进式展示显示图表详细信息，允许用户根据实际需要查看特定的数据点。
2. 缩放和平移
缩放和平移是常见的图表交互，它们影响用户研究数据和浏览图表用户界面的紧密程度。
缩放
缩放会更改用户界面是从近还是远显示。设备类型决定如何执行缩放。在桌面端，通过单击和拖动或滚动进行缩放
- 在移动端，使用手指捏合进行缩放
如果缩放不是主要操作时，则可以通过单击和拖动（在桌面端）或双击（在移动端）来实现。
平移
平移让用户浏览屏幕之外的用户界面。它应该根据数据的具体意义进行约束。例如，如果图表的一个维度比另一个更重要，则平移的方向只能限制为该方向。
平移交互通常与缩放配合使用。
在移动设备上，平移通常是通过手势来实现的，比如单手指滑动平移。

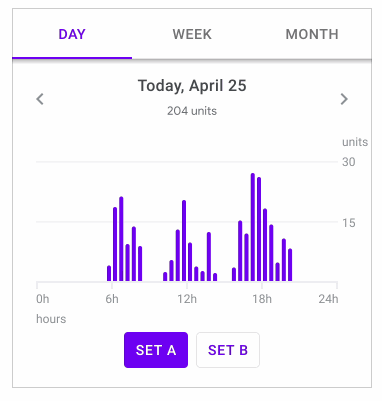

4. 数据控件

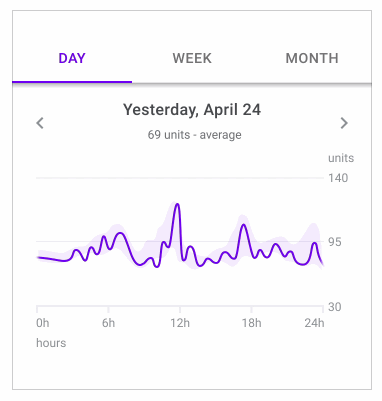

可以使用切换控件、选项卡和下拉菜单过滤/更改数据。
当用户也可以调整控件时，这些控件还可以衡量指标。

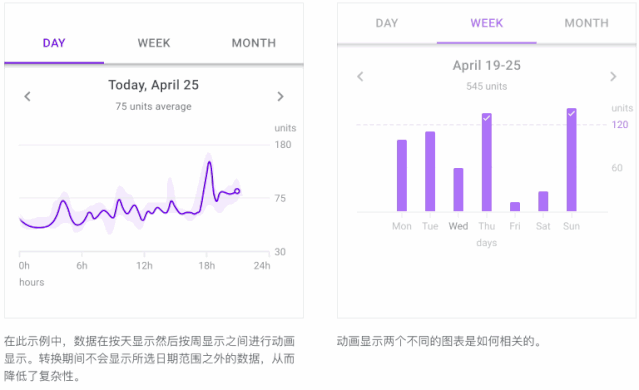

5. 动画
动画可以增强数据与用户交互方式之间的关系。应该有目的地使用动画（不是装饰性地），来表达不同状态和空间之间的联系。
动画应该感觉合理、平稳、反应灵敏，不会妨碍用户的体验和进程。

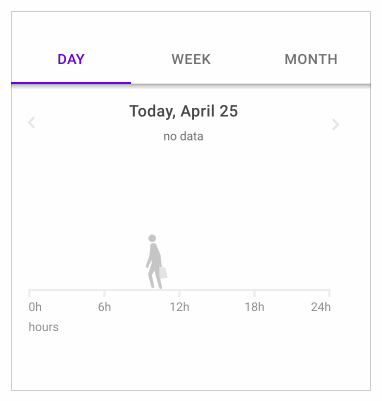

6. 空状态
空图形和图表可以显示在数据可用时用户期望的内容。
在适用的情况下，可以显示角色动画以提供乐趣和鼓励。
五、仪表板
数据可视化可以在一系列多个图表中显示，在称为仪表板的 UI中。多个单独的图表有时可以更好地传达故事，而不是把一个图表做得很复杂。
仪表板的用途应反映在其布局、样式和交互模式中。它的设计应该适合它的使用方式，无论是制作演示文稿还是深入探索数据的工具。
仪表板的用途应该反映在其布局、样式和交互模式中。不管它是一个进行演示的工具还是深入研究数据的工具，其设计都应该服务于它的使用方式。
仪表板应该：
- 确定最重要信息的优先级（通过布局）
- 显示根据层次结构（通过颜色、位置、大小和视觉权重）确定信息优先级的焦点

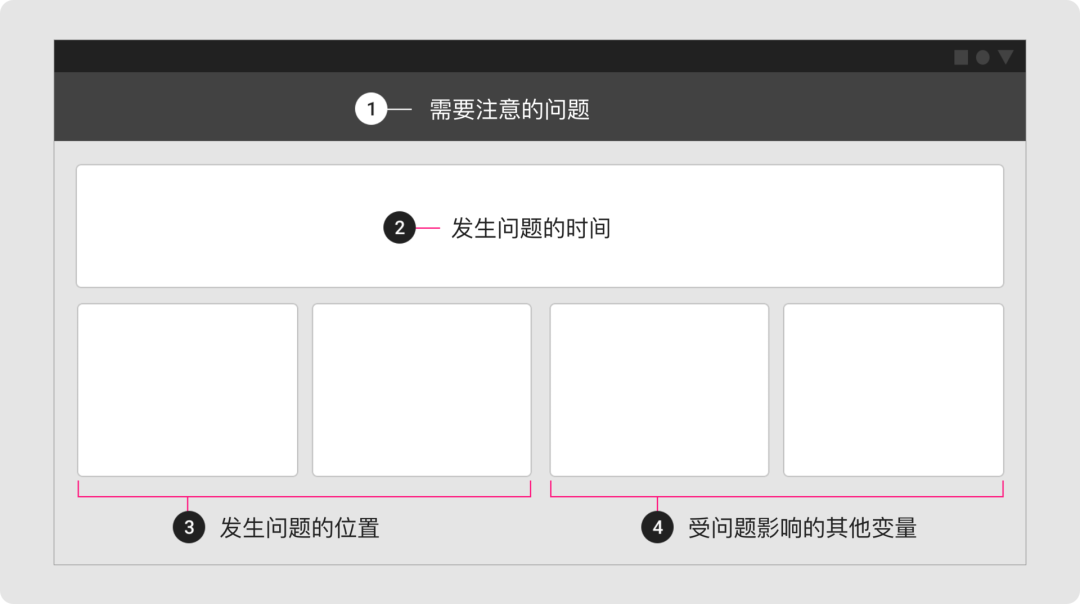

根据对数据的具体需求进行信息的优先级规划。在以下示例仪表板中，考虑的用户问题有：
1. 分析仪表板
分析仪表板使用户能够探索多组数据并发现其中趋势。通常，这些仪表板包含能够通过数据洞察事物的复杂图表。
例如：
- 随着时间的推移突出趋势
- 回答“为什么”和“假设”问题
- 预测
- 创建深入的报告

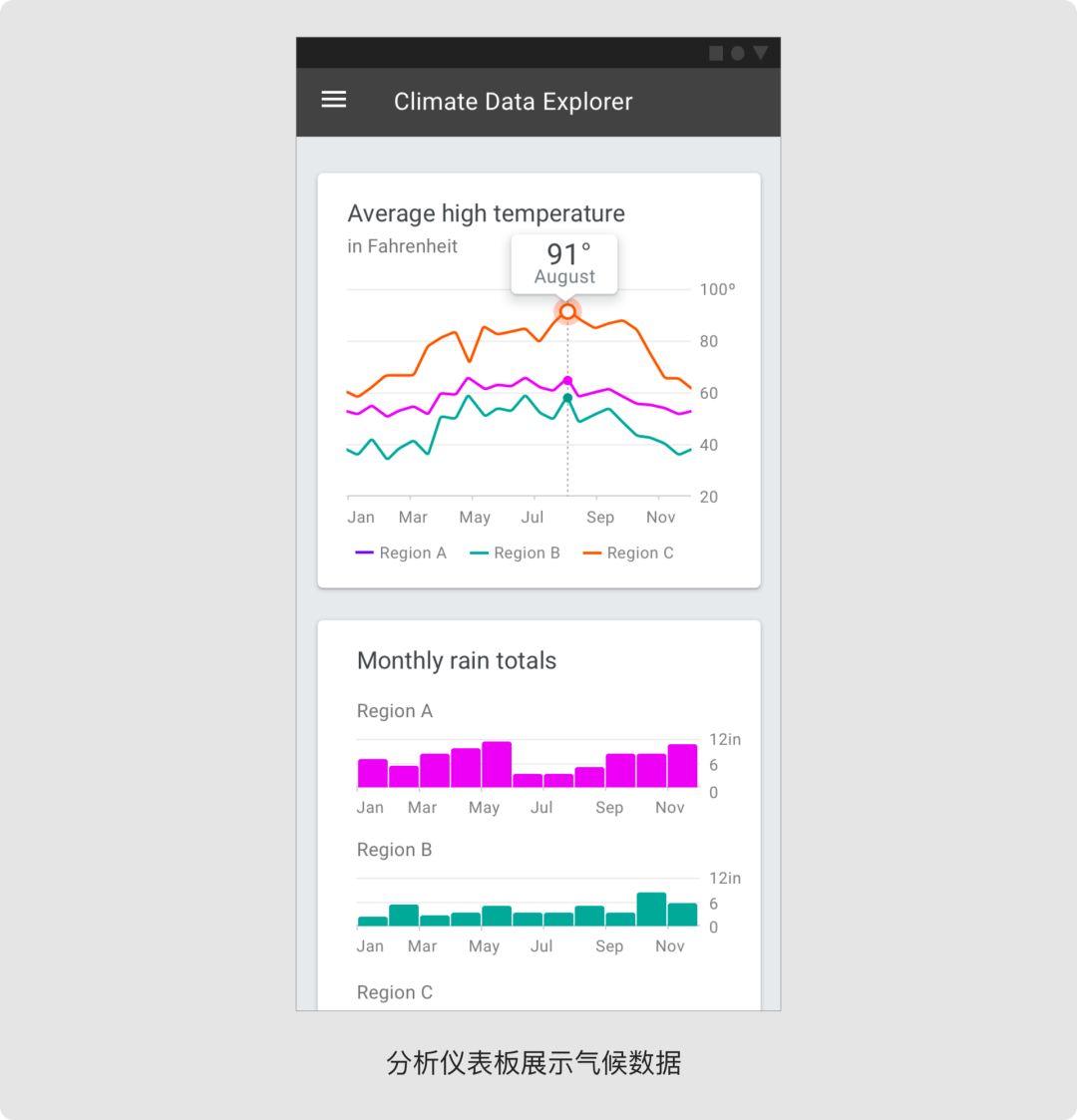

分析仪表板示例：
- 跟踪广告系列的效果
- 跟踪产品在其生命周期中产生的销售额和收入
- 随时间显示城市人口趋势
- 随时跟踪气候数据

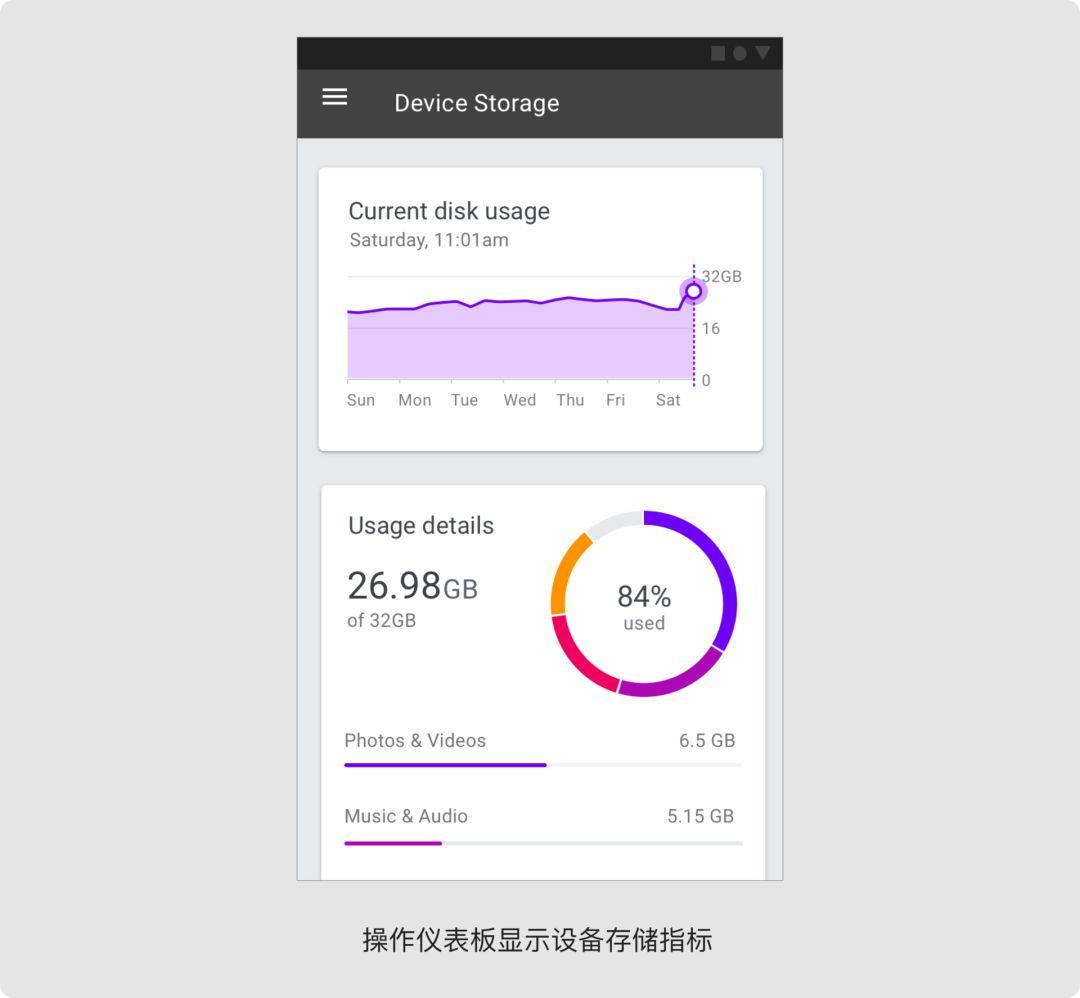

2. 操作仪表板
操作仪表板旨在回答一组预定义的问题。它们通常被用于与监控相关的任务。
在大多数情况下，这些类型的仪表板具有排列一组简单图表的当前信息。
例如：
- 跟踪目标的当前进度
- 实时跟踪系统性能
- 操作仪表板示例：
- 跟踪呼叫中心活动，例如呼叫量、等待时间、呼叫长度或呼叫类型
- 监控云上运行的应用程序的运行状况
- 显示股市表现
- 监控赛车上的遥测数据
3. 演示仪表板
演示仪表板为感兴趣的主题提供展示和说明。
这些仪表盘通常包括几个小图表或记分卡，其中动态标题解释了每个图表中提供的趋势和见解。
例如：
- 提供关键绩效指标的概述
- 创建高级执行摘要
演示仪表板示例：
- 提供投资账户绩效的概述
- 提供产品销售和市场份额数据的摘要
