01
    注塑

    注塑是一种工业产品生产造型的方法。产品通常使用橡胶注塑和塑料注塑。注塑还可分注塑成型模压法和压铸法。注射成型机(简称注射机或注塑机)是将热塑性塑料或热固性料利用塑料成型模具制成各种形状的塑料制品的主要成型设备,注塑成型是通过注塑机和模具来实现的。


    02
    挤出

    物料通过挤出机料筒和螺杆间的作用,边受热塑化,边被螺杆向前推送,连续通过机头而制成各种截面制品或半制品的一种加工方法。


    03

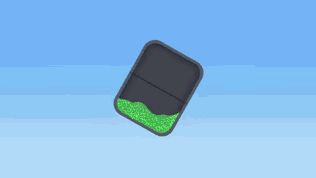

    旋转成型

    又称滚塑成型、旋塑、旋转模塑、旋转铸塑、回转成型等,该成型方法是先将计量的塑料(液态或粉料)到加入模具中,在模具闭合后,使之沿两垂直旋转轴旋转,同时使模具加热,模内的塑料原料在重力和热能的作用下,逐渐均匀地涂布、熔融粘附于模腔的整个表面上,成型为与模腔相同的形状,再经冷却定型、脱模制得所需形状的制品。


    04
    吹塑

    也称中空吹塑,是一种发展迅速的塑料加工方法。热塑性树脂经挤出或注射成型得到的管状塑料型坯,趁热(或加热到软化状态),置于对开模中,闭模后立即在型坯内通入压缩空气,使塑料型坯吹胀而紧贴在模具内壁上,经冷却脱模,即得到各种中空制品。

    塑料成型工艺大全(附动画) - 图4

    05

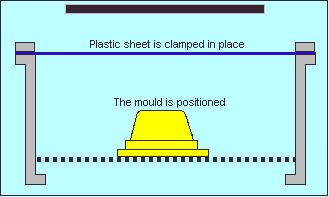

    吸塑

    一种塑料加工工艺,主要原理是将平展的塑料硬片材加热变软后,采用真空吸附于模具表面,冷却后成型,并应用于各行各业的一种技术工艺。



    06
    模压成型

    又称压制成型或压缩成型,是先将粉状,粒状或纤维状的塑料放入成型温度下的模具型腔中,然后闭模加压而使其成型并固化的作业.模压成型可兼用于热固性塑料,热塑性塑料和橡胶材料。


    07
    压延成型

    将熔融塑化的热塑性塑料通过两个以上的平行异向旋转辊筒间隙,使熔体受到辊筒挤压延展、拉伸而成为具有一定规格尺寸和符合质量要求的连续片状制品,最后经自然冷却成型的方法。压延成型工艺常用于塑料薄膜或片材的生产。


    08
    发泡成型

    是在发泡材料(PVC,PE和PS等)中加入适当的发泡剂,使塑料产生微孔结构的过程。几乎所有的热固性和热塑性塑料都能制成泡沫塑料,发泡成型已成为塑料加工中一个重要领域。

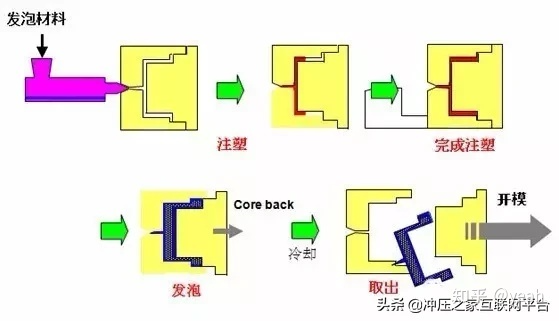

    微发泡技术流程图(来源:ofweek)


    微发泡技术流程图

    09
    缠绕成型

    工艺是将浸过树脂胶液的连续纤维(或布带、预浸纱)按照一定规律缠绕到芯模上,然后经固化、脱模,获得制品。


    10
    层压成型

    是指在加热、加压下把多层相同或不同材料结合整体的成型加工方法。常用于塑料加工,也用于橡胶加工。


    11
    涂覆成型

    是利用塑性溶胶或有机溶胶涂覆与布或纸等基材的表面,制成仿皮革制品、漆布或塑料壁纸等,或将粉状塑料涂覆与金属表面的工艺。常见的塑料涂层制品有人造革、漆布、塑料壁纸及各种金属涂层制品。

    12
    浇注成型

    是塑料加工的一种方法。早期的浇铸是在常压下将液态单体或预聚物见聚合物注入模具内,经聚合而固化成型变成与模具内腔形状相同的制品。60年代出现了尼龙单体浇铸见聚酰胺随着成型技术的发展,传统的浇铸概念有所改变,聚合物溶液、分散体指聚氯乙烯糊和熔体也可用于浇铸成型。


    13
    滴塑

    技术是利用热塑性高分子材料具有状态可变的特性,即在一定条件下具有黏流性,而常温下又可恢复固态的特性,并使用适当的方法和专门的工具喷墨,在其黏流状态下按要求塑造成设计的形态,然后在常温下固化成型。


    14
    冷压模塑

    是压缩模塑的一种。和普通压缩模塑不同的是在常温下使物料加压模塑。脱模后的模塑品可再行加热或借助化学作用使其熟化。


    15
    压缩模塑法

    主要用于热固性塑料制品的生产。成型经过加热使其熔化,加压冲模,再经过加热交联固化,脱模后既得制品。


    16
    树脂传递模塑

    是将树脂注入到闭合模具中浸润增强材料并固化的工艺方法。该项技术可不用预浸料、热压罐,有效地降低设备成本、成型成本。

    该项技术近年来发展很快,在飞机工业、汽车工业、舰船工业等领域应用日广,并研究发展出RFI 、VARTM 、SCRIMP 、SPRINT等多种分支,满足不同领域的应用需求。


    17
    挤压
    是用冲头或凸模对放置在凹模中的坯料加压,使之产生塑性流动,从而获得相应于模具的型孔或凹凸模形状的制件的一种压力加工方法。挤压时,坯料产生三向压应力,即使是塑性较低的坯料,也可被挤压成形。


    18

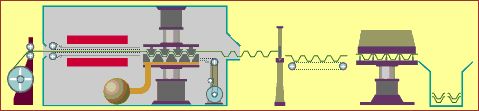

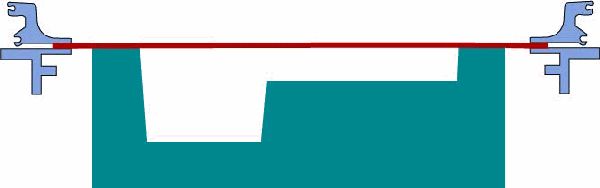

    热成型
    是一种将热塑性塑料片材加工成各种制品的较特殊的塑料加工方法。将热塑性塑料片材加工成各种制品的一种较特殊的塑料加工方法。片材夹在框架上加热到软化状态,在外力作用下,使其紧贴模具的型面,以取得与型面相仿的形状。冷却定型后,经修整即成制品。



    19

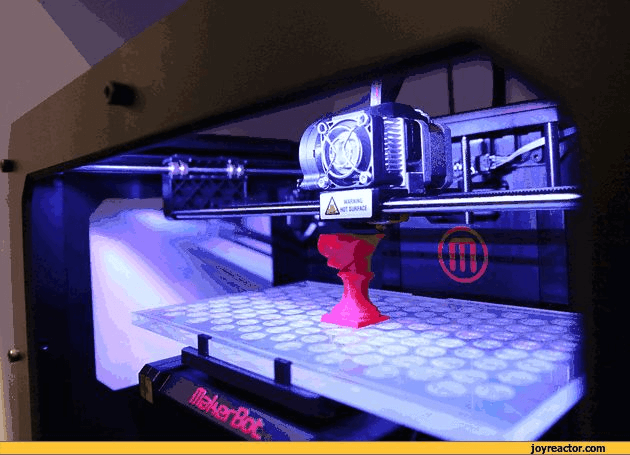

    3D打印

    即快速成型技术的一种,它是一种以数字模型文件为基础,运用粉末状金属或塑料等可粘合材料,通过逐层打印的方式来构造物体的技术。3D打印通常是采用数字技术材料打印机来实现的。常在模具制造、工业设计等领域被用于制造模型,后逐渐用于一些产品的直接制造,已经有使用这种技术打印而成的零部件。


    3D打印存在着许多不同的技术。它们的不同之处在于以可用的材料的方式,并以不同层构建创建部件。3D打印常用材料有尼龙玻纤、聚乳酸、ABS树脂、耐用性尼龙材料、石膏材料、铝材料、钛合金、不锈钢、镀银、镀金、橡胶类材料。
