卡扣结构设计的几种形式

卡扣在产品结构中的作用是什么？
卡扣主要作用是连接前后壳，稳定间隙，方便组装，节约单价成本。缺点是没有螺钉强度好，可靠性高。
当然，只要卡扣分布与强度设计好，再结合合理的螺钉位置布局，就可以打造出一套完美的产品结构。即满足了结构强度，也满足了成本需求，更满足了装配要求，是不二选择的最佳方式，卡扣在整个产品结构当中主要起辅助作用。
以下说说常用的几种卡扣结构方式

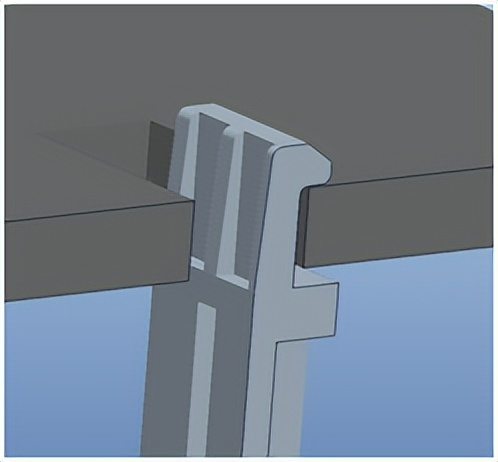

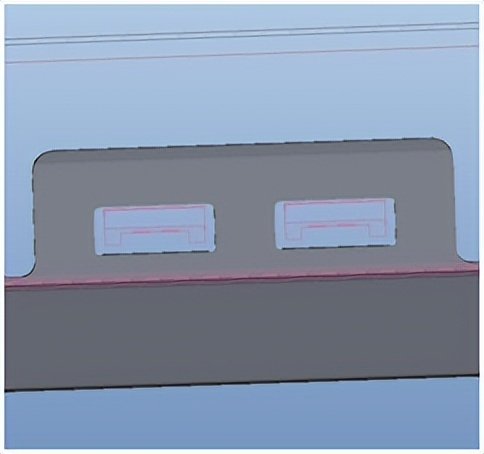

【一】卡扣设计在止口上，母扣为穿孔

用途：常用于手机，智能设备，充电宝，电脑显示器，电视机等电子产品主体的前后壳上。

优点：节省内部结构空间,外观不易缩水
缺点：母扣强度太弱，反复拆卸容易断

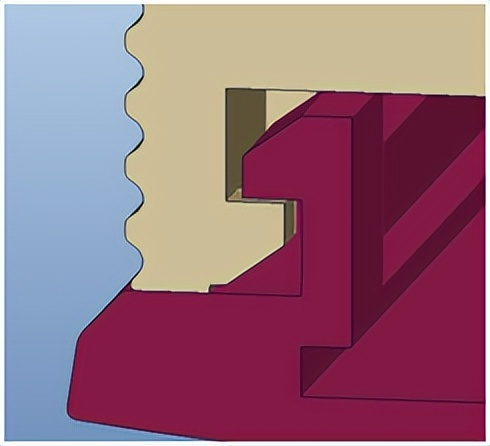

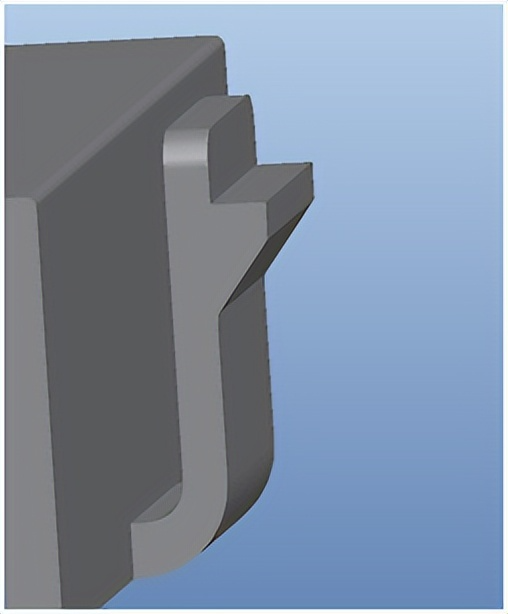

【二】卡扣设计在止口上，母扣下方走斜顶

用途：常用于手机，智能设备，充电宝，电脑显示器，电视机等电子产品主体的前后壳上。

优点：卡扣结构强度好，外观不易缩水
缺点：需要足够的内部结构空间，模具设计需多做一件斜顶。

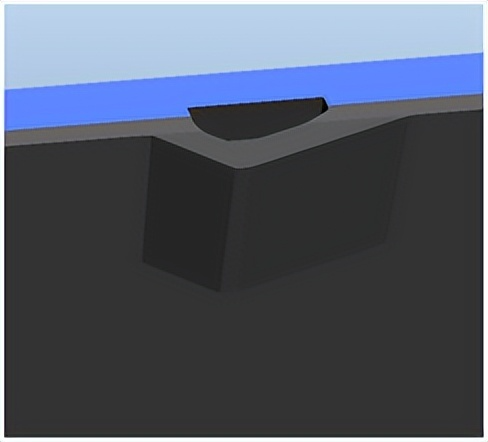

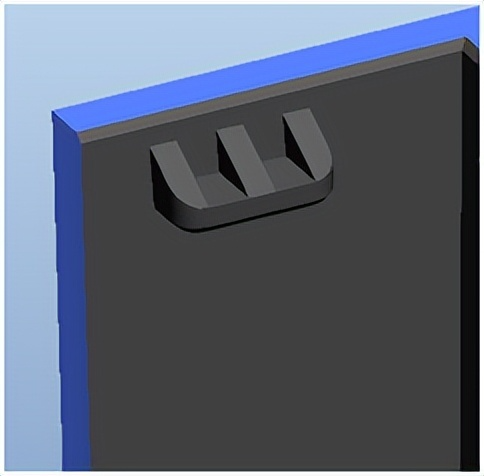

【三】卡扣设计在止口上，母扣封胶做筋位加强

用途：常用于手机，智能设备，充电宝，电脑显示器，电视机等电子产品主体的前后壳上。

优点：节省内部结构空间,外观不易缩水
缺点：母扣强度太弱，反复拆卸易断，另外加强筋位厚度设计不能太厚，防止缩水

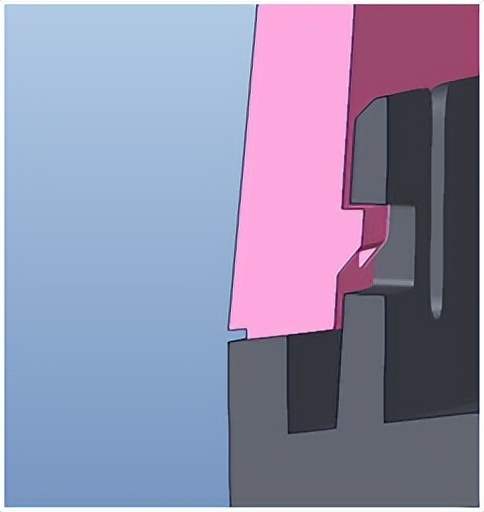

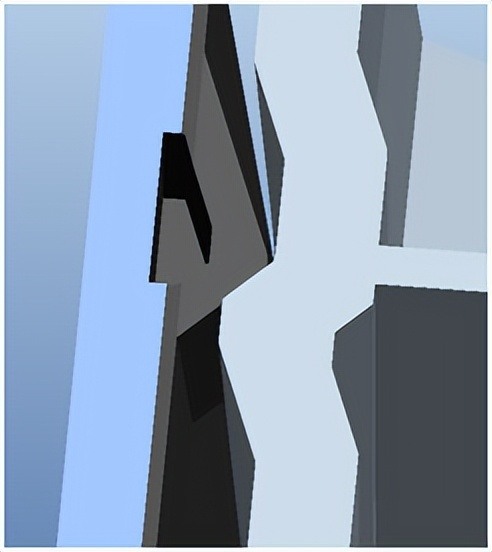

【四】弹力卡扣

用途：常用于电子产品支架配件固定上。

优点：弹力好，强度好，方便拆卸
缺点：弹力壁设计需要有一定的高度，太低会造成弹力失效，拆卸力度加大，另外加强筋位厚度设计不能太厚，防止缩水

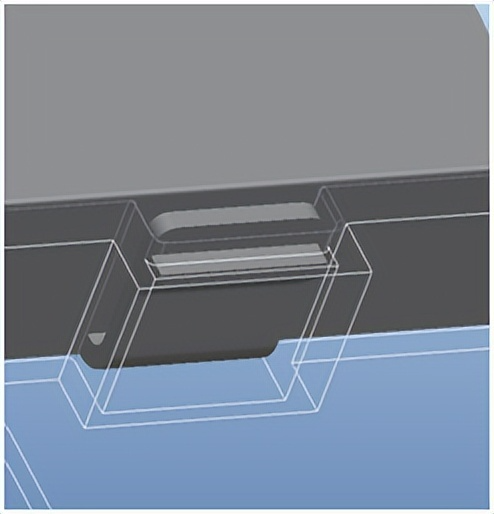

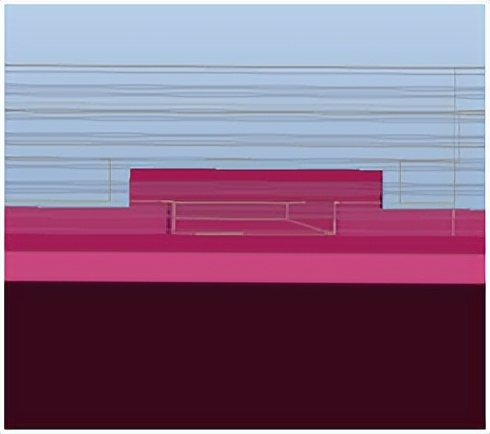

【五】活动推扣卡扣

用途：常用于电子产品活动上。

优点：强度好，配合紧密，方便拆卸
缺点：需要一定的后退行程空间来活动装配，对于空间狭小的产品不适合

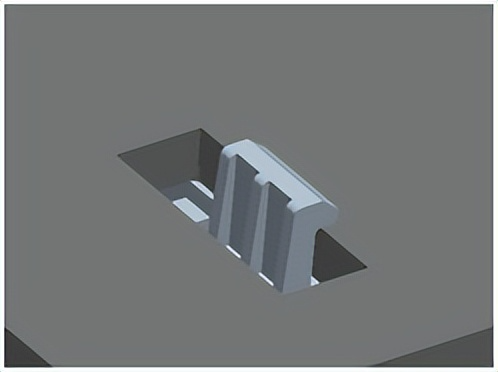

【六】拨动弹力卡扣A

用途：常用于电子产品活动盖上，早年的功能手机电池盖常用
。
优点：弹力好，配合紧密，方便拆卸
缺点：需要一定的后退行程空间来活动装配，对于空间狭小的产品不适合，另外扣合量不能太大，否则不易拆卸。

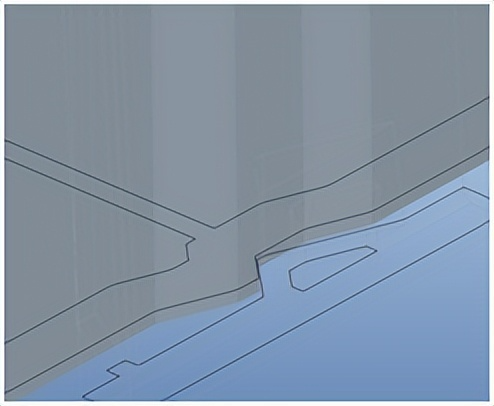

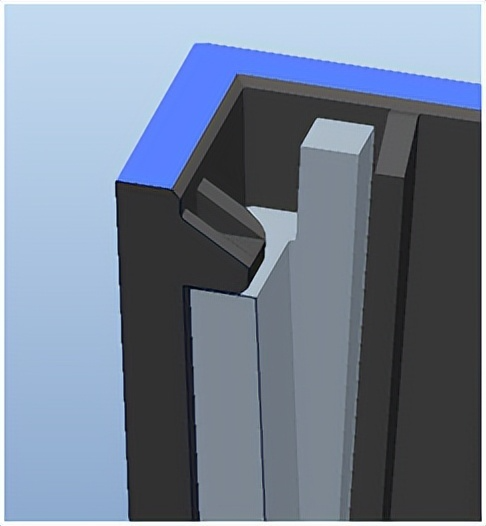

【七】拨动弹力卡扣B

用途：常用于电子产品活动盖上，遥控器，智能配件电池盖上。

优点：弹力好，配合紧密，方便拆卸
缺点：外观不美观，有缺口，另外需要一定的弹力后退空间来活动拆卸，对于空间狭小的产品不适合，另外扣合量不能太大，否则不易拆卸

【结语】
1，所有卡扣扣合量需要根据实际产品所需要的设计要求去设计，常规设计卡合量在0.3-0.6mm之间，然后会预留0.2mm的改模加胶空间。

2，卡扣的反弹力是根据材料性能以及卡扣高度与壁厚决定反弹力的。

3，以上卡扣形式以抛砖引玉的方式呈现，自行可根据结构实际情况与空间去重新定义。
