塑胶前壳后壳止口设计

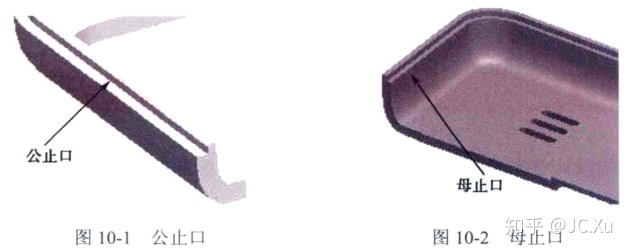

止口分为公止口和母止口

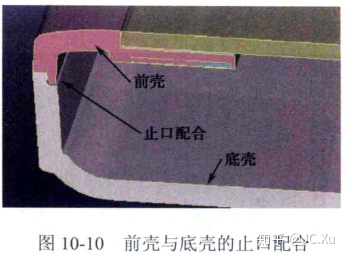

常用的结构如图。

止口的作用：

1.防止壳体装配错位和变形。
2.金属壳体还有防ESD功能。

止口设计原则：

1.公止口一般做在厚度薄的壳体上。一般前壳薄。
2.母止口一般做在厚度厚的壳体上。一般后壳厚。

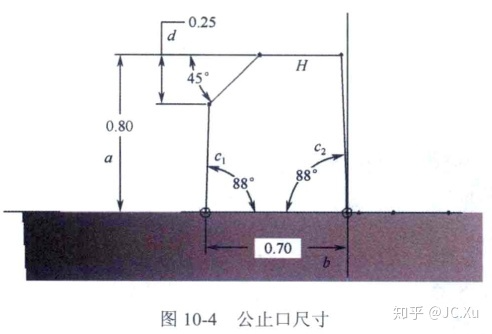

公止口常用尺寸：

a：公止口高度，常用0.6~1.0mm
b：公止口根部宽度，常用0.6~0.8mm，注意拔模后顶部宽度不小于0.5mm。
c1，c2：拔模角度，2°~3°。
d：倒角，利用装配，常用0.25~0.3mm。

止口常用配合尺寸：

A：配合面尺寸，0.05mm
B：止口纵向避让尺寸，常用0.1~0.2mm，建议0.2mm。
C：过渡圆角，不能太大。
D：壳体外观面胶厚尺寸，不小于0.8mm。

常用扫描命令作图。
