SKU: 114991872


micro:bit 小车扩展板
Car Shield for micro:bit

1. 简介

micro:bit 是一款由英国BBC与微软等科技企业联合开发的致力于青少年编程学习的微型单片机，它简单易上手，虽然只有卡片大小，却能实现各种好玩的创意及项目，深受广大编程学习爱好者的喜爱。「micro:bit 小车扩展板」是Grove Zero Bit Kit 中的核心模块，它可以将micro:bit 与 Grove Zero 模块连接起来，三秒搭建出一款精巧的巡线小车。

扩展板上集成了蜂鸣器和4个RGB氛围灯，方便在项目中增加音乐及灯光效果，底部安装了可充电锂电池，无需给micro:bit 额外单独供电，打开开关，即“吸”即用。

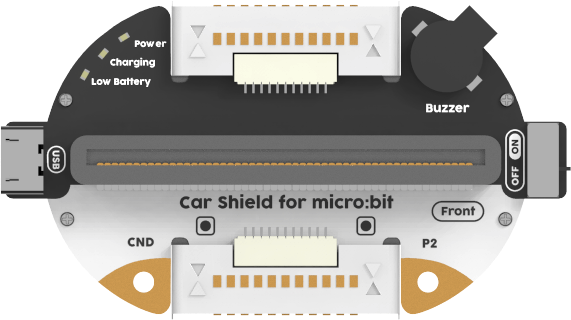

2. 模块概览


电源指示灯 标注为 ‘Power’，电源开关处于打开状态时点亮
充电指示灯 标注为 ‘Charging’，充电时点亮
低电量指示灯 标注为 ‘Low Battery’，电源开关处于打开状态且电量较低时点亮
Micro-USB 充电口 连接至5V USB电源可给模块电池充电
40 PIN micro:bit 连接器 用于插接 micro:bit 主控板
触摸板 ( GND ) 连接至 micro:bit 主控板的 GND 脚，与触摸脚 (P2) 接通时可触发按下效果
触摸板 ( P2 ) 连接至 micro:bit 主控板的 P2 脚，与触摸脚 (GND) 接通时可触发按下效果
蜂鸣器 通过内部元器件振动发出各种音调
电源开关 打开或关闭电源
方向指示 插接 micro:bit 主控板时需正面 (micro:bit上有按键的一面) 朝向标注 ‘Front’ 的一面
RGB灯 0/1/2/3 ( P1 ) 4个Neopixel 可编程彩灯，由 micro:bit 主控板的 P1 脚控制

提示*：使用过程中，请尽量打开电源开关，利用扩展板供电；仅通过 micro:bit 的USB口供电可能会因供电不足导致电路无法正常运行。

3. 技术参数

电池容量 190 mAh
输出电压 3.5 ~ 4.2V
额定电压 3.7V
充电电压 5V (通过Micro-USB接口)
最大充电电流 1C (约190mA)
最大放电电流 5C (约900mA)
充电时间 约1小时
接口 1x 40 PIN micro:bit 连接器
2x 11 Pin 接口 （用于接11 Pin 排线）
2x 11 Pin 金手指 (用于磁性连接器)
尺寸 76mm 40mm (仅电路板)
76mm 42mm (安装磁性连接器)
重量 约 18.9g (仅电路板)
约 26g (安装磁性连接器)

4. 模块使用

关于模块使用，详见 Grove Zero Bit Kit。

5. 安全注意事项

警示：锂电池属于危险物品，请谨慎使用。请勿将电池模块放置在高温高压环境下，并在不使用时保存在干燥阴凉处。请勿随意敲击，针刺，摔落，日晒电池。请使用附带的USB电缆给电池充电。如果电池出现渗漏，避免液体接触皮肤和眼睛。切勿使用已损坏的电源。切勿给出现渗漏或损坏的电池充电。请勿在易燃物体表面或附近给电池充电，充电过程请确保有人在场。若使用过程中电池异常发热，请停止使用并勿对电池充电。让其冷却至室温。
