1.中断体系

1.1 NVIC的关键点

NVIC：Nest Vector Interrupt Controller，嵌套中断向量控制器，是用来管理中断嵌套的，核心任务在于其优先级的管理。NVIC给每个中断赋予先占优先级（抢占优先级）和次占优先级（响应优先级）。
CM3 内核支持256个中断，其中包含了16个内核中断和240个外部中断，并且具有256级的可编程中断设置。但STM32并没有使用CM3内核的全部东西，而是只用了它的一部分，STM32有76 个中断，包括16 个内核中断和60 个可屏蔽中断，具有16级可编程的中断优先级。而我们常用的就是这60个可屏蔽中断。
STM32将CM3内核的中断向量表进行了重新编排，将编号-3至6的中断向量定义为系统异常，编号为负的内核异常不能被设置优先级，从编号7开始为外部中断，这些中断优先级都是可以自行设置的。

(1)数据手册中相关部分浏览
(2)地址映射时0地址映射到Flash或SRAM
(3)中断向量表可以被人为重新映射，一般用来IAP中
(4)STM32采用一维的中断向量表
(5)中断优先级设置有点复杂，后面细说

1.2 起始代码中的ISR

(1)其实代码中定义了一个Vector数组
(2)WEAK声明的默认ISR
(3)用户根据需要提供自己真正有用的ISR
(4)中断要配置使能，ISR中要清挂起等，这一点和其他CPU一样

NVIC Nested vectoredinterrupt controller
嵌套向量中断控制器。

起始代码帮我们建立了中断向量表

EXTI(External interrupt/event controller)—外部中断/事件控制器

挂起寄存器保持着状态线的中断请求 挂起 标志位 从0 - 1 产生中断，没有屏蔽 ->事件处理 然后 变0；

EXTI控制器的主要特性如下：
● 每个中断/事件都有独立的触发和屏蔽
● 每个中断线都有专用的状态位
● 支持多达20个软件的中断/事件请求
● 检测脉冲宽度低于APB2时钟宽度的外部信号。(速度不能太快)参见数据手册中电气特性部分的相关参数。

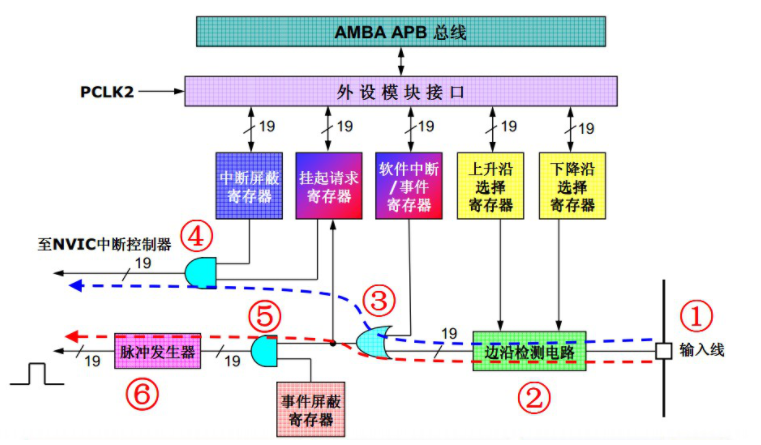

这张图可以很直观的看出中断和事件的区别，当外部有信号输入时，如果通过了事件屏蔽寄存器，那么事件信号就进入脉冲触发器，引发一个脉冲信号，直接传递给相应的外设，用于触发，这就是一个纯硬件的过程，这个方式不需要CPU参与，但是这也有它的缺点，如功能比较单一，仅能提供信号，不能提供信息，也就是只能产生指定功能的事件。如果通过中断屏蔽寄存器，就被直接送到CPU中，产生中断，如进入上面的入口函数开始处理。从这就可看出，事件是单纯硬件触发执行的过程，与CPU本身设计支持有关，而中断中则可以软件实现各种功能，而低功耗模式和事件唤醒就是stm32支持的事件之一。

1.3 如何实际编程使用外部中断

(1)时钟设置并打开相应GPIO模块时钟
(2)将相应GPIO配置为浮空输入
(3)NVIC设置
(4)将外部中断线和配套的GPIO进行连接映射
(5)外部中断线使能触发
(6)准备好ISR，并在ISR处等待执行中断程序即可

  1. typedef struct
  2. {
  3.   uint8_t NVIC_IRQChannel;                    /*!< Specifies the IRQ channel to be enabled or disabled.
  4.  //终端号                                            This parameter can be a value of @ref IRQn_Type
  5.                                                    (For the complete STM32 Devices IRQ Channels list, please
  6.                                                     refer to stm32f10x.h file) */
  8.   uint8_t NVIC_IRQChannelPreemptionPriority;  /*!< Specifies the pre-emption priority for the IRQ channel
  9.  //抢占优先级                                    specified in NVIC_IRQChannel. This parameter can be a value
  10.                                                    between 0 and 15 as described in the table @ref NVIC_Priority_Table */
  12.   uint8_t NVIC_IRQChannelSubPriority;         /*!< Specifies the subpriority level for the IRQ channel specified
  13.  //次优先级                                         in NVIC_IRQChannel. This parameter can be a value
  14.                                                    between 0 and 15 as described in the table @ref NVIC_Priority_Table */
  16.   FunctionalState NVIC_IRQChannelCmd;         /*!< Specifies whether the IRQ channel defined in NVIC_IRQChannel
  17.   //是否开启                                                 will be enabled or disabled.
  18.                                                    This parameter can be set either to ENABLE or DISABLE */
  19. } NVIC_InitTypeDef;
  1. 高优先级的抢占优先级是可以打断正在进行的低抢占优先级中断的；
  2. 抢占优先级相同的中断，高响应优先级不可以打断低响应优先级的中断；
  3. 抢占优先级相同的中断，当两个中断同时发生的情况下，哪个响应优先级高，哪个先执行；
  4. 如果两个中断的抢占优先级和响应优先级都是一样的话，则看哪个中断先发生就先执行；

数字小的优先级高
A B C D
抢占优先级 0 0 1 1
(相应)次优先级 0 1 0 1

先看抢占优先级
再看次优先级

人为设置抢占优先级和次级优先级

优先级组：4
选择合适的优先级组

  1. #define NVIC_PriorityGroup_0         ((uint32_t)0x700) /*!< 0 bits for pre-emption priority  2^0 = 2
  2.                                                             4 bits for subpriority */        2^4 = 8
  3. #define NVIC_PriorityGroup_1         ((uint32_t)0x600) /*!< 1 bits for pre-emption priority
  4.                                                             3 bits for subpriority */
  5. #define NVIC_PriorityGroup_2         ((uint32_t)0x500) /*!< 2 bits for pre-emption priority
  6.                                                             2 bits for subpriority */
  7. #define NVIC_PriorityGroup_3         ((uint32_t)0x400) /*!< 3 bits for pre-emption priority
  8.                                                             1 bits for subpriority */
  9. #define NVIC_PriorityGroup_4         ((uint32_t)0x300) /*!< 4 bits for pre-emption priority
  10.                                                             0 bits for subpriority */

1.4 EXTI

  1. typedef struct
  2. {
  3.   uint32_t EXTI_Line;   //中断线            /*!< Specifies the EXTI lines to be enabled or disabled.
  4.                                          This parameter can be any combination of @ref EXTI_Lines */
  6.   EXTIMode_TypeDef EXTI_Mode;  //中断模式     /*!< Specifies the mode for the EXTI lines.
  7.                                          This parameter can be a value of @ref EXTIMode_TypeDef */
  9.   EXTITrigger_TypeDef EXTI_Trigger;// 触发模式/*!< Specifies the trigger signal active edge for the EXTI lines.
  10.                                          This parameter can be a value of @ref EXTIMode_TypeDef */
  12.   FunctionalState EXTI_LineCmd;     /*!< Specifies the new state of the selected EXTI lines.
  13.                                          This parameter can be set either to ENABLE or DISABLE */
  14. }EXTI_InitTypeDef;

Key1 ->PA0 配置为中断模式
key2 -> pC13

LED1->PG6
LED2->PG7

key1->LED1
PA0->PG6

因此选择EXTI0

代码如下：

  1. #include "stm32f10x.h"
  3. void KEY_Init(void);
  4. void LED_Init(void);
  5. void My_EXTI_Init(void);
  7. int main(void)
  8. {
  9.     //起始代码 已经将时钟设置为72MHZ
  10.     LED_Init();
  11.     KEY_Init();
  12.     My_EXTI_Init();
  13.     //当我们按下按键 会运行中断函数
  14.     while(1)
  15.     {
  17.     };
  18. }
  20. // key1->LED1
  21. // PA0 -> PG6
  23. void KEY_Init(void)
  24. {
  25.     GPIO_InitTypeDef GPIO_InitStructure; //定义结构体变量
  26.     //GPIOA使能
  27.     RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
  28.     //配置第0个引脚为输入模式
  29.     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
  30.     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;    //浮空
  31.     GPIO_Init(GPIOA, &GPIO_InitStructure);
  32. }
  34. //初始化LED IO
  35. void LED_Init(void)
  36. {
  37.     GPIO_InitTypeDef GPIO_InitStructure; //定义结构体变量
  38.     RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOG, ENABLE);
  40.     //配置第6个引脚为输出模式
  41.     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
  42.     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;    //推挽输出
  43.     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  44.     GPIO_Init(GPIOG,&GPIO_InitStructure);
  45. }
  47. void My_EXTI_Init(void)
  48. {
  49.     NVIC_InitTypeDef NVIC_InitStructure;  //NVIC
  50.     EXTI_InitTypeDef EXTI_InitStructure;    //EXTI结构体

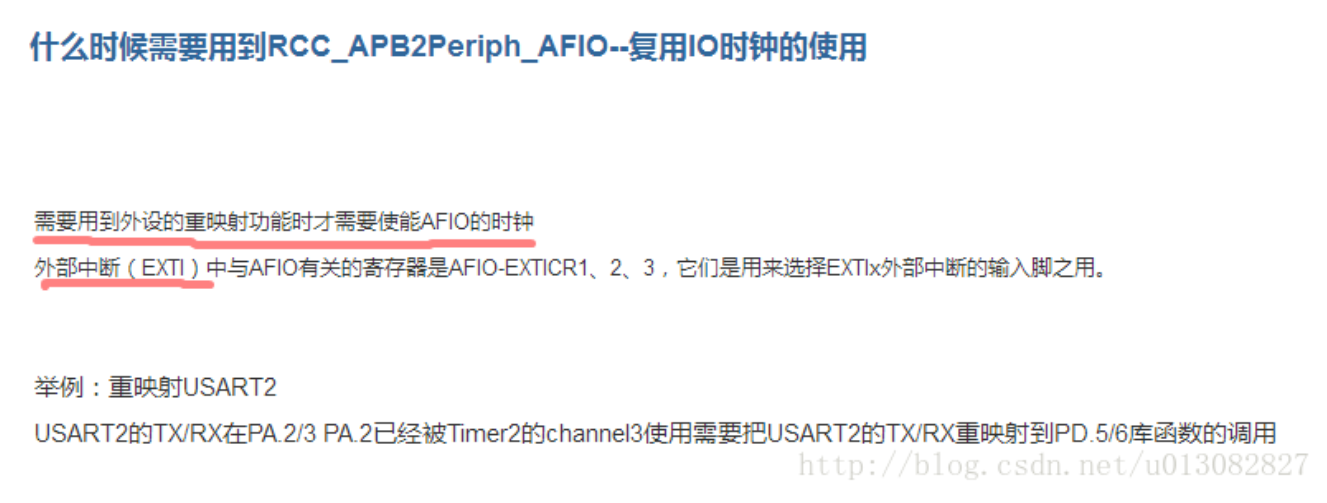

  52.     RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
  54.     GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource0); //选择A0管脚用作外部中断线路
  58.     //抢占优先级 2个抢占优先级 8个次优先级
  59.     NVIC_PriorityGroupConfig(NVIC_PriorityGroup_0);
  60.     NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;
  62.     //EXTI0 NVIC 配置
  63.     NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;    //抢占优先级
  64.     NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;            //子优先级
  65.     NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;                //IRQ通道使能 中断使能
  66.     NVIC_Init(&NVIC_InitStructure);                                //根据指定的参数初始化VIC寄存器
  68.     //EXTI配置
  69.     EXTI_InitStructure.EXTI_Line = EXTI_Line0;                 //lin0  EXTI中断/事件线选择
  70.     EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
  71.     EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;    //下降沿触发
  72.     EXTI_InitStructure.EXTI_LineCmd = ENABLE;
  73.     EXTI_Init(&EXTI_InitStructure);                             //初始化中断
  74. }
  77. //stm32f10x_it.c
  78. //中断处理函数 在这里进行处理
  79. void EXTI0_IRQHandler(void)
  80. {
  81.     if(EXTI_GetITStatus(EXTI_Line0) != RESET)
  82.     {
  83.         GPIO_WriteBit(GPIOG, GPIO_Pin_6,  (BitAction)(1 - GPIO_ReadOutputDataBit(GPIOG, GPIO_Pin_6)));
  84.         EXTI_ClearITPendingBit(EXTI_Line0);
  85.     }
  86. }

2.FSMC

1.概念

  • 基本概念

(1)flexible static memory controller 灵活的静态内存控制器
(2)内部外设（寄存器+IO口）
(3)功能目标：让STM32可以对接外部存储器（NorFlash、NandFlash、SRAM、PCCard···）

  • SoC如何扩展外部存储器

(1)专用内部控制器一对一服务 SD
(2)FSMC一对多服务

  • FSMC的优缺点

(1)优点：灵活适配，有限资源实现多种外部存储器的支持
(2)缺点：配置复杂，需要考虑接口时序的细节

2.FSMC操控LCD

  • LCD的操作接口

(1)8080接口：控制接口WR（写时钟）+RD（读时钟）+RS（cmd/data）+DataPort8/16 CS片选
(2)接口本质：低层的时序+高层的类SRAM
(3)操作要求：只要按照8080接口时序，任何SoC任何方式都可以与LCD进行互操作

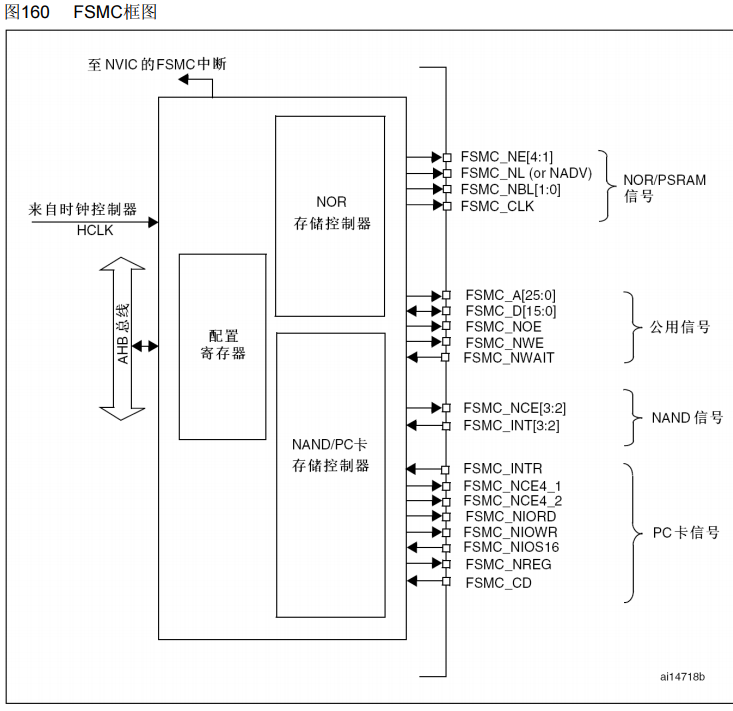

  • STM32的FSMC初步学习

(1)支持Nor/PSRAM（接口类似SRAM）、Nand、PCCard等多种类型外存
(2)FSMC为其支持的各种各个外存都提供了地址映射空间
(3)4个块共1GB地址空间，每块256MB；每块又分为4个子存储块，每字块64MB 份子快是为了多接几个设备
(4)LCD的接口类似于NorFlash/SRAM，所以可以用第1块的4部分任何一部分

3.相关GPIO

(1)DB0-15，16数据位，因此FSMC控制器FSMC_A[24:0]内部地址 对应HADDR[25:1] 外部地址 通过内部地址来访问外部地址
最简单的是1-1对应，
8位：1个字节
16位：2个字节
对齐访问：
9. 中断体系和FSMC控制LCD - 图5

详细解释：
实质就是将FSMC_A的值，左移一位，然后放到HADDR中，也就是将其乘以2倍，这样FSMC_A和HADDR的值就对应了，只要传对应值就可以了

2^26 = 0X0400 0000 = 64MB,每个 BANK 有4*64MB = 256MB
64MB:FSMC_Bank1_NORSRAM1:0X6000 0000 ~ 0X63FF FFFF
64MB:FSMC_Bank1_NORSRAM2:0X6400 0000 ~ 0X67FF FFFF
64MB:FSMC_Bank1_NORSRAM3:0X6800 0000 ~ 0X6BFF FFFF
64MB:FSMC_Bank1_NORSRAM4:0X6C00 0000 ~ 0X6FFF FFFF
选择BANK1-BORSRAM4 连接 TFT，地址范围为0X6C00 0000 ~ 0X6FFF FFFF
YS-F1P开发板选择 FSMC_A0 接LCD的DC(寄存器/数据选择)脚
寄存器基地址 = 0X6C00 0000 命令总线地址
RAM基地址 = 0X6C00 0002 = 0X6C00 0000+(1<<(0+1)) 数据总线地址
如果电路设计时选择不同的地址线时，地址要重新计算

(2)GPD、GPE、GPF、GPG共4个端口和FSMC有关，但是GPF都是A线（地址）所以LCD用不到，用不到地址线
(3)NOE接RD 读，NWE接WR 写，A0接RS（0 寄存器 写配置数值/1 数据选择 写数据），NE4接CS
block1：60000000-6FFFFFFF
block1-子块1：60000000-63FFFFFF NE1
block1-子块2：64000000-67FFFFFF
block1-子块3：68000000-6BFFFFFF
block1-子块4：6C000000-6FFFFFFF NE4
RS接了FSMC地址线A0，只需要A0为0就是cmd，为1就是DATA
如何控制？
不能直接单独IO控制，通过写地址来完成。
6C00 0000 这个地址对应A0的地方（bit2）为0，所以直接写6C00 0000时就是写cmd 写命令
6C00 0002 这个地址对应A0的地方（bit2）为1，所以直接写6C00 0002就是写DATA 写数据

4.标准库

(1)只看NOR/SRAM部分，其余Nand、PCCard等不看
(2)重点就FSMC_NORSRAMInit一个函数，FSMC_NORSRAMInitTypeDef一个结构体
FSMC_NORSRAMCmd

总线操作：
RS接的可不是GPIO,是FSMC地址总线的一根.FSMC进行读写操作的时候会在地址总线根据要读写的地址输出电平的.
不是通过操作GPIO来操作RS,而是直接根据地址总线地址的不同来完成操作RS

  1. #include "stm32f10x.h"
  2. #include "lcd_driver.h"
  3. #include "stdlib.h"
  5. uint16_t color;
  6. static void delay(void)
  7. {
  8.   uint32_t i,j;
  9.   for(i=0;i<0x7FF;i++)
  10.     for(j=0;j<0xFFF;j++);
  12. }
  14. int main(void)
  15. {
  16.     //初始化LCD
  17.     BSP_LCD_Init();
  19.     //开启背光
  20.     LCD_BK_ON();
  22.     //设置颜色为蓝色
  23.     LCD_Clear(0, 0, LCD_DEFAULT_WIDTH, LCD_DEFAULT_HEIGTH, BLUE);
  26.     //随机颜色
  27.     srand(0xffff);
  29.     while(1)
  30.     {
  31.         //随机颜色
  32.         color = rand();
  33.         //设置颜色
  34.         LCD_Clear(0,0,LCD_DEFAULT_WIDTH, LCD_DEFAULT_HEIGTH, color);
  35.         //延时
  36.         delay();
  37.     };
  38.     return 0;
  39. }
  1. #ifndef __LEC_DRIVER__H
  2. #define __LEC_DRIVER__H
  3. #include "stm32f10x.h"
  5. typedef enum
  6. {
  7.   USB_FONT_16=16,
  8.   USB_FONT_24=24,
  9. }USB_FONT_Typdef;
  10. #define IS_USB_FONT(FONT)           (((FONT) == USB_FONT_16) || ((FONT) == USB_FONT_24))
  13. /******************************* ILI9488 显示屏的 FSMC 参数定义 ***************/
  14. #define FSMC_LCD_CMD                   ((uint32_t)0x6C000000)         //FSMC_Bank1_NORSRAM1用于LCD命令操作的地址
  15. #define FSMC_LCD_DATA                  ((uint32_t)0x6C000002)      //FSMC_Bank1_NORSRAM1用于LCD数据操作的地址
  16. #define LCD_WRITE_CMD(x)               *(__IO uint16_t *)FSMC_LCD_CMD  = x
  17. #define LCD_WRITE_DATA(x)              *(__IO uint16_t *)FSMC_LCD_DATA = x
  18. #define LCD_READ_DATA()                *(__IO uint16_t *)FSMC_LCD_DATA
  20. #define FSMC_LCD_BACKx                 FSMC_Bank1_NORSRAM4
  22. /************************* ILI9488 显示屏8080通讯引脚定义 *********************/
  23. //片选CS
  24. #define FSMC_LCD_CS_APBxClock_FUN      RCC_APB2PeriphClockCmd
  25. #define FSMC_LCD_CS_CLK                RCC_APB2Periph_GPIOG
  26. #define FSMC_LCD_CS_PORT               GPIOG
  27. #define FSMC_LCD_CS_PIN                GPIO_Pin_12
  29. //DR->区分写命令还是写地址
  30. #define FSMC_LCD_DC_APBxClock_FUN      RCC_APB2PeriphClockCmd
  31. #define FSMC_LCD_DC_CLK                RCC_APB2Periph_GPIOF
  32. #define FSMC_LCD_DC_PORT               GPIOF
  33. #define FSMC_LCD_DC_PIN                GPIO_Pin_0
  35. //背光
  36. #define FSMC_LCD_BK_APBxClock_FUN      RCC_APB2PeriphClockCmd
  37. #define FSMC_LCD_BK_CLK                RCC_APB2Periph_GPIOF
  38. #define FSMC_LCD_BK_PORT               GPIOF
  39. #define FSMC_LCD_BK_PIN                GPIO_Pin_10
  41. #define LCD_BK_ON()                    GPIO_SetBits(FSMC_LCD_BK_PORT,FSMC_LCD_BK_PIN)
  42. #define LCD_BK_OFF()                   GPIO_ResetBits(FSMC_LCD_BK_PORT,FSMC_LCD_BK_PIN)
  44. /**************** 显示方向选择，可选(1,2,3,4)四个方向 *************************/
  45. //#define LCD_DIRECTION                  1  // 原点在屏幕左上角 X*Y=320*480
  46. #define LCD_DIRECTION                  2  // 原点在屏幕右上角 X*Y=480*320
  47. //#define LCD_DIRECTION                  3  // 原点在屏幕右下角 X*Y=320*480
  48. //#define LCD_DIRECTION                  4  // 原点在屏幕左下角 X*Y=480*320
  50. /******** ILI934 显示屏全屏默认（扫描方向为1时）最大宽度和最大高度*************/
  51. #if (LCD_DIRECTION==1)||(LCD_DIRECTION==3)
  53.  #define LCD_DEFAULT_WIDTH                 320  // X轴长度
  54.  #define LCD_DEFAULT_HEIGTH              480  // Y轴长度
  56. #else
  58.  #define LCD_DEFAULT_WIDTH                 480  // X轴长度
  59.  #define LCD_DEFAULT_HEIGTH              320  // Y轴长度
  61. #endif
  63. /******************************* 定义 ILI9488 显示屏常用颜色 ********************************/
  64. #define BACKGROUND                         WHITE     //默认背景颜色
  66. #define WHITE                                    0xFFFF       //白色
  67. #define BLACK                          0x0000       //黑色
  68. #define GREY                           0xF7DE       //灰色
  69. #define BLUE                           0x001F       //蓝色
  70. #define RED                            0xF800       //红色
  71. #define MAGENTA                        0xF81F       //红紫色，洋红色
  72. #define GREEN                          0x07E0       //绿色
  73. #define CYAN                           0x7FFF       //蓝绿色，青色
  74. #define YELLOW                         0xFFE0       //黄色
  75. #define BRED                           0xF81F
  76. #define GRED                           0xFFE0
  77. #define GBLUE                          0x07FF
  79. void LCD_SetDirection( uint8_t ucOption );
  80. void LCD_Clear(uint16_t usX,uint16_t usY,uint16_t usWidth,uint16_t usHeight,uint16_t usColor);
  81. void LCD_OpenWindow(uint16_t usX, uint16_t usY, uint16_t usWidth, uint16_t usHeight);
  82. uint32_t BSP_LCD_Init(void);
  83. static __inline void LCD_FillColor ( uint32_t ulAmout_Point, uint16_t usColor );
  85. #endif
  1. #include "lcd_driver.h"
  5. // 保存当前检查到的液晶模块ID
  6. volatile uint32_t lcd_id=0;
  8. //delay函数
  9. static void LCD_DELAY( __IO uint32_t nCount )
  10. {
  11.   for ( ; nCount != 0; nCount -- );
  12. }
  14. //初始化使用的引脚
  15. static void LCD_GPIO_Config ( void )
  16. {
  17.     GPIO_InitTypeDef GPIO_InitStructure;
  19.   /* 使能复用IO时钟：复用为fsmc功能 */
  20.     RCC_APB2PeriphClockCmd ( RCC_APB2Periph_AFIO, ENABLE );
  22.     /* 使能FSMC对应相应管脚时钟 */
  23.     RCC_APB2PeriphClockCmd ( RCC_APB2Periph_GPIOD | RCC_APB2Periph_GPIOE, ENABLE );
  24.   FSMC_LCD_CS_APBxClock_FUN ( FSMC_LCD_CS_CLK, ENABLE ); // FSMC_LCD_CS_APBxClock_FUN = RCC_APB2PeriphClockCmd
  25.   FSMC_LCD_DC_APBxClock_FUN ( FSMC_LCD_DC_CLK, ENABLE );
  26.   FSMC_LCD_BK_APBxClock_FUN ( FSMC_LCD_BK_CLK, ENABLE );
  28.   /* 配置FSMC相对应的数据线,FSMC-D0~D15: PD 14 15 0 1,PE 7 8 9 10 11 12 13 14 15,PD 8 9 10 */
  29.     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  30.     GPIO_InitStructure.GPIO_Mode =  GPIO_Mode_AF_PP;
  32.     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0  | GPIO_Pin_1  | GPIO_Pin_8 | GPIO_Pin_9 |
  33.                                                                 GPIO_Pin_10 | GPIO_Pin_14 | GPIO_Pin_15;
  34.     GPIO_Init ( GPIOD, & GPIO_InitStructure );
  36.     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7 | GPIO_Pin_8 | GPIO_Pin_9 | GPIO_Pin_10 |
  37.                                                                 GPIO_Pin_11 | GPIO_Pin_12 | GPIO_Pin_13 | GPIO_Pin_14 |
  38.                                                                 GPIO_Pin_15;
  39.     GPIO_Init ( GPIOE,  & GPIO_InitStructure );
  41.     /* 配置FSMC相对应的控制线
  42.      * PD4-FSMC_NOE   :LCD-RD
  43.      * PD5-FSMC_NWE   :LCD-WR
  44.      * PG12-FSMC_NE4  :LCD-CS
  45.      * PF0-FSMC_A0    :LCD-DC
  46.      */
  47.     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  48.     GPIO_InitStructure.GPIO_Mode =  GPIO_Mode_AF_PP;
  50.     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
  51.     GPIO_Init (GPIOD, & GPIO_InitStructure );
  53.     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
  54.     GPIO_Init (GPIOD, & GPIO_InitStructure );
  56.     GPIO_InitStructure.GPIO_Pin = FSMC_LCD_CS_PIN;
  57.     GPIO_Init ( FSMC_LCD_CS_PORT, & GPIO_InitStructure );
  59.     GPIO_InitStructure.GPIO_Pin = FSMC_LCD_DC_PIN;
  60.     GPIO_Init ( FSMC_LCD_DC_PORT, & GPIO_InitStructure );
  62.   /* 配置LCD背光控制管脚BK*/
  63.     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
  64.     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz;
  65.     GPIO_InitStructure.GPIO_Pin = FSMC_LCD_BK_PIN;
  66.     GPIO_Init ( FSMC_LCD_BK_PORT, & GPIO_InitStructure );
  67.   /* 初始化时先不开背光 */
  68.   GPIO_ResetBits(FSMC_LCD_BK_PORT,FSMC_LCD_BK_PIN);
  69. }
  71. //FSMC模式配置和时序
  72. static void LCD_FSMC_Config ( void )
  73. {
  74.     FSMC_NORSRAMInitTypeDef  FSMC_NORSRAMInitStructure;
  75.     FSMC_NORSRAMTimingInitTypeDef  fsmc_lcd;
  77.     /* 使能FSMC时钟*/
  78.     RCC_AHBPeriphClockCmd ( RCC_AHBPeriph_FSMC, ENABLE );
  80.     fsmc_lcd.FSMC_AddressSetupTime      = 0x02;     //地址建立时间
  81.     fsmc_lcd.FSMC_AddressHoldTime       = 0x00;     //地址保持时间
  82.     fsmc_lcd.FSMC_DataSetupTime         = 0x05;     //数据建立时间
  83.     fsmc_lcd.FSMC_BusTurnAroundDuration = 0x00;
  84.     fsmc_lcd.FSMC_CLKDivision           = 0x00;
  85.     fsmc_lcd.FSMC_DataLatency           = 0x00;
  86.     fsmc_lcd.FSMC_AccessMode            = FSMC_AccessMode_B;     //模式B比较适用于LCD
  88.     //数据手册有相关介绍
  89.     FSMC_NORSRAMInitStructure.FSMC_Bank                  = FSMC_LCD_BACKx;
  90.     FSMC_NORSRAMInitStructure.FSMC_DataAddressMux        = FSMC_DataAddressMux_Disable;
  91.     //这里使用的是NOR来代替 其实和SARM都可以驱动
  92.     FSMC_NORSRAMInitStructure.FSMC_MemoryType            = FSMC_MemoryType_NOR;
  93.     FSMC_NORSRAMInitStructure.FSMC_MemoryDataWidth       = FSMC_MemoryDataWidth_16b;
  94.     //地址和数据复用使能关闭
  95.     FSMC_NORSRAMInitStructure.FSMC_BurstAccessMode       = FSMC_BurstAccessMode_Disable;
  96.     FSMC_NORSRAMInitStructure.FSMC_WaitSignalPolarity    = FSMC_WaitSignalPolarity_Low;
  97.     FSMC_NORSRAMInitStructure.FSMC_WrapMode              = FSMC_WrapMode_Disable;
  98.     FSMC_NORSRAMInitStructure.FSMC_WaitSignalActive      = FSMC_WaitSignalActive_BeforeWaitState;
  99.     FSMC_NORSRAMInitStructure.FSMC_WriteOperation        = FSMC_WriteOperation_Enable;
  100.     FSMC_NORSRAMInitStructure.FSMC_WaitSignal            = FSMC_WaitSignal_Disable;
  101.     FSMC_NORSRAMInitStructure.FSMC_ExtendedMode          = FSMC_ExtendedMode_Disable;
  102.     FSMC_NORSRAMInitStructure.FSMC_WriteBurst            = FSMC_WriteBurst_Disable;
  103.     FSMC_NORSRAMInitStructure.FSMC_ReadWriteTimingStruct = & fsmc_lcd;
  104.     FSMC_NORSRAMInitStructure.FSMC_WriteTimingStruct     = & fsmc_lcd;
  106.     FSMC_NORSRAMInit ( & FSMC_NORSRAMInitStructure );
  108.     /* 使能 FSMC_Bank1_NORSRAM4 */
  109.     FSMC_NORSRAMCmd ( FSMC_LCD_BACKx, ENABLE );
  110. }
  112. //初始化LCD寄存器
  113. //设置了像素点格式、屏幕扫描方式、横屏竖屏等配置，由厂家提供
  114. static void ILI9488_REG_Config ( void )
  115. {
  116.   //************* Start Initial Sequence **********//
  117.   /* PGAMCTRL (Positive Gamma Control) (E0h) */
  118.   LCD_WRITE_CMD(0xE0);
  119.   LCD_WRITE_DATA(0x00);
  120.   LCD_WRITE_DATA(0x07);
  121.   LCD_WRITE_DATA(0x10);
  122.   LCD_WRITE_DATA(0x09);
  123.   LCD_WRITE_DATA(0x17);
  124.   LCD_WRITE_DATA(0x0B);
  125.   LCD_WRITE_DATA(0x41);
  126.   LCD_WRITE_DATA(0x89);
  127.   LCD_WRITE_DATA(0x4B);
  128.   LCD_WRITE_DATA(0x0A);
  129.   LCD_WRITE_DATA(0x0C);
  130.   LCD_WRITE_DATA(0x0E);
  131.   LCD_WRITE_DATA(0x18);
  132.   LCD_WRITE_DATA(0x1B);
  133.   LCD_WRITE_DATA(0x0F);
  135.   /* NGAMCTRL (Negative Gamma Control) (E1h)  */
  136.   LCD_WRITE_CMD(0XE1);
  137.   LCD_WRITE_DATA(0x00);
  138.   LCD_WRITE_DATA(0x17);
  139.   LCD_WRITE_DATA(0x1A);
  140.   LCD_WRITE_DATA(0x04);
  141.   LCD_WRITE_DATA(0x0E);
  142.   LCD_WRITE_DATA(0x06);
  143.   LCD_WRITE_DATA(0x2F);
  144.   LCD_WRITE_DATA(0x45);
  145.   LCD_WRITE_DATA(0x43);
  146.   LCD_WRITE_DATA(0x02);
  147.   LCD_WRITE_DATA(0x0A);
  148.   LCD_WRITE_DATA(0x09);
  149.   LCD_WRITE_DATA(0x32);
  150.   LCD_WRITE_DATA(0x36);
  151.   LCD_WRITE_DATA(0x0F);
  153.   /* Adjust Control 3 (F7h)  */
  154.   LCD_WRITE_CMD(0XF7);
  155.   LCD_WRITE_DATA(0xA9);
  156.   LCD_WRITE_DATA(0x51);
  157.   LCD_WRITE_DATA(0x2C);
  158.   LCD_WRITE_DATA(0x82);/* DSI write DCS command, use loose packet RGB 666 */
  160.   /* Power Control 1 (C0h)  */
  161.   LCD_WRITE_CMD(0xC0);
  162.   LCD_WRITE_DATA(0x11);
  163.   LCD_WRITE_DATA(0x09);
  165.   /* Power Control 2 (C1h) */
  166.   LCD_WRITE_CMD(0xC1);
  167.   LCD_WRITE_DATA(0x41);
  169.   /* VCOM Control (C5h)  */
  170.   LCD_WRITE_CMD(0XC5);
  171.   LCD_WRITE_DATA(0x00);
  172.   LCD_WRITE_DATA(0x0A);
  173.   LCD_WRITE_DATA(0x80);
  175.   /* Frame Rate Control (In Normal Mode/Full Colors) (B1h) */
  176.   LCD_WRITE_CMD(0xB1);
  177.   LCD_WRITE_DATA(0xB0);
  178.   LCD_WRITE_DATA(0x11);
  180.   /* Display Inversion Control (B4h) */
  181.   LCD_WRITE_CMD(0xB4);
  182.   LCD_WRITE_DATA(0x02);
  184.   /* Display Function Control (B6h)  */
  185.   LCD_WRITE_CMD(0xB6);
  186.   LCD_WRITE_DATA(0x02);
  187.   LCD_WRITE_DATA(0x22);
  189.   /* Entry Mode Set (B7h)  */
  190.   LCD_WRITE_CMD(0xB7);
  191.   LCD_WRITE_DATA(0xc6);
  193.   /* HS Lanes Control (BEh) */
  194.   LCD_WRITE_CMD(0xBE);
  195.   LCD_WRITE_DATA(0x00);
  196.   LCD_WRITE_DATA(0x04);
  198.   /* Set Image Function (E9h)  */
  199.   LCD_WRITE_CMD(0xE9);
  200.   LCD_WRITE_DATA(0x00);
  202.   /* 设置屏幕方向和尺寸 */
  203.   LCD_SetDirection(LCD_DIRECTION);
  205.   /* Interface Pixel Format (3Ah) */
  206.   LCD_WRITE_CMD(0x3A);
  207.   LCD_WRITE_DATA(0x55);/* 0x55 : 16 bits/pixel  */
  209.   /* Sleep Out (11h) */
  210.   LCD_WRITE_CMD(0x11);
  211.   LCD_DELAY(120*2000);
  212.   /* Display On */
  213.   LCD_WRITE_CMD(0x29);
  214. }
  217. void LCD_SetDirection( uint8_t ucOption )
  218. {
  219. /**
  220.   * Memory Access Control (36h)
  221.   * This command defines read/write scanning direction of the frame memory.
  222.   *
  223.   * These 3 bits control the direction from the MPU to memory write/read.
  224.   *
  225.   * Bit  Symbol  Name  Description
  226.   * D7   MY  Row Address Order     -- 以X轴镜像
  227.   * D6   MX  Column Address Order  -- 以Y轴镜像
  228.   * D5   MV  Row/Column Exchange   -- X轴与Y轴交换
  229.   * D4   ML  Vertical Refresh Order  LCD vertical refresh direction control.
  230.   *
  231.   * D3   BGR RGB-BGR Order   Color selector switch control
  232.   *      (0 = RGB color filter panel, 1 = BGR color filter panel )
  233.   * D2   MH  Horizontal Refresh ORDER  LCD horizontal refreshing direction control.
  234.   * D1   X   Reserved  Reserved
  235.   * D0   X   Reserved  Reserved
  236.   */
  237.     switch ( ucOption )
  238.     {
  239.         case 1:
  240. //   左上角->右下角
  241. //    (0,0)    ___ x(320)
  242. //         |
  243. //         |
  244. //       |    y(480)
  245.             LCD_WRITE_CMD(0x36);
  246.             LCD_WRITE_DATA(0x08);
  248.             LCD_WRITE_CMD(0x2A);
  249.             LCD_WRITE_DATA(0x00);    /* x start */
  250.             LCD_WRITE_DATA(0x00);
  251.             LCD_WRITE_DATA(0x01);  /* x end */
  252.             LCD_WRITE_DATA(0x3F);
  254.             LCD_WRITE_CMD(0x2B);
  255.             LCD_WRITE_DATA(0x00);    /* y start */
  256.             LCD_WRITE_DATA(0x00);
  257.             LCD_WRITE_DATA(0x01);    /* y end */
  258.             LCD_WRITE_DATA(0xDF);
  259.           break;
  261.         case 2:
  262. //        右上角-> 左下角
  263. //        y(320)___ (0,0)
  264. //                 |
  265. //                 |
  266. //             |x(480)
  267.             LCD_WRITE_CMD(0x36);
  268.             LCD_WRITE_DATA(0x68);
  269.             LCD_WRITE_CMD(0x2A);
  270.             LCD_WRITE_DATA(0x00);
  271.             LCD_WRITE_DATA(0x00);
  272.             LCD_WRITE_DATA(0x01);
  273.             LCD_WRITE_DATA(0xDF);
  275.             LCD_WRITE_CMD(0x2B);
  276.             LCD_WRITE_DATA(0x00);
  277.             LCD_WRITE_DATA(0x00);
  278.             LCD_WRITE_DATA(0x01);
  279.             LCD_WRITE_DATA(0x3F);
  280.           break;
  282.         case 3:
  283. //        右下角->左上角
  284. //                  |y(480)
  285. //                  |
  286. //        x(320) ___|(0,0)
  287.             LCD_WRITE_CMD(0x36);
  288.             LCD_WRITE_DATA(0xC8);
  289.             LCD_WRITE_CMD(0x2A);
  290.             LCD_WRITE_DATA(0x00);
  291.             LCD_WRITE_DATA(0x00);
  292.             LCD_WRITE_DATA(0x01);
  293.             LCD_WRITE_DATA(0x3F);
  295.             LCD_WRITE_CMD(0x2B);
  296.             LCD_WRITE_DATA(0x00);
  297.             LCD_WRITE_DATA(0x00);
  298.             LCD_WRITE_DATA(0x01);
  299.             LCD_WRITE_DATA(0x3F);
  300.           break;
  302.         case 4:
  303. //        左下角->右上角
  304. //        |x(480)
  305. //        |
  306. //        |___ y(320)
  307.             LCD_WRITE_CMD(0x36);
  308.             LCD_WRITE_DATA(0xA8);
  310.             LCD_WRITE_CMD(0x2A);
  311.             LCD_WRITE_DATA(0x00);
  312.             LCD_WRITE_DATA(0x00);
  313.             LCD_WRITE_DATA(0x01);
  314.             LCD_WRITE_DATA(0xDF);
  316.             LCD_WRITE_CMD(0x2B);
  317.             LCD_WRITE_DATA(0x00);
  318.             LCD_WRITE_DATA(0x00);
  319.             LCD_WRITE_DATA(0x01);
  320.             LCD_WRITE_DATA(0x3F);
  321.         break;
  322.     }
  323.     /* 开始向GRAM写入数据 */
  324.     LCD_WRITE_CMD (0x2C);
  325. }
  327. /**
  328.   * 函数功能: 读取液晶模组ID
  329.   * 输入参数: 无
  330.   * 返 回 值: 液晶模组的ID
  331.   * 说    明：这是通过读取04H寄存器获取得到液晶模组ID，该ID值有液晶厂家编程，不同液晶
  332.   *           厂家的液晶模组得到的ID值可能不同。这也可以分辨不同型号的液晶模组。
  333.   */
  334. static uint32_t LCD_ReadID(void)
  335. {
  336.     uint16_t buf[4];
  338.     LCD_WRITE_CMD(0x04);
  339.     buf[0] = LCD_READ_DATA();        // 第一个读取数据无效
  340.     buf[1] = LCD_READ_DATA()&0x00ff; // 只有低8位数据有效
  341.     buf[2] = LCD_READ_DATA()&0x00ff; // 只有低8位数据有效
  342.     buf[3] = LCD_READ_DATA()&0x00ff; // 只有低8位数据有效
  343.     return (buf[1] << 16) + (buf[2] << 8) + buf[3];
  344. }
  346. /**
  347.   * 函数功能: 液晶模组初始化
  348.   * 输入参数: 无
  349.   * 返 回 值: 无
  350.   * 说    明：无
  351.   */
  352. uint32_t BSP_LCD_Init(void)
  353. {
  354.     LCD_GPIO_Config();
  355.     LCD_FSMC_Config();
  357.   lcd_id = LCD_ReadID();
  358.   if(lcd_id == 0x548066 || lcd_id == 0x8066)
  359.   {
  360.     ILI9488_REG_Config();
  361.   }
  362.   LCD_Clear(0,0,LCD_DEFAULT_WIDTH,LCD_DEFAULT_HEIGTH,BLACK);
  363.   LCD_DELAY(2000);
  365.   return lcd_id;
  366. }
  368. void LCD_Clear(uint16_t usX,uint16_t usY,uint16_t usWidth,uint16_t usHeight,uint16_t usColor)
  369. {
  370. #if 0   /* 优化代码执行速度 */
  371.   uint32_t i;
  372.     uint32_t n,m;
  373.   /* 在LCD显示器上开辟一个窗口 */
  374.   LCD_OpenWindow(usX,usY,usWidth,usHeight);
  375.   /* 开始向GRAM写入数据 */
  376.   LCD_WRITE_CMD(0x2C);
  378.   m = usWidth * usHeight;  //320 * 480
  379.   n = m / 8;          // 320 * 480 / 8
  380.   m = m - 8 * n;        // 320 * 480 - 320 * 480
  381.     for(i=0;i<n;i++)
  382.     {
  383.         LCD_WRITE_DATA(usColor);
  384.     LCD_WRITE_DATA(usColor);
  385.     LCD_WRITE_DATA(usColor);
  386.     LCD_WRITE_DATA(usColor);
  388.     LCD_WRITE_DATA(usColor);
  389.     LCD_WRITE_DATA(usColor);
  390.     LCD_WRITE_DATA(usColor);
  391.     LCD_WRITE_DATA(usColor);
  392.     }
  393.   for(i=0;i<m;i++)
  394.     {
  395.         LCD_WRITE_DATA(usColor);
  396.     }
  397. #else
  398.   /* 在LCD显示器上开辟一个窗口 */
  399.   LCD_OpenWindow(usX,usY,usWidth,usHeight);
  400.   /* 在LCD显示器上以某一颜色填充像素点 */
  401.     LCD_FillColor(usWidth*usHeight, usColor);
  402. #endif
  403. }
  405. //开窗函数
  407. //该函数的作用是在LCD显示器上开辟一个窗口，该函数的参数有四个，
  408. //从左到右的分别代表的含义为:
  409. //在特定扫描方向下窗口的起点x坐标、
  410. //起点Y坐标、窗口的宽度、窗口的高度。通过查看ILI9488手册可以找到
  411. //Ox2A命令的含义是列地址控制命令，0x2B页(行)地址控制命令,两个命令都有
  412. //四个参数，对应起点终点、高和低8位。
  414. void LCD_OpenWindow(uint16_t usX, uint16_t usY, uint16_t usWidth, uint16_t usHeight)
  415. {
  416.     LCD_WRITE_CMD(0x2A);                        /* 设置X坐标 */
  417.     LCD_WRITE_DATA(usX>>8);                 /* 设置起始点：先高8位 */
  418.     LCD_WRITE_DATA(usX&0xff);               /* 然后低8位 */
  419.     LCD_WRITE_DATA((usX+usWidth-1)>>8);  /* 设置结束点：先高8位 */
  420.     LCD_WRITE_DATA((usX+usWidth-1)&0xff);/* 然后低8位 */
  422.     LCD_WRITE_CMD(0x2B);                        /* 设置Y坐标*/
  423.     LCD_WRITE_DATA(usY>>8);              /* 设置起始点：先高8位 */
  424.     LCD_WRITE_DATA(usY&0xff);            /* 然后低8位 */
  425.     LCD_WRITE_DATA((usY+usHeight-1)>>8); /* 设置结束点：先高8位 */
  426.     LCD_WRITE_DATA((usY+usHeight-1)&0xff);/* 然后低8位 */
  427. }
  429. //以某色素填充点
  431. //主要使用Ox2C命令，
  432. //本命令用于表示开始写入像素显示数据，紧
  433. //跟着本命令后面的即为写入到GRAM的 RGB5:6:5的颜色数据，
  435. static __inline void LCD_FillColor ( uint32_t ulAmout_Point, uint16_t usColor )
  436. {
  437.     uint32_t i = 0;
  439.     /* 开始向GRAM写入数据 */
  440.     LCD_WRITE_CMD ( 0x2C );
  442.     for ( i = 0; i < ulAmout_Point; i ++ )
  443.         LCD_WRITE_DATA ( usColor );
  444. }
