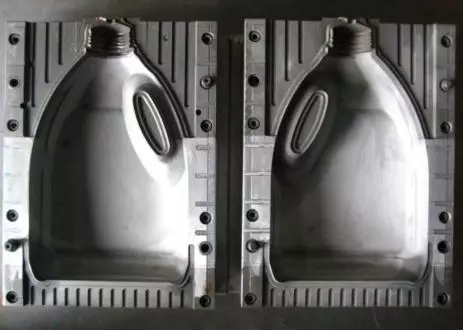

东莞吹塑模具通常只有型腔部分,没有凸模,吹塑模具表面一般不需做硬化处理,型腔所承受的吹胀压力较注塑要小很多,一般为0.2~1.0MPG,造价较低。
1.模具材料
吹塑模具通常使用铝合金制造,而对于有腐蚀性的胶料如:PVC和POM,也使用铍铜或铜基合金;对于寿命要求较高的模具,如吹塑工程塑料ABS、PC、POM、PS、PMMA等需用不锈钢来制做模具。

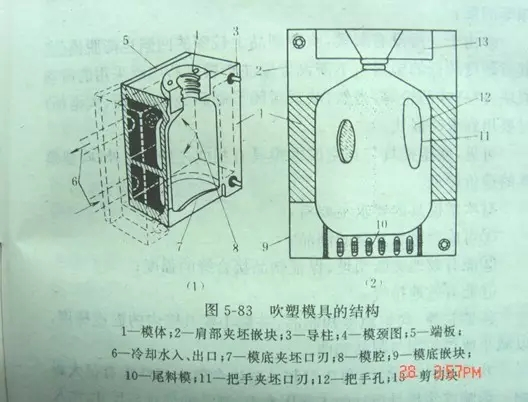

2.东莞吹塑模具设计要点
1)分型面
一般要放置在对称面上,减小吹胀比,如椭圆形制品,分模面在长轴上,距形制品,则通过中线。
2) 型腔表面
对PE料应稍微有点粗糙,幼砂表面有利于排气;而其他塑料(如:ABS、PS、POM、PMMA、NYLON等)的吹塑,其模具型腔一般不能喷砂,可在模腔分模面处做排气槽,或在型腔上做排气孔,一般型腔上的排气孔直径φ0.1~φ0.3,长度为0.5~1.5mm。
3)型腔尺寸
型腔尺寸的设计要考虑塑料的收缩率,具体可以参考常见塑料收缩率。
4)切断刃口和尾料槽
一般地,对吹塑制品塑料及较硬质的塑料,切断刃口处要用耐磨性好的材料,如铍铜,不锈钢等来制造;而对于LDPE、EVA等软质塑制制品,一般铝合金则可以了;
切断刃口要选择合理的尺寸,过小会降低接缝处强度,过大则无法切断及分模面处夹口大,而在切断刃口下方开尾料槽,尾料槽处设计成夹角,切断时可将少量熔体挤入接合缝,从而提高接合缝处强度。
5)注射吹塑模具
设计不同于挤出吹塑,主要区别是,注吹模不需切断刃及尾料槽,注吹件的型坯设计非常重要,其直接关系到成品品质。
6) 注吹模具——型坯设计原则
a.长径长≤10/1;
b.吹胀比3/1~4/1(制品尺寸与型坯尺寸的比值);
c.壁厚2~5.0mm;
d.按制品的形状,在吹胀比大的地方,壁厚要厚,而在吹胀比小的地方,壁厚要薄一些;
e.对椭圆比大于2/1的椭圆形容器,芯棒需设计成椭圆形,对小于2/1有椭圆制品,圆形芯棒就可以成型椭圆容器。
7)吹气杆设计
吹气杆的结构根据模具结构及制品要求而定,一般进气杆孔径的选取范围是:
L<1 :孔径φ1.5 ;
4>L>1 :孔径φ6.5 ;
200>L>4 :孔径φ12.5(L:为容积,单位为升)
表1常见塑料吹塑吹气气压
HDPE:0.4-0.7Mpa | PS:0.3-0.7Mpa | PC:0.5-1.0Mpa |
---|---|---|
LDPE:0.2-0.4Mpa | 硬PVC:0.5-0.7Mpa | PMMA:0.3-0.6Mpa |
PP:0.5-0.7Mpa | ABS:0.3-1.0Mpa | POM:0.7-1.0Mpa |
