工程制图背景颜色怎么调整

我们再做工程制图的时候，往往背景颜色不是我们喜欢的，比如我们熟悉的白色背景，黑色线条，应该怎么设置呢？

工具/原料

• UG/NX软件

  方法/步骤

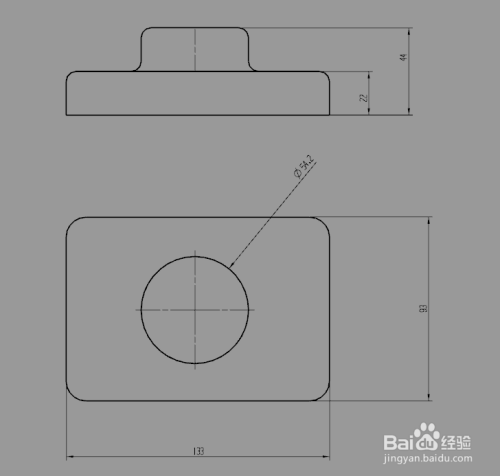

1. 1打开工程制图模块，我们看到的是灰色背景，黑色线条和标注尺寸。
2. 2通常我们会通过菜单→首选项→背景，来更改背景颜色，但是我们按此操作，却不管用。

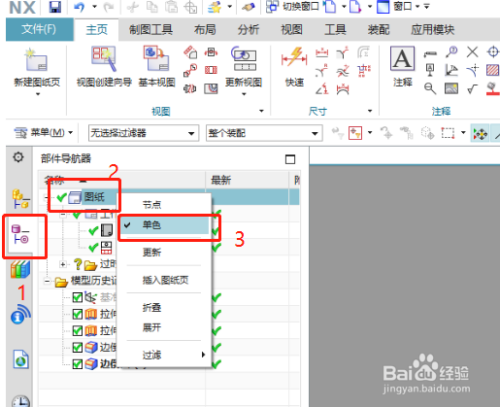

3. 3原因在于：左键单击”部件导航器“→右键单击”图纸“→弹出的”单色“是勾选状态。我们单击“单色”，取消勾选。

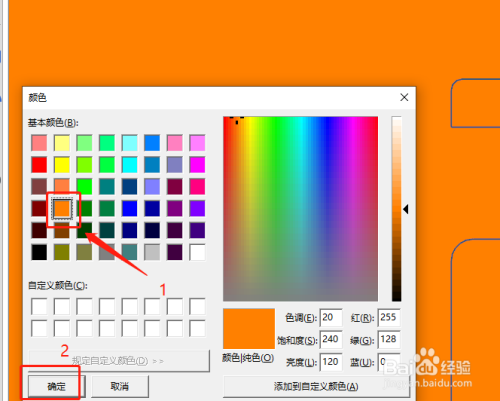

4. 4这次我们再通过步骤2的方法，进入颜色对话框，更改背景颜色为橙色，成功了。
5. 5但是我们通过对比发现，虽然背景颜色改过来了，但是线条和字体的颜色也发生了变化，不再是黑色了，原因在于我们取消的”单色“，那么不取消”单色“，还能怎么改变背景颜色呢？
6. 6重点在这里，菜单→首选项→可视化，依次找到，点击进入。

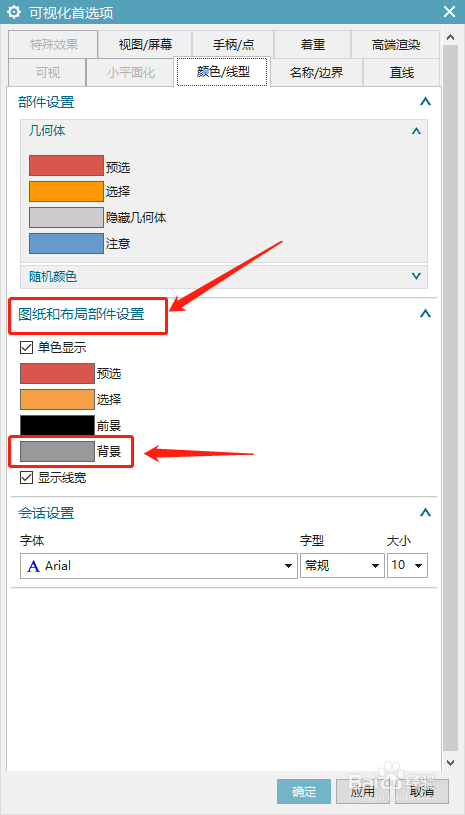

7. 7选择”颜色/线型“，下面我们可以看到”图纸和布局部件设置“，”单色显示”是勾选，这里就是我们之前的“单点”，原来是预设好的，我们单击其中的“背景”色卡。

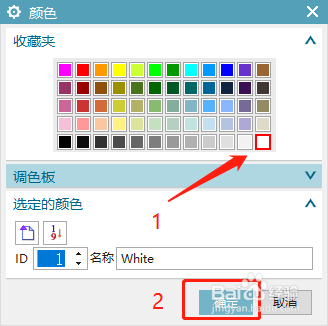

8. 8弹出的颜色对话框，选择白色。

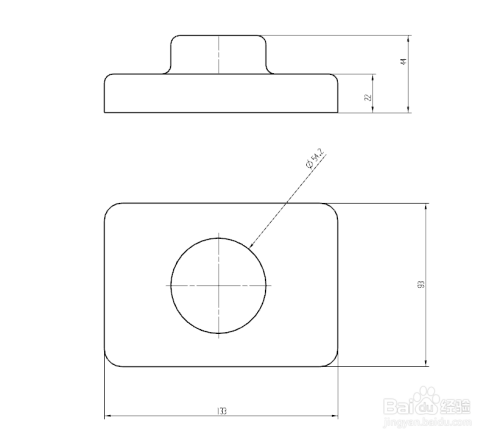

9. 9我们看到图纸背景颜色变为了白色，线条尺寸还是黑色。END

   注意事项

• 如果想要永久保存以上设置，请在模板文件中进行更改保存
