1. 我司注塑件尺寸公差标准及常用注塑材料的公差等级

    由于国家标准GB/T 14486是针对所有各种（包括注塑、压塑、传递的浇铸成型等）模塑塑料件而制订的通用的、细化的尺寸公差标准，由于该标准内容过细，部分内容还与我司实际存在一定差别，给我司相关人员使用此标准带来较大麻烦，因此，在参考国标同时结合我司设备能力及现有生产、工艺水平，并考虑查阅、选用的便利性，特制订本公司注塑件的尺寸公差标准，内容如下：
    如表6“格力公差等级标准”，其中，GMT是格力(G)模塑件(M)公差(T)代号，公差等级分为4个等级，从2至5级分别基本对应国家标准的MT2-MT5级，基本尺寸的尺寸段只进行粗分，共分为了8个尺寸段，国标中对标注公差的尺寸只规定了公差，基本尺寸的上、下偏差由实际需要分配，而为了查看方便，现在我们全部按对称偏差给出，在实际标注时，技术人员可以根据情况按对称或不对称公差进行使用。

    1. 格力公差等级标准 | 格力公差等级 | 大于
      到 | 0～
      3 | 3～
      10 | 10～
      30 | 30～
      80 | 80～
      200 | 200～
      400 | 400～
      800 | 800～
      1500 | | —- | —- | —- | —- | —- | —- | —- | —- | —- | —- | | GMT2 | A | ±0.05 | ±0.06 | ±0.09 | ±0.13 | ±0.23 | ±0.38 | ±0.55 | ±0.65 | | | B | ±0.1 | ±0.11 | ±0.14 | ±0.18 | ±0.28 | ±0.43 | ±0.6 | ±0.7 | | GMT3 | A | ±0.06 | ±0.07 | ±0.1 | ±0.18 | ±0.32 | ±0.55 | ±0.8 | ±0.95 | | | B | ±0.16 | ±0.17 | ±0.2 | ±0.28 | ±0.42 | ±0.65 | ±0.9 | ±1.1 | | GMT4 | A | ±0.08 | ±0.09 | ±0.14 | ±0.24 | ±0.46 | ±0.81 | ±1.2 | ±1.4 | | | B | ±0.18 | ±0.19 | ±0.24 | ±0.34 | ±0.56 | ±0.91 | ±1.3 | ±1.5 | | GMT5 | A | ±0.1 | ±0.12 | ±0.19 | ±0.32 | ±0.64 | ±1.15 | ±1.75 | ±1.9 | | | B | ±0.2 | ±0.22 | ±0.29 | ±0.42 | ±0.74 | ±1.25 | ±1.85 | ±2.0 | | 注：A为不受模具活动部分影响的尺寸公差值，B为受模具活动部分（如滑块）影响的尺寸公差值。 | | | | | | | | | |

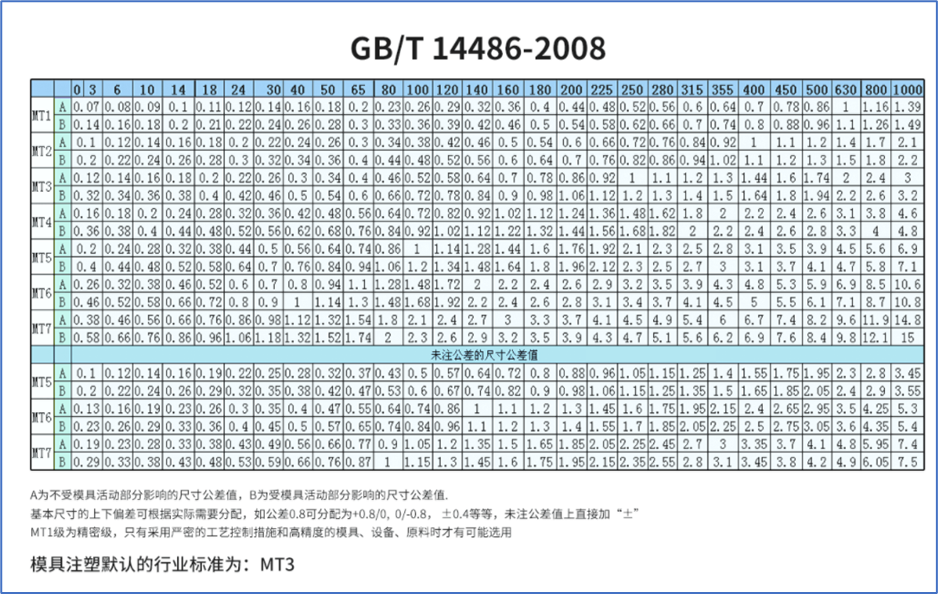

    附国标公差精度标准（um）：MT1 、MT2、MT3、MT4、MT5、MT6、MT7
    注塑模具默认行业标准：MT3
