解释了一个瓶子的设计过程
设计：@馒头(mantou-kmicy)

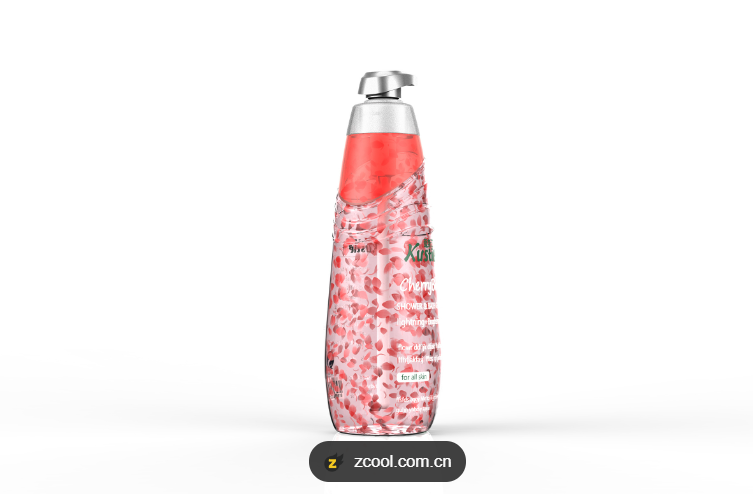

1、客户效果图(工业设计）

客户给过来的只是一张图片，然后加上一些容量要求，外观要求。

2、模具厂画出产品3D（产品设计）

画出3D，跟客户一连串沟通，产品改来改去，最后得到一个与原先工业设计不太一样的产品，之后安排3D打印，装水测试溶液。

注意事项1：瓶子底部设计凹槽

放平功效，吹塑料瓶底部的时候，有时候会因为多重原因，而导致底部凸出（高于底部外圈），这样的话，瓶子就不好放平。
增加体积，厂家利用相反的道理，将底部凹进去，这样的话，瓶子可以做的稍微大点儿，但是实际上，里边装的东西是一样的。这样的话，能更好的吸引买家。
加固功效，瓶底有凹槽，这样可以加固瓶底。就如同娃哈哈的瓶子一样，其实这个瓶子是很薄的，很容易捏凹进去，于是在瓶身上就做了很多线条。看似是用来做修饰的，其实是用来加固的。
增加瓶底的强度，五角内凹型的设计，使其可以通过适度形变来减小受损害程度。
材料上的节省，如果做成平底，由于要承受液体的压强，底部必须加厚，从而导致了材料的浪费。而使用凹型，从表面上看来是浪费了材料，但事实上它由于五个角平均分担了液体压强，可以使底部做得更薄，反而节省了。

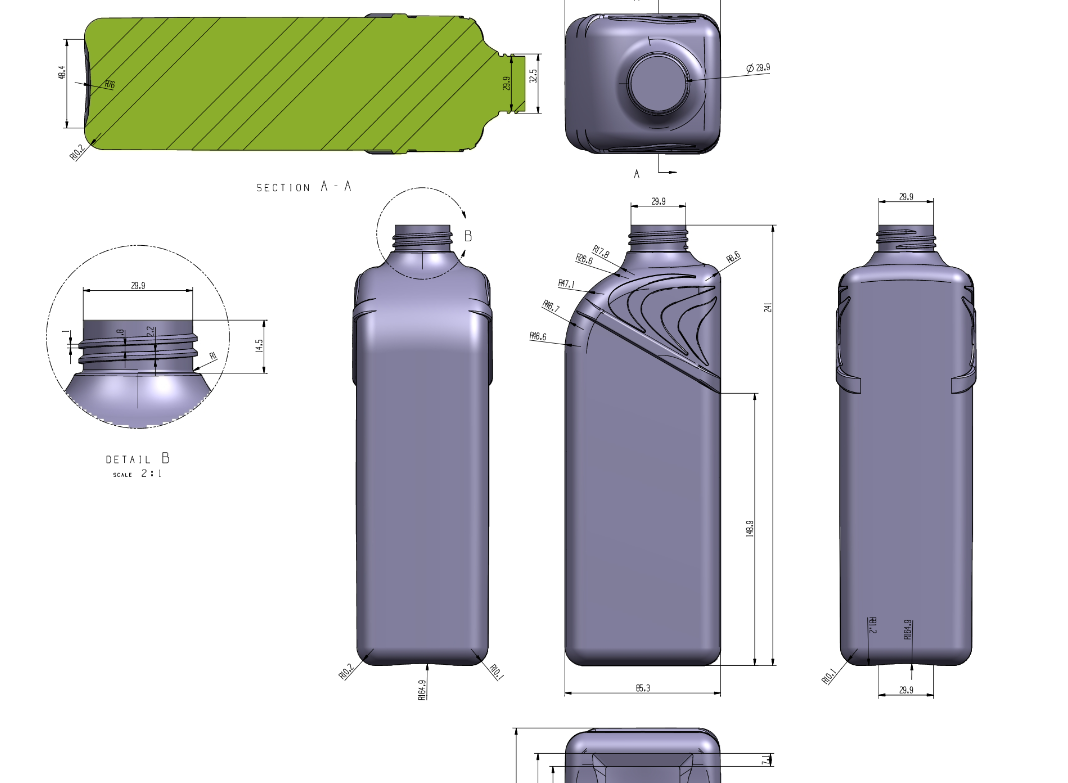

3、产品2D 出图

图纸的容量、大小、外形的尺寸等出图，给后面生产的测量房。
附件：Administrator_0211543.pdf
