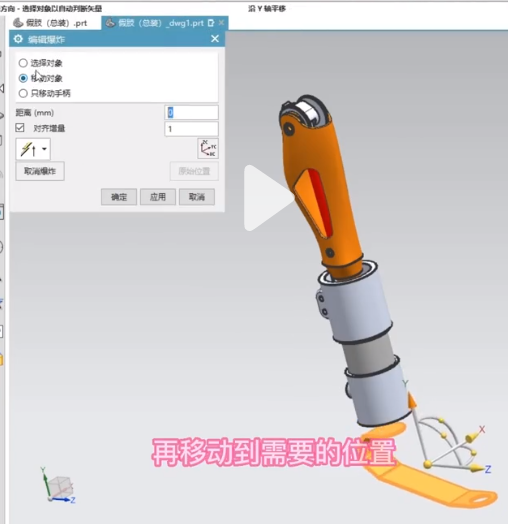

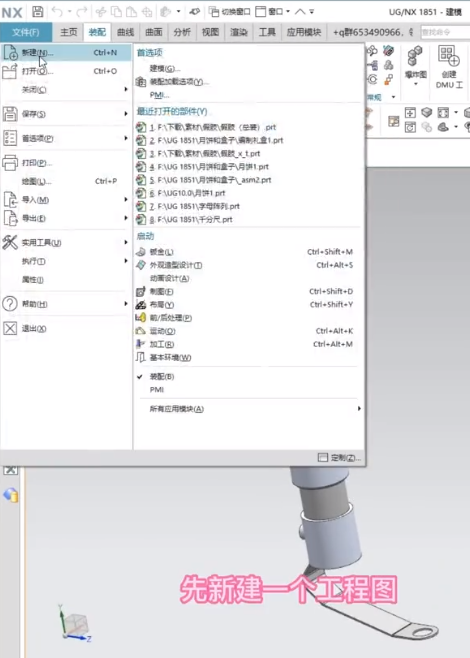

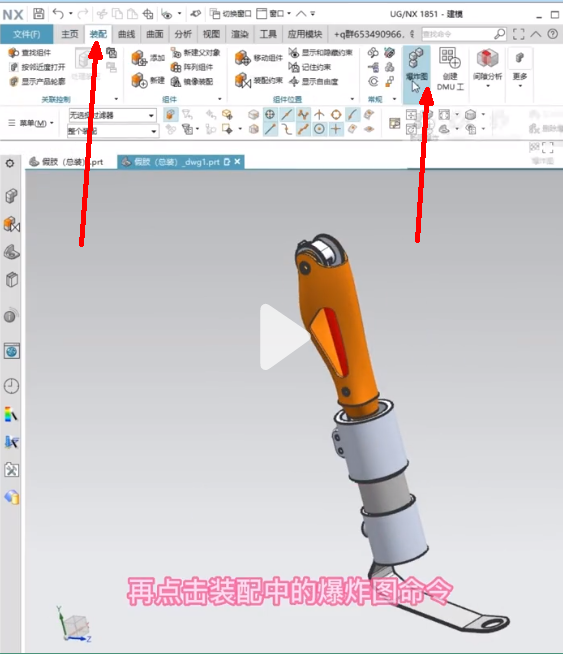

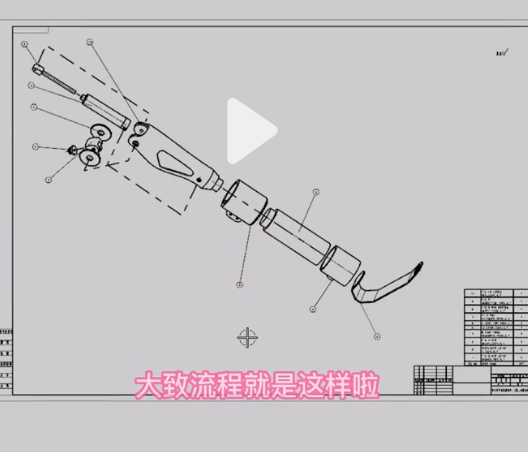

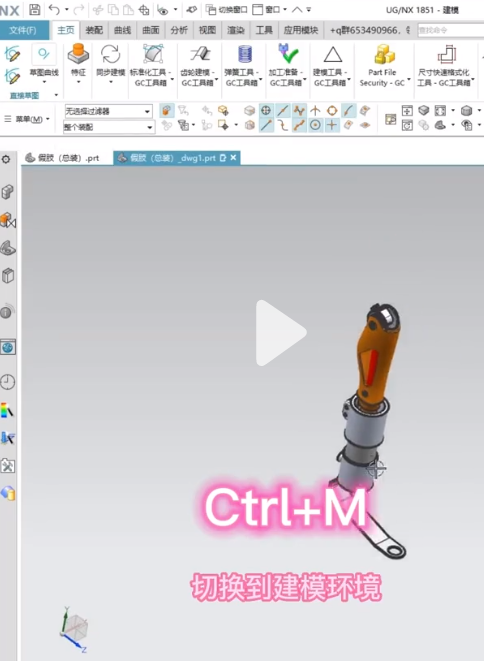

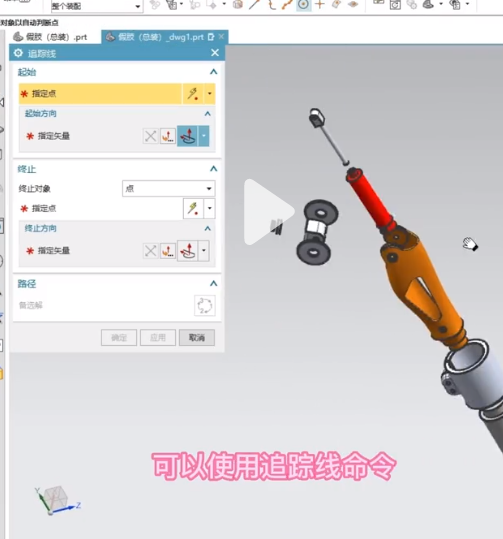

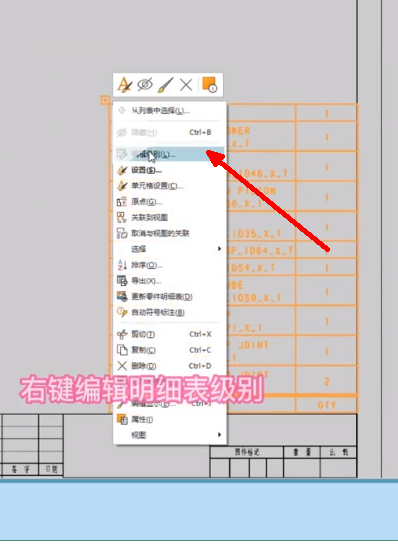

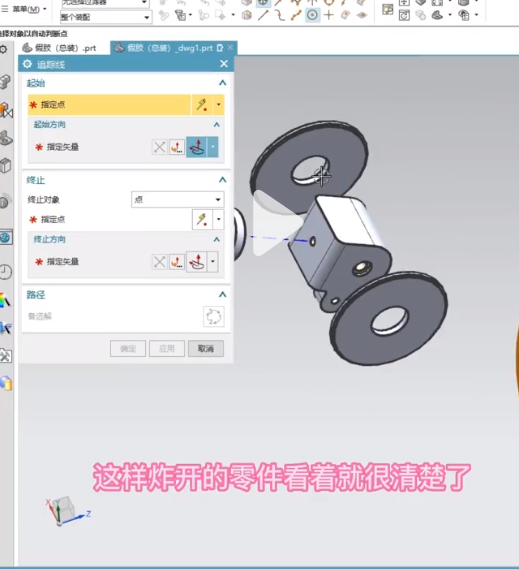

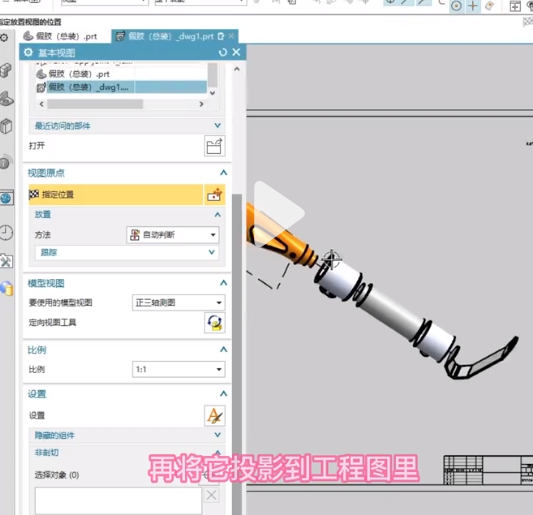

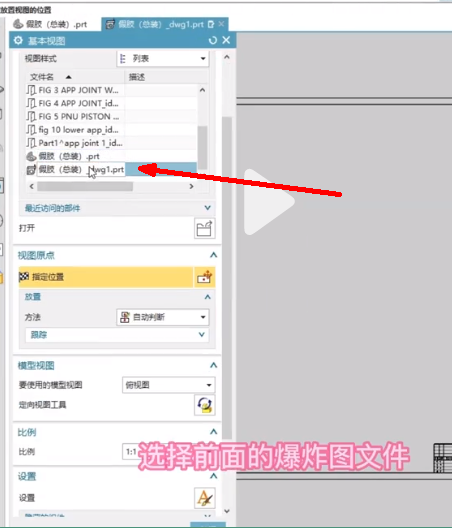

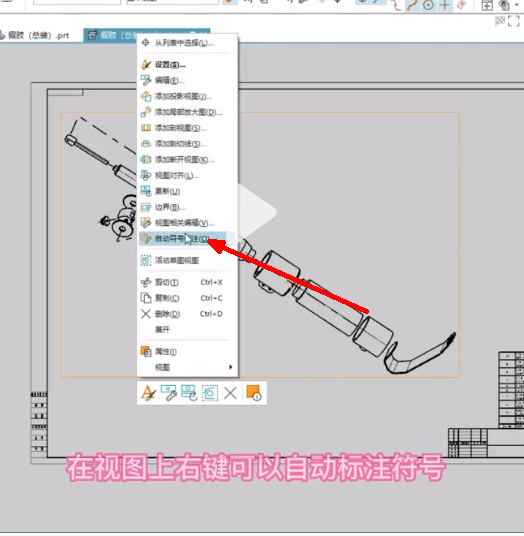

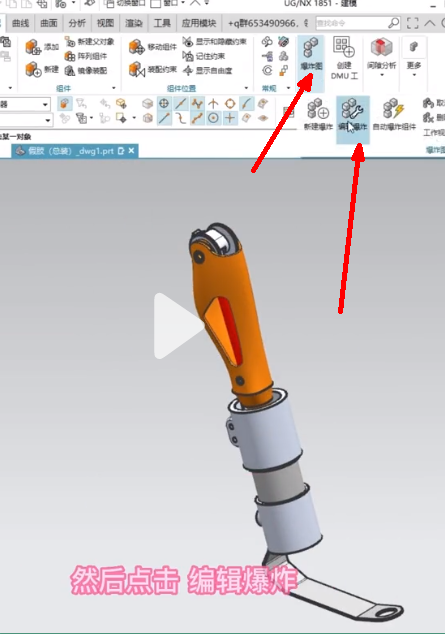

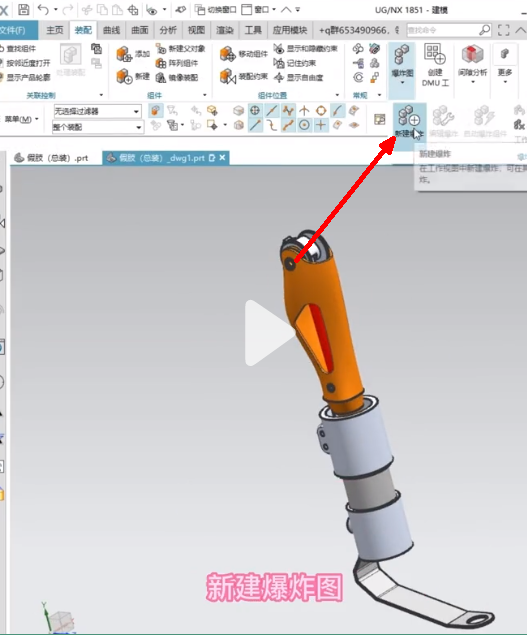

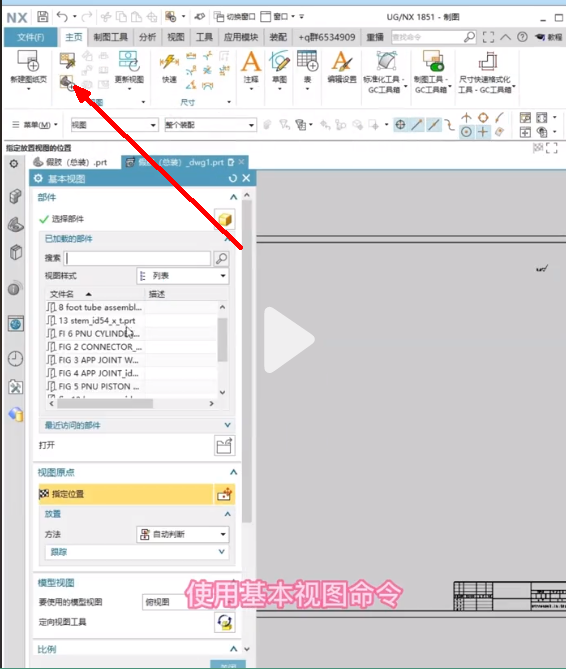

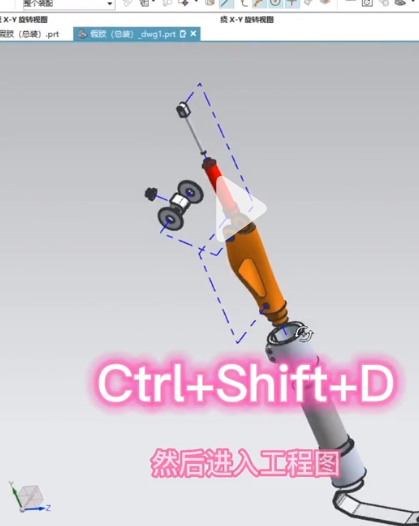

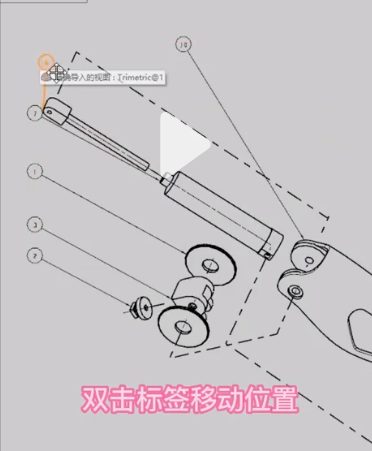

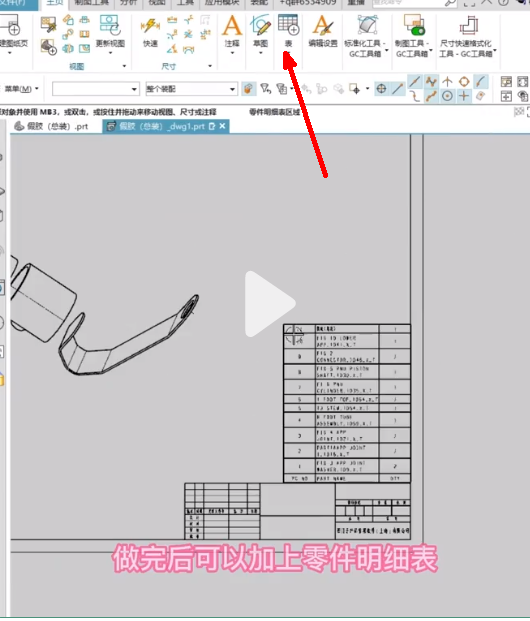

    有很多靓仔不知道这种爆炸工程图在ug中如何制作出来，其实方法很简单，第一呢，先新建一个工程图，切换到建模环境，再点击装备中的爆炸图命令新建爆炸图，然后点击编辑爆炸，选中零件，再移动到需要的位置，完成。以后可以使用追踪线命令，用曲线把零件连接起来，这样炸开的零件看着就很清楚了。然后进入工程图，使用基本视图命令，选择前面的爆料图文件，利用第一项视图功能旋转到想要的角度，再将它投影到工程图里。做完后可以加上零件明细表右键编辑明细表级别，在视图右键可以自动标注符号，双击标签移动位置。
