与或非 是完备的,其中去掉”与”或者”或”还是完备的。NAND和NOR是完备的,其中去掉单个的NAND或者NOR也是完备的。一般地，我们使用AND、OR、NOT作为一组，NAND、NOR作为一组。
    使用 与或非 的主要原因其实是因为“自然”，复合正常人的认知。

    The general rule is that neither the input of a transmission gate nor the state node of a sequential circuit should ever be exposed to the outside world, where noise is likely.
    一般的规则是，传输门的输入和时序电路的状态节点都不应该暴露在外界环境中，因为外界很可能存在噪声。所以，我们需要使用BUFFER将其保护起来。FPGA中就是这样做的。

    However, sequential circuits with cyclic paths can have undesirable races or unstable behavior. Analyzing such circuits for problems is time-consuming, and many bright people have made mistakes.
    尽量避免设计出异步电路，保证电路的稳定性和易行性。尽管对异步电路进行了几十年的研究，但几乎所有的数字系统基本上都是同步的。同步电路也有两种，一般用边缘触发。一些高性能微处理器使用脉冲锁存器代替触发器。
    FF->REGISTER(FF*n)-边缘触发 LATCH-电平触发

    电路是有扰动的，所以只要反相器的增益大于1，就不会停留在中间的forbidden zone，而是落到VDD或者GND。所以一般不考虑实际电路停在中间态。

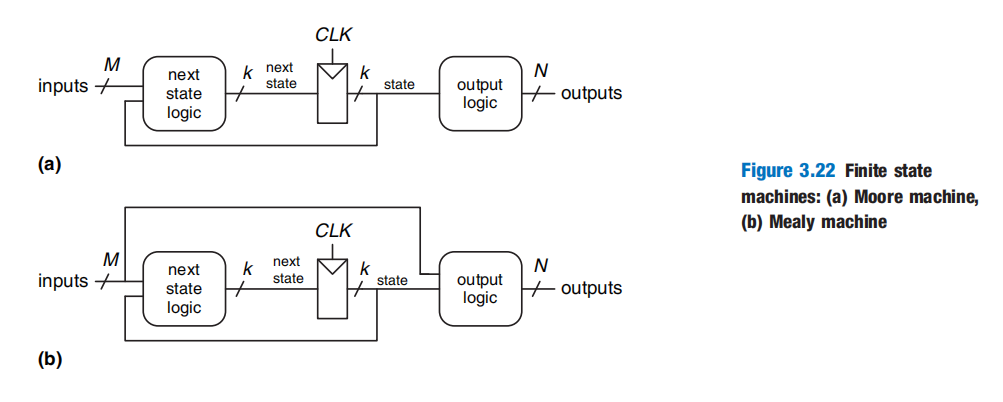

    image.png摩尔状态机和米利状态机
    摩尔状态机-只与当前状态有关（推荐，时序上更安全）
    米利状态机-与当前状态和当前输入有关
    Moore一般比Mealy的状态要多。有时候，需要根据你想要状态机响应的时刻（当前or下一周期）选择Mealy/Moore。特别要注意状态机的层次化设计，分成大状态和小状态。
    image.png课本中的STATE描述规则。
    FACTORED STATE MACHINES（大状态+小状态）可以实现简化，是在原有基础上改进，没有引入新的状态，而不是对状态进行重排。
    image.png各种延时的示意
    计算系统稳定性，使用mean time between failures （MTBF）
    image.png这个公式描述同步器稳定下来的概率。最后稳定下来的值是对的，因为扰动方向是对的。同步器本质是一个延迟器，还可以多加几个（可能）。

    评价系统速度是延迟latency和吞吐量throughput。并行化设计也分为时间上和空间上，课本给的例子是做pizza。
    xilinx的语境下reset和set是同步的，preset和clear是异步的。

    Q1如何编码可以简化电路
    A1我认为在HDL编写中，不太需要去简化编码，因为这并不会带来较大的性能提升。在笔头作业中可以使用格雷码、one-hot码（增加ff，减少gate）或者结合实际的一些编码，减少跳转。
    对于3计数器，one-hot码更可取。其实，在FPGA中，因为资源排在那，不用白不用，不用FF反而是一种浪费，所以不妨都用一些FF来换取更高的性能。
    尽管我认为编译可以不简化，但是所需要的状态还是要尽可能简化的。如果状态机状态太多，应该拆开几个状态机，否则会造成时序无法meet，无法满足时序约束。

    Q2状态机的设计
    A2
    1-自然语言描述
    2-分成大状态和小状态，层次化，大状态机的状态可以是小状态的输入
    3-编码方式

    whereas -然而
    unstable or astable-不稳定
    infamous-臭名昭著
    finite state machines-FSMs-有限状态机
    lily pad-睡莲的漂浮叶
    metastability-亚稳态
