先在pdf上做批注，后面再考虑将批注整理到一起。
先在c文件中做笔记，后面再考虑将笔记汇总到语雀。

DSP和DSP48E的区别？

问题的由来如下：

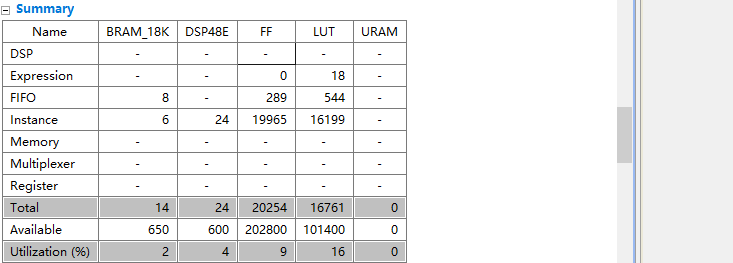

从上图中可以看到DSP没有使用资源，但是用到了DSP48E。
我在综合hls给出的一个example，功能是fft，有一个问题刚好和昨晚讲解的知识有关。看图里面最左边一列的DSP没有占用资源，但是Instance里用了24个DSP48E。为什么用了DSP48E，会显示在Instance里？DSP是在什么情况下会由综合器生成？（我的理解是这个设计里用到了DSP48E这一资源，但是没有被认为是综合出了DSP）
师兄的解释：
实际上肯定是使用了DSP资源。我个人的理解是 最上面这一栏是 一开始代码当中的operation就会被判定为”DSP”。这里的DSP可能并不指”使用DSP资源的运算”。而是指从operation的角度上就是”DSP”,比如对于DSP库的使用。
我的理解：
DSP由DSP48E组成，强调是有一定模式的组成。但是由DSP48E组成的不一定是DSP，可以是fmul等等。详情见笔记Chapter5中的分析。

什么是Words、Bits？

问题的由来如下：


从上图中可以看到有Words和Bits。
由图可知，一个BRAM_18K中Words=32,Bits=32,Banks=1，超过1024Bits
Words指的是单元数，一共有32个数，在Chapter5中代表窗函数的项数（取多少个项）
Bits指的是位宽，1个reg存1个bit，有几个bit就有几个reg。
Banks指的是1列，因为资源是按列排序。或者说维度。（未查证！！）
多少项每项多少位列数

为验证上述想法，把Chapter lab2中的窗长度WIN_LEN由32改为64，果然Words由32变成64，因为超过1024Bits（1k-Bits），所以综合出1个BRAM_18K。
