本书的风格还是很有意思的，作者是金庸迷，语言较为活泼，很适合入门，内容不会很枯燥。书中用的是VS2010。

因为使用VS2019也有一段时间了，这篇文档就算是查漏补缺。也是我学习WPF的入门第一本书。

第2章 WPF相关工具——十八般兵器

2.1.2 认识 Visual Studio

2. 第2招：认识VS的重要组成部分

新建应用程序后通常 VS 的界面如图所示：

左侧上方是工具箱，其中放置了一些常用的控件，如按钮及文本等，界面设计时可以将所需控件直接拖动到窗口中：左侧下方的Document Outline列表框用来显示用户界面的组成结构。

中间是代码编辑器，非常类似某些编写网页的环境。它提供了两种方式来设计界面：一是直接使用XAML语言（下半部分）；二是在可视化环境中拖动控件（上半部分）。可以上下调换二者位置。也可以按照左右排列或只显示某一个页面，如下图：

最右侧是解决方案资源管理器（Solution Explorer）。

其中一个解决方案是一个树状结构，根节点是Solution，可以包含多个项目（Project）。

在Project下面有一个Reference节点，它是该项目需要引用的外部程序集，一个WPF程序至少需要引用5个程序集，即System、WindowBase、PresentationCore、PresentationFramework和System.Xaml。再下面是一个WPF应用程序的4个典型文件，即App.xaml、App.xaml.cs；MainWindow.xaml、MainWindow.xaml.cs。在WPF中往往是一个XAML文件和一个代码文件配合使用。这4个文件两两组合代表两个重要的类，一个是App，代表一个WPF的应用程序；另一个是MainWindow，代表应用程序的主窗口。

VS2019多了一个。

3. 第3招：调试WPF应用程序

调试程序首先要在执行的代码中设置断点。当程序执行到该行代码时就会中断。这样开发人员就可以查看代码中的变量，或者再继续一步一步地执行。

在调试时，VS环境左下方会出现Autos（自动窗口）、Locals（局部变量）和Watch（监视）窗口，其中Autos用于监视程序运行时最后访问的变量；Locals监视当前执行方法中的变量；Watch监视用户希望看到的变量，如可以将变量s拖放到Watch窗口中来查看其值，如下图：

跳过了通过记事本与命令行编写、编译程序章节

2.5 Reflector

如果希望探求源码，那么Reflector是一个非常不错的工具。它是利用.NET反射机制来分析程序集而实现的一款反编译及类浏览软件。PDF38页。

第3章 WPF体系结构——藏宝图

3.1 Windows体系结构

我们可以把整个Windows的体系架构比作一个恢弘的大厦，各种不同的技术，包括WPF都在某一层的某一个房间之内，如下图（不重要）：

这座大厦的最上层是用户构建的应用程序，如Office程序、Maya软件或者是我们自己写的程序。其下是系统应用程序，如桌面窗口管理器（Desktop Window Manager）或者IE浏览器。其下是应用程序框架，是开发人员比较熟知的，如MFC/ATL，WinForms和WPF。其下是高——中——低层的抽象，如应用程序框架提供的控件、按钮、组合框、托管DirectX、OpenGL和非托管的DirectX。再其下是用户模式的驱动，即用户模式的底部。下面是内核模式，这一部分是操作系统的内核，如内存及设备管理。其下是硬件的驱动，最终到达Windows体系架构的底部。

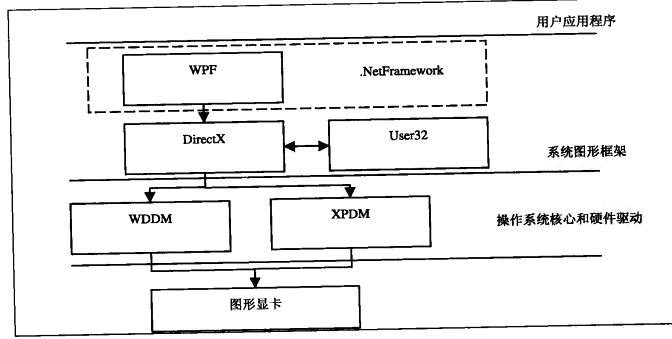

把这个大厦分为3层，即用户应用程序、系统图形框架，以及操作系统核心和硬件驱动，如下图所示。WPF位于中间层。

第2层实际上是一个”复式结构”，如下图所示：

在系统图形框架中可以看到WPF的底层基于DirectX和User32，前者负责渲染，后者负责相应窗口消息。从中可以看出WPF是.NET Framework的一个组成部分。窗口中的按钮或者文本最终都要变化成DirectX可以接受的三角形、材质和其他Direct3D对象时，然后，DirectX会调用相应的渲染驱动模型（WDDM或者XPDM），使用图形显卡渲染这些数据。

3.2 WPF内部结构

揭开WPF内部结构的真相并非易事，需要层层剥离才能山高月小，水落石出。

3.2.1 切入点之一：托管和非托管的界限

在CLR（Common Language Runtime，公共语言运行时）之上的托管模块稳定性好，并且开发简便，可以迅速构建应用程序；非托管模块则更接近底层，会更为高效一些，二者分别位于WPF的上层和底层。WPF暴露给开发人员的都是托管的API接口，而在和DirectX交互时则需要用到非托管的代码，WPF的内部结构如下图所示：

图中加阴影的模块时WPF的主要组件，CLR之上是托管代码，之下是非托管代码。由此可见，WPF中只有组件Milcore是非托管的，是一个和DirectX交互的非托管组件，之所以使用非托管的方式实现，一方面是为了和DirectX结合更为紧密；另一方面则是不惜牺牲CLR的诸多优点来换取性能上的优势。CLR之上的PresentationCore组件提供了一组基本服务，如事件处理、输入及布局等。在其提供的基础功能之上，组件PresentationFramework实现了WPF中的各种外观，如按钮及图形效果的实现。

3.2.2 切入点之二：WPF如何实现绘制

要了解WPF如何实现绘制，先要清楚WPF绘制所用的数据结构。

1、WPF绘制所用的数据结构

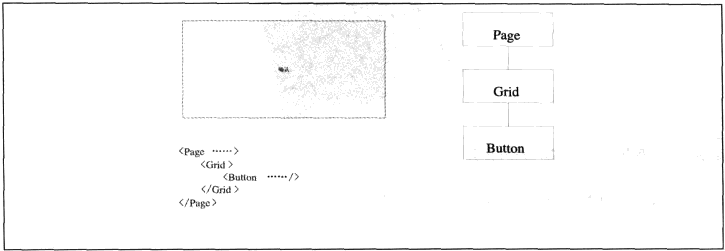

使用XAML文件描述WPF应用程序界面时，其组织结构从根节点自顶向下看起来就像一棵树，称为”逻辑树”（Logic Tree），下图所示为页面中一个按钮的逻辑树结构。

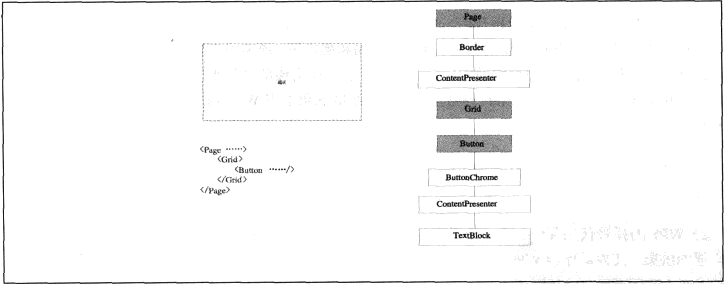

逻辑树在描述用户界面的组成、依赖属性的继承（参见第6章）及路由事件（参见第7章）的传递时有相当大的作用，但是在界面可视化方面用其来描述界面元素的组成远远不够。实际上WPF将每一个小的可视化单元都看作是一个Visual，这个Visual类似早期程序世界中的窗口。每个小的Visual同样也是自顶向下组成了一棵树，称为”可视化树”（Visual Tree），其中的每个节点都保存绘制该节点所需要的命令。如下图所示，图中灰底的节点既是逻辑树节点，也是可视化树节点。不难发现，可视化树比逻辑树在描述用户界面时更为详尽。

WPF所认识的树实际上是一种称为”Composition Tree”的树，其中的每个节点称为”Composition Node”。

构成3D图形的基本图元是一个一个三角形，由三角形及其材质或者纹理构成复杂的几何图形，下图所示为三角形面片构成的地形表面。

下图为不同数量的三角形构成的兔子模型。

2、从绘制的角度分析WPF体系架构

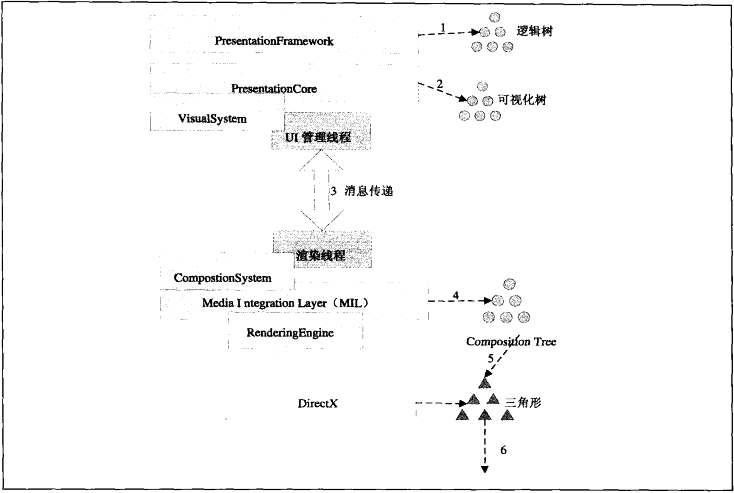

一个WPF应用程序从两个线程开始，分别负责用户界面（UI）的管理和渲染。如前所述，托管代码为用户提供构建WPF所需要的各种功能，如布局和绑定等，通常用户界面管理线程使用该部分代码；非托管代码主要负责图形的叠加显示和渲染，那么使用该部分代码的是不能被用户接触的渲染线程，两个线程之间通过消息来传递数据。我们从绘制的角度将WPF内部结构图进一步细化，如下图：

说明如下：

（1）在最上层的是逻辑树，如在页面中添加一个按钮或者一个矩形，其实本质都是在逻辑树上添加一个节点。

（2）WPF的托管代码部分包含一个重要的子系统，即Visual System，它是托管代码与非托管代码沟通的渠道，其内部保存WPF程序需要显示的可视化树结构。从可视化树的角度来说，其实质是添加多个Visual到可视化树。

（3）前面两步均在用户界面线程中，添加Visual之后用户界面线程和渲染线程会通过消息传递可视化数据。

（4）非托管代码部分（Milcore）又称为”媒体整合层”（Media Integration Layer）。其中包含了合成子系统（Composition System）和渲染引擎（Rendering Enginee）。合成子系统接受Visual之后会将其转换为Composition节点，并添加到Composition Tree中。

（5）渲染引擎将Composition Tree转换为DirectX可以识别的三角形，这个过程称为”Tessellate”（三角剖分）。

（6）DirectX经过驱动（WDDM或者XPDM）通知显卡开始绘制像素到屏幕。

需要Composition Tree的原因如下：

（1）可视化树只存在于用户界面线程中，如果渲染线程需要绘制WPF的用户界面，则也需要一个数据结构。这个数据结构就是Composition Tree，它存在于渲染线程中；

（2）渲染引擎并不知道可视化树，它只知道Composition Tree，并将其转换为DirectX可以识别的三角形。

3.2.3 切入点之三：WPF类层次结构

WPF的类主要集中在WindowsBase.dll、PresentationCore.dll和PresentationFramework.dll程序集中。

WPF的命名空间均以System.Windows开头，如System.Windows.Controls是关于WPF控件的类；System.Windows.Media则是WPF中关于绘图、画刷、视频和音频相关的类。唯一例外的是System.Windows.Forms，它主要是Windows Form编程的相关类。但是命名空间下的类并不都属于Windows Form，也有一个是例外的，就是System.Windows.Forms.Integretation。这个命名空间中的类用来集成Windows Form和WPF程序。某一个命名空间也不是专属于某个程序集，它们之间是一种”多对多”的关系。如下图，System.Windows命名空间出现在WindowBase.dll，PresentationCore.dll和PresentationFramework.dll程序集中，WindowBase.dll则可以包含System.Windows及System.Windows.Data等若干命名空间。

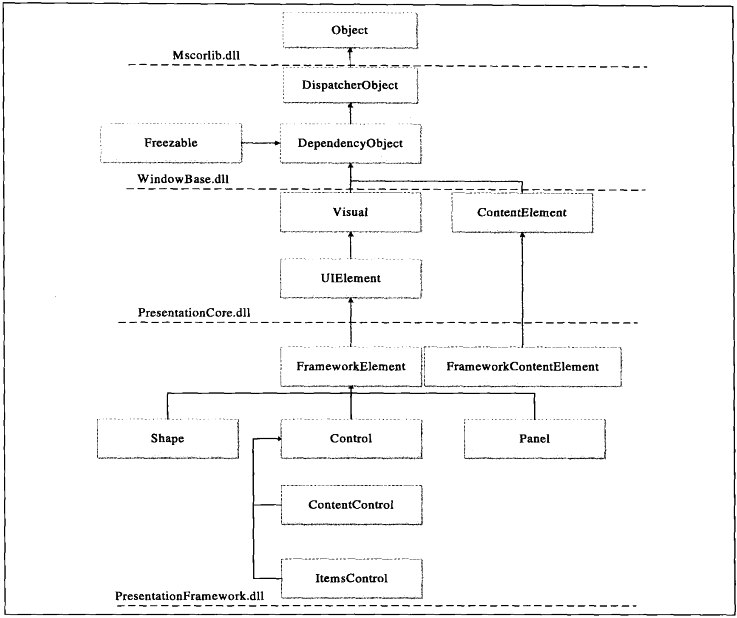

WPF的类图虽然复杂，但主要的类结构如下图所示：

（1）Object（System.Object）

该类型是所有.NET对象的父类。

（2）DispatcherObject（System.Threading.DispatcherObject）

大多数的WPF类型都派生自DispatcherObject，如果不涉及多线程，也许并不用与其打交道。

（3）DependencyObject（System.Windows.DependencyObject）

这是所有能够支持依赖属性的基类，即如果希望一个类能够支持依赖属性，则必须从该类派生。

（4）Freezable（System.Windows.Freezable）

从该类型派生的类非常多，包括其中的画刷（Brush）、时间线（Timeline，用于动画）及几何（Geometry）等类型。Freezable有一个Changed事件，可以通知WPF其值发生改变。此外它的Freeze方法可以将自身“冻结”起来，变成一个只读状态的对象。通常在两个线程共享或者提高效率时，需要将对象“冻结”。

（5）Visual（System.Windows.Media.Visual）

Visual是可视化树的一个节点，包含绘制自身的所有命令。它是一个抽象类，主要作用是为WPF提供可视化支持，包括输出显示、透明度、坐标转换及区域剪切等。

（6）UIElement（System.Windows.UIElement）

UIElement派生自Visual，在Visual的基础上增强了3个方面的内容，即布局、输入和事件。从UIElement开始，可视化树慢慢淡去，逻辑树慢慢呈现。

（7）FrameworkElement（System.Windows.FrameworkElement）

FrameworkElement类派生自UIElement，在其基础上增强了数据绑定、样式及资源等WPF的核心功能。

（8）ContentElement（System.Windows.ContentElement）

ContentElement类似UIElement，不同的是该类型无法将自己可视化出来；必须借助于一个派生自Visual的类才能显示在屏幕上，它和FrameworkContentElement主要用在流文档模型中。

（9）FrameworkContentElement（System.Windows.FrameworkContentElement）

FrameworkContentElement类似FrameworkElement，也支持动画及数据绑定等特性。不同的是该类型无法将自己可视化出来，需要借助一个派生自Visual的类才能显示在屏幕上。

（10）Shape（System.Windows.Shapes.Shape）

这个类是基本形状的基类，用于创建基本的图形，如长方形、多边形、椭圆、线和路径等。由于它派生自FrameworkElement，因此也具备一些元素的特性。比如可以响应鼠标和键盘消息等，这一点WPF和以往的平台框架差别较大。

（11）Control（System.Windows.Controls.Control）

这个类是控件的基类，控件就是可以与用户交互的元素，如文本框、按钮、列表框等。WPF的控件可以支持控件模板，使得控件的外观可以随心所欲地变化。需要注意在以往的Windows编程中窗口中所有可视化内容都被称作“控件”。但在WPF中不再如此。可视化内容被称为“元素”（Element），对控件模板的支持是判别控件和元素的一个重要标准。

（12）ContentControl（System.Windows.Controls.ContentControl）

ContentControl派生自Control，是具有单一内容的控件，内容指可以在其放置文字、图片及视频等任何类型数据的控件。

（13）ItemsControl（System.Windows.Controls.ItemsControl）

这是所有能够支持多个条目显示的控件基类，如列表框和树形视图。与ContentControl不同的是，其内容是所有显示选项的集合，因此具有很好的灵活特性。实际上，WPF菜单、工具栏及状态栏都是特定的列表，并且实现它们的类都继承自ItemsControl类。

（14）System.Windows.Controls.Panel

面板（Panel）可以用作所有布局的容器，可以包含一个或多个子控件并且可以将其按照布局单位排列。这些容器是WPF布局系统的基础，并且合理使用容器是灵活布局界面内容的关键。
