SIP是一个对等的协议，类似P2P。它和HTTP不一样，其不是客户端服务器结构的；也不像传统电话那样必须有一个中心的交换机，它可以在不需要服务器的情况下进行通信，只要通信双方都彼此知道对方地址（或者只有一方知道另一方的地址）即可，这种情况称为点对点通信。
Bob给Alice发送一个INVITE请求，说“Hi,一起吃饭吧…”，Alice说“好的，OK”，电话就接通了。


UA用户代理

在SIP网络中，Alice和Bob都称为用户代理（User Agent，UA）。UA是在SIP网络中发起或响应SIP处理的逻辑实体。UA是有状态的，也就是说，它维护会话（或称对话）的状态。UA有两种：一种是UAC（UA Client），它是发起SIP请求的一方，比如图7-1中的Bob；另一种是UAS（UA Server），它是接受请求并发送响应的一方，比如图7-1中的Alice。由于SIP是对等的，当Alice呼叫Bob时，Alice就称为UAC，而Bob则实现UAS的功能。一般来说，UA都会实现上述两种功能。
设想Bob和Alice是经人介绍认识的，而他们还不熟悉，Bob想请Alice吃饭就需要一个中间人（M）传话，而这个中间人就叫代理服务器（Proxy Server）。还有另一种中间人称为重定向服务器（Redirect Server），它以类似于这样的方式工作──中间人M告诉Bob，我也不知道Alice在哪里，但我爱人知道，要不然我告诉你我爱人的电话，你直接问她吧，我爱人叫W。这样，M就成了一个重定向服务器（把Bob对他的请求重定向到他的爱人，这样Bob接下来要直接联系他的爱人），而他的爱人W是真正的代理服务器。这两种服务器都是UAS，它们主要是提供一对欲通话的UA之间的路由选择功能。

还有一种UAS称为注册服务器。试想这样一种情况：Alice还是个学生，没有自己的手机，但它又希望Bob能随时找到她，于是当她在学校时就告诉中间人M说她在学校，如果有事找她可以打宿舍的固定电话；如果她要回家，也通知M说有事打家里电话；或许某一天她要去姥姥家，也要把她姥姥家的电话告诉M。总之，只要Alice换一个新的位置，它就要向M重新“注册”，以让M能随时找到她，这时候M就相当于一个注册服务器。

背靠背用户代理

还有一种特殊的UA称为背靠背用户代理（Back-to-Back UA，B2BUA）。需要指出，其实RFC 3261并没有定义B2BUA的功能，它只是一对UAS和UAC的串联。FreeSWITCH就是一个典型的B2BUA，事实上，B2BUA的概念会贯穿本书始终，。
背靠背代理实际就是一端连接UAS 一端连接UAC

SBC

边界会话控制器（Session Border Controller，SBC）。它主要位于一堆SIP服务器的边界，用于隐藏内部服务器的拓扑结构、抵御外来攻击等。SBC可能是一个代理服务器，也可能是一个B2BUA。

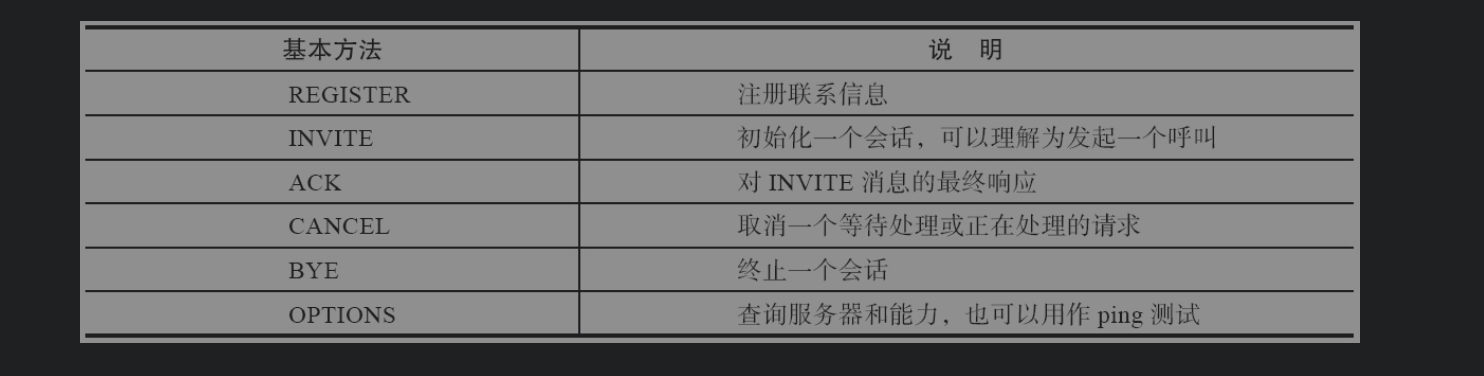

基本方法

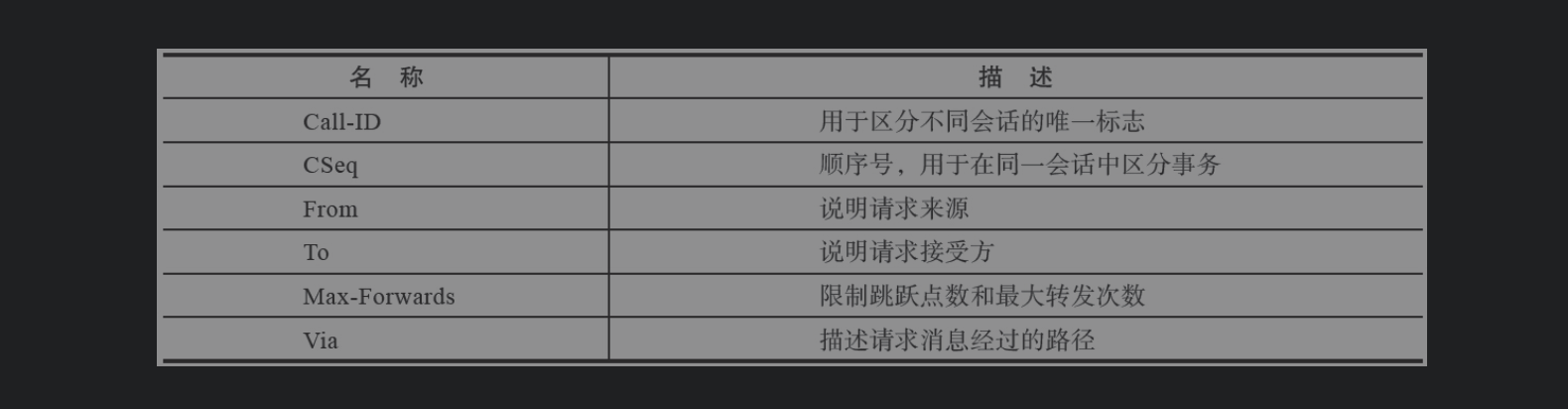

SIP必须包含的头域

配置

  1. # cat sip-profile.xml
  2. <profile name="sip-profile">
  3.   <gateways>
  4.   </gateways>
  5.   <aliases>
  6.   </aliases>
  7.   <domains>
  8.     <domain name="all" alias="false" parse="true"/>
  9.   </domains>
  10.   <settings>
  11.     <param name="debug" value="0"/>
  12.     <param name="shutdown-on-fail" value="true"/>
  13.     <param name="sip-trace" value="yes"/>
  14.     <param name="sip-capture" value="$${FS_SIP_CAPTURE}"/>
  15.     <param name="rfc2833-pt" value="101"/>
  16.     <param name="dialplan" value="XML"/>
  17.     <param name="context" value="sip-dialplan"/>
  18.     <param name="dtmf-duration" value="2000"/>
  19.     <param name="rtp-timer-name" value="soft"/>
  20.     <param name="local-network-acl" value="localnet.auto"/>
  21.     <param name="manage-presence" value="false"/>
  22.     <param name="inbound-codec-prefs" value="OPUS,G722,PCMU,PCMA,H264,VP9,VP8"/>
  23.     <param name="outbound-codec-prefs" value="OPUS,G722,PCMU,PCMA,H264,VP9,VP8"/>
  24.     <param name="nonce-ttl" value="60"/>
  25.     <param name="auth-calls" value="false"/>
  26.     <param name="disable-transcoding" value="true"/>
  27.     <param name="inbound-late-negotiation" value="true"/>
  28.     <param name="inbound-zrtp-passthru" value="false"/>
  29.     <param name="rtp-ip" value="$${local_ip_v4}"/>
  30.     <param name="sip-ip" value="$${local_ip_v4}"/>
  31.     <param name="ext-rtp-ip" value="$${FS_EXT_RTP_IP}"/>
  32.     <param name="ext-sip-ip" value="$${FS_EXT_SIP_IP}"/>
  33.     <param name="rtp-timeout-sec" value="30"/>
  34.     <param name="rtp-hold-timeout-sec" value="1800"/>
  35.     <param name="sip-port" value="$${FS_SIP_PORT}"/>
  36.     <param name="ws-binding" value=":$${FS_WS_PORT}"/>
  37.     <param name="tls" value="true"/>
  38.     <param name="tls-only" value="false"/>
  39.     <param name="tls-bind-params" value="transport=tls"/>
  40.     <param name="tls-sip-port" value=":$${FS_TLS_PORT}"/>
  41.     <param name="wss-binding" value=":$${FS_WSS_PORT}"/>
  42.     <param name="tls-cert-dir" value="/etc/freeswitch/tls"/>
  43.     <param name="tls-passphrase" value=""/>
  44.     <param name="tls-verify-date" value="false"/>
  45.     <param name="tls-verify-policy" value="none"/>
  46.     <param name="tls-verify-depth" value="10"/>
  47.     <param name="tls-verify-in-subjects" value=""/>
  48.     <param name="tls-version" value="$${sip_tls_version}"/>
  49.   </settings>
  50. </profile>

查看网关状态

  1. > sofia status
  2.                      Name       Type                                          Data    State
  3. =================================================================================================
  4.               sip-profile    profile                 sip:mod_sofia@172.17.0.2:5060    RUNNING (0)
  5.               sip-profile    profile                 sip:mod_sofia@172.17.0.2:5061    RUNNING (0) (TLS)
  6.  sip-profile::example.com    gateway                       sip:joeuser@example.com    NOREG
  7. =================================================================================================

呼叫

注册用户

在 /usr/local/freeswitch/conf/directory/default/ 下有默认的 1000-1019 共 20 个帐号，可以
通过 copy 并修改其中的 user_id 来实现增加新的号码。

免费软电话

yate http://docs.yate.ro/wiki/Download
linphone http://www.linphone.org/

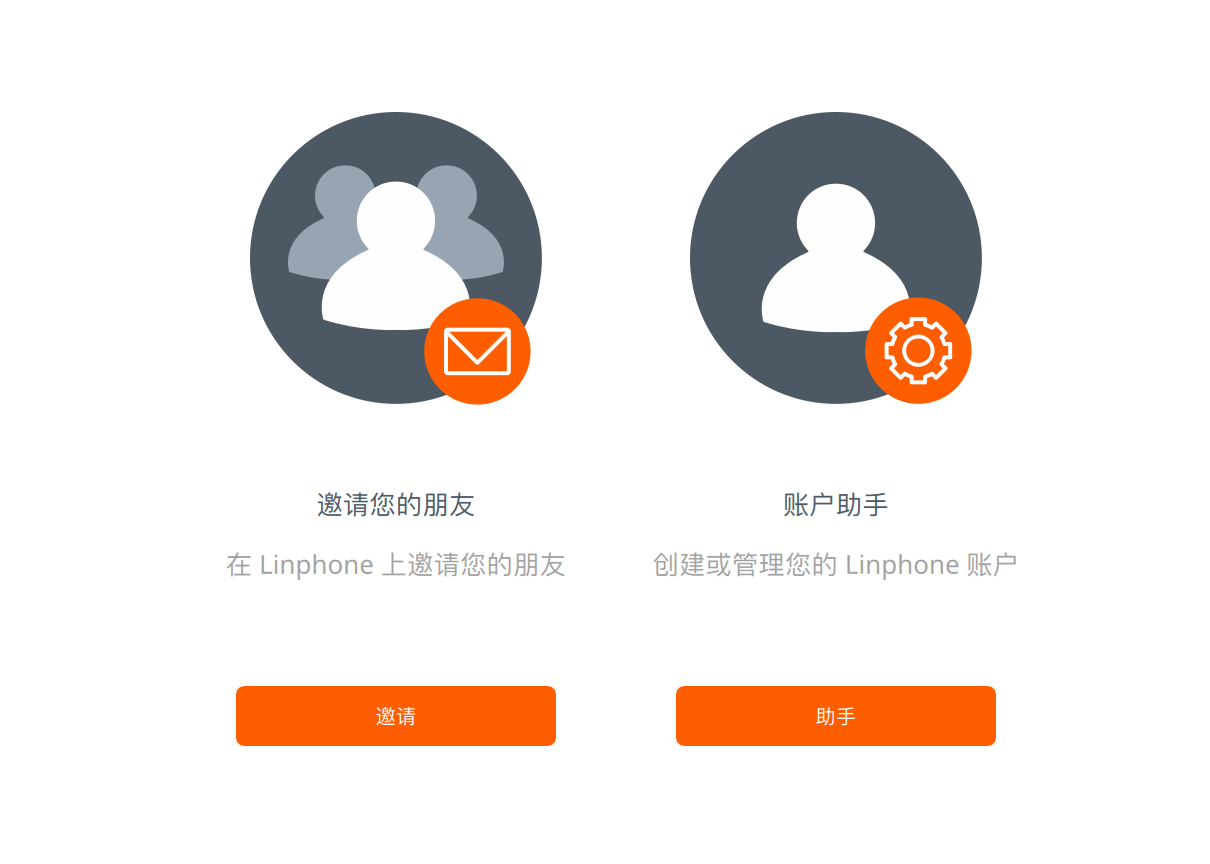

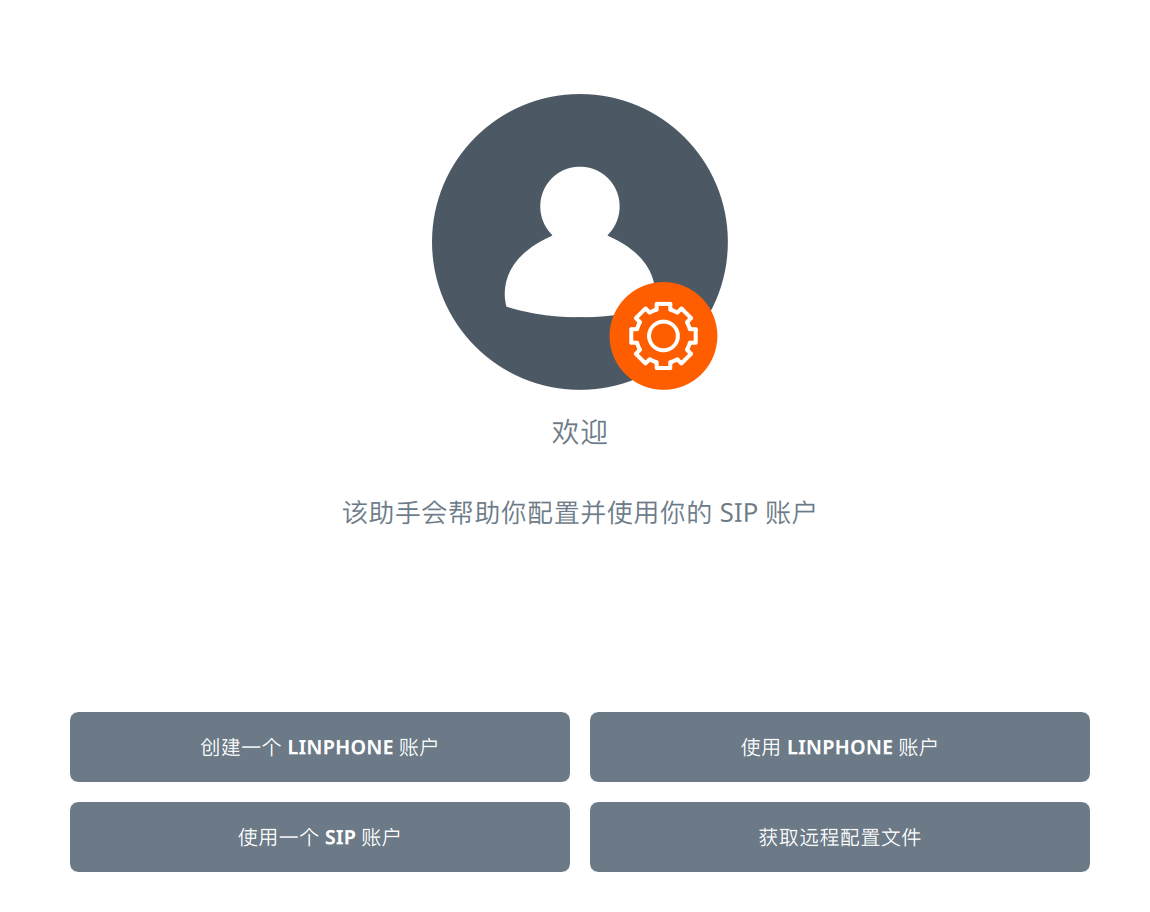

选择助手

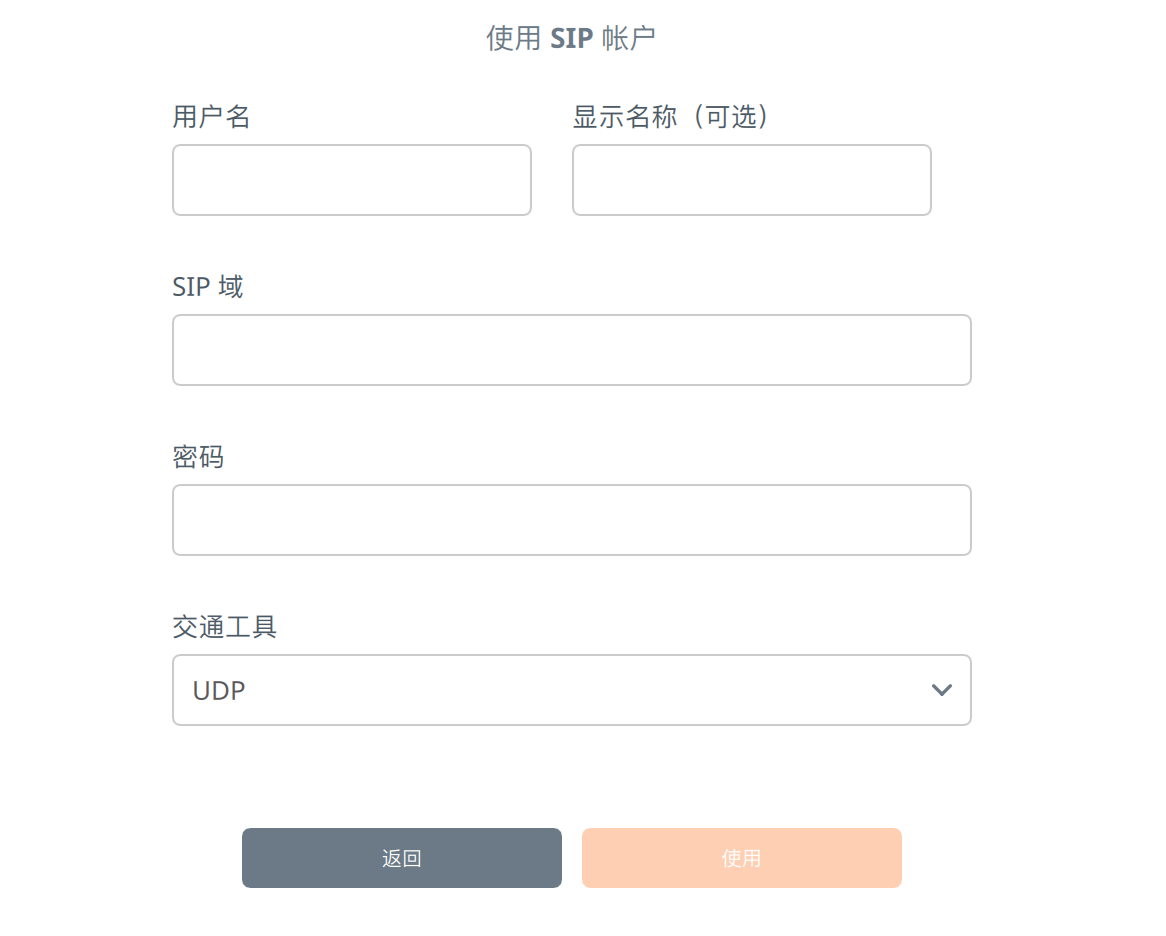

使用sip账户

查看注册信息

  1. > sofia status profile internal reg
  3. Registrations:
  4. =================================================================================================
  5. Call-ID:        sR6S-T8urr
  6. User:           1000@192.168.0.3
  7. Contact:        "1000" <sip:1000@114.251.166.156:10269;transport=udp>
  8. Agent:          Linphone Desktop/4.2.2 (macOS 10.15, Qt 5.14.2) LinphoneCore/4.4.0-13-gc99cb9c88
  9. Status:         Registered(UDP)(unknown) EXP(2020-11-18 11:17:17) EXPSECS(2725)
  10. Ping-Status:    Reachable
  11. Ping-Time:      0.00
  12. Host:           JD
  13. IP:             114.251.166.156
  14. Port:           10269
  15. Auth-User:      1000
  16. Auth-Realm:     114.67.95.29
  17. MWI-Account:    1000@192.168.0.3
  19. Total items returned: 1
  20. =================================================================================================

查看5060 端口占用情况

  1. lsof -i udp:5060
  2. COMMAND   PID    USER   FD   TYPE             DEVICE SIZE/OFF NODE NAME
  3. linphone 1325 baxiang   32u  IPv6 0xd2700171f2ffb53b      0t0  UDP *:sip

originate

FreeSWITCH中使用originate命令发起一次呼叫

  1. originate user/1000 &echo

呼叫字符串

“user/1000”称为呼叫字符串（Dial String，有时也叫CallURL）。“user”是一种特殊的呼叫字符串，在后面我们还会看到其他的呼叫字符串。

外呼SIP网关

如果你在某个运营商拥有SIP账号，你就可以配置上拨打外部电话了。该SIP账号（或提供该账号的设备）在 FreeSWITCH 中称为SIP网关（Gateway）。添加一个网关只需要在 etc/freeswitch/sip_profiles/external/ 创建一个XML文件，名字可以随便起，如gw1.xml。

  1. <gateway name="gw1">
  2.     <param name="realm" value="SIP服务器地址，可以是IP或IP:端口号"/>
  3.     <param name="username" value="SIP用户名"/>
  4.     <param name="password" value="密码"/>
  5.     <param name="register" value="true" />
  6. </gateway>

如果你的SIP网关还需要其它参数，可以参阅同目录下的 example.xml，但一般来说上述参数就够了。你可以重启 FreeSWITCH，或者执行以下命令使用之生效。

  1. freeswitch@acs> sofia profile external rescan reloadxml

然后显示一下状态：

  1. freeswitch@acs > sofia status

如果显示 gateway gw1 的状态是 REGED ，则表明正确的注册到了网关上。你可以先用命令试一下网关是否工作正常：


Originate Call without Registration

  1. /usr/local/freeswitch/bin/fs_cli -x "originate {sip_auth_username=908504300006,sip_auth_password=Ytungftr54ey7}sofia/external/905999999999@0.0.0.0 &echo"

日志追踪

  1. sofia profile external siptrace            on
  2. sofia profile internal siptrace            on
