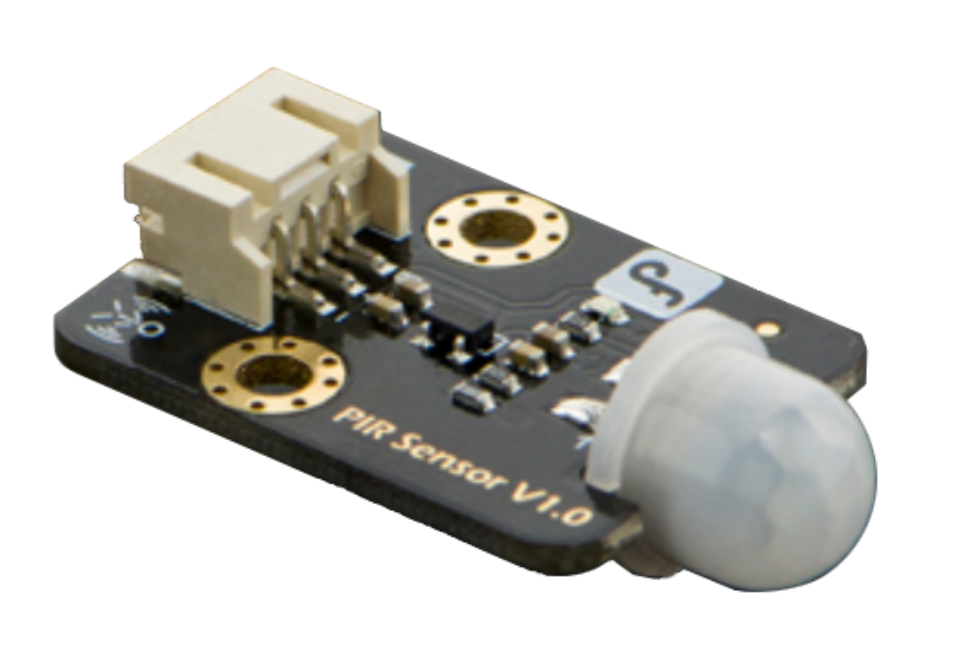

传感器介绍

红外热释电运动传感器能检测运动的人或动物身上发出的红外线，输出开关信号，可以应用于各种需要检测运动人体的场合。采用数字一体化集成人体热释电红外探头，具有体积小、可靠性高、功耗低、外围电路简单等特点。

性能参数

  • 输入电压：3.3~5V，最大6V
  • 工作电流：15uA
  • 工作温度：-20~85℃
  • 输出电压：高电平3V，低电平0V
  • 输出延迟时间（高电平）：2.3~3秒左右
  • 感应角度：100°
  • 感应距离：7米
  • 输出指示灯：高电平点亮
  • 输出引脚极限电流：100mA
  • 连线接口：PH2.0-3
  • 模块尺寸：30mm×22mm

    硬件连接

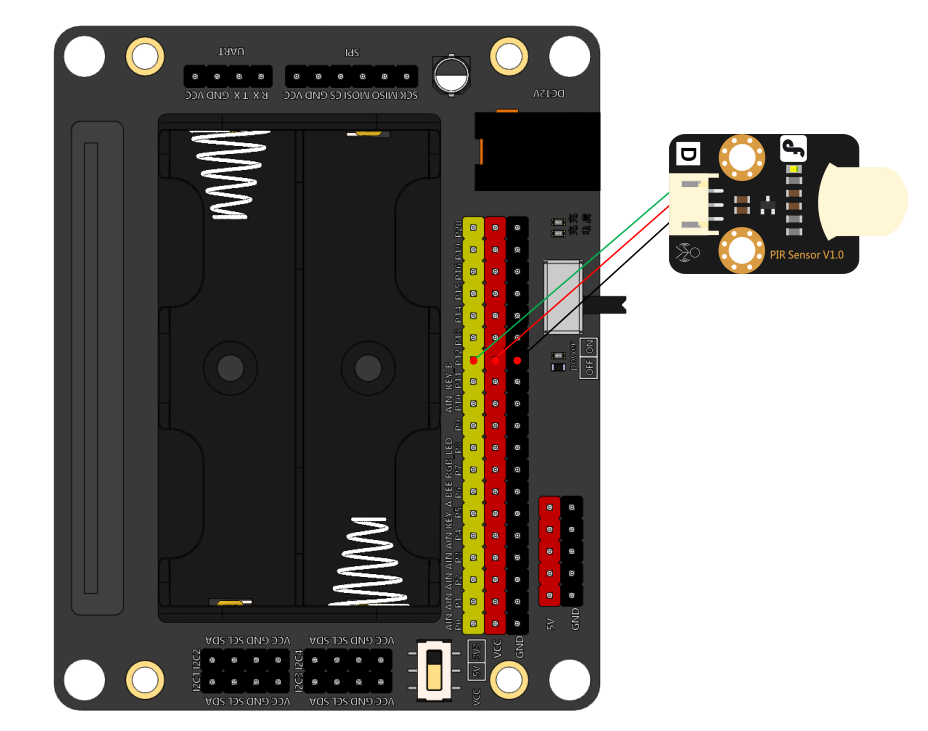

    可以连接到P8、P9、P12、P13、P14、P15、P16接口，红外接红插座，黑线接黑色插座，绿线接黄色插座。此处以P12为例的接线图如下：

    积木块介绍

    检测到人返回True，否则返回False；端口对应硬件，可选择P8、P9、P12、P13、P14、P15、P16

    示例程序

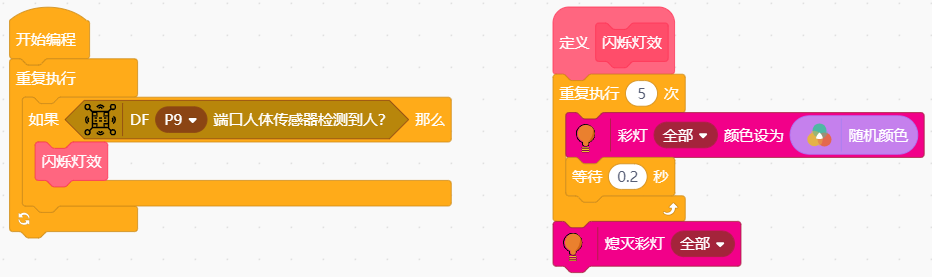

    下面程序展示了红外热释电运动传感器检测到人体时，大师兄人工智能板RGB灯闪烁，程序如下：
