传感器介绍

超声波测距，其可提供2cm-250cm的非接触式距离测试功能，测试精度可高达3mm，2cm盲区。模块包括超声波发射器、接收器与控制电路。可加入多种测试距离的项目中。


性能参数

  • 工作电压：DC 3.3V-5V
  • 超声波发射频率：40kHz
  • 感应距离：2cm-250cm（测量平整墙面）
  • 探测精度：3mm±1%
  • 外形尺寸：124040mm

    硬件连接

    将PH2.0转杜邦头的连接线插在模块上，黑色线接电源负极（GND），接金手指转换接口的任意一个黑色插座，红色线是电源正极（VCC），接金手指转换接口的任意一个红色插座上，蓝色线为Trig，绿色线是Echo，Trig和Echo可以连接到P8、P9、P12、P13、P14、P15、P16接口任意两个引脚上，并且在编程使用相关积木块时进行选择。

    积木块介绍(暂无）

    1.返回超声波检测到的距离，单位cm。返回0-200
    2.判断超声波检测到的距离返回，返回布尔值

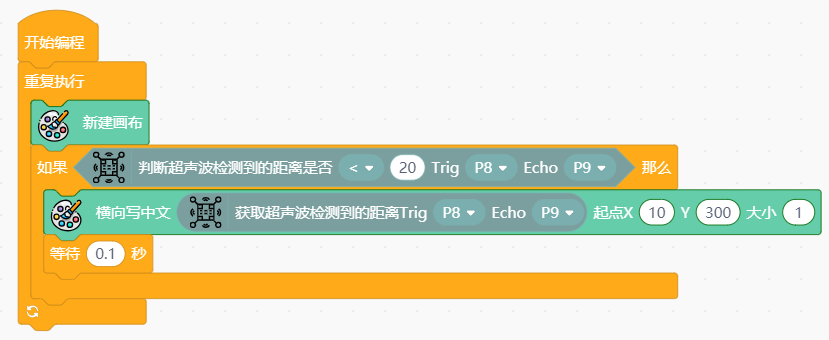

    使用示例
