传感器介绍

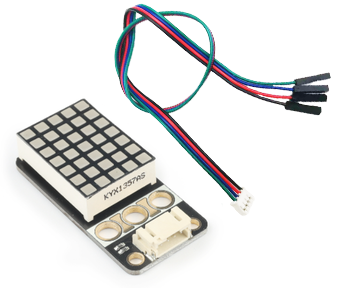

5*7点阵模块，采用专用驱动芯片TM1637驱动5x7点阵。点阵显示模块加入项目中，通过控制每个像素点亮灭，显示各种DIY图案，实现创意显示。

性能参数

  • 工作电压：DC 3.3~5V
  • 信驱动IC：类I2C通信
  • 通信方式：2线串行传输协议通讯
  • 亮度等级：8级亮度可调
  • 点阵规格：5x7红色，共阴极（1357AS）

    硬件连接

    将PH2.0转杜邦头的连接线插在模块上，黑色线接电源负极（GND），接金手指转换接口的任意一个黑色插座，红色线是电源正极（VCC），接金手指转换接口的任意一个红色插座上，蓝色线为CLK，绿色线是DIO，CLK和DIO可以连接到P8、P9、P12、P13、P14、P15、P16接口任意两个引脚上，并且在编程使用相关积木块时进行选择。

    积木块介绍(暂无）

    1.点阵屏设置：点阵屏为5行3列，积木块以行来设置
    备注：显示出错时，检查端口选择是否和插线一致
    2.点亮点阵屏，与点阵屏设置积木块结合使点阵屏显示各种图案
    3.清空点阵屏的状态

    使用示例
