传感器介绍

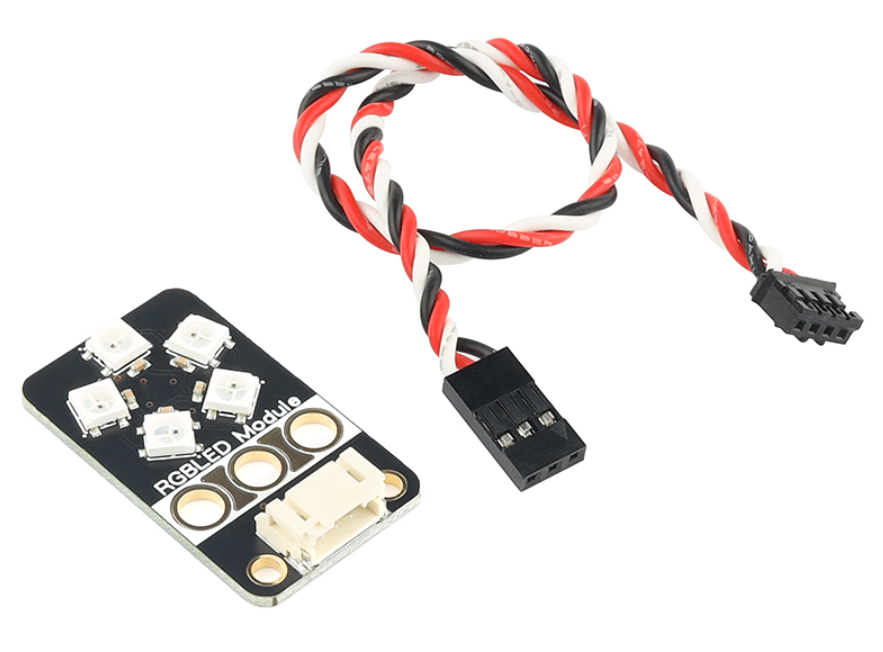

全彩LED模块，采用5颗 WS2812（RGB全彩高亮LED）设计制作。WS2812是一个集控制电路与发光电路于一体的智能外控LED光源，每个像素点的三基色颜色可实现256级亮度显示，完成16777216种颜色的全真色彩显示，扫描频率不低于400Hz/s，内置上电复位和掉电复位电路。串行级联接口，能通过一根信号线完成数据的接收与解码。可以用于彩色提示灯等。

性能参数

  • 工作电压：DC 3.3V-5V
  • 色彩显示：16777216种颜色的全真色彩显示
  • 亮度调节：256级亮度调节
  • 扫描频率：>=400Hz/s
  • 数据传输速率：800Kbps
  • 接口类型：PH2.0-4P

    硬件连接

    可以连接到P8、P9、P12、P13、P14、P15、P16接口，红外接红插座，黑线接黑色插座，白线接黄色插座。

    积木块介绍

    1.设置灯环的亮度，可以不设置使用默认亮度

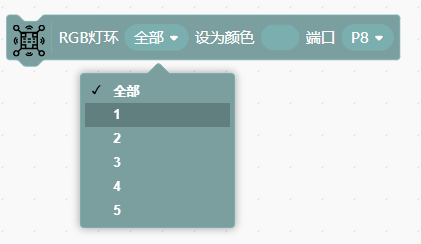

    2.设置灯环的灯的颜色，可以设置特定灯或者把所有灯设置为相同颜色。颜色需要通过拼接颜色积木块设置
    3.一次性设置RGB灯环每个灯的颜色
    4.熄灭LGB灯环颜色，可以熄灭全部或者特定灯

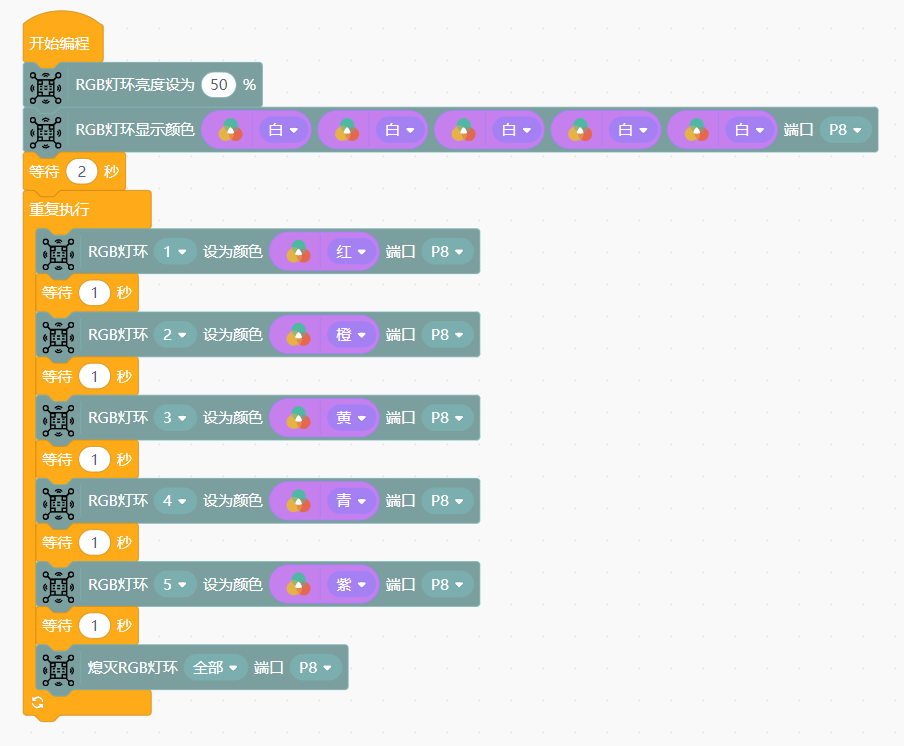

    使用示例
