传感器介绍

红外遥控是我们生活中常见的遥控方式。你每天使用的电视遥控器和空调遥控器都是使用这个原理。运用masterbrother搭建红外遥控设备也非常简单。你只需一个红外接收器（接收信号）、遥控器（发射信号）和masterbrother控制器（控制特定的设备）就可以实现了。
IR Receiver Module是一款38KHz红外线接收传感器，可接收标准38KHz调制的遥控器信号，通过对masterbrother控制器进行编程，即可实现对遥控器信号的解码操作。和Arduino、IR Transmitter Module配合使用可实现红外无线通讯。image.png

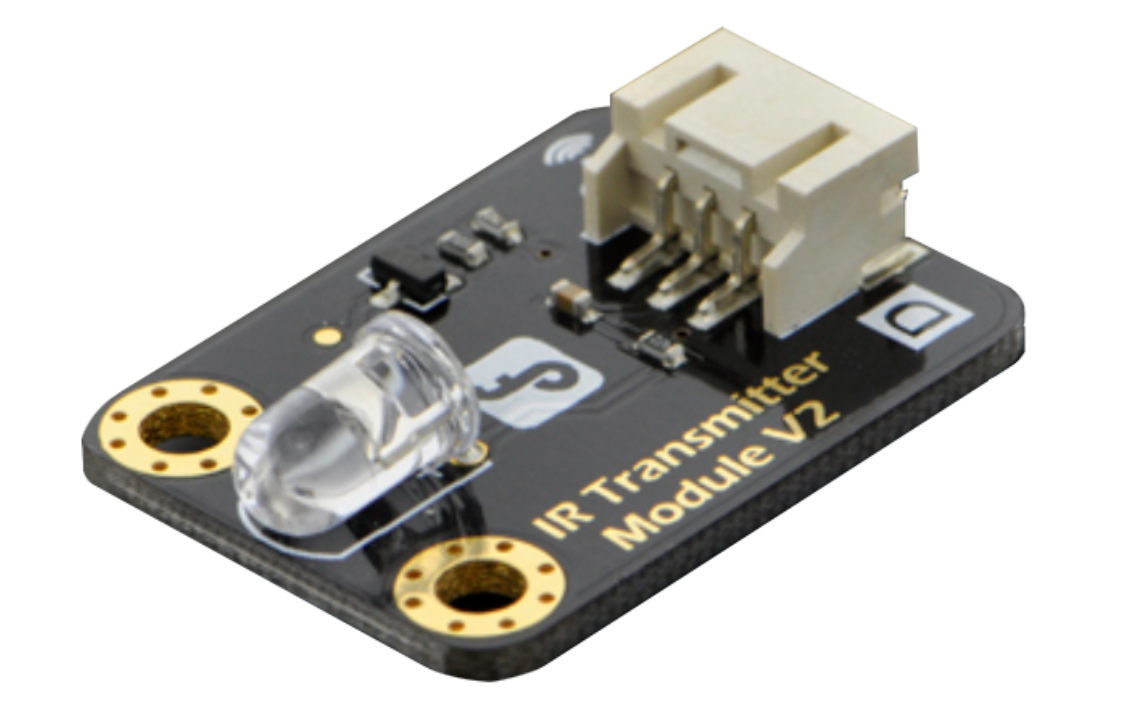

数字38KHz红外发射传感器

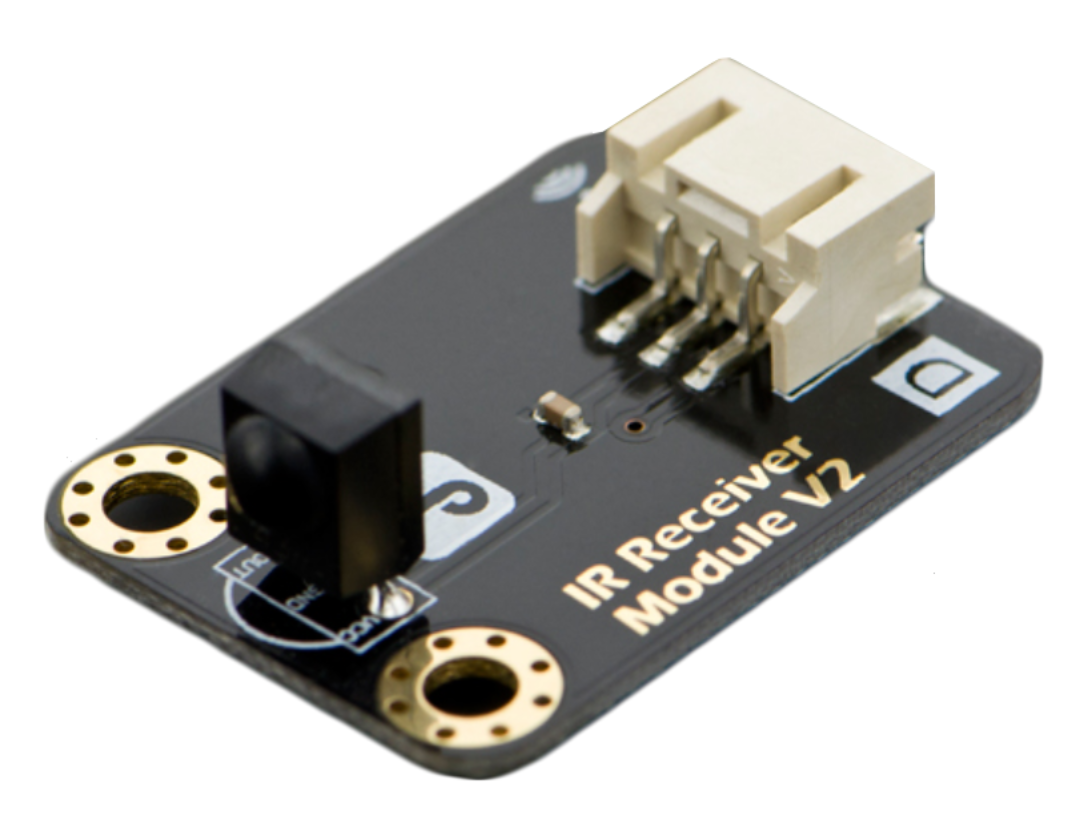

数字38KHz红外接收传感器

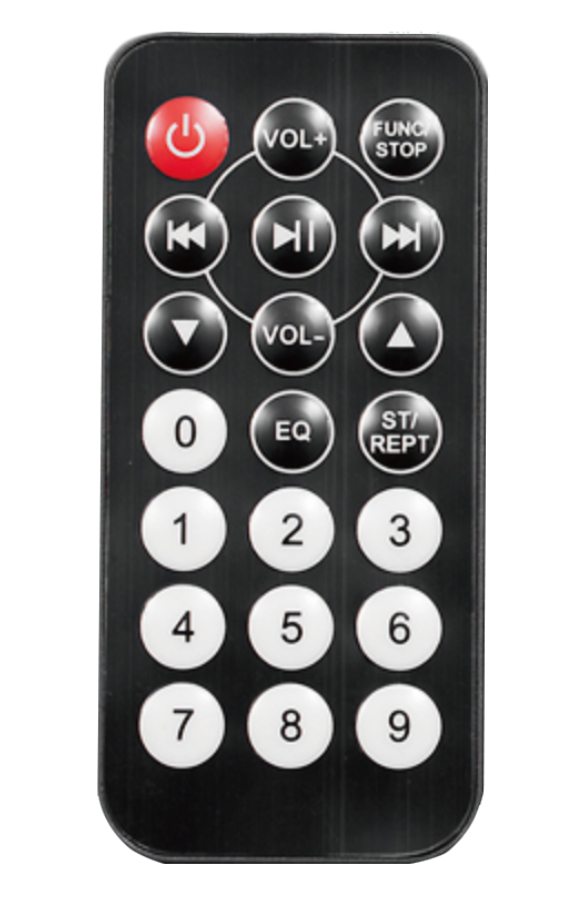

数字38KHz红外发射遥控器

性能参数

数字38KHz红外发射/接受传感器

  • 工作电压：5V
  • 调制频率：38KHz
  • 平面尺寸：25x20mm
  • 安装孔距：14mm
  • 接口类型：PH2.0-3

  • 信号类型：数字信号

    数字38KHz红外发射遥控器

  • 红外接收模块供电：5V

  • 遥控器具有21个按键，数字0-9、电源、音量等；
  • 采用优质CR2025环保纽扣电池，容量达160mah；
  • 发射距离：8m以上（具体和周围环境、接收端的灵敏度等因素有关)；
  • 有效角度：60度；
  • 面贴材料：0.125mmPET，有效寿命2万次；
  • 静态电流3-5uA,动态电流3-5mA。

    硬件连接

    暂无

    积木块介绍

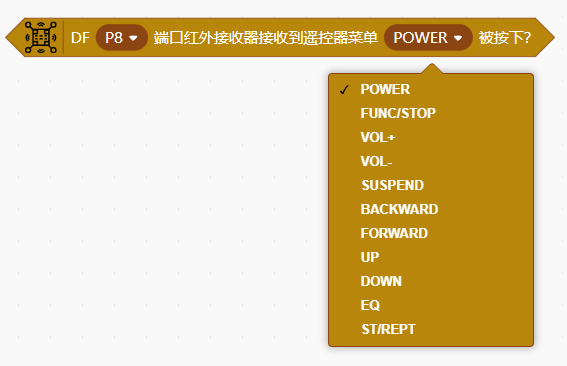

    1.遥控器菜单类按键检测判断，检测到返回True，否则返回False

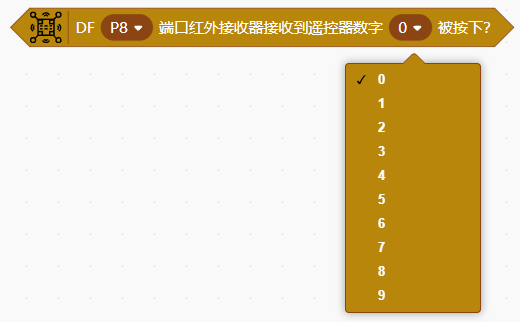

    2.遥控器数字类按键检测判断，检测到返回True，否则返回False

    示例程序

    下面程序展示了，将接收红外遥控器的按键，并在屏幕上显示按键对应的名称，程序如下：

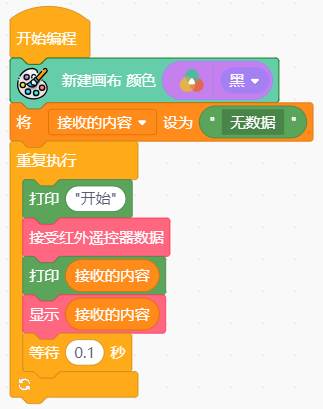

    主程序

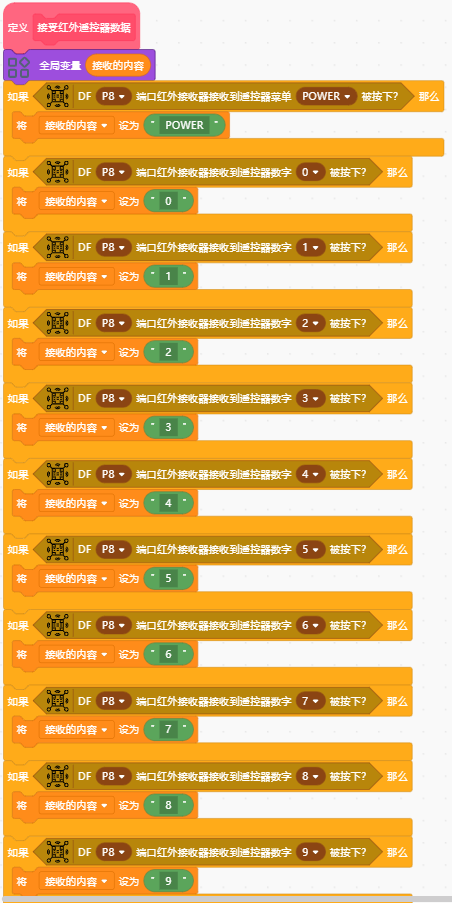

    接收红外遥控器数据的自定义积木块

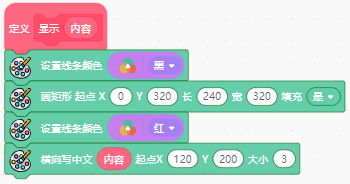

    屏幕显示自定义积木
