（一）大体分类

参考:
https://www.devdoc.cn/activiti-table-summary.html

流程实例通过Activiti引擎进行流程的过程数据都会持久化到数据库中,这里支持多种常见的关系型数据库,比如MySQL Oracle 等等

 act_evt_log日志记录表

act_evt_log 这个表是日志记录的表.

 ACTGE*

ACTGE* : “GE”代表“General”（通用），用在各种情况下；

（一）act_ge_bytearray通用的流程定义和流程资源

二进制数据表，存储通用的流程定义和流程资源

用来保存部署文件的大文本数据。
保存流程定义图片和xml、Serializable(序列化)的变量,即保存所有二进制数据，特别注意类路径部署时候，不要把svn等隐藏文件或者其他与流程无关的文件也一起部署到该表中，会造成一些错误（可能导致流程定义无法删除）。

（二）act_ge_property系统相关属性

属性数据表。存储这个流程引擎级别的数据。

 ACTHI*

ACTHI* : “HI”代表“History”（历史），这些表中保存的都是历史数据，比如执行过的流程实例、变量、任务，等等。Activit默认提供了4种历史级别：
Ø none: 不保存任何历史记录，可以提高系统性能；
Ø activity：保存所有的流程实例、任务、活动信息；
Ø audit：也是Activiti的默认级别，保存所有的流程实例、任务、活动、表单属性；
Ø full：最完整的历史记录，除了包含audit级别的信息之外还能保存详细，例如：流程变量。
对于几种级别根据对功能的要求选择，如果需要日后跟踪详细可以开启full。

（一）act_hi_actinst历史的流程实例

历史活动信息。这里记录流程流转过的所有节点，与HITASKINST不同的是，taskinst只记录usertask内容,如果有一行数据的end_time字段没有值,说明这行记录对应的流程还没有结束.

1. 每次进行流程节点审批的时候,会往这个表里面插入一条数据,此时END_TIME字段为null
2. 进行节点流程审批会修改当前相同流程实例id的上一个节点的那行的修改时间等等字段

（二）act_hi_attachment历史的流程附件

（三）act_hi_comment历史的说明性信息

历史审批意见表

（四）act_hi_detail历史的流程运行中的细节信息

历史详情表：流程中产生的变量详细，包括控制流程流转的变量，业务表单中填写的流程需要用到的变量等。

备注：VARTYPE类型说明: jpa-entity、boolean、bytes、serializable(可序列化)、自定义type(根据你自身配置)、 CustomVariableType、date、double、integer、long、null、short、string

（五）act_hi_identitylink 历史流程人员表

任务参与者数据表。主要存储历史节点参与者的信息

进行流程节点审批的时候,这个表里面会插入一条数据.

（六）act_hi_procinst历史的流程实例信息(核心表)

历史的流程实例,可以通过流程实例id从这个表里面找数据

在新启动一条流程实例的时候,这个表里面会插入一条数据,但是如果这个流程实例没有结束的话,ENDTIME这个字段为null,如果这个流程实例已经结束了,ENDTIME就会有结束时间

最后一次流程节点审批会修改这个表的数据,修改时间啥的

（七）act_hi_taskinst 历史的任务实例信息(核心表)

启动一个新的流程实例的时候,这个表会多出一条数据出来,可以根据STARTTIME字段来查看哪条数据是最新添加的,此时ENDTIME为null

每次进行流程节点审批的时候这个表也会插入一条数据,同时修改相同流程实例id的上一个流程节点那条数据.


任务实例

（八）act_hi_varinst历史的流程运行中的变量信息

启动的一个新的流程实例之后这个表会多 数据,

 ACTID*

ACTID* : “ID”代表“Identity”（身份），这些表中保存的都是身份信息，如用户和组以及两者之间的关系。如果Activiti被集成在某一系统当中的话，这些表可以不用，可以直接使用现有系统中的用户或组信息；

（一）act_id_group用户组表

用来存储用户组信息。

（二）act_id_info用户扩展信息表

用户扩展信息表。

（三）act_id_membership保存用户分组信息表

用来保存用户的分组信息

（四）act_id_user 用户信息表

 act_procdef_info

act_procdef_info 这个表是流程定义信息的具体内容的表.

 ACTRE*

ACTRE* : “RE”代表“Repository”（仓库），这些表中保存一些‘静态’信息，如流程定义和流程资源（如图片、规则等）；

（一）act_re_deployment部署单元信息

流程部署完了相关部署信息都会保存在这个表里面

用来存储部署时需要持久化保存下来的信息

（二）act_re_model模型信息

创建流程的设计模型时，保存在该数据表中。

（三）act_re_procdef已部署的流程定义

业务流程定义数据表。此表和 ACT_RE_DEPLOYMENT 是多对一的关系，即，一个部署的bar包里可能包含多个流程定义文件， 每个流程定义文件都会有一条记录在 ACT_REPROCDEF 表内，每个流程定义的数据，都会对于 ACT_GE_BYTEARRAY 表内的一个资源文件和 PNG 图片文件。和 ACT_GE_BYTEARRAY 的关联是通过程序用ACT_GE_BYTEARRAY.NAME 与 ACT_RE_PROCDEF.NAME 完成的，在数据库表结构中没有体现。

 ACTRU*

ACTRU* : “RU”代表“Runtime”（运行时），这些表中保存一些流程实例、用户任务、变量等的运行时数据。Activiti只保存流程实例在执行过程中的运行时数据，并且当流程结束后会立即移除这些数据，这是为了保证运行时表尽量的小并运行的足够快；

（一）act_ru_event_subscr运行时事件

（二）act_ru_execution运行时流程执行实例

核心，我的代办任务查询表,是流程实例的执行表,记录当前流程实例的执行情况 , 如果有实例正在跑的话,会在这个表里面有记录,这个表有个businesskey. 如果流程实例跑完了,在这个表里面对应这个流程实例的那条记录将会被删除掉.


当你执行runtimeService.startProcessInstanceByKey方法启动一个流程实例的时候,这个表会多若干条记录,

每次进行流程审批的时候会更新这个表的相关信息.

1．并行流程的表关系分析

当你的流程图为单向的时候则EXECUTIONID和PROC_INST_ID是一样的




这个对应的EXECUTION数据为：

这个图就描述的很清楚了。
10000001020315 记录为主流程，实例ID都为10000001020315，分支流程实例的父ID为10000001020315。

PROC_INST_ID：一个流程实例不管有多少条分支实例，这个ID都是一致的。
BUSINESSKEY:这个为业务主键，主流程才会使用业务主键，另外这个业务主键字段在表中有唯一约束。
PARENTID：这个记录表示父实例ID，如上图，同步节点会产生两条执行记录，这两条记录的父ID为主线的ID。
ACTID：表示流程运行到的节点，如上图主实例运行到ANDGateway1 节点。两个子实例运行到UserTask1,UserTask2节点。
ISACTIVE : 是否活动流程实例，比如上图，主流程为非活动实例，下面两个为活动实例，如果UserTask2完成，那么这个值将变为0即非活动。
ISCONCURRENT:是否并发。上图同步节点后为并发，如果是并发多实例也是为1。

（三）act_ru_identitylink运行时用户关系信息

启动一个新的流程实例之后,会往这个表里面多插入一条数据,
进行任务审批的时候会往这个表里面插入一条数据.

主要存储当前节点参与者的信息,任务参与者数据表。

（四）act_ru_job运行中的任务

运行时定时任务数据表
定时任务都存储在act_ru_job表中，时间到了就会执行，如果我想修改定时任务的属性或者删除的话可以使用managementService中的方法

（五）act_ru_task 运行时任务

运行时任务节点表(只有一条记录,查询速度是最快的.)

进行任务节点审批的时候,这个表会新增一条数据,同时可能会删除当前流程id相同的同时REV_版本号为上一个的那条数据

（六）act_ru_variable运行时变量表

启动一个新的流程实例之后,会往这个表里面插入若干条数据,应该是取决于这个新的流程实例的数量来决定的.

运行时流程变量数据表, 设置流程变量的时候这里会有数据,可以从这里查询出来这个流程的是谁发起的,现在该谁审批了

 启动流程实例操作的数据表

SELECT FROM act_ru_execution #流程实例执行表，记录当前流程实例的执行情况

说明：
流程实例执行，如果当前只有一个分支时，一个流程实例只有一条记录且执行表的主键 id 和流程实
例 id 相同，如果当前有多个分支正在运行则该执行表中有多条记录，存在执行表的主键和流程实例
id 不相同的记录。 不论 当前有几个分支总会有一条记录的执行表的主键和流程 实例 id 相同
一个流程实例运行完成，此表中与流程实例相关的记录删除。

SELECT FROM act_ru_task #任务执行表，记录当前执行的任务

说明：启动流程实例，流程当前执行到第一个任务结点，此表会插入一条记录表示当前任务的执行
情况，如果任务完成则记录删除。

SELECT FROM act_ru_identitylink #任务参与者，记录当前参与任务的用户或组



SELECT FROM act_hi_procinst #流程实例历史表

流程实例启动，会在此表插入一条记录，流程实例运行完成记录也不会删除。

SELECT FROM act_hi_taskinst #任务历史表，记录所有任务

开始一个任务，不仅在 act_ru_task 表插入记录，也会在历史任务表插入一条记录，任务历史表的主
键就是任务 id，任务完成此表记录不删除。
SELECT FROM act_hi_actinst #活动历史表，记录所有活动


活动包括任务，所以此表中不仅记录了任务，还记录了流程执行过程的其它活动，比如开始事件、
结束事件。

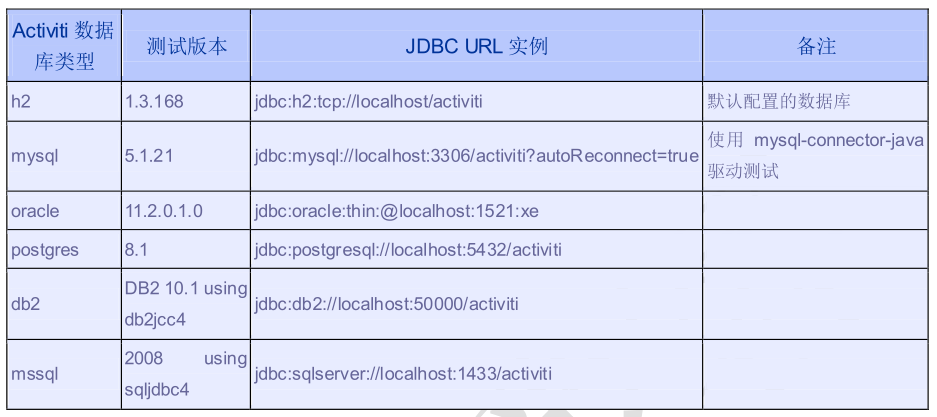

 Activiti支持的数据库
