SpringBoot启动Tomcat

启动入口是ServletWebServerFactory(TomcatServletWebServerFactory子类)#getWebServer方法

启动Tomcat是在启动SpringBoot 的 run方法过程中一起启动的

Tomcat上下文创建方法是SpringApplication#run(java.lang.String…)调用createApplicationContext()方法完成上下文创建(默认是AnnotationConfigEmbeddedWebApplicationContext)


上下文刷新方法是 SpringApplication#run(java.lang.String…)调用到refreshContext方法,调用到refresh方法,最终会调用到AbstractApplicationContext#refresh,然后调用ServletWebServerApplicationContext#onRefresh调用到createWebServer然后调用到getWebServerFactory获取到TomcatServletWebServerFactory工厂,然后调用getWebServer,启动Tomcat容器.



在getWebServer方法内部主要做两件事情，第一件事就是把Connnctor(我们称之为连接器)对象添加到Tomcat中，第二件事就是configureEngine.



阅读Tomcat的getServer()我们可以知道，Tomcat的最顶层是Server,Server就是Tomcat的实例，一个Tomcat一个Server;通过getEngine()我们可以了解到Server下面是Service，而且是多个，一个Service代表我们部署的一个应用，而且我们还可以知道，Engine容器，一个service只有一个；根据父子关系，我们看setHost()源码可以知道，host容器有多个；同理，我们发现addContext()源码下，Context也是多个；addServlet()表明Wrapper容器也是多个，而且这段代码也暗示了，其实Wrapper和Servlet是一层意思。另外我们根据setConnector源码可以知道，连接器(Connector)是设置在service下的，而且是可以设置多个连接器(Connector)。

Tomcat的启动主要是初始化2个核心组件，连接器(Connector)和容器（Container），一个Tomcat实例就是一个Server，一个Server包含多个Service，也就是多个应用程序，每个Service包含多个连接器（Connetor）和一个容器（Container),而容器下又有多个子容器，按照父子关系分别为：Engine,Host,Context,Wrapper，其中除了Engine外，其余的容器都是可以有多个。

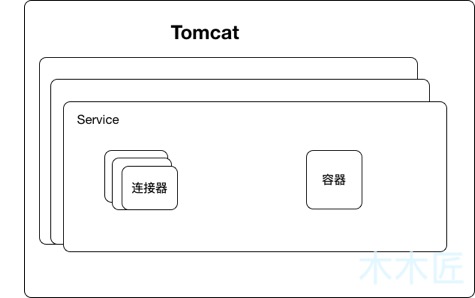

根据上面分析，我们可以小结下： Tomcat主要包含了2个核心组件，连接器(Connector)和容器(Container),用图表示如下：




一个Tomcat是一个Server,一个Server下有多个service，也就是我们部署的多个应用，一个应用下有多个连接器(Connector)和一个容器（Container）,容器下有多个子容器，关系用图表示如下：



Engine下有多个Host子容器，Host下有多个Context子容器，Context下有多个Wrapper子容器。
