一. 项目由来

19年夏天的一次小组头脑风暴会议上，成员们在讨论下半年创新项目时提出了这样一个想法，大致思路是左侧预览，右侧填充数据，数据保存后触发页面更新，为此我们还做了一个类似的DEMO进行演示。因为当时我们已经有Blade模板平台可以使用，所以该项目的优先级被排在了后面，惨遭搁置。
2020年以来因为疫情的原因，我们公司相关的营销业务越来越多，活动形式大同小异，多是单期，而Blade平台只能做到整页定制，无法复用，就导致营销活动占用了更多的开发资源，挤压了其他项目，所以我们就又想起了上面那个想法。我们需要一个能更精细化定制，可自由组合，实时预览，方便使用的模板平台去解决这个问题。

二. 明确需求

2.1 定制的颗粒度

该模板平台的主要使用对象是运营人员，开发人员负责开发组件，所以颗粒度不能太细，否则运营人员的学习成本和开发人员的开发成本都会非常高昂。每个组件最好只能配置少量参数，逻辑全部由开发人员在组件内部实现；

2.2 组件的UI

由于该模板平台生成的页面是 to C 的，所以必须是强UI表现，需由开发人员自己编写，像生成企业OA、后台那种的定制UI组件或者不支持自定义组件的就得PASS掉；

2.3 自由组合

对于这个需求，一般的可视化搭建框架都能实现。由于我们的业务都是面向移动端用户，不像PC那样需要嵌套，所以采用非嵌套组件层级规则，每个组件占宽100%，可调整先后顺序即可；

2.4 实时预览

因为之前的Blade模板平台，只有发布到测试/正式环境才能查看实际配置后的效果，遇到不确定的配置项可能得重发好几次才能符合最终需求。该需求一般的框架都能满足，所以开发排期排到最后。

三. 技术调研

本着不重复造轮子的想法，先调研一下有没有现成的解决方案。

1. amis

amis 是百度开源的一个低代码前端框架，它使用 JSON 配置来生成页面，功能很强大，能实现很多复杂的功能，但是有点不适合我们的业务。amis的目标是 toB 用户，组件很简洁(就是丑)，不适合toC，并且配置项太多，学习成本很高。而我们新的模板发布平台打算是提供给运营人员使用，考虑到运营人员的技术水平约等于无，所以只能PASS，如果后续有后台的需求，我们会考虑用这个。

2. 鲁班H5

鲁班H5是基于Vue2.0开发，通过拖拽的形式，生成页面的工具。它支持自定义组件、脚本系统、拖拽等功能，能满足我们的业务需求，但是对于一些复杂组件要实现自己的编辑器，这点让我们很犹豫。试想一下自己做完一个很复杂的组件，还要去做一个相应的好用的组件属性编辑器，还要考虑各种校验等等一系列问题，令人望而却步。

3. pipeline-page

pipeline-page 是 github 上开源的一套页面可视化搭建框架。它将整个系统分为了三部分：编辑器，实际页面，后台。编辑器通过iframe与实际页面关联，编辑器编辑属性之后发给后台，后台构建页面，刷新之后即可实时预览，通过这种方式
1.实现了编辑器和组件库前端框架的分离；2.实现了编辑器和组件库各组件的分离；3.避免了预览页面的逻辑和样式污染编辑器环境。
这样的方案理论上无论采用什么技术栈，升级组件库前端框架，都可以做到成本最小化。编辑器页面只提供数据，后台负责存储组件信息、组件属性值和页面的数据，渲染页面只需要根据获取的页面和组件数据进行展示，三者解耦。另外pipeline-page 采用了 JSON Schema 的方案来实现组件属性表单的生成，并且带有校验，不用再考虑去写编辑器了，完美解决了 鲁班H5 的痛点。
看到 pipeline-page 之后就没有再去调研其他的可视化搭建框架了，这套方案的架构十分适合我们的业务，但是它的实现不太符合我们现有的业务，于是我们决定按照 pipeline-page 的思想，根据花椒前端的实际情况自己实现一套。

四. 技术架构

花椒低代码可视化编辑平台也是分为三个部分: 前端，服务端，组件库+预览页。

4.1 前端部分

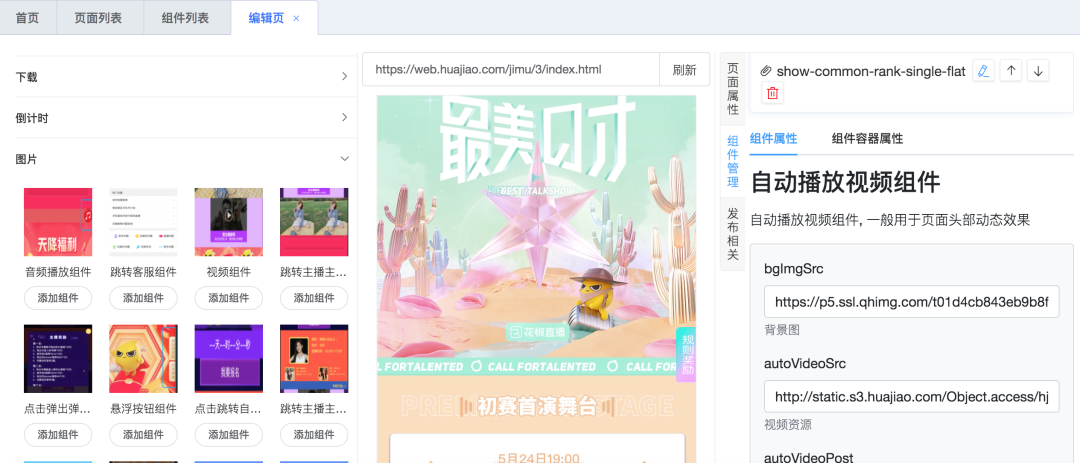

前端采用的是D2Admin的模板搭建了一个简易的管理系统，根据花椒自己的实际业务增加了团队管理，站点管理（预埋，还未实现），页面管理，组件分类等功能。在编辑页面我们在左侧按照不同分类展示组件，点击可弹出浮层介绍组件详情，方便运营同学了解使用方法，点击添加即可在中间预览区看到组件；右侧为属性编辑区，组件的逻辑和样式由组件内部封装，前端部分通过组件信息中的 JSON Schema 去渲染表单，运营人员根据开发人员提供的简单的预设属性来填入信息即可。使用组件搭建出一套活动页面，例子: [https://web.huajiao.com/jimu/3/index.html](https://web.huajiao.com/jimu/3/index.html)。

低代码可视化编辑平台的设计与实践 - 图1编辑页

前端部分与 pipeline-page 不同的是我们在编辑组件属性时，不仅将组件及页面信息发送给后台服务端，而且同时将这些信息通过 window.postMessage 的方式传输给iframe中的预览页；预览页本身集合了所有业务组件，收到信息后通过 动态组件 的方式实时渲染，方便了使用人员及时看到配置后的效果，不需要后台构建，比 pipeline-page 的预览更加快速及时。所以在页面未发布之前，不会生成真正的页面，它只是存在服务器端中的一段数据。
低代码可视化编辑平台的设计与实践 - 图2

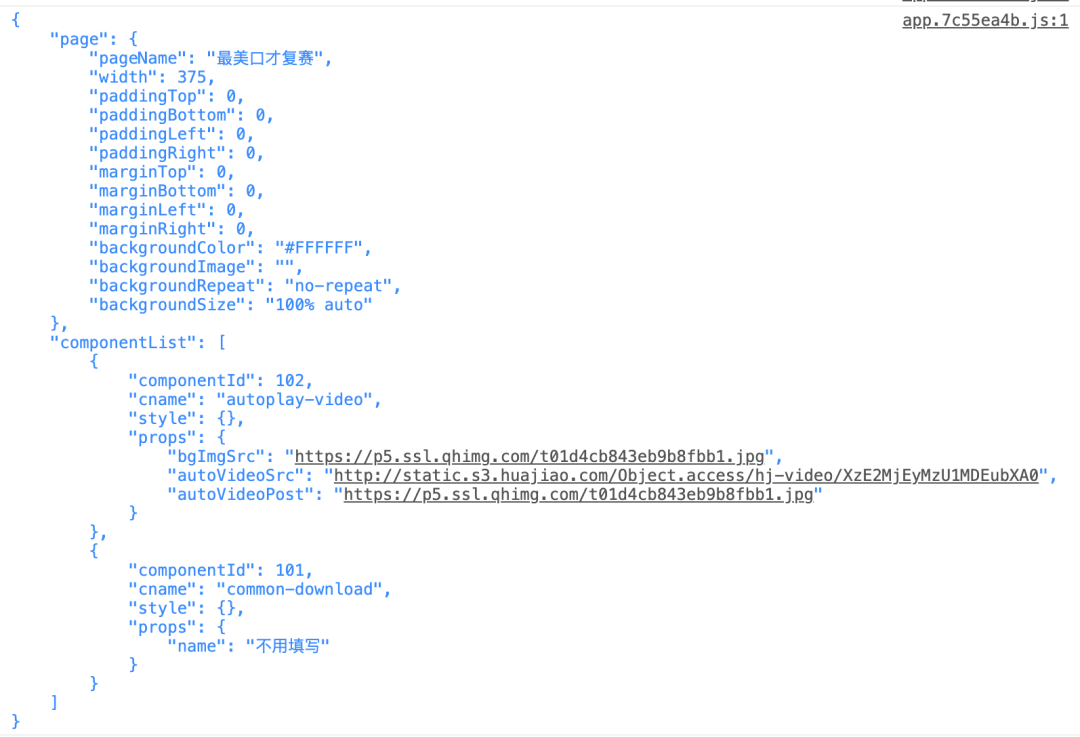

其中 page 字段是对页面本身的一些描述信息，componentList存储的是页面使用的组件中的数据，预览页使用 cname 指定渲染的组件，style 字段为组件容器的样式（用于调整组件的显示区间等不影响组件功能的样式），props 就是组件根据业务需求需要填入的属性值(VUE Compoent中的props字段需要传入的值)。

4.2 服务端部分

服务器负责存储前端提交的组件数据、页面数据以及组件信息，在收到用户发起的发布请求后，通过调用gitlab的API来触发pipeline构建和发布页面。
技术架构：
1.node框架基于可维护可扩展的考虑，采用的是nestjs框架。2.使用管道、DTO验证参数，摒弃if-else，使参数验证更加优雅。3.用户注册登录是基于passport-jwt实现，再配合nest的路由守卫方便进行用户信息的验证。4.使用typeorm连接数据库，可以让前端专注于业务逻辑，不用过度担心数据存储。

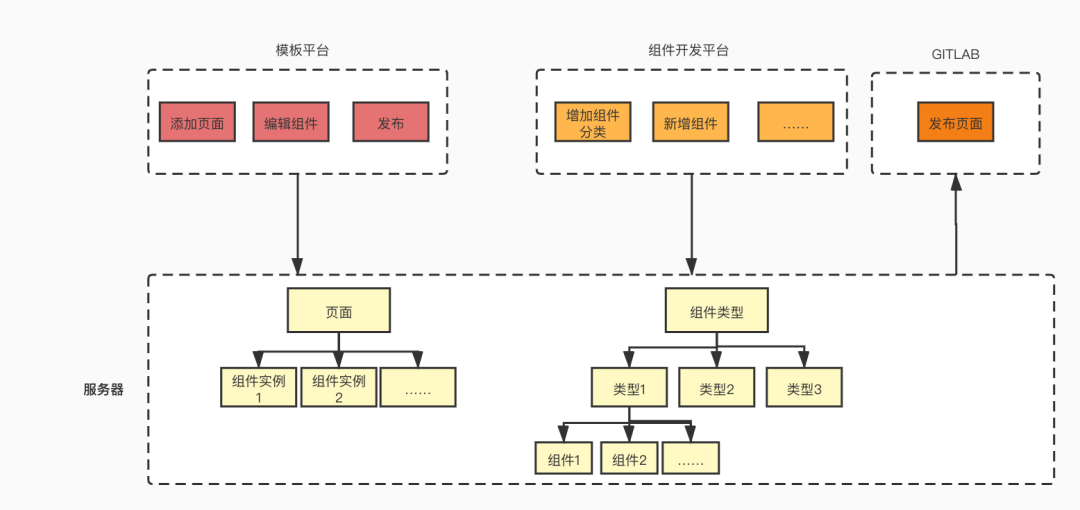

服务器在以上技术的基础上，实现了和各个平台的联动。详情如下
低代码可视化编辑平台的设计与实践 - 图3

4.3 预览+编译部分

我们的实现方案和 pipeline-page 最大的不同就是在 预览+编译部分，我们觉得 pipeline-page 方案关于组件这部分太过割裂，使用起来不顺畅，用户还需要打包并将资源转移到 pipeline-resources 中，所以我们依托花椒的GITLAB CI/CD 实现了一套”预览+编译”功能。

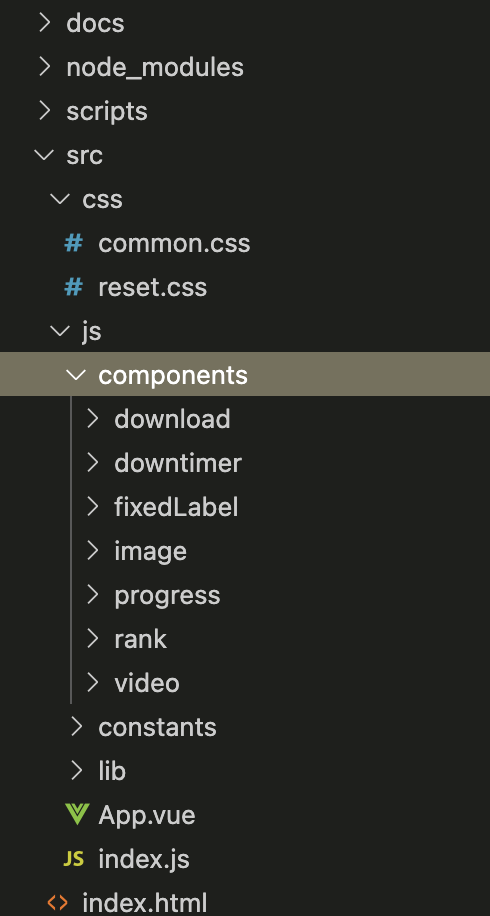

组件库目录结构:
低代码可视化编辑平台的设计与实践 - 图4
组件库和平时开发的单页项目没有任何区别，开发人员切新分支后在 components/xxx 分类目录下添加组件，组件可以引用公共资源。

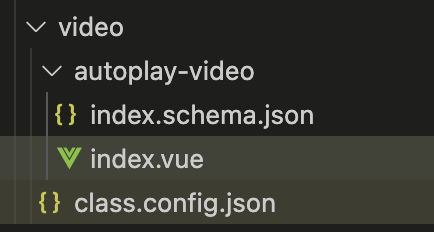

分类的目录结构
低代码可视化编辑平台的设计与实践 - 图5
class.config.json 标识子分类信息

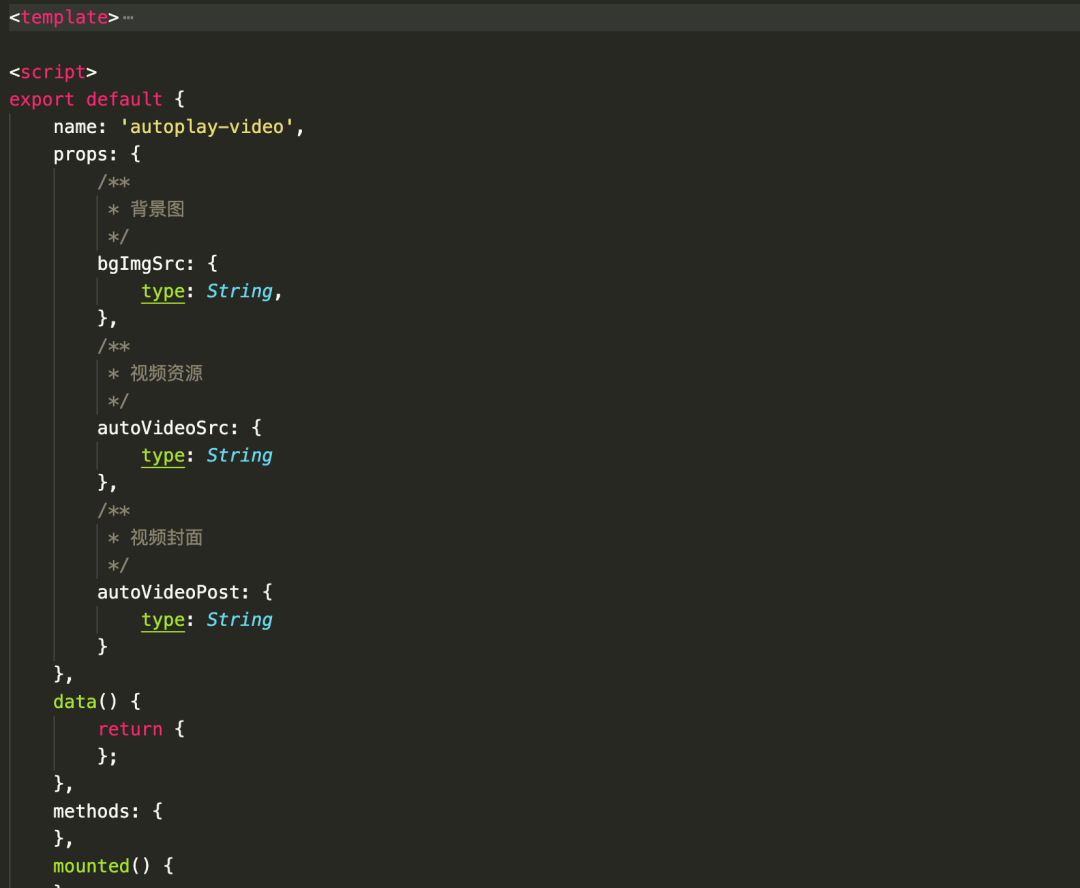

autoplay-video/index.vue 为模板文件
低代码可视化编辑平台的设计与实践 - 图6
这个和平常开发一个业务组件是没有任何区别的，props 中标明了组件所需数据，每个属性上面必须写好注释，因为我们写了一个脚本工具，执行 yarn generate:schema 命令即可将 props 通过脚本自动转化为渲染表单的JSON Schema => autoplay-video/index.schema.json， 当然这个文件开发人员也可以选择不自动生成，自己手写也可以；
然后开发人员在 constants/devConfig.js 中编辑 componentList 即可实现本地调试；
低代码可视化编辑平台的设计与实践 - 图7
开发测试完毕之后合并到master分支，此时通过CI执行添加组件脚本 node scripts/updateComponent.js，将组件信息提交给服务端，对开发流程无侵入，和平时开发无区别。

  2. components_update:
  3.     image: registry.huajiao.com/gitlab-ci/dplt-core:0.1.5
  4.     stage: components_update
  5.     script:
  6.         - node scripts/updateComponent.js
  7.     only:
  8.         changes:
  9.             - src/js/components/**/*
  10.         refs:
  11.             - master
  12.     except:
  13.         - triggers

添加组件之后需要将新的组件集合到预览页中，同样是通过CI文件执行新的脚本构建和发布新的预览页。

  1. build_preview:
  2.     stage: build
  3.     script:
  4.         - PREVIEW_MODE=true yarn build
  5.     artifacts:
  6.         name: "$CI_COMMIT_SHA" # 每次提交一个功件
  7.         paths:
  8.             - dist
  9.         when: on_success
  10.     only:
  11.         refs:
  12.             - master
  13.     except:
  14.         - triggers
  16. deploy_preview:
  17.     image: registry.huajiao.com/gitlab-ci/dplt-core:0.1.5
  18.     stage: deploy
  19.     dependencies:
  20.         - build_preview
  21.     script:
  22.         - PREVIEW_MODE=true node scripts/deploy.js
  23.     only:
  24.         refs:
  25.             - master
  26.     except:
  27.         - triggers

待发布完毕之后，在编辑器页面调用新组件的时候就可以显示出来了。

  1. if(PREVIEW_MODE === 'true') {
  2.         window.addEventListener("message", (event) => {
  3.             console.log('onMessage', event.data);
  4.             if(
  5.                 typeof event.data === 'string'
  6.                 && event.data !== ''
  7.             ) {
  8.                 const message = JSON.parse(event.data);
  9.                 if(message.identifier === 'jimu_preview') {
  10.                     if(message.type === 'updateView') {
  11.                         safeStart(); // 这里是清理组件重新初始化VUE
  12.                         loadConfig(message.data); // 这里是加载上面的预览信息
  13.                     }
  14.                 }
  15.             }
  16.         }, false);
  17.     }

发布生成真正的文件同样是依托 gitlab CI 功能，代码如下

  2. build_template:
  3.     stage: build
  4.     script:
  5.         - yarn build:trigger
  6.     artifacts:
  7.         name: "$CI_COMMIT_SHA" # 每次提交一个功件
  8.         paths:
  9.             - dist
  10.         when: on_success
  11.     only:
  12.         - triggers
  14. deploy_template:
  15.     image: registry.huajiao.com/gitlab-ci/dplt-core:0.1.5
  16.     stage: deploy
  17.     dependencies:
  18.         - build_template
  19.     script:
  20.         - node scripts/deploy.js
  21.     only:
  22.         - triggers

当用户点击发布时，服务端调用 [https://git.huajiao.com/api/v4/projects/772/trigger/pipeline](https://git.huajiao.com/api/v4/projects/772/trigger/pipeline) 接口，将构建页面所需信息传输过去，CI接收到信息后将其进行格式化并组装成自己所需信息，然后构建页面并发布到测试环境/正式环境。

  1. if(process.env.DEPLOY_CONFIG) {
  2.     // 从环境变量取传入配置
  3.     const DEPLOY_CONFIG = JSON.parse(process.env.DEPLOY_CONFIG);
  4.     config = {
  5.         componentList: DEPLOY_CONFIG.components.map(item => {
  6.             return {
  7.                 id: item.cname,
  8.                 style: JSON.parse(item.style),
  9.                 props: JSON.parse(item.props)
  10.             }
  11.         }),
  12.         page: {
  13.             id: DEPLOY_CONFIG.pageId,
  14.             name: DEPLOY_CONFIG.pageName,
  15.             ...JSON.parse(DEPLOY_CONFIG.props),
  16.         }
  17.     };
  18. }

前端可以通过服务端转接的 gitlab 接口轮询 pipeline 状态，给用户显示发布进度信息。

  2. {
  3.     "id": 161337,
  4.     "sha": "50e37a230e1f221ae1fdd9b28cf27d3c7eb1f9bb",
  5.     "ref": "master",
  6.     "status": "pending", // 这里的状态
  7.     "web_url": "https://git.huajiao.com/frontend/cli/jimu/pipelines/161337",
  8.     "before_sha": "0000000000000000000000000000000000000000",
  9.     "tag": false,
  10.     "yaml_errors": null,
  11.     "user": {
  12.         "id": 18,
  13.         "name": "yyy",
  14.         "username": "zzzxxx-hj",
  15.         "state": "active",
  16.         "avatar_url": "https://secure.gravatar.com/avatar/39fe51fea0fca93e688cbae09d68b30f?s=80&d=identicon",
  17.         "web_url": "https://git.huajiao.com/zzzxxx-hj"
  18.     },
  19.     "created_at": "2021-07-01T09:29:00.210Z",
  20.     "updated_at": "2021-07-01T09:29:00.332Z",
  21.     "started_at": null,
  22.     "finished_at": null,
  23.     "committed_at": null,
  24.     "duration": null,
  25.     "coverage": null
  26. }

五. END

至此花椒的这套可视化搭建框架大致讲解完毕，功能虽然还比较简陋，但它能切实解决目前我们前端组所遇到的难题，并且由于是我们自己组内开发，可以自由拓展符合公司业务的功能；这套框架的编辑器和组件库之间只通过iframe相关联，以前业务中积累的组件可以快速添加到该组件库中，进而丰富组件库，满足业务方需求。
