实验环境

**

置连接

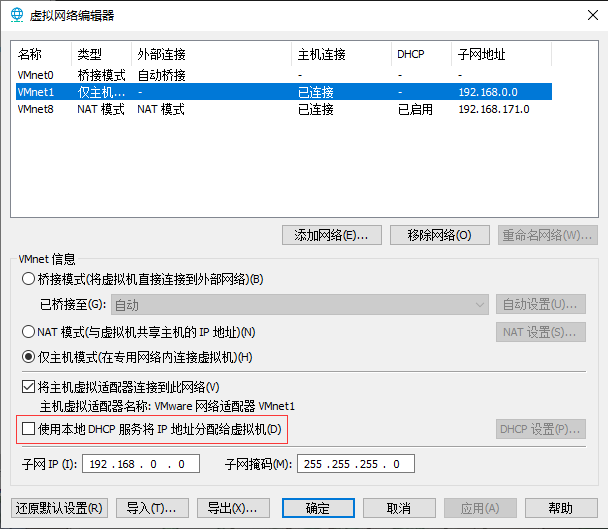

准备4台虚拟机，M1,M3模拟内网，M2模拟路由器，M4模拟外网。其中，M1,M3都设置为仅主机模式，并且不勾选红框中的内容。

其中M2作为两个网络的分界，需要安装两个网卡，一个网卡设置为桥接，模拟外网IP地址，另一个网卡设置为Host-only模拟网关。

配置IP

由于在虚拟网络编辑器中没有勾选DHCP自动分配IP，所以需要在M1,M2,M3中手动设置静态IP地址和网关。设置-网络-IPv4，将IPv4方式更改为手动，并设置IP地址，M1地址为192.168.0.1，M2地址为192.168.0.2，M3地址为192.168.0.3。M1,M3网关设置为192.168.0.2，即M2的IP地址。M2网关留空即可。

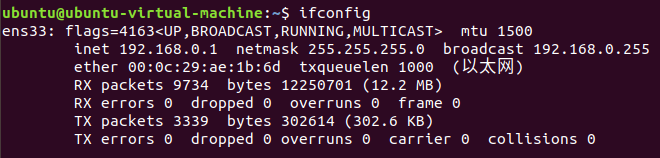

M1:

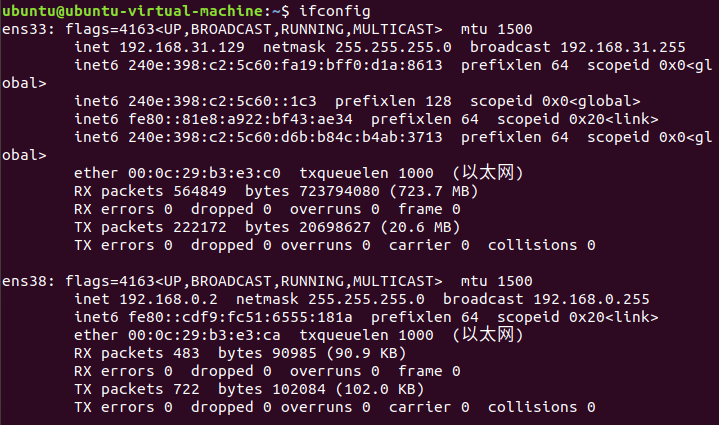

M2:

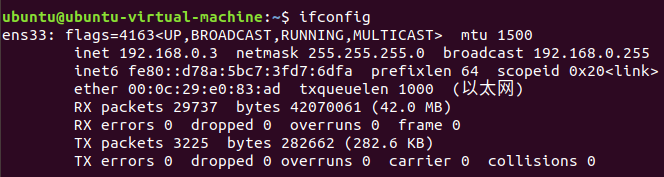

M3:

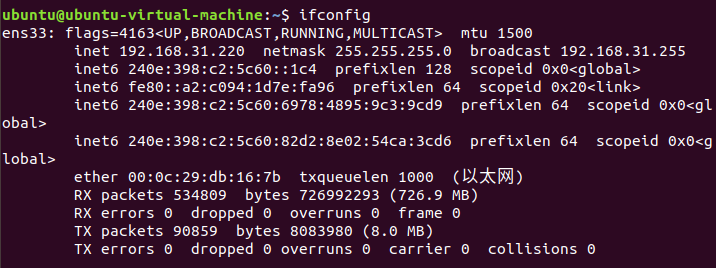

M4:

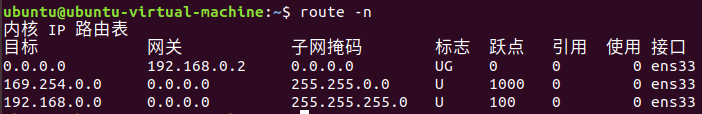

M1,M3路由表:

网络测试

M1-M2(内)-M3互通:

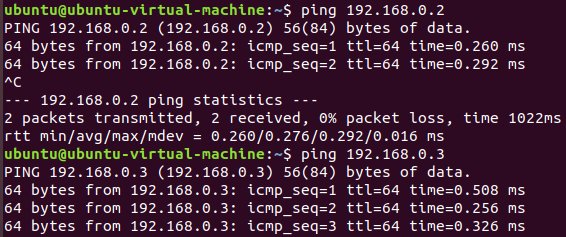

M1(192.168.0.1) ping M2(192.168.0.2)和M3(192.168.0.3)

M2(外)-M4互通:
M4(192.168.31.220) ping M2(192.168.31.129)

其余不通:
M1(192.168.0.1) ping M4(192.168.31.220)

M3(192.168.0.3) ping M2外(192.168.31.129)

PART A

开启路由转发

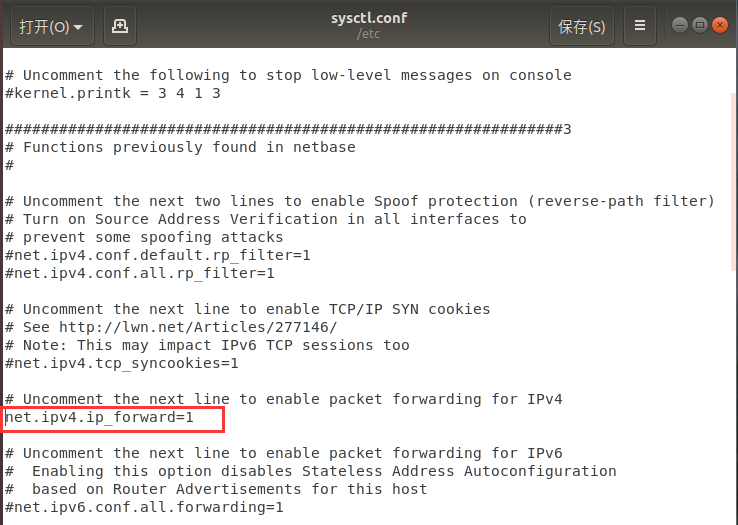

在M2上更改/etc/sysctl.conf文件，开启ipv4路由转发:
sudo gedit /etc/sysctl.conf

刷新:sudo sysctl -p

添加NAT规则

M2: sudo iptables -t nat -A POSTROUTING -s 192.168.0.0/24 -j SNAT —to-source 192.168.31.129

添加过滤规则

由于实验要求只允许ssh连接，所以设置为白名单即可，而ssh服务运行在22号端口上，所以只需要允许接受来自22端口或到达22端口的通信即可。
iptables -P FORWARD DROP #丢弃所有转发流量
iptables -P INPUT DROP #丢弃所有入流量
iptables -P OUTPUT ACCEPT #接受所有出流量
iptables -I FORWARD -p tcp —sport 22 -j ACCEPT #转发来自22端口的流量
iptables -I FORWARD -p tcp —dport 22 -j ACCEPT #转发到达22端口的流量

在M4上安装ssh服务: sudo apt install openssh-server
开启ssh服务: sudo service ssh start
M1 ping M4：无法到达

M1 ssh M4：连接成功

PART B

配置规则

根据实验要求，只允许本地ssh和ping流量转发，禁用其它连接。

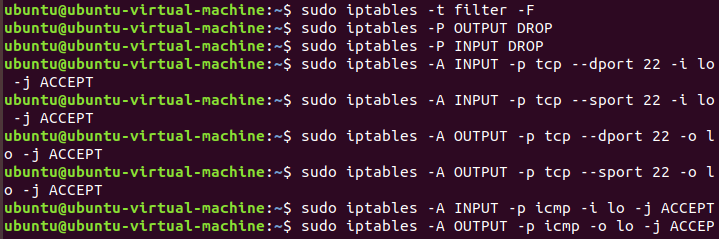

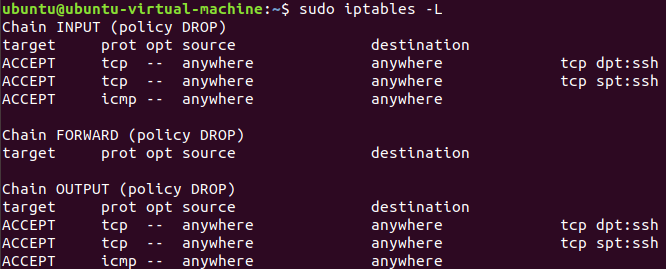

iptables -t filter -F #清除filter表规则
iptables -P OUTPUT DROP #设置默认策略，入流量丢弃
iptables -P INPUT DROP #设置默认策略，出流量丢弃
iptables -A INPUT -p tcp —dport 22 -i lo -j ACCEPT
iptables -A INPUT -p tcp —sport 22 -i lo -j ACCEPT
iptables -A OUTPUT -p tcp —dport 22 -o lo -j ACCEPT
iptables -A OUTPUT -p tcp —sport 22 -o lo -j ACCEPT
iptables -A INPUT -p icmp -i lo -j ACCEPT #接受本地入icmp数据包
iptables -A OUTPUT -p icmp -o lo -j ACCEPT #接受本地出icmp数据包

进行测试

M2 ping M1(192.168.0.1)：

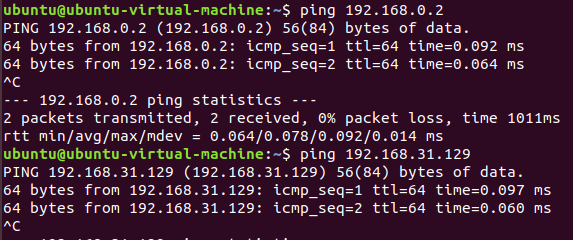

M2 ping M2(192.168.0.2):
M2 ping M2(192.168.31.129):

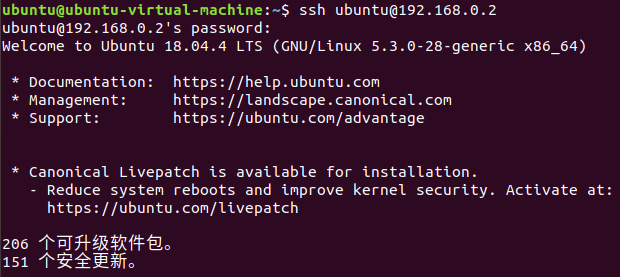

M2 ssh M2(192.168.0.2):
M2 ssh M2(192.168.31.129):

PART C

配置规则

根据实验要求，只允许M1与外部网络进行ssh通信，并拒绝其它连接。

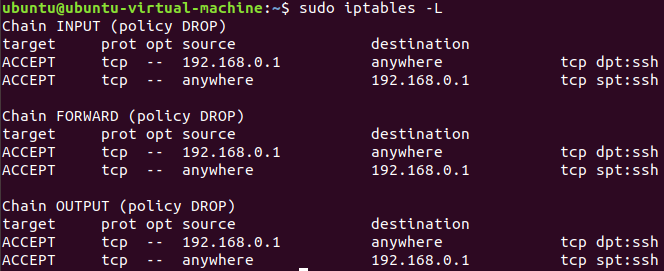

iptables -t filter -F #清除filter表规则
iptables -P OUTPUT DROP #设置默认策略，入流量丢弃
iptables -P INPUT DROP #设置默认策略，出流量丢弃
iptables -P FORWARD DROP #设置默认策略，转发流量丢弃
iptables -A INPUT -s 192.168.0.1 -p tcp —dport 22 -j ACCEPT
iptables -A INPUT -d 192.168.0.1 -p tcp —sport 22 -j ACCEPT
iptables -A OUTPUT -s 192.168.0.1 -p tcp —dport 22 -j ACCEPT
iptables -A OUTPUT -d 192.168.0.1 -p tcp —sport 22 -j ACCEPT
iptables -A FORWARD -s 192.168.0.1 -p tcp —dport 22 -j ACCEPT
iptables -A FORWARD -d 192.168.0.1 -p tcp —sport 22 -j ACCEPT

进行测试

M1 ping M4(192.168.31.220)：无法连接
M1 ssh M4(192.168.31.220)：成功连接

M3 ssh M4(192.168.31.220)：无法连接

实验总结

通过此次实验，加深了对包过滤防火墙的理解，同时学习了linux下iptables的基本使用方法。
