wireshark配置

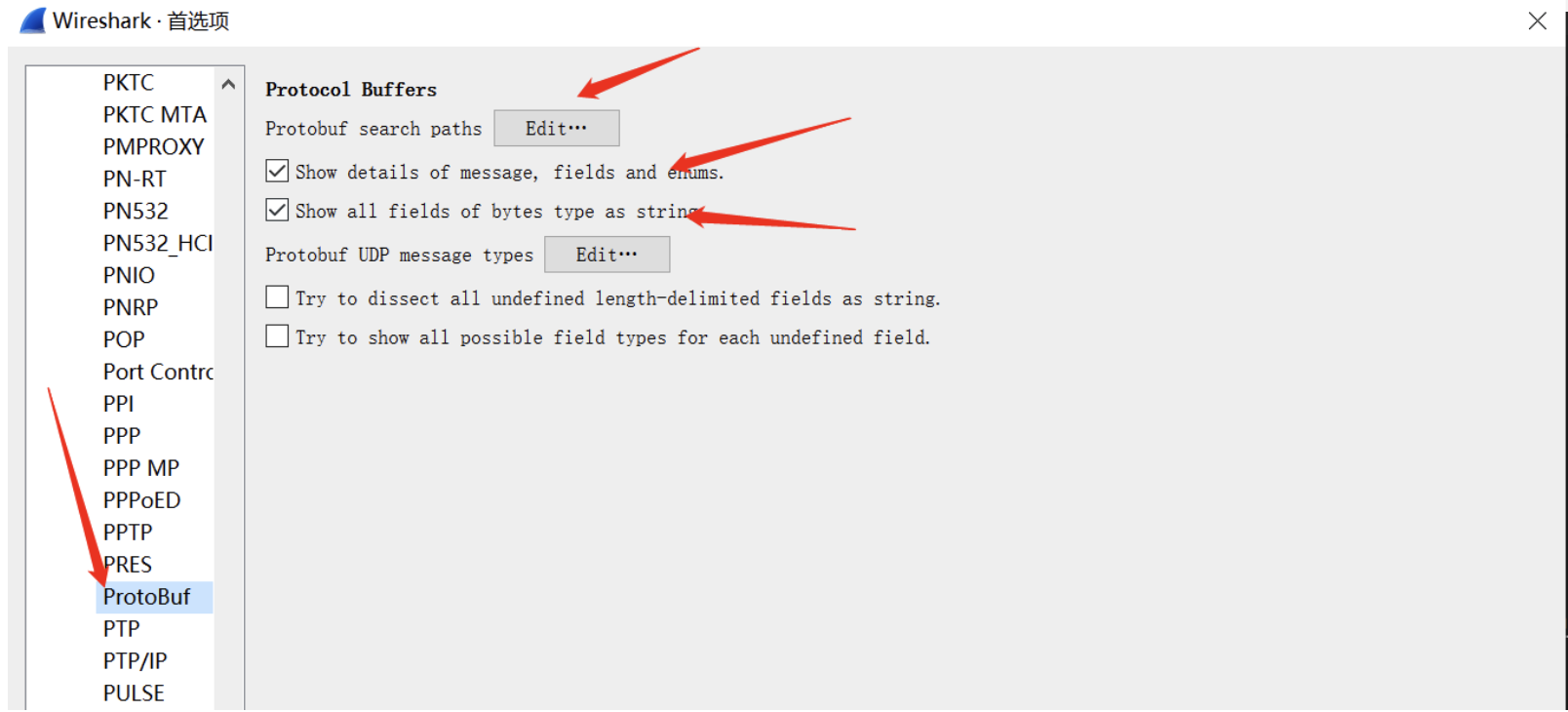

打开wireshark主面板，编辑-首选项，选择Protocols，在其中找到protobuf选项：

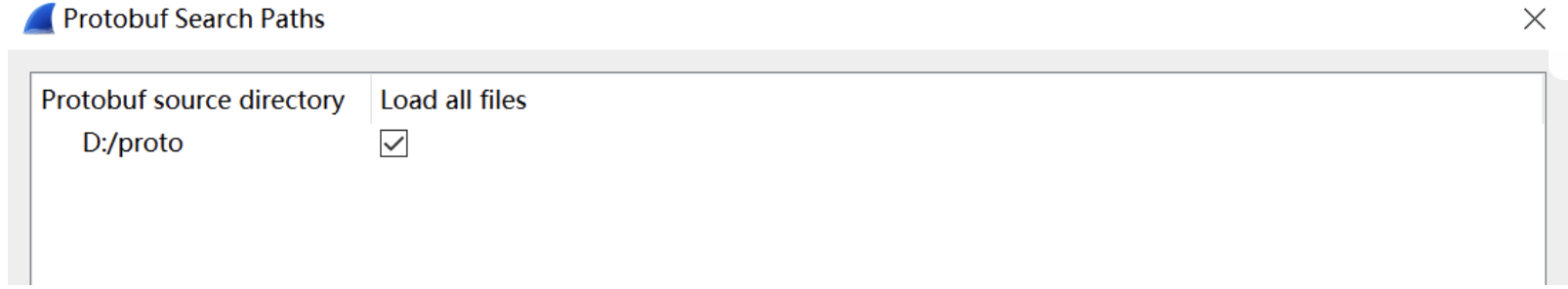

选择路径，这个路径下存放proto文件，注意把load all选中：

把用到的所有proto文件都放在这个路径下面，尤其是引用的第三方proto文件，wireshark会自动识别。

注：官方的第三方proto文件，主要是google/protobuf下面的，选择相应的版本，下载之后，解压，里面的bin目录下的proto.exe，是用来生成pb文件的，include目录下面，就是官方的文件，把google目录复制到前面指定的proto路径下。

解析

正常的捕获文件，wireshark原本的解析应该是类似这样的：

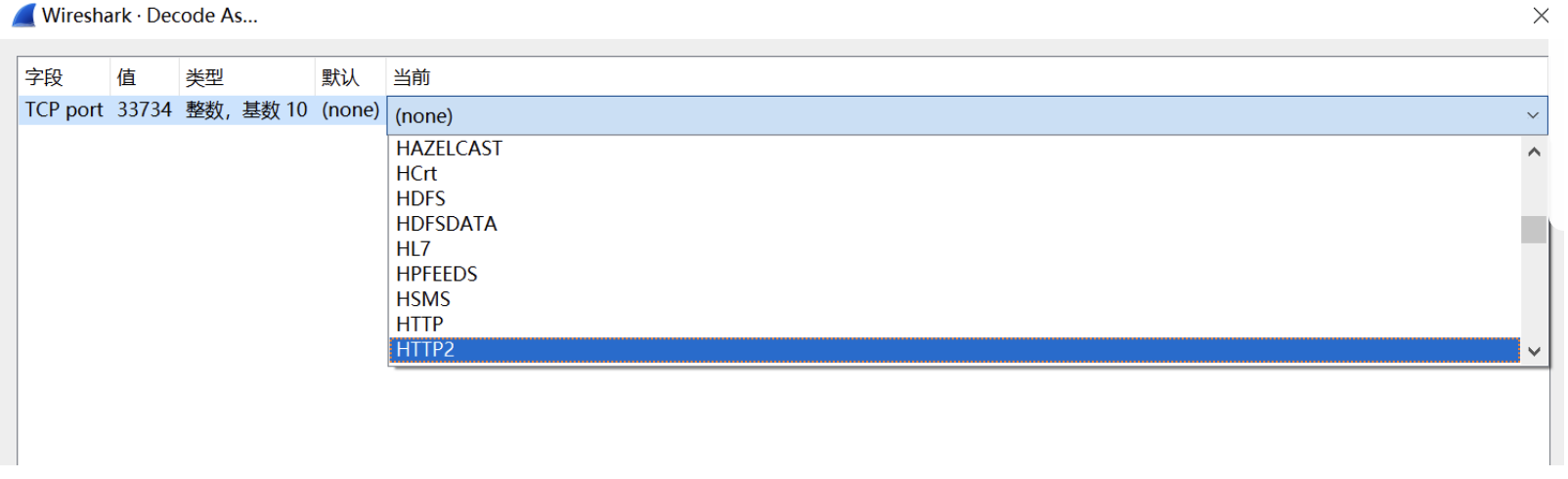

右键，选择“解码为”，进行如下设置：

选择http2协议，OK之后，数据就被解析出来。

大致原理

原来的wireshark解析，只把tcp协议解析出来，剩下payload部分，而grpc协议使用的是http2协议，因此下一步手动指定http2协议，之后wireshark就会自动解析grpc和protobuf。解析protobuf时，会自动的与2.2中读取到的proto文件的message部分匹配，进行字段的解析。如果没有proto文件，wireshark会把简单字段的值解码出来，但是不知道这些值代表的含义，对于复杂字段，直接就是二进制，无法解析。

实战

proto

syntax = "proto3";
package proto;
message PingRequest {
}
message PingResponse{
  string res = 1;
}
service hello {
  rpc Ping(PingRequest) returns (PingResponse) {}
}

client

package main
import (
    pb "commons/grpc5/proto"
    "context"
    "fmt"
    "log"
    "time"
    "google.golang.org/grpc"
)
func main() {
    //建立链接
    conn, err := grpc.Dial("127.0.0.1:3000", grpc.WithInsecure())
    if err != nil {
        log.Fatalf("did not connect: %v", err)
    }
    defer conn.Close()
    client := pb.NewHelloClient(conn)
    res, err := client.Ping(context.TODO(), &pb.PingRequest{})
    if err != nil {
        return
    }
    fmt.Println(res.Res)
    time.Sleep(time.Minute * 2)
}

service

package main
import (
    pb "commons/grpc5/proto"
    "context"
    "log"
    "net"
    "os"
    "time"
    "google.golang.org/grpc/grpclog"
    "google.golang.org/grpc/keepalive"
    "google.golang.org/grpc"
)
type Server struct {
}
func (s Server) Ping(ctx context.Context, request *pb.PingRequest) (*pb.PingResponse, error) {
    return &pb.PingResponse{Res: "pong"}, nil
}
func main() {
    grpclog.SetLoggerV2(grpclog.NewLoggerV2(os.Stdout, os.Stdout, os.Stdout))
    lis, err := net.Listen("tcp", ":3000")
    if err != nil {
        log.Fatalf("failed to listen: %v", err)
    }
    var kasp = keepalive.ServerParameters{
        MaxConnectionIdle:     15 * time.Second,
        MaxConnectionAge:      30 * time.Second,
        MaxConnectionAgeGrace: 5 * time.Second,
        Time:                  5 * time.Second,
        Timeout:               1 * time.Second,
    }
    s := grpc.NewServer(grpc.KeepaliveParams(kasp))
    pb.RegisterHelloServer(s, &Server{})
    if err := s.Serve(lis); err != nil {
        log.Fatalf("failed to serve: %v", err)
    }
}

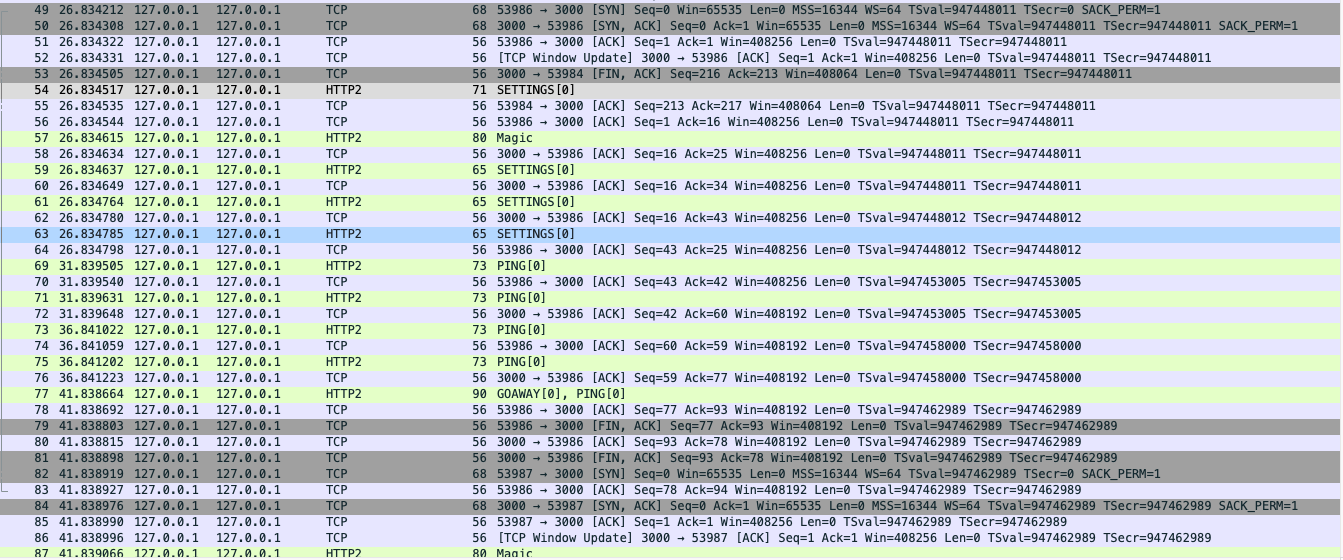

抓包

TCP握手阶段

Magic

根据抓包分析，得出以下结论：

这个请求是client -> service

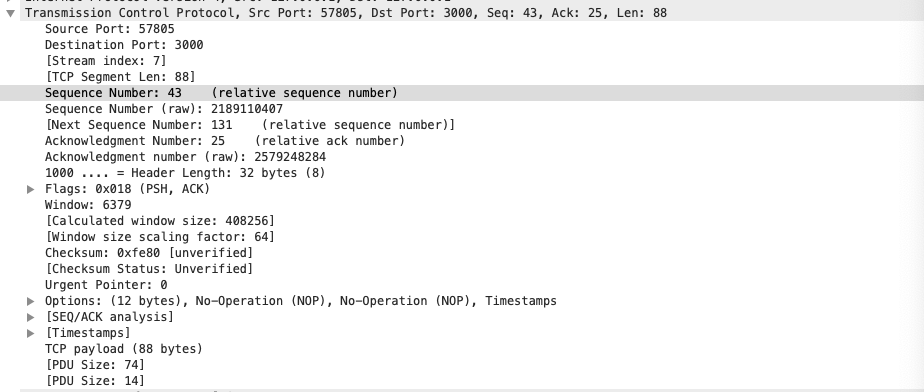

发送请求方seq = 1 , 数据 24字段，下次的seq = 对方的ack = 1+24 = 25

Magic是干嘛的？
详见 HTTP/2 Connection Preface
根据http2链接规范，在建立http2之前，客户端首先发送一个magic八字节流，这主要适用于客户端从HTTP/1.1升级而来：0x505249202a20485454502f322e300d0a0d0a534d0d0a0d0a
解码成ASCII：
PRI * HTTP/2.0\r\n\r\nSM\r\n\r\n

这看起来像一个h1消息，h1服务器收到它，将返回错误。

SETTINGS

根据http2链接规范，在建立连接开始时双方都要发送 SETTINGS 帧以表明自己期许对方应做的配置，对方接收后同意配置参数便返回带有 ACK 标识的空 SETTINGS 帧表示确认，所以这里看到了4次SETTINGS

c < - > s
s < - > c

最关键的数据交互

来到了最精彩的部分，一条条解析

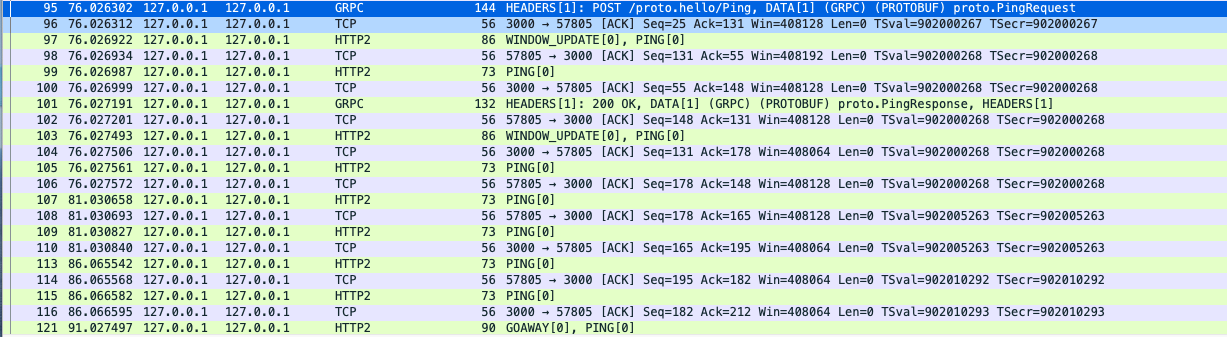

1.95行，HEADERS[1]: POST /proto.hello/Ping, DATA[1] (GRPC) (PROTOBUF) proto.PingRequest
可见HEADERS帧与DATA帧合在一起了

根据截图得到以下信息：

HEADERS帧与DATA帧属于 stream ID =1的流
HEADERS帧完成后，end stream = false，DATA帧完成后 end stream = true ，表明这是一个一元rpc操作，此时的流处于half-closed (local)
看到了header 倍感亲切
DATA帧，有5个字节的数据
grpc 请求中没携带任何数据

2.96行 3000 → 57805 [ACK] Seq=25 Ack=131 Win=408128 Len=0 TSval=902000267 TSecr=902000267
95行的传输层

前面提到过ack的计算方式，根据95行的seq TCPpayload 可以计算出Ack=131

3.97行 WINDOW_UPDATE[0], PING[0]

这是服务端发送个客户端的

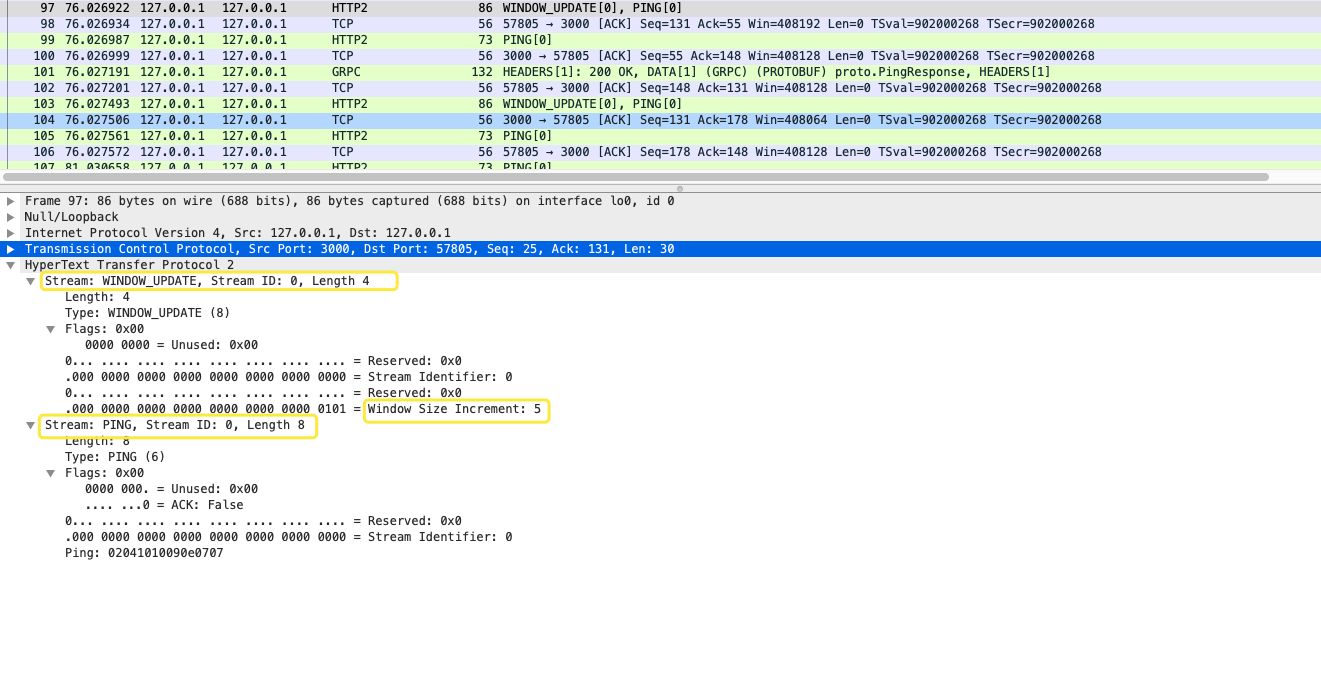

WINDOW_UPDATE 可以看到window size increment ： 5。这是因为客户端在发送DATA帧时，会减少窗口大小（避免服务端堵塞用），此时服务端已经接收到了数据，所以要通知客户端增大自己的窗口
WINDOW_UPDATE 不需要双向确认
PING 发送WINDOW_UPDATE后，会固定ping一下，确保WINDOW_UPDATE成功

99行 PING[0]

客户端回复服务端的ping
101行 HEADERS[1]: 200 OK, DATA[1] (GRPC) (PROTOBUF) proto.PingResponse, HEADERS[1]

根据抓包得到以下信息：

服务端回复的过程是：headers->data->headers
最后一个headers流，标志end stream ：true，表明此时流处于half-closed (remote)，客户端也收到服务端end stream ：true，会将流标志为closed状态
服务端返回的消息为 “pong”
DATA帧，有11个字节的数据

WINDOW_UPDATE[0], PING[0]

客户端发送给服务端

WINDOW_UPDATE 可以看到window size increment ： 11。表示客户端已经处理完了11个字节数据，服务端的窗口要自增11
WINDOW_UPDATE 不需要双向确认
PING 发送WINDOW_UPDATE后，会固定ping一下，确保WINDOW_UPDATE成功

PING[0]

服务端回复客户端的ping
101，109，113，115 ping

这里是服务端配置的keepalive而触发的ping操作

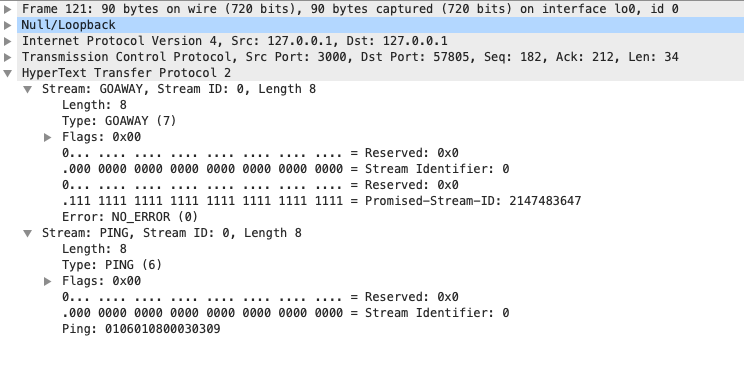

GOAWAY[0], PING[0]

这里是服务端配置的keepalive而触发的GOAWAY操作，通知链接需要关闭
同时GOAWAY也告知了，链接关闭的原因，Error: NO_ERROR (0)
PING 发送GOAWAY后，确保证GOAWAY成功（ping操作过去，不返回就是正常关闭了，😄）

TCP 挥手阶段

TCP 再次握手，挥手….循环

挥手后，grpc客户端，又立马建立链接，过会后，又被发送GOAWAY关闭链接再挥手，然后又握手…
无线循环…. 直到client过两分钟进程结束, 这很明显是grpc-go框架内部的链接管理做得

func (ac *addrConn) createTransport : 定义了GOAWAY函数，如下：
onGoAway := func(r transport.GoAwayReason) {
        ac.mu.Lock()
        ac.adjustParams(r)
        once.Do(func() {
            if ac.state == connectivity.Ready {
                // Prevent this SubConn from being used for new RPCs by setting its
                // state to Connecting.
                //
                // TODO: this should be Idle when grpc-go properly supports it.
                ac.updateConnectivityState(connectivity.Connecting, nil)
            }
        })
        ac.mu.Unlock()
        reconnect.Fire()
    }
然后创建ClientTransport，NewClientTransport -> newHTTP2Client
最后返回的ClientTransport接口体有个onGoAway字段，就是上面定义的onGoAway方法
根据连接规则，处于Connecting状态的addrConn会一直进行连接

注：上述的seq值，都是相对值，所以看到的值都比较小
实际上是因为 Wireshark 工具帮我们做了优化，它默认显示的是序列号 seq 是相对值，而不是真实值。

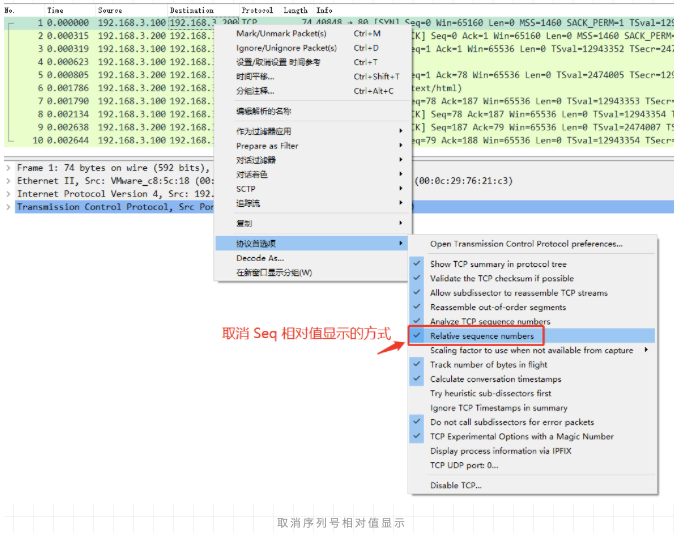

如果你想看到实际的序列号的值，可以右键菜单，然后找到「协议首选项」，接着找到「Relative Seq」后，把它给取消，操作如下：

取消后，Seq 显示的就是真实值了：
