官网：https://www.jaegertracing.io/

概述

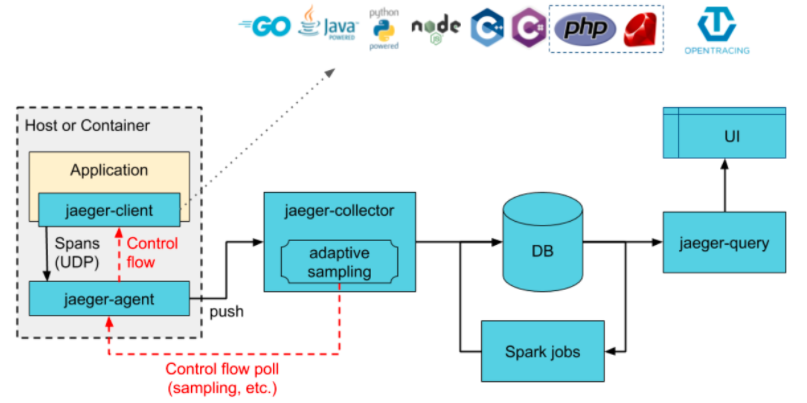

Jaeger是由Uber开源的分布式追踪系统，一套完整的Jager追踪系统包括Jaeger-client、Jaeger-agent、Jaeger-collector、Database和Jaeger-query UI等基本组件，如下图架构图所示，Jaeger客户端支持多种语言，jaeger-agent与客户端进行数据交互，并把数据push到Jaeger-collector组件，Jaeger-collector将数据持久化到数据库，Jaeger-query是一个web服务，用于展示跟踪链路。
jaeger-client：jaeger 的客户端，实现了opentracing协议；
jaeger-agent：jaeger client的一个代理程序，client将收集到的调用链数据发给agent，然后由agent发给collector；
jaeger-collector：负责接收jaeger client或者jaeger agent上报上来的调用链数据，然后做一些校验，比如时间范围是否合法等，最终会经过内部的处理存储到后端存储；
jaeger-query：专门负责调用链查询的一个服务，有自己独立的UI；
jaeger-ingester：中文名称“摄食者”，可用从kafka读取数据然后写到jaeger的后端存储，比如Cassandra和Elasticsearch；
spark-job：基于spark的运算任务，可以计算服务的依赖关系，调用次数等；

其中jaeger-collector和jaeger-query是必须的，其余的都是可选的

环境搭建

  1. docker pull jaegertracing/all-in-one:latest
  3. docker run -d -e COLLECTOR_ZIPKIN_HTTP_PORT=9411 \
  4. -p 5775:5775/udp -p 6831:6831/udp -p 6832:6832/udp \
  5. -p 5778:5778  -p 16686:16686 -p 14268:14268  -p 14269:14269   -p 9411:9411 \
  6. jaegertracing/all-in-one:latest

6831: jaeger-agent端口
16686：jaeger-query端口

UI

结果解释

在这里，可以进行结果切换

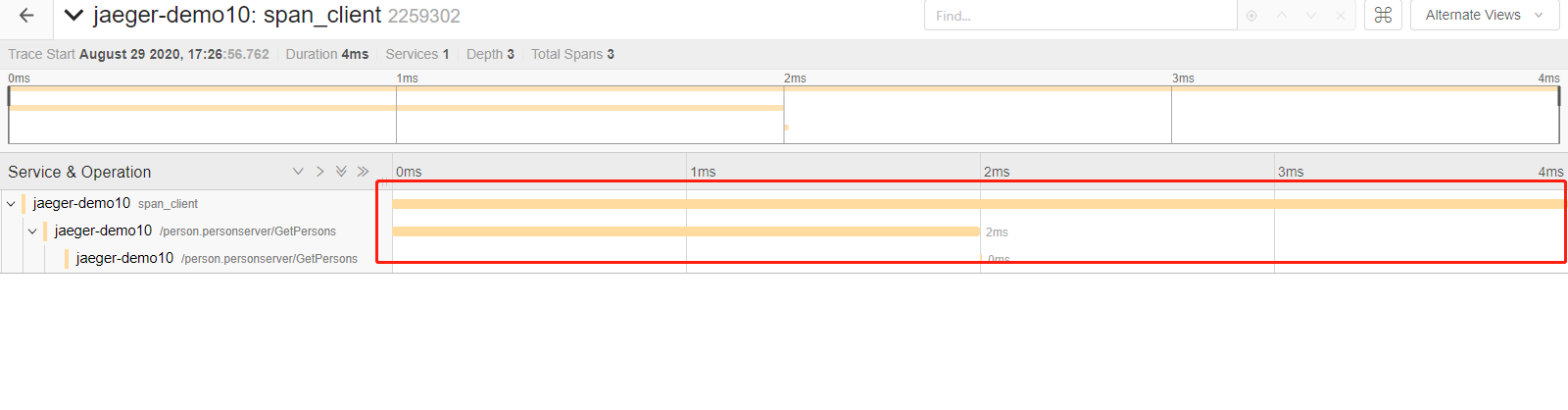

不同服务之间互调

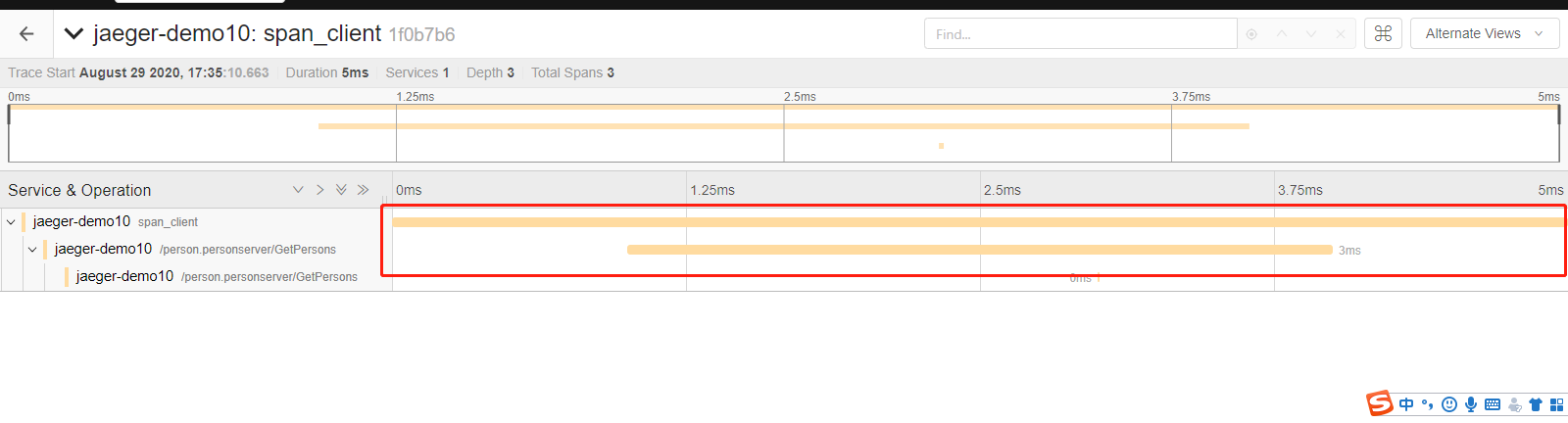

一父多子


父子依赖结果
