[spring-cloud]-Spring-Cloud-Config-分析

写于： 2019-10-21 22:52:37

参考资料： Spring Cloud Config 官网 Spring Cloud Config GItub

Spring Cloud Config 概述

一、Config Server 配置的读取与存储

@EnableConfigServer 为入口

@EnableConfigServer 开启了 Spring Cloud Config 功能

@EnableXXX 注解通常使用 @Import(xxxConfiguration.class) 的方式引导配置项进行配置 友链：《Springboot 自动化配置#模式一》

@EnableConfigServer 导入的是 ConfigServerConfiguration，来看看其代码实现

@Configuration
public class ConfigServerConfiguration {
  @Bean
  public Marker enableConfigServerMarker() {
    return new Marker();
  }
  class Marker {
  }
}

代码中的 Bean Marker 是开启 Spring Cloud Config Server 自动配置的开关。

通过在相关配置类上加上 @ConditionalOnBean(ConfigServerConfiguration.Marker.class)实现开关配置。

在 《Spring Cloud Zuul【源码篇】揭秘 Zuul》 中提到了 Zuul 开启的注解 @EnableZuulProxy 所导入的配置类ZuulProxyMarkerConfiguration 同样是通过实例化 Marker 作为开启条件。

通过 ConfigServerConfiguration.Marker 定位 Config Server 配置类

通过定位，定位到自动配置类 ConfigServerAutoConfiguration

代码如下：

@Configuration
@ConditionalOnBean(ConfigServerConfiguration.Marker.class)
@EnableConfigurationProperties(ConfigServerProperties.class)
@Import({ EnvironmentRepositoryConfiguration.class, CompositeConfiguration.class,
    ResourceRepositoryConfiguration.class, ConfigServerEncryptionConfiguration.class,
    ConfigServerMvcConfiguration.class })
public class ConfigServerAutoConfiguration {
}

上述代码中值得关注的两个点

• ConfigServerProperties

  Config Server 的配置文件

• @Import(xxx)

  导入了 Config Server 的多种配置信息 EnvironmentRepositoryConfiguration 仓储配置，包括：JDBC、GIT、SVN 等多种配置仓储实现配置。 CompositeConfiguration 多环境仓储配置。EnvironmentRepositoryConfiguration 中如果配置了多种仓储，CompositeConfiguration 会整合生成 SearchPathLocator ResourceRepositoryConfiguration 文件资源仓库配置。 ConfigServerEncryptionConfiguration 加解密功能配置。 ConfigServerMvcConfiguration API 开放查询配置接口配置。如：EnvironmentController 仓储配置查询 API。

EnvironmentRepositoryConfiguration.class 仓储配置

EnvironmentRepositoryConfiguration 中有关于：JDBC、GIT、SVN 等仓储配置，为了节省篇幅，直接来看默认实现仓储，代码如下

在多种配置仓储实现中，Spring Cloud 提供了默认的仓储实现：MultipleJGitEnvironmentRepository，对应的自动配置类为：DefaultRepositoryConfiguration

@Configuration
@ConditionalOnMissingBean(value = EnvironmentRepository.class, search = SearchStrategy.CURRENT)
class DefaultRepositoryConfiguration {
  @Bean
  public MultipleJGitEnvironmentRepository defaultEnvironmentRepository(
      MultipleJGitEnvironmentRepositoryFactory gitEnvironmentRepositoryFactory,
      MultipleJGitEnvironmentProperties environmentProperties) throws Exception {
    return gitEnvironmentRepositoryFactory.build(environmentProperties);
  }
}

通过代码能够得知，Spring Cloud Config 默认使用 Git 作为配置文件的管理仓储。

所有仓储的实现默认实现自接口 EnvironmentRepository ，也就是说，如果需要替换仓储实现，只需要实例化相关的实现 Bean，如：JdbcEnvironmentRepository 。同样的，如果需要自定义仓储实现，同样只需要实现接口 EnvironmentRepository 即可自定义仓储实现。

默认仓储实现 MultipleJGitEnvironmentRepository 分析

类图结构如下

关注点：

• InitializingBean

  实现该接口的 Bean 在初始化的时候，会执行 InitializingBean#afterPropertiesSet 方法

• SearchPathLocator

  提供获取配置文件地址的能力

• EnvironmentRepository

  接口规范：实现 EnvironmentRepository#findOne ，获取环境数据。

• ResourceLoaderAware

  默认是实现：DefaultResourceLoader 。根据配置文件地址，加载配置文件。

以上几个接口实现，提供了 git 仓储，从初始化、获取git地址、根据git地址加载配置信息、构建 Environment 等一系列能力。

MultipleJGitEnvironmentRepository#findone-环境配置获取代码

① 相关代码：

public class MultipleJGitEnvironmentRepository extends JGitEnvironmentRepository {
    /**
     * @param application 应用名称【spring.application.name 配置】
     * @param profile 配置文件环境【如：dev、test。默认：default】
     * @param label 分支 【默认：master】
     */
    @Override
  public Environment findOne(String application, String profile, String label) {
      ......
        return super.findOne(application, profile, label);
      ......
    }
}

聚焦 ② AbstractScmEnvironmentRepository#findOne 代码实现

public abstract class AbstractScmEnvironmentRepository{
    @Override
  public synchronized Environment findOne(String application, String profile,String label){
        NativeEnvironmentRepository delegate = new NativeEnvironmentRepository(
        getEnvironment(), new NativeEnvironmentProperties());
        // 获取 git 仓库地址
    Locations locations = getLocations(application, profile, label);
    delegate.setSearchLocations(locations.getLocations());
        // 加载配置
    Environment result = delegate.findOne(application, profile, "");
    result.setVersion(locations.getVersion());
    result.setLabel(label);
        // 组装数据，并返回
    return this.cleaner.clean(result, getWorkingDirectory().toURI().toString(),
        getUri());
    }
}

关键逻辑：

• 1、根据 application、profile、label 获取配置文件地址
• 2、加载配置信息
• 3、组装 Environment 数据

这里只关注业务主线，不关注具体实现。

二、Config Server 提供配置读取API

Spring Cloud Config Server 提供了一套完整的 API ，供客户端调用。

相关 API 代码

在上面的提到了 ConfigServerMvcConfiguration 配置类，该配置类中实例化了 EnvironmentController ，该类提供了相关 API 。

EnvironmentController 部分代码如下：

@RestController
@RequestMapping(method = RequestMethod.GET, path = "${spring.cloud.config.server.prefix:}")
public class EnvironmentController {
    // 环境仓储：默认 git 实现
    private EnvironmentRepository repository;
    @RequestMapping("/{name}/{profiles}/{label:.*}")
  public Environment labelled(@PathVariable String name, @PathVariable String profiles,
      @PathVariable String label) {
        ......
    Environment environment = this.repository.findOne(name, profiles, label);
        ......
    return environment;
  }
}

EnvironmentRepository默认实现为：MultipleJGitEnvironmentRepository

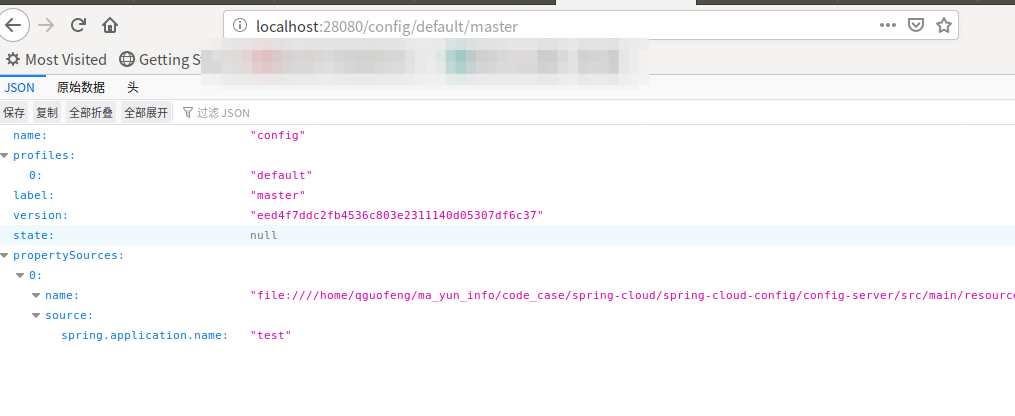

测试 API

参考 《Spring-Cloud-Config概述》 中的 config server 服务

在浏览器中，通过：http://{ip}:{port}/{name}/{profiles}/{label} 的方式获取配置信息。

三、扩展：Jdbc 仓储的实现

JDBC 仓储的实现类为：JdbcEnvironmentRepository 该类实现了 EnvironmentRepository 和　Ordered 接口。

相关代码实现

聚焦　JdbcEnvironmentRepository#findOne JDBC 仓储实现

public class JdbcEnvironmentRepository implements EnvironmentRepository, Ordered {
    @Override
  public Environment findOne(String application, String profile, String label) {
        Map<String, String> next = (Map<String, String>) this.jdbc.query(this.sql, new Object[] { app, env, label }, this.extractor);
    if (!next.isEmpty()) {
      environment.add(new PropertySource(app + "-" + env, next));
    }
    }
}

代码很直观，简单粗暴，直接通过 SQL 语句获取配置信息。

来看看，其默认的 SQL 语句

SELECT KEY, VALUE from PROPERTIES where APPLICATION=? and PROFILE=? and LABEL=?

SQL 语句也是十分的清晰直观：直接通过 3个条件 来获取配置信息

• 1、application【应用名称】
• 2、profile【配置环境】
• 3、label【标签，版本】

执行 SQL 获取 key 、value 的键值对。然后组装成 Environment 对象。

四、源码-Client 端如何获取配置信息

简单案例

官方文档介绍 Client 特性：config server 配置信息，填入 bootstrap.properties 中。

bootstrap.properteis 配置如下

# 访问 url
spring.cloud.config.uri = http://localhost:28080
# 配置文件名称
spring.cloud.config.name= config-client
# 配置文件环境
spring.cloud.config.profile =   dev

在引入 spring-cloud-starter-config client 的依赖之后，添加上面的两个配置，即可完成配置文件的读取。

在上面提到了的 EnvironmentController 提供的某个API 为 http://{ip}:{port}/{name}/{profiles}。对比配置文件中的 uri，name，profile 就能够猜测得到 client 获取配置的方式

源码查看client具体操作

以 client 端的自动配置类 ConfigServiceBootstrapConfiguration 为入口进行分析

Config Client 自动配置类 ConfigServiceBootstrapConfiguration 代码如下

@Configuration
@EnableConfigurationProperties
public class ConfigServiceBootstrapConfiguration {
  @Autowired
  private ConfigurableEnvironment environment;
  @Bean
  public ConfigClientProperties configClientProperties() {
    ConfigClientProperties client = new ConfigClientProperties(this.environment);
    return client;
  }
  @Bean
  @ConditionalOnMissingBean(ConfigServicePropertySourceLocator.class)
  @ConditionalOnProperty(value = "spring.cloud.config.enabled", matchIfMissing = true)
  public ConfigServicePropertySourceLocator configServicePropertySource(
      ConfigClientProperties properties) {
    ConfigServicePropertySourceLocator locator = new ConfigServicePropertySourceLocator(
        properties);
    return locator;
  }
}

关注 ConfigServicePropertySourceLocator，代码如下：

单从字面意思能够猜测该类的功能是 资源定位加载

@Order(0)
public class ConfigServicePropertySourceLocator implements PropertySourceLocator {
  @Override
  @Retryable(interceptor = "configServerRetryInterceptor")
  public org.springframework.core.env.PropertySource<?> locate(org.springframework.core.env.Environment environment) {
    ......
    CompositePropertySource composite = new CompositePropertySource("configService");
    RestTemplate restTemplate = this.restTemplate == null ? getSecureRestTemplate(properties) : this.restTemplate;
    Environment result = getRemoteEnvironment(restTemplate, properties, label.trim(), state);
    composite.addFirstPropertySource( new MapPropertySource("configClient", map));
    ......
    return composite;
  }
  private Environment getRemoteEnvironment(RestTemplate restTemplate, ConfigClientProperties properties, String label, String state) {
    ResponseEntity<Environment> response = null;
    // uri = 配置文件中的 spring.cloud.config.uri
    // path 拼接的 url：该实例为： /{name}/{profile}
    response = restTemplate.exchange(uri + path, HttpMethod.GET, entity, Environment.class, args);
    Environment result = response.getBody();
    return result;
  }
}

根据案例中给出的配置信息结合代码实现，整理逻辑流程如下：

• 1、拼接 url ：http://localhost:28080/{name}/{profile} 其中：name = config-client ,profile = default
• 2、通过 RestTempalte 发起 HTTP 请求，获取的响应数据 Environment

结论：Spring Cloud Config Client 端，通过配置的 URL 地址，拼接 HTTP 请求，以 API 的方式，直接从 Server 端获取配置信息。

五、扩展：客户端如何加载配置中心配置？

友链：《Spring Boot run 直接启动应用》

通过工具(如：IDEA) 查找 ConfigServicePropertySourceLocator 在那里被调用，整理出调用 UML

③ SpringApplication#applyInitializers

代码如下

public class SpringApplication {
  protected void applyInitializers(ConfigurableApplicationContext context) {
    for (ApplicationContextInitializer initializer : getInitializers()) {
      Class<?> requiredType = GenericTypeResolver.resolveTypeArgument(
          initializer.getClass(), ApplicationContextInitializer.class);
      Assert.isInstanceOf(requiredType, context, "Unable to call initializer.");
      initializer.initialize(context);
    }
  }
}

代码循环遍历所有的 ApplicationContextInitializer 并调用其 initialize 方法。

④ PropertySourceBootstrapConfiguration#initialize

类图如下：

PropertySourceBootstrapConfiguration 是一个 ApplicationContextInitializer

来看看 PropertySourceBootstrapConfiguration#initialize 部分代码实现

@Configuration
@EnableConfigurationProperties(PropertySourceBootstrapProperties.class)
public class PropertySourceBootstrapConfiguration ......{
  @Override
  public void initialize(ConfigurableApplicationContext applicationContext) {
    // ConfigServicePropertySourceLocator 配置文件拉取实现类
    for (PropertySourceLocator locator : this.propertySourceLocators) {
      source = locator.locate(environment);
    }
  }
}

在 Config client 中完成远程配置拉取的代码在　ConfigServicePropertySourceLocator#locate 。而该类实现了接口 PropertySourceLocator

⑤ ConfigServicePropertySourceLocator#locate

配置文件的拉取在该代码中实现

类图如下

关键代码如下

@Order(0)
public class ConfigServicePropertySourceLocator implements PropertySourceLocator {
  @Override
  @Retryable(interceptor = "configServerRetryInterceptor")
  public org.springframework.core.env.PropertySource<?> locate(
      org.springframework.core.env.Environment environment) {
    // 加载 RestTemplate 请求时需要的配置信息：如 URL ，已经请求参数等。
    ConfigClientProperties properties = this.defaultProperties.override(environment);
    Environment result = getRemoteEnvironment(restTemplate, properties,
            label.trim(), state);
  }
  private Environment getRemoteEnvironment(RestTemplate restTemplate,
      ConfigClientProperties properties, String label, String state) {
    // 拼接请求链接
    String path = "/{name}/{profile}";
    String name = properties.getName();
    String profile = properties.getProfile();
    ......
    // HTTP 请求
    response = restTemplate.exchange(uri + path, HttpMethod.GET, entity,Environment.class, args);
    Environment result = response.getBody();
    return result;
  }
}

上述代码很直观，直接读取配置文件的配置，然后根据配置拼接 url ，发起 HTTP 请求获取到配置。

六、扩展：Client 端配置需要配置在上下文 Bootstrap 中

回顾 ConfigServicePropertySourceLocator#locate 中的一段代码

public class ConfigServicePropertySourceLocator implements PropertySourceLocator {
  public org.springframework.core.env.PropertySource<?> locate(
      org.springframework.core.env.Environment environment) {
        // 加载 RestTemplate 请求时需要的配置信息：如 URL ，已经请求参数等。
    ConfigClientProperties properties = this.defaultProperties.override(environment);
        ......
    }
}

上述代码逻辑：获取 client 端的配置信息，这些配置信息是发起对 Server 端 URL 请求的关键信息。

而重点就是配置类 ConfigClientProperties

ConfigClientProperties 配置类

@ConfigurationProperties(ConfigClientProperties.PREFIX)
public class ConfigClientProperties {
  public static final String PREFIX = "spring.cloud.config";
    private String profile = "default";
    private String label;
    private String[] uri = { "http://localhost:8888" };
    @Value("${spring.application.name:application}")
  private String name;
    ......
}

该配置主要加载的是：spring.cloud.config 为前缀的配置信息。

ConfigServiceBootstrapConfiguration 加载 ConfigClientProperties 配置类

代码如下：

@Configuration
@EnableConfigurationProperties
public class ConfigServiceBootstrapConfiguration {
    @Autowired
  private ConfigurableEnvironment environment;
  @Bean
  public ConfigClientProperties configClientProperties() {
        // 设置 profile 值
    ConfigClientProperties client = new ConfigClientProperties(this.environment);
    return client;
  }
    @Bean
  @ConditionalOnMissingBean(ConfigServicePropertySourceLocator.class)
  @ConditionalOnProperty(value = "spring.cloud.config.enabled", matchIfMissing = true)
  public ConfigServicePropertySourceLocator configServicePropertySource(
      ConfigClientProperties properties) {
    ConfigServicePropertySourceLocator locator = new ConfigServicePropertySourceLocator(
        properties);
    return locator;
  }
}

由于配置加载优先级的原因，此时 ConfigurableEnvironment 中只加载了 bootstrap.properties 中的配置信息，而 application.properties 的配置信息未加载。换言之，如果此时 spring cloud client 的相关配置配置在了application.properteis 中，便无法读取到相关的配置信息，所有 spring cloud client 的相关配置需要配置在 bootstrap.properteis 。

七、总结

Spring Cloud Config Server 端

提供多种配置仓储实现：SVN、Git、JDBC、zk等。默认：Git 仓储实现。
同时通过 EnvironmentController 对外提供一整套完整的 API供客户端调用。

Spring Cloud Config Client 端

通过 Spring Boot 启动运行过程中，context 上下文初始化的过程中，根据相关的配置，从 Server 端拉取配置信息 Environment。
