RabbitMQ

RabbitMQ各组件的功能

  • Broker ：一个RabbitMQ实例就是一个Broker
  • Virtual Host ：虚拟主机。相当于MySQL的DataBase，一个Broker上可以存在多个vhost，vhost之间相互隔离。每个vhost都拥有自己的队列、交换机、绑定和权限机制。vhost必须在连接时指定，默认的vhost是/。
  • Exchange ：交换机，用来接收生产者发送的消息并将这些消息路由给服务器中的队列。
  • Queue ：消息队列，用来保存消息直到发送给消费者。它是消息的容器。一个消息可投入一个或多个队列。
  • Banding ：绑定关系，用于消息队列和交换机之间的关联。通过路由键（Routing Key）将交换机和消息队列关联起来。
  • Channel ：管道，一条双向数据流通道。不管是发布消息、订阅队列还是接收消息，这些动作都是通过管道完成。因为对于操作系统来说，建立和销毁TCP都是非常昂贵的开销，所以引入了管道的概念，以复用一条TCP连接。
  • Connection ：生产者/消费者 与broker之间的TCP连接。
  • Publisher ：消息的生产者。
  • Consumer ：消息的消费者。
  • Message ：消息，它是由消息头和消息体组成。消息头则包括Routing-Key、Priority（优先级）等。

RabbitMQ,RocketMQ,Kafka的重要组件和MQ的顺序，延迟，可靠性，幂等性，消息积压 - 图2

RabbitMQ的多种交换机类型

Exchange 分发消息给 Queue 时， Exchange 的类型对应不同的分发策略，有3种类型的 Exchange ：Direct、Fanout、Topic。

  • Direct：消息中的 Routing Key 如果和 Binding 中的 Routing Key 完全一致， Exchange 就会将消息分发到对应的队列中。
  • Fanout：每个发到 Fanout 类型交换机的消息都会分发到所有绑定的队列上去。Fanout交换机没有 Routing Key 。它在三种类型的交换机中转发消息是最快的。

  • Topic：Topic交换机通过模式匹配分配消息，将 Routing Key 和某个模式进行匹配。它只能识别两个通配符：“#”和”*”。### 匹配0个或多个单词， * 匹配1个单词。

    TTL

    TTL（Time To Live）：生存时间。RabbitMQ支持消息的过期时间，一共2种。

  • 在消息发送时进行指定。通过配置消息体的 Properties ，可以指定当前消息的过期时间。

  • 在创建Exchange时指定。从进入消息队列开始计算，只要超过了队列的超时时间配置，那么消息会自动清除。

    生产者的消息确认机制

    Confirm机制：

  • 消息的确认，是指生产者投递消息后，如果Broker收到消息，则会给我们生产者一个应答。

  • 生产者进行接受应答，用来确认这条消息是否正常的发送到了Broker，这种方式也是消息的可靠性投递的核心保障！

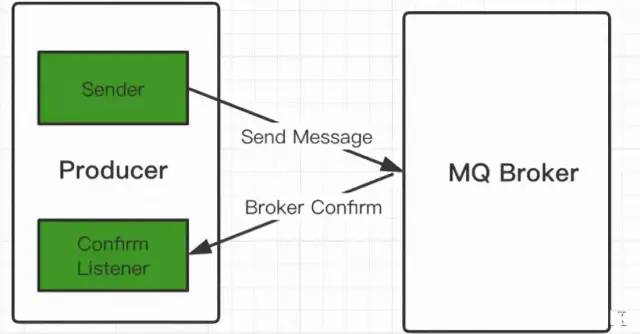

如何实现Confirm确认消息？
RabbitMQ,RocketMQ,Kafka的重要组件和MQ的顺序，延迟，可靠性，幂等性，消息积压 - 图3

  1. 在channel上开启确认模式：channel.confirmSelect()
  2. 在channel上开启监听：addConfirmListener ，监听成功和失败的处理结果，根据具体的结果对消息进行重新发送或记录日志处理等后续操作。

Return消息机制：
Return Listener用于处理一些不可路由的消息。
我们的消息生产者，通过指定一个Exchange和Routing，把消息送达到某一个队列中去，然后我们的消费者监听队列进行消息的消费处理操作。
但是在某些情况下，如果我们在发送消息的时候，当前的exchange不存在或者指定的路由key路由不到，这个时候我们需要监听这种不可达消息，就需要使用到Returrn Listener。
基础API中有个关键的配置项 Mandatory ：如果为true，监听器会收到路由不可达的消息，然后进行处理。如果为false，broker端会自动删除该消息。
同样，通过监听的方式， chennel.addReturnListener(ReturnListener rl) 传入已经重写过handleReturn方法的ReturnListener。

消费端ACK与NACK

消费端进行消费的时候，如果由于业务异常可以进行日志的记录，然后进行补偿。但是对于服务器宕机等严重问题，我们需要手动ACK保障消费端消费成功。

  1. // deliveryTag：消息在mq中的唯一标识
  3. // multiple：是否批量(和qos设置类似的参数)
  5. // requeue：是否需要重回队列。或者丢弃或者重回队首再次消费。
  7. public void basicNack(long deliveryTag, boolean multiple, boolean requeue)

如上代码，消息在消费端重回队列是为了对没有成功处理消息，把消息重新返回到Broker。一般来说，实际应用中都会关闭重回队列（避免进入死循环），也就是设置为false。

死信队列Dead-Letter-Exchange

死信队列（DLX Dead-Letter-Exchange）：当消息在一个队列中变成死信之后，它会被重新推送到另一个队列，这个队列就是死信队列。
DLX也是一个正常的Exchange，和一般的Exchange没有区别，它能在任何的队列上被指定，实际上就是设置某个队列的属性。
当这个队列中有死信时，RabbitMQ就会自动的将这个消息重新发布到设置的Exchange上去，进而被路由到另一个队列。

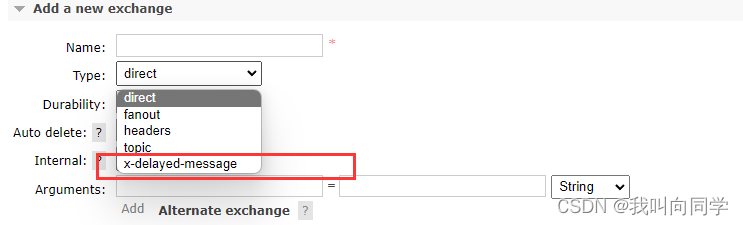

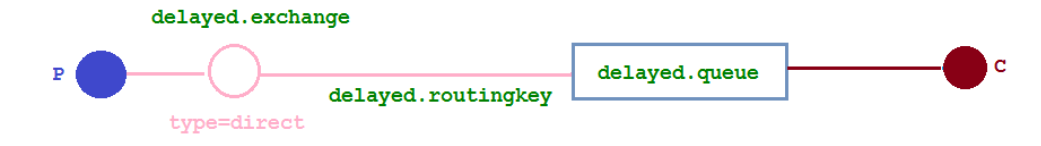

延时队列x-delayed-message

下载rabbitmq_delayed_message_exchange 插件，然后解压放置到 RabbitMQ 的插件目录。
/usr/lib/rabbitmq/lib/rabbitmq_server-3.8.8/plugins


RocketMQ

阿里巴巴双十一官方指定消息产品，支撑阿里巴巴集团所有的消息服务，历经十余年高可用与高可靠的严苛考验，是阿里巴巴交易链路的核心产品。
Rocket：火箭的意思。

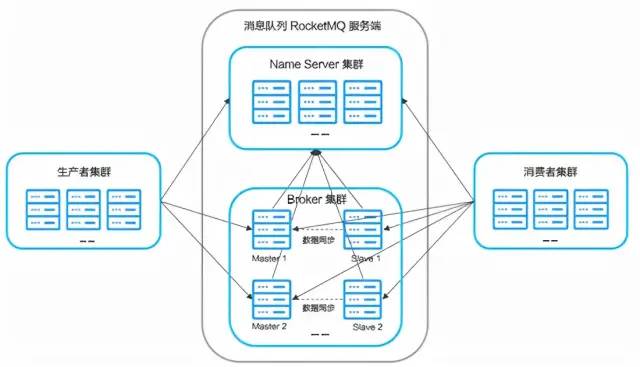

RabbitMQ,RocketMQ,Kafka的重要组件和MQ的顺序，延迟，可靠性，幂等性，消息积压 - 图6RocketMQ的核心概念

他有以下核心概念：Broker 、 Topic 、 Tag 、 MessageQueue 、 NameServer 、 Group 、 Offset 、 Producer 以及 Consumer 。
下面来详细介绍。

  • Broker：消息中转角色，负责存储消息，转发消息。Broker是具体提供业务的服务器，单个Broker节点与所有的NameServer节点保持长连接及心跳，并会定时将Topic信息注册到NameServer，顺带一提底层的通信和连接都是基于Netty实现的。Broker负责消息存储，以Topic为纬度支持轻量级的队列，单机可以支撑上万队列规模，支持消息推拉模型。官网上有数据显示：具有上亿级消息堆积能力，同时可严格保证消息的有序性。
  • Topic：主题！它是消息的第一级类型。比如一个电商系统可以分为：交易消息、物流消息等，一条消息必须有一个 Topic 。Topic与生产者和消费者的关系非常松散，一个 Topic 可以有0个、1个、多个生产者向其发送消息，一个生产者也可以同时向不同的 Topic 发送消息。一个 Topic 也可以被 0个、1个、多个消费者订阅。
  • Tag：标签！可以看作子主题，它是消息的第二级类型，用于为用户提供额外的灵活性。使用标签，同一业务模块不同目的的消息就可以用相同Topic而不同的Tag来标识。比如交易消息又可以分为：交易创建消息、交易完成消息等，一条消息可以没有Tag。标签有助于保持您的代码干净和连贯，并且还可以为RabbitMQ提供的查询系统提供帮助。
  • MessageQueue：一个Topic下可以设置多个消息队列，发送消息时执行该消息的Topic，RocketMQ会轮询该Topic下的所有队列将消息发出去。消息的物理管理单位。一个Topic下可以有多个Queue，Queue的引入使得消息的存储可以分布式集群化，具有了水平扩展能力。
  • NameServer：类似Kafka中的ZooKeeper，但NameServer集群之间是没有通信的，相对ZK来说更加轻量。它主要负责对于源数据的管理，包括了对于Topic和路由信息的管理。每个Broker在启动的时候会到NameServer注册，Producer在发送消息前会根据Topic去NameServer获取对应Broker的路由信息，Consumer也会定时获取 Topic 的路由信息。
  • Producer：生产者，支持三种方式发送消息：同步、异步和单向单向发送 ：消息发出去后，可以继续发送下一条消息或执行业务代码，不等待服务器回应，且没有回调函数。异步发送 ：消息发出去后，可以继续发送下一条消息或执行业务代码，不等待服务器回应，有回调函数。同步发送 ：消息发出去后，等待服务器响应成功或失败，才能继续后面的操作。
  • Consumer：消费者，支持 PUSH 和 PULL 两种消费模式，支持集群消费和广播消费集群消费 ：该模式下一个消费者集群共同消费一个主题的多个队列，一个队列只会被一个消费者消费，如果某个消费者挂掉，分组内其它消费者会接替挂掉的消费者继续消费。广播消费 ：会发给消费者组中的每一个消费者进行消费。相当于RabbitMQ的发布订阅模式。
  • Group：分组，一个组可以订阅多个Topic。分为ProducerGroup，ConsumerGroup，代表某一类的生产者和消费者，一般来说同一个服务可以作为Group，同一个Group一般来说发送和消费的消息都是一样的
  • Offset：在RocketMQ中，所有消息队列都是持久化，长度无限的数据结构，所谓长度无限是指队列中的每个存储单元都是定长，访问其中的存储单元使用Offset来访问，Offset为Java Long类型，64位，理论上在 100年内不会溢出，所以认为是长度无限。也可以认为Message Queue是一个长度无限的数组，Offset就是下标。

    延时消息

    开源版的RocketMQ不支持任意时间精度，仅支持特定的level，例如定时5s，10s，1min等。其中，level=0级表示不延时，level=1表示1级延时，level=2表示2级延时，以此类推。
    延时等级如下：
    messageDelayLevel=1s 5s 10s 30s 1m 2m 3m 4m 5m 6m 7m 8m 9m 10m 20m 30m 1h 2h

顺序消息

消息有序指的是可以按照消息的发送顺序来消费（FIFO）。RocketMQ可以严格的保证消息有序，可以分为 分区有序 或者 全局有序 。

事务消息

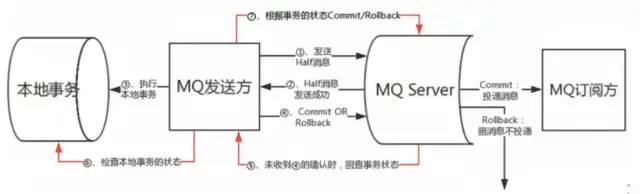

RabbitMQ,RocketMQ,Kafka的重要组件和MQ的顺序，延迟，可靠性，幂等性，消息积压 - 图7
消息队列MQ提供类似X/Open XA的分布式事务功能，通过消息队列MQ事务消息能达到分布式事务的最终一致。上图说明了事务消息的大致流程：正常事务消息的发送和提交、事务消息的补偿流程。
事务消息发送及提交：

  1. 发送half消息
  2. 服务端响应消息写入结果
  3. 根据发送结果执行本地事务（如果写入失败，此时half消息对业务不可见，本地逻辑不执行）；
  4. 根据本地事务状态执行Commit或Rollback（Commit操作生成消息索引，消息对消费者可见）。

事务消息的补偿流程：

  1. 对没有Commit/Rollback的事务消息（pending状态的消息），从服务端发起一次“回查”；
  2. Producer收到回查消息，检查回查消息对应的本地事务的状态。
  3. 根据本地事务状态，重新Commit或RollBack

其中，补偿阶段用于解决消息Commit或Rollback发生超时或者失败的情况。
事务消息状态：
事务消息共有三种状态：提交状态、回滚状态、中间状态：

  1. TransactionStatus.CommitTransaction：提交事务，它允许消费者消费此消息。
  2. TransactionStatus.RollbackTransaction：回滚事务，它代表该消息将被删除，不允许被消费。
  3. TransactionStatus.Unkonwn：中间状态，它代表需要检查消息队列来确定消息状态。

    RocketMQ的高可用机制

    ‍RocketMQ是天生支持分布式的，可以配置主从以及水平扩展。
    Master角色的Broker支持读和写，Slave角色的Broker仅支持读，也就是 Producer只能和Master角色的Broker连接写入消息；Consumer可以连接 Master角色的Broker，也可以连接Slave角色的Broker来读取消息。
    消息消费的高可用（主从）：
    在Consumer的配置文件中，并不需要设置是从Master读还是从Slave读，当Master不可用或者繁忙的时候，Consumer会被自动切换到从Slave读。有了自动切换Consumer这种机制，当一个Master角色的机器出现故障后，Consumer仍然可以从Slave读取消息，不影响Consumer程序。这就达到了消费端的高可用性。RocketMQ目前还不支持把Slave自动转成Master，如果机器资源不足，需要把Slave转成Master，则要手动停止Slave角色的Broker，更改配置文件，用新的配置文件启动Broker。
    消息发送高可用（配置多个主节点）：
    在创建Topic的时候，把Topic的多个Message Queue创建在多个Broker组上（相同Broker名称，不同 brokerId的机器组成一个Broker组），这样当一个Broker组的Master不可用后，其他组的Master仍然可用，Producer仍然可以发送消息。
    主从复制：
    如果一个Broker组有Master和Slave，消息需要从Master复制到Slave 上，有同步和异步两种复制方式。
  • 同步复制：同步复制方式是等Master和Slave均写成功后才反馈给客户端写成功状态。如果Master出故障， Slave上有全部的备份数据，容易恢复同步复制会增大数据写入延迟，降低系统吞吐量。
  • 异步复制：异步复制方式是只要Master写成功 即可反馈给客户端写成功状态。在异步复制方式下，系统拥有较低的延迟和较高的吞吐量，但是如果Master出了故障，有些数据因为没有被写 入Slave，有可能会丢失

通常情况下，应该把Master和Save配置成同步刷盘方式，主从之间配置成异步的复制方式，这样即使有一台机器出故障，仍然能保证数据不丢，是个不错的选择。

负载均衡

Producer负载均衡：

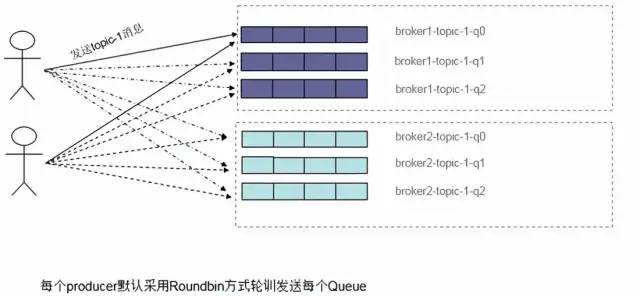

Producer端，每个实例在发消息的时候，默认会轮询所有的Message Queue发送，以达到让消息平均落在不同的Queue上。而由于Queue可以散落在不同的Broker，所以消息就发送到不同的Broker下，如下图：
RabbitMQ,RocketMQ,Kafka的重要组件和MQ的顺序，延迟，可靠性，幂等性，消息积压 - 图8Consumer负载均衡：
如果Consumer实例的数量比Message Queue的总数量还多的话，多出来的Consumer实例将无法分到Queue，也就无法消费到消息，也就无法起到分摊负载的作用了。所以需要控制让Queue的总数量大于等于Consumer的数量。

  • 消费者的集群模式：启动多个消费者就可以保证消费者的负载均衡（均摊队列）
  • 默认使用的是均摊队列：会按照Queue的数量和实例的数量平均分配Queue给每个实例，这样每个消费者可以均摊消费的队列，如下图所示6个队列和三个生产者。
  • 另外一种平均的算法环状轮流分Queue的形式，每个消费者，均摊不同主节点的一个消息队列，如下图所示：

对于广播模式并不是负载均衡的，要求一条消息需要投递到一个消费组下面所有的消费者实例，所以也就没有消息被分摊消费的说法。

死信队列

当一条消息消费失败，RocketMQ就会自动进行消息重试。而如果消息超过最大重试次数，RocketMQ就会认为这个消息有问题。但是此时，RocketMQ不会立刻将这个有问题的消息丢弃，而会将其发送到这个消费者组对应的一种特殊队列：死信队列。死信队列的名称是 %DLQ%+ConsumGroup 。
死信队列具有以下特性：

  1. 一个死信队列对应一个Group ID， 而不是对应单个消费者实例。
  2. 如果一个Group ID未产生死信消息，消息队列RocketMQ不会为其创建相应的死信队列。
  3. 一个死信队列包含了对应Group ID产生的所有死信消息，不论该消息属于哪个Topic。

Kafka

Kafka是一个分布式、支持分区的、多副本的，基于ZooKeeper协调的分布式消息系统。
它最大的特性就是可以实时的处理大量数据以满足各种需求场景：比如基于Hadoop的批处理系统、低延迟的实时系统、Storm/Spark流式处理引擎，Web/Nginx日志、访问日志，消息服务等等，用Scala语言编写。属于Apache基金会的顶级开源项目。

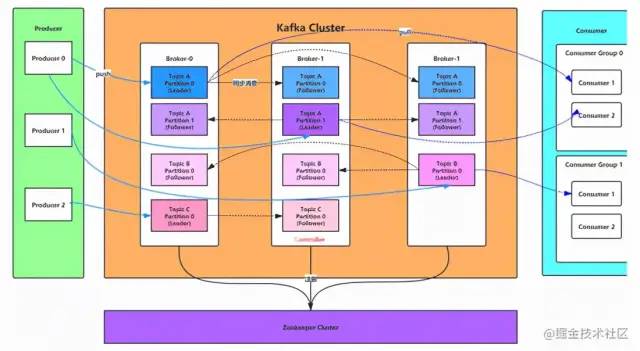

先看一下Kafka的架构图 ：
RabbitMQ,RocketMQ,Kafka的重要组件和MQ的顺序，延迟，可靠性，幂等性，消息积压 - 图9

Kafka的核心概念

在Kafka中有几个核心概念：

  • Broker：消息中间件处理节点，一个Kafka节点就是一个Broker，一个或者多个Broker可以组成一个Kafka集群
  • Topic：Kafka根据topic对消息进行归类，发布到Kafka集群的每条消息都需要指定一个topic
  • Producer：消息生产者，向Broker发送消息的客户端
  • Consumer：消息消费者，从Broker读取消息的客户端
  • ConsumerGroup：每个Consumer属于一个特定的ConsumerGroup，一条消息可以被多个不同的ConsumerGroup消费，但是一个ConsumerGroup中只能有一个Consumer能够消费该消息
  • Partition：物理上的概念，一个topic可以分为多个partition，每个partition内部消息是有序的
  • Leader：每个Partition有多个副本，其中有且仅有一个作为Leader，Leader是负责数据读写的Partition。
  • Follower：Follower跟随Leader，所有写请求都通过Leader路由，数据变更会广播给所有Follower，Follower与Leader保持数据同步。如果Leader失效，则从Follower中选举出一个新的Leader。当Follower与Leader挂掉、卡住或者同步太慢，Leader会把这个Follower从 ISR列表 中删除，重新创建一个Follower。
  • Offset：偏移量。Kafka的存储文件都是按照offset.kafka来命名，用Offset做名字的好处是方便查找。例如你想找位于2049的位置，只要找到2048.kafka的文件即可。

可以这么来理解Topic，Partition和Broker：
一个Topic，代表逻辑上的一个业务数据集，比如订单相关操作消息放入订单Topic，用户相关操作消息放入用户Topic，对于大型网站来说，后端数据都是海量的，订单消息很可能是非常巨量的，比如有几百个G甚至达到TB级别，如果把这么多数据都放在一台机器上可定会有容量限制问题，那么就可以在Topic内部划分多个Partition来分片存储数据，不同的Partition可以位于不同的机器上，相当于分布式存储。每台机器上都运行一个Kafka的进程Broker。

Kafka核心总控制器Controller

在Kafka集群中会有一个或者多个Broker，其中有一个Broker会被选举为控制器（Kafka Controller），可以理解为 Broker-Leader ，它负责管理整个 集群中所有分区和副本的状态。
Partition-Leader

Controller选举机制

在Kafka集群启动的时候，选举的过程是集群中每个Broker都会尝试在ZooKeeper上创建一个 /controller临时节点，ZooKeeper会保证有且仅有一个Broker能创建成功，这个Broker就会成为集群的总控器Controller。
当这个Controller角色的Broker宕机了，此时ZooKeeper临时节点会消失，集群里其他Broker会一直监听这个临时节 点，发现临时节点消失了，就竞争再次创建临时节点，就是我们上面说的选举机制，ZooKeeper又会保证有一个Broker成为新的Controller。具备控制器身份的Broker需要比其他普通的Broker多一份职责，具体细节如下：

  1. 监听Broker相关的变化。为ZooKeeper中的/brokers/ids/节点添加BrokerChangeListener，用来处理Broker增减的变化。
  2. 监听Topic相关的变化。为ZooKeeper中的/brokers/topics节点添加TopicChangeListener，用来处理Topic增减的变化；为ZooKeeper中的/admin/delete_topics节点添加TopicDeletionListener，用来处理删除Topic的动作。
  3. 从ZooKeeper中读取获取当前所有与Topic、Partition以及Broker有关的信息并进行相应的管理 。对于所有Topic所对应的ZooKeeper中的/brokers/topics/节点添加PartitionModificationsListener，用来监听Topic中的分区分配变化。

  4. 更新集群的元数据信息，同步到其他普通的Broker节点中

    Partition副本选举Leader机制

    Controller感知到分区Leader所在的Broker挂了，Controller会从ISR列表（参数
    unclean.leader.election.enable=false的前提下）里挑第一个Broker作为Leader（第一个Broker最先放进ISR列表，可能是同步数据最多的副本），如果参数unclean.leader.election.enable为true，代表在ISR列表里所有副本都挂了的时候可以在ISR列表以外的副本中选Leader，这种设置，可以提高可用性，但是选出的新Leader有可能数据少很多。副本进入ISR列表有两个条件：

  5. 副本节点不能产生分区，必须能与ZooKeeper保持会话以及跟Leader副本网络连通

  6. 副本能复制Leader上的所有写操作，并且不能落后太多。（与Leader副本同步滞后的副本，是由replica.lag.time.max.ms配置决定的，超过这个时间都没有跟Leader同步过的一次的副本会被移出ISR列表）

    消费者消费消息的Offset记录机制

    每个Consumer会定期将自己消费分区的Offset提交给Kafka内部Topic：consumer_offsets，提交过去的时候，key是consumerGroupId+topic+分区号，value就是当前Offset的值，Kafka会定期清理Topic里的消息，最后就保留最新的那条数据。
    因为__consumer_offsets可能会接收高并发的请求，Kafka默认给其分配50个分区（可以通过
    offsets.topic.num.partitions设置），这样可以通过加机器的方式抗大并发。

    消费者Rebalance机制

    Rebalance就是说 如果消费组里的消费者数量有变化或消费的分区数有变化，Kafka会重新分配消费者与消费分区的关系 。比如consumer group中某个消费者挂了，此时会自动把分配给他的分区交给其他的消费者，如果他又重启了，那么又会把一些分区重新交还给他。
    注意：Rebalance只针对subscribe这种不指定分区消费的情况，如果通过assign这种消费方式指定了分区，Kafka不会进行Rebalance。
    如下情况可能会触发消费者Rebalance：

  7. 消费组里的Consumer增加或减少了

  8. 动态给Topic增加了分区
  9. 消费组订阅了更多的Topic

Rebalance过程中，消费者无法从Kafka消费消息，这对Kafka的TPS会有影响，如果Kafka集群内节点较多，比如数百 个，那重平衡可能会耗时极多，所以应尽量避免在系统高峰期的重平衡发生。

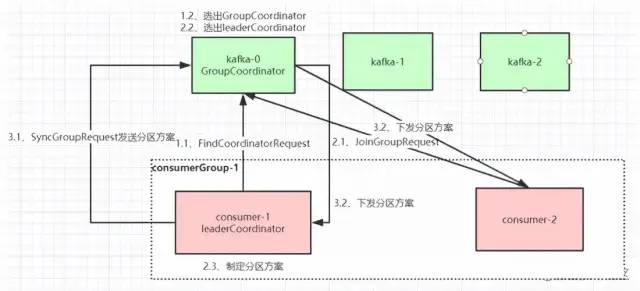

Rebalance过程如下

当有消费者加入消费组时，消费者、消费组及组协调器之间会经历以下几个阶段：
RabbitMQ,RocketMQ,Kafka的重要组件和MQ的顺序，延迟，可靠性，幂等性，消息积压 - 图10第一阶段：选择组协调器
组协调器GroupCoordinator：每个consumer group都会选择一个Broker作为自己的组协调器coordinator，负责监控这个消费组里的所有消费者的心跳，以及判断是否宕机，然后开启消费者Rebalance。consumer group中的每个consumer启动时会向Kafka集群中的某个节点发送FindCoordinatorRequest请求来查找对应的组协调器GroupCoordinator，并跟其建立网络连接。组协调器选择方式：通过如下公式可以选出consumer消费的Offset要提交到__consumer_offsets的哪个分区，这个分区Leader对应的Broker就是这个consumer group的coordinator公式：
hash(consumer group id) % 对应主题的分区数
第二阶段：加入消费组JOIN GROUP
在成功找到消费组所对应的GroupCoordinator之后就进入加入消费组的阶段，在此阶段的消费者会向GroupCoordinator发送JoinGroupRequest请求，并处理响应。然后GroupCoordinator从一个consumer group中选择第一个加入group的consumer作为Leader（消费组协调器），把consumer group情况发送给这个Leader，接着这个Leader会负责制定分区方案。
第三阶段（SYNC GROUP）
consumer leader通过给GroupCoordinator发送SyncGroupRequest，接着GroupCoordinator就把分区方案下发给各个consumer，他们会根据指定分区的Leader Broker进行网络连接以及消息消费。

消费者Rebalance分区分配策略

主要有三种Rebalance的策略：range 、 round-robin 、 sticky 。默认情况为range分配策略。
假设一个主题有10个分区（0-9），现在有三个consumer消费：
range策略：按照分区序号排序分配 ，假设n＝分区数／消费者数量 = 3， m＝分区数%消费者数量 = 1，那么前 m 个消 费者每个分配 n+1 个分区，后面的（消费者数量－m ）个消费者每个分配 n 个分区。比如分区0~ 3给一个consumer，分区4~ 6给一个consumer，分区7~9给一个consumer。
round-robin策略：轮询分配 ，比如分区0、3、6、9给一个consumer，分区1、4、7给一个consumer，分区2、5、 8给一个consumer
sticky策略：初始时分配策略与round-robin类似，但是在rebalance的时候，需要保证如下两个原则：

  1. 分区的分配要尽可能均匀 。
  2. 分区的分配尽可能与上次分配的保持相同。

当两者发生冲突时，第一个目标优先于第二个目标 。这样可以最大程度维持原来的分区分配的策略。比如对于第一种range情况的分配，如果第三个consumer挂了，那么重新用sticky策略分配的结果如下：consumer1除了原有的0~ 3，会再分配一个7 consumer2除了原有的4~ 6，会再分配8和9。

Producer发布消息机制剖析

1、写入方式
producer采用push模式将消息发布到broker，每条消息都被append到patition中，属于顺序写磁盘（顺序写磁盘 比 随机写 效率要高，保障 kafka 吞吐率）。
2、消息路由
producer发送消息到broker时，会根据分区算法选择将其存储到哪一个partition。其路由机制为：
hash(key)%分区数

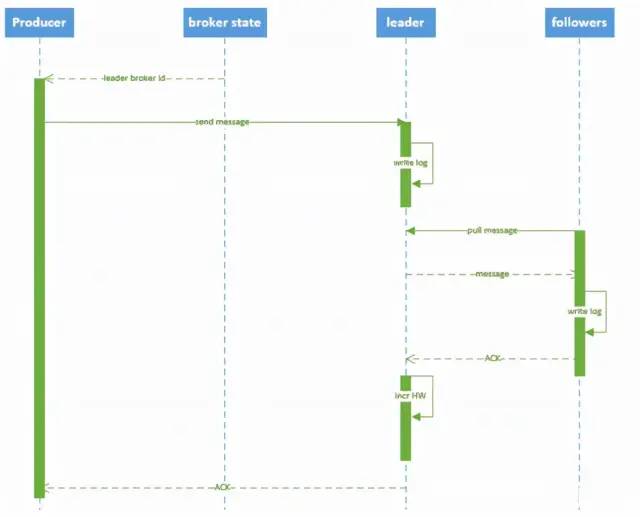

3、写入流程
RabbitMQ,RocketMQ,Kafka的重要组件和MQ的顺序，延迟，可靠性，幂等性，消息积压 - 图11

  1. producer先从ZooKeeper的 “/brokers/…/state” 节点找到该partition的leader
  2. producer将消息发送给该leader
  3. leader将消息写入本地log
  4. followers从leader pull消息，写入本地log后向leader发送ACK
  5. leader收到所有ISR中的replica的ACK后，增加HW（high watermark，最后commit的offset）并向producer发送ACK

    HW与LEO

    HW俗称高水位 ，HighWatermark的缩写，取一个partition对应的ISR中最小的LEO（log-end-offset）作为HW， consumer最多只能消费到HW所在的位置。另外每个replica都有HW,leader和follower各自负责更新自己的HW的状 态。对于leader新写入的消息，consumer不能立刻消费，leader会等待该消息被所有ISR中的replicas同步后更新HW， 此时消息才能被consumer消费。这样就保证了如果leader所在的broker失效，该消息仍然可以从新选举的leader中获取。对于来自内部broker的读取请求，没有HW的限制。

    日志分段存储

    Kafka一个分区的消息数据对应存储在一个文件夹下，以topic名称+分区号命名，消息在分区内是分段存储的， 每个段的消息都存储在不一样的log文件里，Kafka规定了一个段位的log文件最大为1G，做这个限制目的是为了方便把log文件加载到内存去操作：
    1 ### 部分消息的offset索引文件，kafka每次往分区发4K(可配置)消息就会记录一条当前消息的offset到index文件，

2 ### 如果要定位消息的offset会先在这个文件里快速定位，再去log文件里找具体消息

3 00000000000000000000.index

4 ### 消息存储文件，主要存offset和消息体

5 00000000000000000000.log

6 ### 消息的发送时间索引文件，kafka每次往分区发4K(可配置)消息就会记录一条当前消息的发送时间戳与对应的offset到timeindex文件，

7 ### 如果需要按照时间来定位消息的offset，会先在这个文件里查找

8 00000000000000000000.timeindex

9

10 00000000000005367851.index

11 00000000000005367851.log

12 00000000000005367851.timeindex

13

14 00000000000009936472.index

15 00000000000009936472.log

16 00000000000009936472.timeindex

这个9936472之类的数字，就是代表了这个日志段文件里包含的起始 Offset，也就说明这个分区里至少都写入了接近1000万条数据了。Kafka Broker有一个参数，log.segment.bytes，限定了每个日志段文件的大小，最大就是1GB。一个日志段文件满了，就自动开一个新的日志段文件来写入，避免单个文件过大，影响文件的读写性能，这个过程叫做log rolling，正在被写入的那个日志段文件，叫做active log segment。
最后附一张ZooKeeper节点数据图
RabbitMQ,RocketMQ,Kafka的重要组件和MQ的顺序，延迟，可靠性，幂等性，消息积压 - 图12

MQ带来的一些问题、及解决方案

如何保证顺序消费？

  • RabbitMQ：一个Queue对应一个Consumer即可解决。
  • RocketMQhash(key)%队列数

  • Kafka：hash(key)%分区数

    如何实现延迟消费？

  • RabbitMQ：两种方案
    死信队列 + TTL引入RabbitMQ的延迟插件

  • RocketMQ：天生支持延时消息。

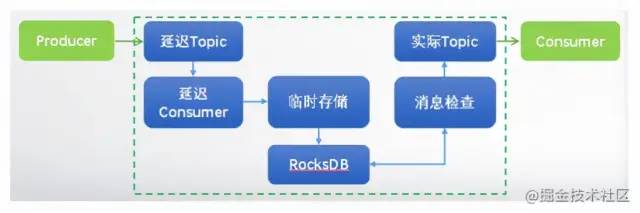

  • Kafka：步骤如下
    专门为要延迟的消息创建一个Topic新建一个消费者去消费这个Topic消息持久化再开一个线程定时去拉取持久化的消息，放入实际要消费的Topic实际消费的消费者从实际要消费的Topic拉取消息。

RabbitMQ,RocketMQ,Kafka的重要组件和MQ的顺序，延迟，可靠性，幂等性，消息积压 - 图13

如何保证消息的可靠性投递

RabbitMQ：

  • Broker—>消费者：手动ACK
  • 生产者—>Broker：两种方案

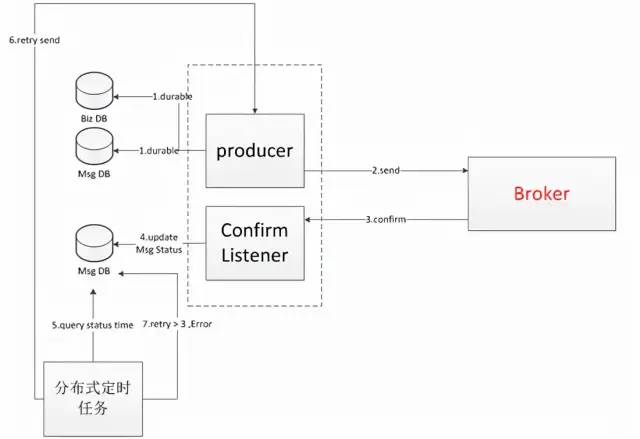

数据库持久化：
1.将业务订单数据和生成的Message进行持久化操作（一般情况下插入数据库，这里如果分库的话可能涉及到分布式事务）

2.将Message发送到Broker服务器中

3.通过RabbitMQ的Confirm机制，在producer端，监听服务器是否ACK。

4.如果ACK了，就将Message这条数据状态更新为已发送。如果失败，修改为失败状态。

5.分布式定时任务查询数据库3分钟（这个具体时间应该根据的时效性来定）之前的发送失败的消息

6.重新发送消息，记录发送次数

7.如果发送次数过多仍然失败，那么就需要人工排查之类的操作。

RabbitMQ,RocketMQ,Kafka的重要组件和MQ的顺序，延迟，可靠性，幂等性，消息积压 - 图14
优点：能够保证消息百分百不丢失。
缺点：第一步会涉及到分布式事务问题。

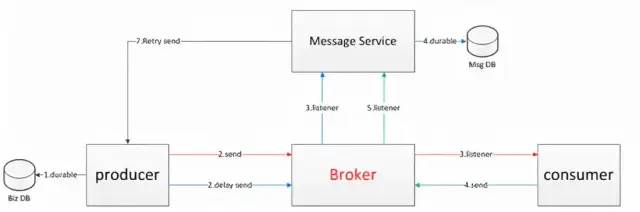

消息的延迟投递：
流程图中，颜色不同的代表不同的message

1.将业务订单持久化

2.发送一条Message到broker(称之为主Message)，再发送相同的一条到不同的队列或者交换机(这条称为确认Message)中。

3.主Message由实际业务处理端消费后，生成一条响应Message。之前的确认Message由Message Service应用处理入库。

4~6.实际业务处理端发送的确认Message由Message Service接收后，将原Message状态修改。

7.如果该条Message没有被确认，则通过rpc调用重新由producer进行全过程。

RabbitMQ,RocketMQ,Kafka的重要组件和MQ的顺序，延迟，可靠性，幂等性，消息积压 - 图15
优点：相对于持久化方案来说响应速度有所提升
缺点：系统复杂性有点高，万一两条消息都失败了，消息存在丢失情况，仍需Confirm机制做补偿。

RocketMQ

生产者弄丢数据：
Producer在把Message发送Broker的过程中，因为网络问题等发生丢失，或者Message到了Broker，但是出了问题，没有保存下来。针对这个问题，RocketMQ对Producer发送消息设置了3种方式：
同步发送
异步发送
单向发送

Broker弄丢数据：
Broker接收到Message暂存到内存，Consumer还没来得及消费，Broker挂掉了。
可以通过 持久化 设置去解决：

  1. 创建Queue的时候设置持久化，保证Broker持久化Queue的元数据，但是不会持久化Queue里面的消息
  2. 将Message的deliveryMode设置为2，可以将消息持久化到磁盘，这样只有Message支持化到磁盘之后才会发送通知Producer ack

这两步过后，即使Broker挂了，Producer肯定收不到ack的，就可以进行重发。
消费者弄丢数据：
Consumer有消费到Message，但是内部出现问题，Message还没处理，Broker以为Consumer处理完了，只会把后续的消息发送。这时候，就要 关闭autoack，消息处理过后，进行手动ack , 多次消费失败的消息，会进入 死信队列 ，这时候需要人工干预。

Kafka

生产者弄丢数据
设置了 acks=all ，一定不会丢，要求是，你的 leader 接收到消息，所有的 follower 都同步到了消息之后，才认为本次写成功了。如果没满足这个条件，生产者会自动不断的重试，重试无限次。
Broker弄丢数据
Kafka 某个 broker 宕机，然后重新选举 partition 的 leader。大家想想，要是此时其他的 follower 刚好还有些数据没有同步，结果此时 leader 挂了，然后选举某个 follower 成 leader 之后，不就少了一些数据？这就丢了一些数据啊。
此时一般是要求起码设置如下 4 个参数：
replication.factor
min.insync.replicas
acks=all
retries=MAX

我们生产环境就是按照上述要求配置的，这样配置之后，至少在 Kafka broker 端就可以保证在 leader 所在 broker 发生故障，进行 leader 切换时，数据不会丢失。
消费者弄丢数据
你消费到了这个消息，然后消费者那边自动提交了 offset，让 Kafka 以为你已经消费好了这个消息，但其实你才刚准备处理这个消息，你还没处理，你自己就挂了，此时这条消息就丢咯。
这不是跟 RabbitMQ 差不多吗，大家都知道 Kafka 会自动提交 offset，那么只要 关闭自动提交 offset，在处理完之后自己手动提交 offset，就可以保证数据不会丢。但是此时确实还是可能会有重复消费，比如你刚处理完，还没提交 offset，结果自己挂了，此时肯定会重复消费一次，自己保证幂等性就好了。

如何保证消息的幂等？

以 RocketMQ 为例，下面列出了消息重复的场景：
发送时消息重复
当一条消息已被成功发送到服务端并完成持久化，此时出现了网络闪断或者客户端宕机，导致服务端对客户端应答失败。如果此时生产者意识到消息发送失败并尝试再次发送消息，消费者后续会收到两条内容相同并且Message ID也相同的消息。
投递时消息重复
消息消费的场景下，消息已投递到消费者并完成业务处理，当客户端给服务端反馈应答的时候网络闪断。为了保证消息至少被消费一次，消息队列RocketMQ版的服务端将在网络恢复后再次尝试投递之前已被处理过的消息，消费者后续会收到两条内容相同并且Message ID也相同的消息。
负载均衡时消息重复（包括但不限于网络抖动、Broker重启以及消费者应用重启）
当消息队列RocketMQ版的Broker或客户端重启、扩容或缩容时，会触发Rebalance，此时消费者可能会收到重复消息。

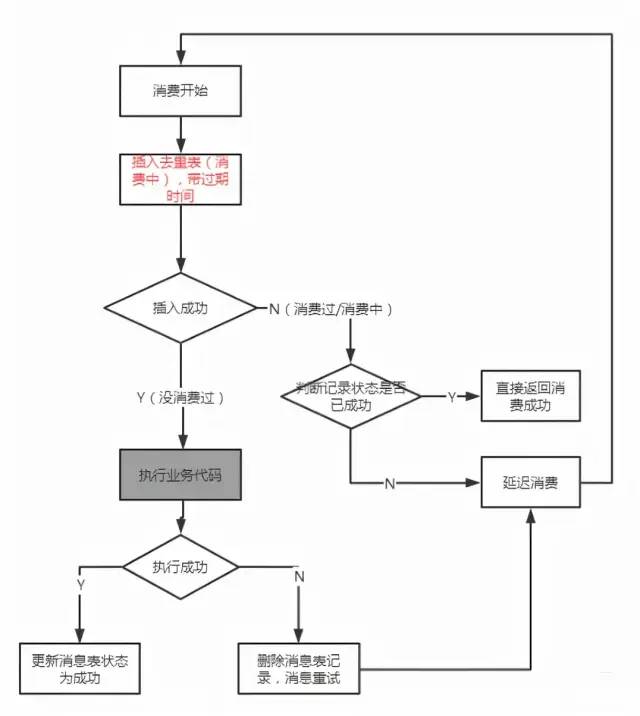

那么，有什么解决方案呢？直接上图。
RabbitMQ,RocketMQ,Kafka的重要组件和MQ的顺序，延迟，可靠性，幂等性，消息积压 - 图16

如何解决消息积压的问题？

关于这个问题，有几个点需要考虑：
如何快速让积压的消息被消费掉？
临时写一个消息分发的消费者，把积压队列里的消息均匀分发到N个队列中，同时一个队列对应一个消费者，相当于消费速度提高了N倍。
修改前：
RabbitMQ,RocketMQ,Kafka的重要组件和MQ的顺序，延迟，可靠性，幂等性，消息积压 - 图17
修改后：
RabbitMQ,RocketMQ,Kafka的重要组件和MQ的顺序，延迟，可靠性，幂等性，消息积压 - 图18
积压时间太久，导致部分消息过期，怎么处理？
批量重导。在业务不繁忙的时候，比如凌晨，提前准备好程序，把丢失的那批消息查出来，重新导入到MQ中。
消息大量积压，MQ磁盘被写满了，导致新消息进不来了，丢掉了大量消息，怎么处理？
这个没办法。谁让【消息分发的消费者】写的太慢了，你临时写程序，接入数据来消费，消费一个丢弃一个，都不要了，快速消费掉所有的消息。然后走第二个方案，到了晚上再补数据吧。
