大家好，下边我们再来介绍另外一种节点就是 UI 节点。 UI ，user interface 就是用来实现用户输入的那些节点。如果大家之前学过图形界面开发或者是学过网页的话，应该知道，当我们进行图形界面开发的时候，需要用户输入的时候，就需要有一些按钮、文本框等等。那么这些也可以在我们的这个游戏界面里边添加进来。

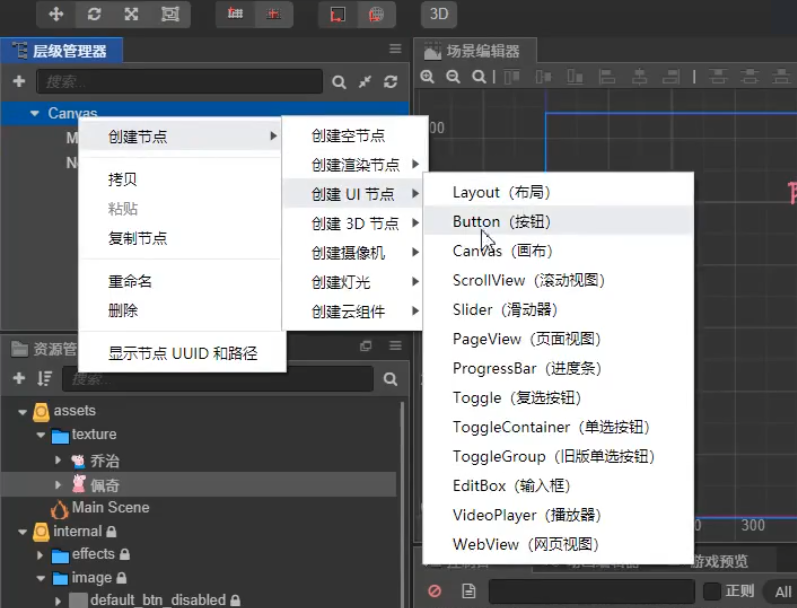

下边我们就来演示一下，比如说我们添加一个按钮 button ，那么我们可以先把上节课的这个 label 节点往上放一点，然后在左边的节点管理器里边添加一个叫做创建 UI 节点。在这下边就可以选择 button 这种类型。可以看到他给我们添加了一个 button，我把他的大小改一下，宽度改成200，高度改成100。

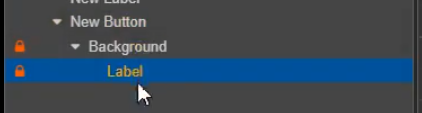

你看在这里边得到了一个按钮，得到一个节点，它显示为一个按钮。但是说节点的话其实添加了三个节点，你在左边的这个层级管理器里边展开来可以看到

  • 首先添加了一个 new button 这样的一个节点
  • 然后在这个节点下边又创建了一个子节点 background ，这个节点是用来负责绘制它这个背景的
  • 然后又添加了一个节点 label， label 是用来在这个位置绘制一个文字的，也就是说这是一个层次化的关系。

下边我们来设置一下它显示的文字。它现在显示的是 button 那我想把它改成其他的文字，点一下，然后找到下边的这个这个节点， label 这个节点才是用来修显示这个文字的。在这里边你可以改一下，比如说就改成我的名字，然后它的大小也可以在这里面改一下，比如说改成 40 像素就可以看得比较更清楚一些。

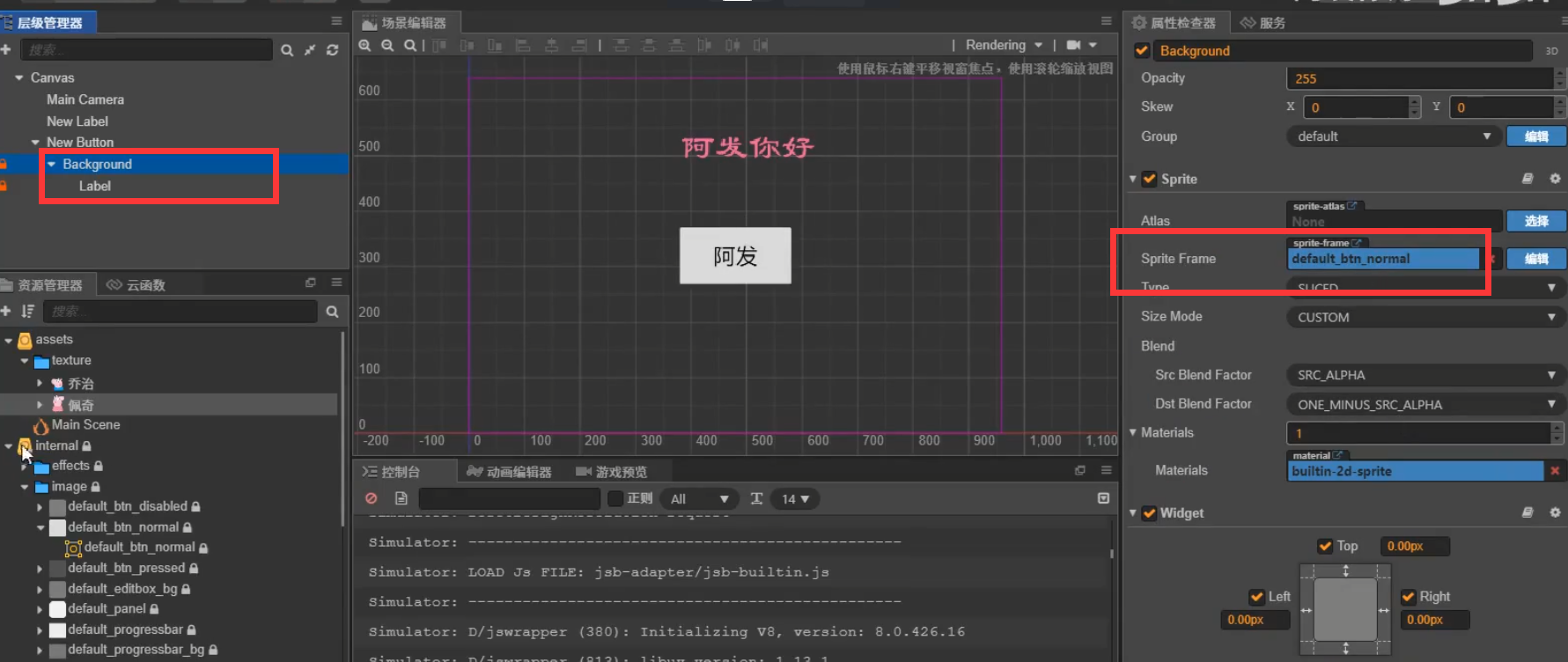

背景也可以改，背景是由 background 这个节点来控制。我们点一下 background 然后右边就可以看到属性栏，background这里边它其实是一个 sprite 组件，在这里边你就可以来修改它的背景了，比如说你想把一个图片给弄过来的话也是可以的。
总之，如果你想用指定一个背景图片的话，那么就在这里边先让你的美工准备好一个图片素材，然后再拖到这个里边来，也就是说有 background 这个节点来负责绘制背景，label负责显示文本。

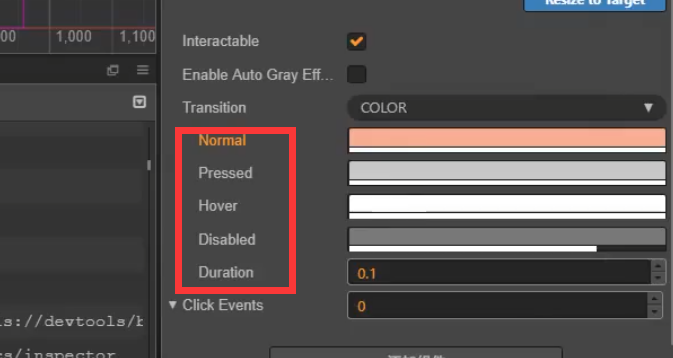

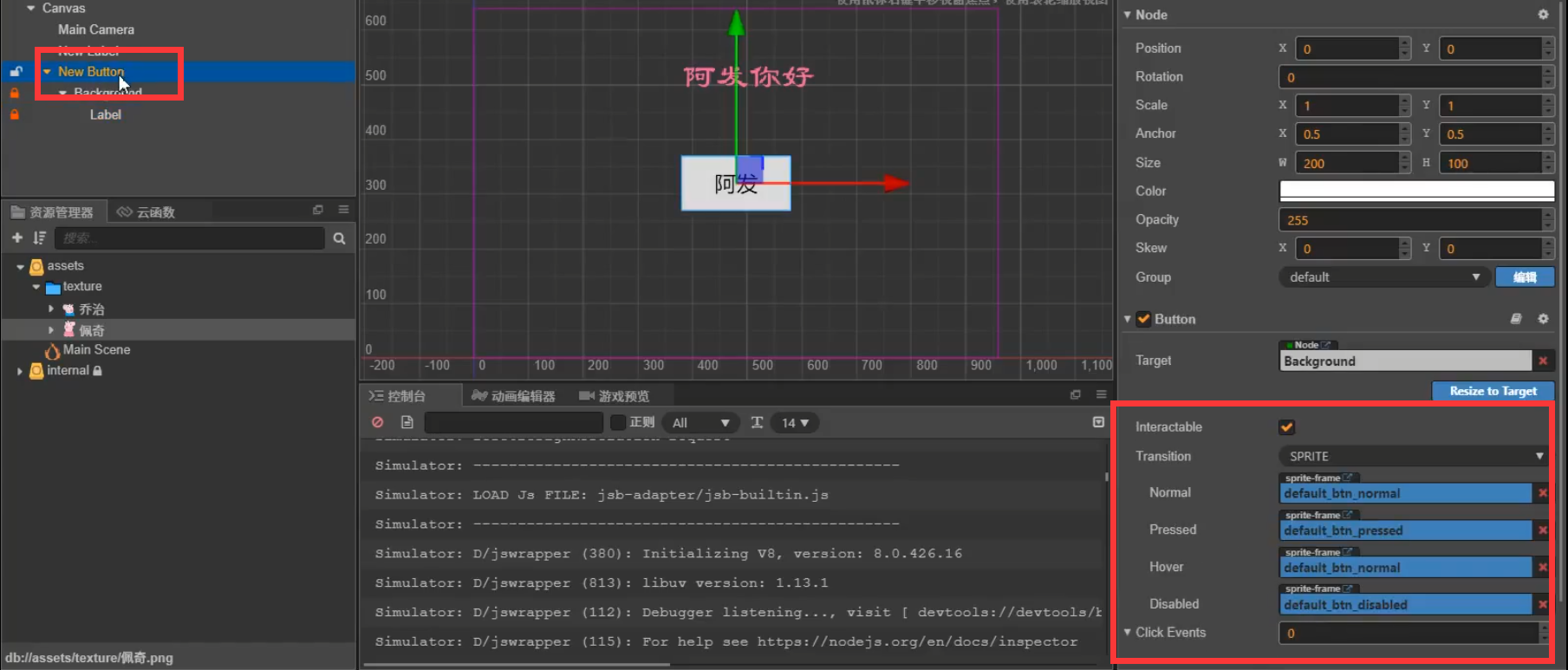

new button 也是有功能的，在 new button 里边，右边你可以看到它可以设定这种按钮的几个状态

  • 比如说正常 normal 的时候显示什么
  • pressed 的显示什么
  • hover 鼠标移上来的时候显示什么

在这个上面还有一个类型，可以用颜色，也可以用图片都是可以的。比如把它改成颜色，然后把 normal 的时候颜色改成这种颜色。然后按下回车，这时就修改了它的颜色。

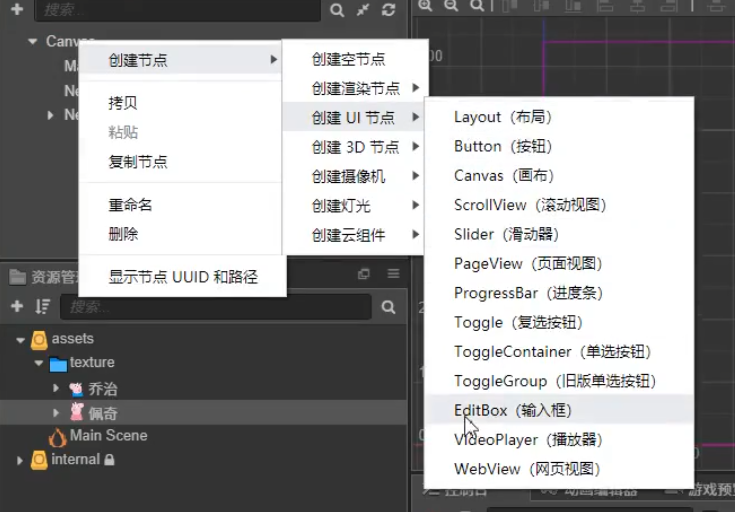

我们再来试一下，再添加一个文本框还是创建 UI 节点，在下边我们找到这个 edit box 这一项
可以看到这里边就有一个 edit box ，那其实它也添加了好几个节点，首先是一个 new editbox 就是一个文本框节点，在它下边又添加了三个子节点。

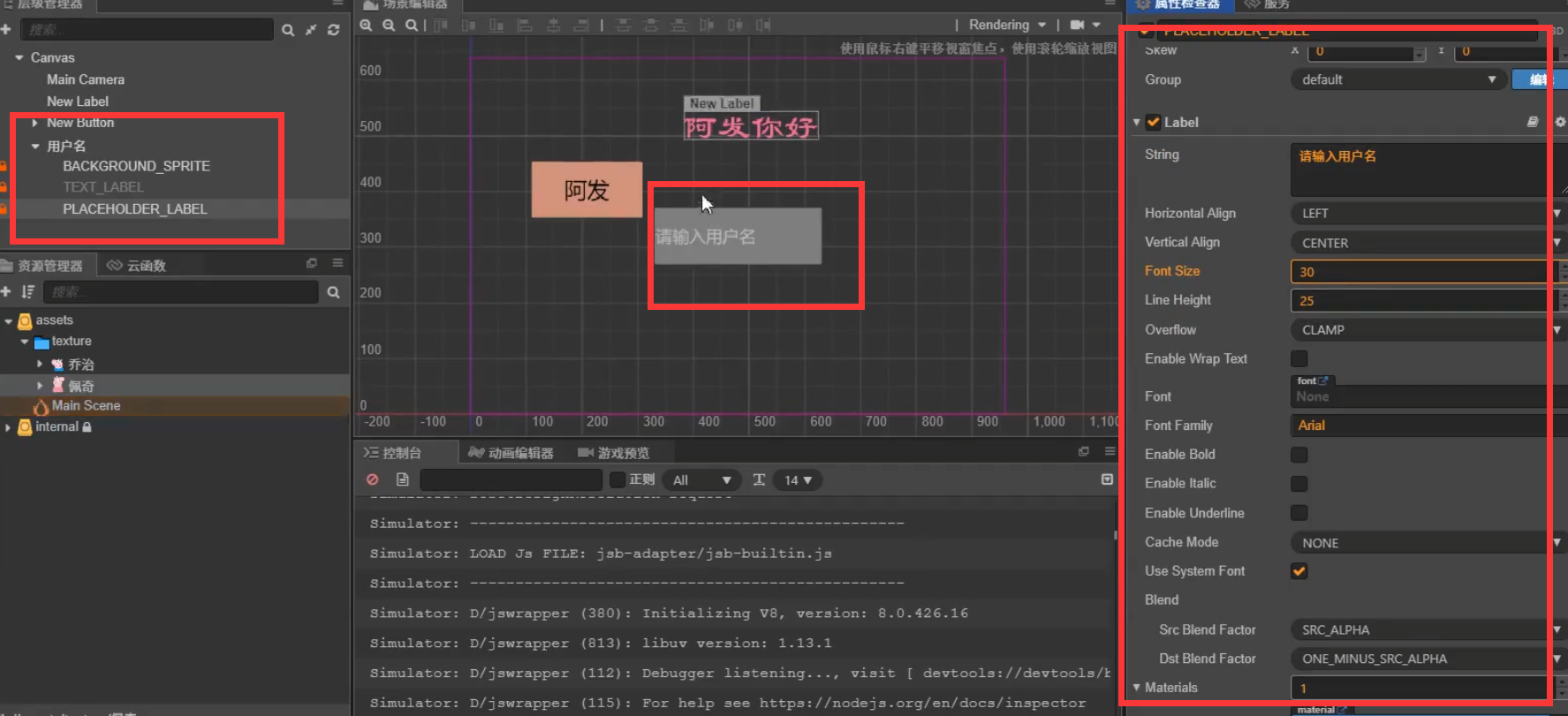

我们可以把它名字改一下，比如说叫用户名，在用户名这个节点下面有三个节点，BACKGROUND_SPRITE是定义它的背景图片的，TEXT_LABEL是显示文本的，PLACEHOLDER LABEL是用来显示这个 placeholder，这个是用来定义提示文字的，我们改成，请输入用户名，然后字体改成30，那现在就是这个样子了。
然后运行一下这个程序，如果是网页发布的话，就会在网页里边打开。然后这里边你就可以来输入了。那大家说这个不就变成图形界面开发了吗？你也可以这么样认为。

好的，那么在我们的游戏界面里边，其实 UI 控件用的并不多，大家可以思考一下，那什么时候才能用到这个 UI 控件呢？有时候是能够用到的，比如说你让一个用户打开你的游戏的时候，先登录一下游戏，比如说你这里边要保存用户数据的，那显然要配备一个后台，然后你就要提供一个界面，让用户在界面里边输入玩家的用户名，然后登录。所以这时候是需要这种 UI 控件的，只是说这个并不是我们的重点，用的也不太多。

好的，我们这节课就给大家大致展示了这两个控件，大家不要去花太多的时间把所有的控件都玩一遍。我相信很多同学也并没有这个兴趣，因为我们之前已经学得够多了。比如说如果学习 swing 的话，那 swing 里面全部都是这种窗口控件的使用。所以我们现在应该是没有太大的兴趣的。我们在这里边重点见识一下他这种三层的设计。

我相信我刚才讲了之后，大家并不明白这是什么意思，为什么说一个这个节点下边又挂了三个控件，每个控件各自承担不同的功能，那它整体上合起来就呈现出一种文本框的一种用处。这个看起来大家应该是不太明白的，没有关系，你就来大致的看一下就可以。我们以后会进一步的深入的再讲这个东西。总之，目前来说它并不是我们的重点，你只要稍微操作一下就可以了。好，我们这节课就讲到这里，谢谢。
