我们使用runc create创建容器、启动容器。主要流程如下：

  1. 运行runc create时，后台生成该命令的进程，我们称该进程为parent；
  2. parent进程中fork进程，运行runc init，我们称runc init进程为child进程；
  3. child进程开始准备用户进程的运行环境，此时parent和child进程通过pipe进行通信；
  4. child进程准备好用户进程的运行环境后，通知parent退出，自己则被exec.fifo阻塞；
  5. 由于parent退出(即runc create退出)，child成孤独进程，进而被containerd-shim进程接收
  6. child进程一直被exec.fifo阻塞；
  7. 运行runc start时，会打开exec.fifo，使child的阻塞消除，runc start退出；
  8. 由于阻塞消除，child进程继续往下执行；
  9. child进程使用用户定义的命令替换runc init，从而child进程成为容器内的主进程；
  10. 容器启动完成。


发送的具体数据在 linuxContainer 的 bootstrapData() 函数中封装成netlink msg格式的消息

runc init会生成3个进程，

  1. namespaces在runc init 2完成创建
  2. runc init 1和runc init 2最终都会执行exit(0),但runc init 3不会，它会继续执行runc init命令的后半部分。因此最终只会剩下runc create进程和runc init 3进程


runc create 进程中：

create.go.
—> utils_linux.go startContainer

——> utils_linux.go createContainer
——> utils_linux.go. (r runner) run —这里是抽象工具方法，对于 CT_ACT_CREATE 执行的 (c linuxContainer) Start

———> libcontainer/container_linux.go. (c linuxContainer) Start
————> c.createExecFifo() 创建 exec.fifo 文件
————> (c linuxContainer) start

—————> libcontainer/process_linux.go (p *initProcess) start()

—————> libcontainer/container_linux.go (c *linuxContainer) updateState 将状态信息存储到state.json

  1. // parentPipe的socket是SockPair：init-p 和init-c
  2. func (p *initProcess) start() error {
  4.     p.cmd.Start() // 启动runc init 1
  5.     p.process.ops = p
  6.     io.Copy(p.parentPipe, p.bootstrapData); // 通过SockPair发送bootstrapData给runc init 1，用于设置namespace
  8.     childPid, err := p.getChildPid() // 通过SockPair得到runc init 3的pid，同时等runc init 2退出
  10.     fds, err := getPipeFds(childPid)
  11.     p.setExternalDescriptors(fds)
  13.     p.waitForChildExit(childPid) // 等待runc init 1进程终止，同时设置p.cmd.Process为runc init 3
  15.     p.createNetworkInterfaces()

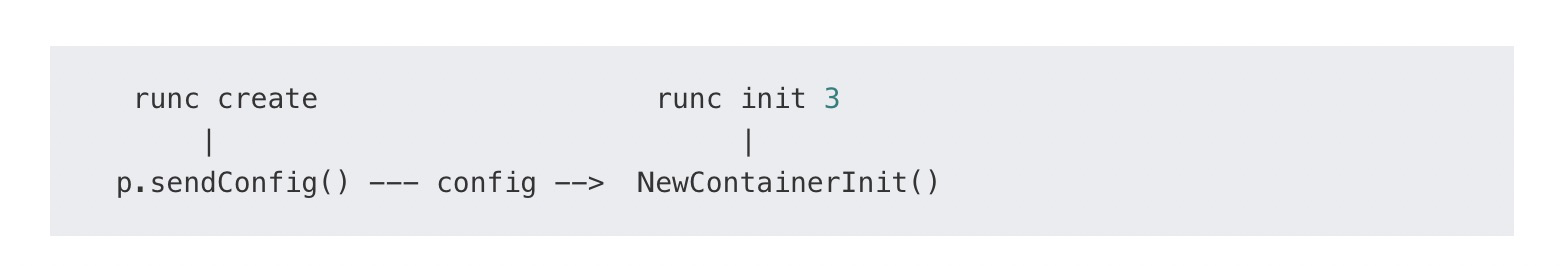

  17.     p.sendConfig() // runc create又开始通过SockPair进行双向通信了，通信的对端自然就是runc init 3进程。sendConfig发送的配置信息包括容器entrypoint
  19.     parseSync(p.parentPipe, func(sync *syncT) error {
  20.         switch sync.Type {
  21.         case procReady:
  22.             .....
  23.             writeSync(p.parentPipe, procRun);
  24.             sentRun = true
  25.         case procHooks:
  26.             .....
  27.             // Sync with child.
  28.             err := writeSync(p.parentPipe, procResume);
  29.             sentResume = true
  30.         }
  32.         return nil
  33.     })


runc start中：

主要就是: 打开fifo，让runc init 3开始执行

start.go
—> libcontainer/container_linux.go Exec()
——> libcontainer/container_linux.go (c *linuxContainer) exec()

  1. func (c *linuxContainer) exec() error {
  2.     path := filepath.Join(c.root, execFifoFilename)
  4.     fifoOpen := make(chan struct{})
  5.     select {
  6.     case <-awaitProcessExit(c.initProcess.pid(), fifoOpen):
  7.         return errors.New("container process is already dead")
  8.     case result := <-awaitFifoOpen(path): //打开fifo，让runc init 3开始执行
  9.         close(fifoOpen)
  10.         if result.err != nil {
  11.             return result.err
  12.         }
  13.         f := result.file
  14.         defer f.Close()
  15.         if err := readFromExecFifo(f); err != nil {
  16.             return err
  17.         }
  18.         return os.Remove(path)
  19.     }
  20. }

runc init中golang代码：

init.go
—> libcontainer/factory_linux.go (l LinuxFactory) StartInitialization()
——> libcontainer/standard_init_linux.go (l linuxStandardInit) Init()
