frp 协议详解

背景

我其实经常把 frp 当成一个网络项目，或者说是以网络为底层，在周边建立生态的一个项目。既然是一个网络项目，那就必然涉及网络的方方面面，比如通信协议。 因为是 C-S 架构，那比如有 C-S 的通信协议；又因为底层依赖网络，那比如涉及到很多 TCP 和 UDP 等协议。

本文希望从协议两个字开始说起，说说 frp 的自定义协议以及底层依赖的网络协议内容，最后会简单讲下多路复用。

自定义协议

协议总览

TypeLogin:                 Login{},
TypeLoginResp:             LoginResp{},
TypeNewProxy:              NewProxy{},
TypeNewProxyResp:          NewProxyResp{},
TypeCloseProxy:            CloseProxy{},
TypeNewWorkConn:           NewWorkConn{},
TypeReqWorkConn:           ReqWorkConn{},
TypeStartWorkConn:         StartWorkConn{},
TypeNewVisitorConn:        NewVisitorConn{},
TypeNewVisitorConnResp:    NewVisitorConnResp{},
TypePing:                  Ping{},
TypePong:                  Pong{},
TypeUDPPacket:             UDPPacket{},
TypeNatHoleVisitor:        NatHoleVisitor{},
TypeNatHoleClient:         NatHoleClient{},
TypeNatHoleResp:           NatHoleResp{},
TypeNatHoleClientDetectOK: NatHoleClientDetectOK{},
TypeNatHoleSid:            NatHoleSid{},

可以看到，frp 自定义了很多协议，大致可以分类为登录，控制面 Proxy 操作协议，数据面 work 协议，visitor 协议，ping-pong 协议，udp 报文协议，p2p 打洞协议。

接下来，我们一个一个讲。

登录

type Login struct {
    Version      string            `json:"version"`
    Hostname     string            `json:"hostname"`
    Os           string            `json:"os"`
    Arch         string            `json:"arch"`
    User         string            `json:"user"`
    PrivilegeKey string            `json:"privilege_key"`
    Timestamp    int64             `json:"timestamp"`
    RunID        string            `json:"run_id"`
    Metas        map[string]string `json:"metas"`
    // Some global configures.
    PoolCount int `json:"pool_count"`
}
type LoginResp struct {
    Version       string `json:"version"`
    RunID         string `json:"run_id"`
    ServerUDPPort int    `json:"server_udp_port"`
    Error         string `json:"error"`
}

登录协议是用在 frpc 连接 frps 的时候，frpc 发送的数据，包含的数据从命名基本上可以确定出来。

proxy 控制流

// When frpc login success, send this message to frps for running a new proxy.
type NewProxy struct {
    ProxyName      string            `json:"proxy_name"`
    ProxyType      string            `json:"proxy_type"`
    UseEncryption  bool              `json:"use_encryption"`
    UseCompression bool              `json:"use_compression"`
    Group          string            `json:"group"`
    GroupKey       string            `json:"group_key"`
    Metas          map[string]string `json:"metas"`
    // tcp and udp only
    RemotePort int `json:"remote_port"`
    // http and https only
    CustomDomains     []string          `json:"custom_domains"`
    SubDomain         string            `json:"subdomain"`
    Locations         []string          `json:"locations"`
    HTTPUser          string            `json:"http_user"`
    HTTPPwd           string            `json:"http_pwd"`
    HostHeaderRewrite string            `json:"host_header_rewrite"`
    Headers           map[string]string `json:"headers"`
    // stcp
    Sk string `json:"sk"`
    // tcpmux
    Multiplexer string `json:"multiplexer"`
}
type NewProxyResp struct {
    ProxyName  string `json:"proxy_name"`
    RemoteAddr string `json:"remote_addr"`
    Error      string `json:"error"`
}
type CloseProxy struct {
    ProxyName string `json:"proxy_name"`
}

当 frpc 里配置了新的 proxy 类型，frpc 就会发送 NewProxy 的消息给 frps，frps 就会创建一个 proxy 作为代理，每个 proxy 都有一个唯一确定的 proxyname。

proxy 数据流

type NewWorkConn struct {
    RunID        string `json:"run_id"`
    PrivilegeKey string `json:"privilege_key"`
    Timestamp    int64  `json:"timestamp"`
}
type ReqWorkConn struct {
}
type StartWorkConn struct {
    ProxyName string `json:"proxy_name"`
    SrcAddr   string `json:"src_addr"`
    DstAddr   string `json:"dst_addr"`
    SrcPort   uint16 `json:"src_port"`
    DstPort   uint16 `json:"dst_port"`
    Error     string `json:"error"`
}

假设没有开启多路复用，来了一个数据连接，frps 需要告诉 frpc 发起一个 work 的连接，然后 frps 会用这个新创建的连接来服务用户数据。 开启了多路复用其实类似，只是连接是虚拟的了。

心跳

type Ping struct {
    PrivilegeKey string `json:"privilege_key"`
    Timestamp    int64  `json:"timestamp"`
}
type Pong struct {
    Error string `json:"error"`
}

frpc 与 frps 保持心跳协议。这里都是frpc 主动发起心跳 ping，frps 返回 pong。

UDP报文协议

type UDPPacket struct {
    Content    string       `json:"c"`
    LocalAddr  *net.UDPAddr `json:"l"`
    RemoteAddr *net.UDPAddr `json:"r"`
}

因为 frp 可以代理 udp 数据，这里 udp 是被封装为一个个消息然后通过 tcp 传输的。

其他几个协议，本人以为可以忽略，感兴趣的可以仔细看看。

底层协议（物理连接）

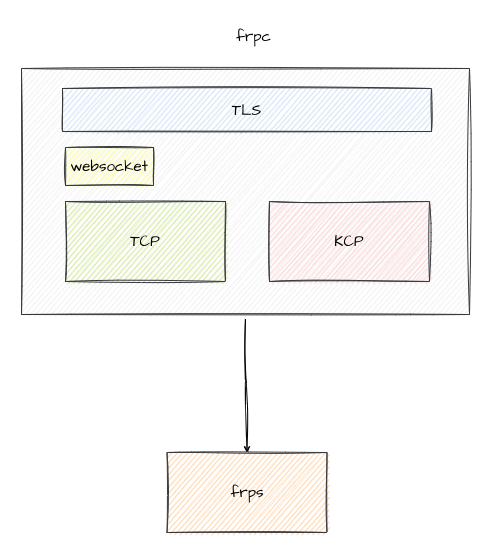

frpc 与 frps 最底层的物理连接，只可能是 TCP 和 UDP，其中 TCP 里有裸的 TCP 和 websocket，UDP 里有 KCP。 从源码里可以看出来。

func ConnectServerByProxy(proxyURL string, protocol string, addr string) (c net.Conn, err error) {
    switch protocol {
    case "tcp":
        return gnet.DialTcpByProxy(proxyURL, addr)
    case "kcp":
        // http proxy is not supported for kcp
        return ConnectServer(protocol, addr)
    case "websocket":
        return ConnectWebsocketServer(addr)
    default:
        return nil, fmt.Errorf("unsupport protocol: %s", protocol)
    }
}

TLS 协议是在底层协议基础之上的。

var (
    FRPTLSHeadByte = 0x17
)
func WrapTLSClientConn(c net.Conn, tlsConfig *tls.Config, disableCustomTLSHeadByte bool) (out net.Conn) {
    if !disableCustomTLSHeadByte {
        c.Write([]byte{byte(FRPTLSHeadByte)})
    }
    out = tls.Client(c, tlsConfig)
    return
}

多路复用（虚拟连接）

tcp多路复用

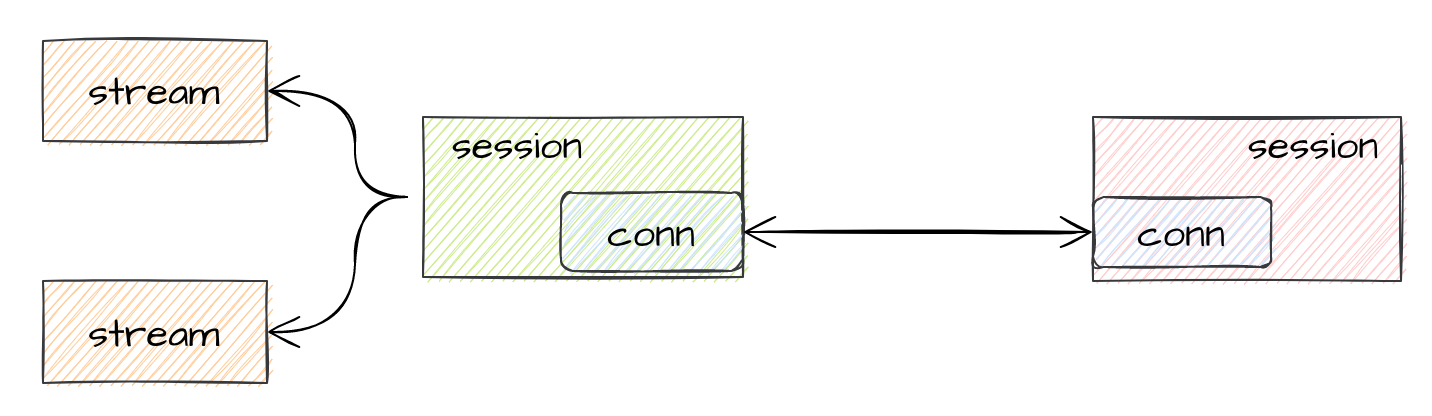

如果开启了多路复用，frpc 和 frps 之间只会有一个连接。所有的控制流和数据流都是用的这个物理连接。具体可以参考 https://github.com/hashicorp/yamux 。

总结

本文讲了 frp 的自定义协议，里面包含了各种控制流相关的 message。第二部分详细写了 frp 里的各个底层协议之间的关系，第三部分讲了虚拟连接 tcp 多路复用的实现。
