• 把公共的部分抽出来，写成leddrv.c
    • 这些公共部分对任何一个开发板来说都是一样的
    • 起承上启下的作用
    • 应用程序通过它来访问驱动程序，它向下调用各个单板的代码(board_a.c …)

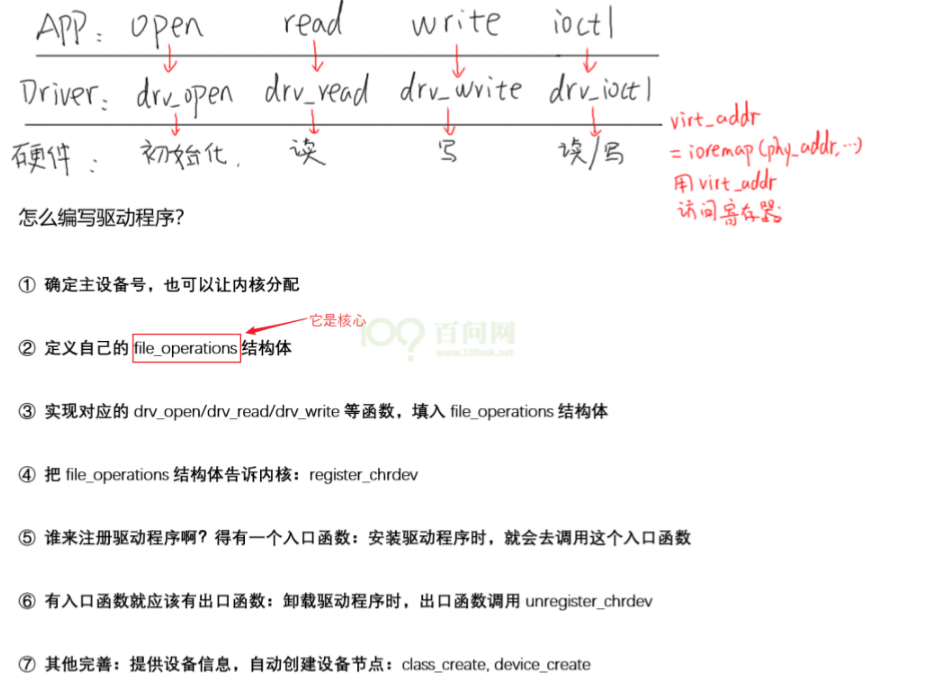

  • 框架
    • image.png
  • 每一个驱动程序都会对应一个file_operations结构体，内核中有那么多的结构体，怎么才能找到具体哪个结构体呢？
    • 应用程序要访问驱动程序，需要打开设备节点，设备节点里有主设备号；
    • 根据设备节点的主设备号在内核中找到file_operations结构体
    • 所以在注册file_operations时就需要提供主设备号

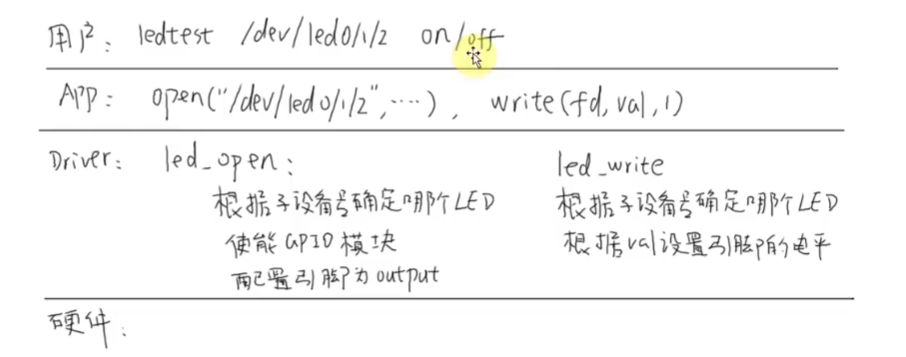

  • 对于LED驱动，需要怎样接口？
    • image.png
    • 通过设备节点的次设备号，测试程序可以决定去操作哪一盏灯
    • 在LED的open函数中配置LED引脚为输出（为什么不在入口函数中配置？ 因为安装了驱动程序并不表示会用到驱动程序）
  • LED 驱动要怎么写，才能支持多个板子？
    • 分层
    • 直接调用单板提供的初始化、操作函数
      • image.png
      • 每一个单板都实现同名的初始化、操作函数
      • 给boardA用时，只编译leddrv.c和boardA.c两个；同理，给boardB使用时依然

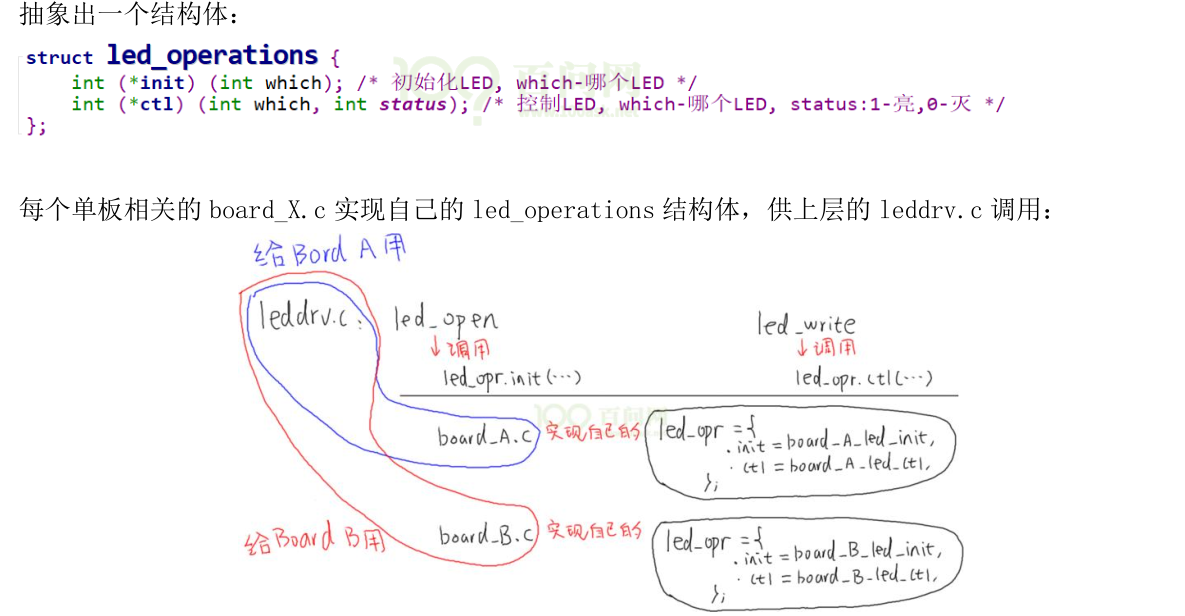

    • 以面向对象的思想，抽象出一个结构体
      • image.png
      • 上层leddrv.c代码会调用底层board提供的结构体，以及调用结构体里面的函数
  • leddrv.c ```c

/ 1. 确定主设备号 / static int major = 0; static struct class led_class; struct led_operations p_led_opr; / 底层board的LED结构体 /

define MIN(a, b) (a < b ? a : b)

/ 3. 实现对应的open/read/write等函数，填入file_operations结构体 / static ssizet leddrvread (struct file file, char __user buf, sizet size, lofft *offset) { printk(“%s %s line %d\n”, _FILE, __FUNCTION, __LINE); return 0; }

/ write(fd, &val, 1); / static ssize_t led_drv_write (struct file file, const char __user buf, size_t size, loff_t *offset) { int err; char status;

  1. struct inode *inode = file_inode(file);        /* 由file得到node */
  2. int minor = iminor(inode);                    /* 再由node得到次设备号 */
  4. printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
  5. err = copy_from_user(&status, buf, 1);
  7. /* 根据次设备号和status控制LED */
  8. p_led_opr->ctl(minor, status);
  10. return 1;

}

static int led_drv_open (struct inode node, struct file file) { int minor = iminor(node); / 根据node得到次设备号 /

  1. printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
  2. /* 根据次设备号初始化LED */
  3. p_led_opr->init(minor);
  5. return 0;

}

static int leddrvclose (struct inode node, struct file file) { printk(“%s %s line %d\n”, FILE, FUNCTION, __LINE); return 0; }

/ 2. 定义自己的file_operations结构体 / static struct file_operations led_drv = { .owner = THIS_MODULE, .open = led_drv_open, .read = led_drv_read, .write = led_drv_write, .release = led_drv_close, };

/ 4. 把file_operations结构体告诉内核：注册驱动程序 / / 5. 谁来注册驱动程序啊？得有一个入口函数：安装驱动程序时，就会去调用这个入口函数 / static int __init led_init(void) { int err; int i;

  1. printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
  2. major = register_chrdev(0, "100ask_led", &led_drv);  /* /dev/led */
  5. led_class = class_create(THIS_MODULE, "100ask_led_class");
  6. err = PTR_ERR(led_class);
  7. if (IS_ERR(led_class)) {
  8.     printk("%s %s line %d\n", __FILE__, __FUNCTION__, __LINE__);
  9.     unregister_chrdev(major, "100ask_led");
  10.     return -1;
  11. }
  13. /* 创建多个LED，通过次设备号区分 */
  14. for (i = 0; i < LED_NUM; i++)
  15.     device_create(led_class, NULL, MKDEV(major, i), NULL, "100ask_led%d", i); /* /dev/100ask_led0,1,... */
  16.     /* device_create 可变参数；     "100ask_led%d", i */
  18. p_led_opr = get_board_led_opr();        /* 获取board的led操作结构体 */
  20. return 0;

}

/ 6. 有入口函数就应该有出口函数：卸载驱动程序时，就会去调用这个出口函数 / static void exit led_exit(void) { int i; printk(“%s %s line %d\n”, FILE, FUNCTION, LINE__);

  1. for (i = 0; i < LED_NUM; i++)
  2.     device_destroy(led_class, MKDEV(major, i)); /* /dev/100ask_led0,1,... */
  4. device_destroy(led_class, MKDEV(major, 0));
  5. class_destroy(led_class);
  6. unregister_chrdev(major, "100ask_led");

}

/ 7. 其他完善：提供设备信息，自动创建设备节点 / module_init(led_init); module_exit(led_exit);

MODULE_LICENSE(“GPL”);

  2. - 底层board向上提供led_operations结构体
  3. ```c
  4. struct led_operations {
  5.     int (*init) (int which); /* 初始化LED, which-哪个LED */
  6.     int (*ctl) (int which, char status); /* 控制LED, which-哪个LED, status:1-亮,0-灭 */
  7. };
  9. /* 在board中提供函数给上层获取自身实现的结构体 */
  10. struct led_operations *get_board_led_opr(void);
  • 将两个.c文件编译成一个.ko文件 ```makefile

    参考内核源码drivers/char/ipmi/Makefile

    要想把a.c, b.c编译成ab.ko, 可以这样指定:

    ab-y := a.o b.o

    obj-m += ab.o

leddrv.c board_demo.c 编译成 100ask.ko

100ask_led-y := leddrv.o board_demo.o obj-m += 100ask_led.o ```
